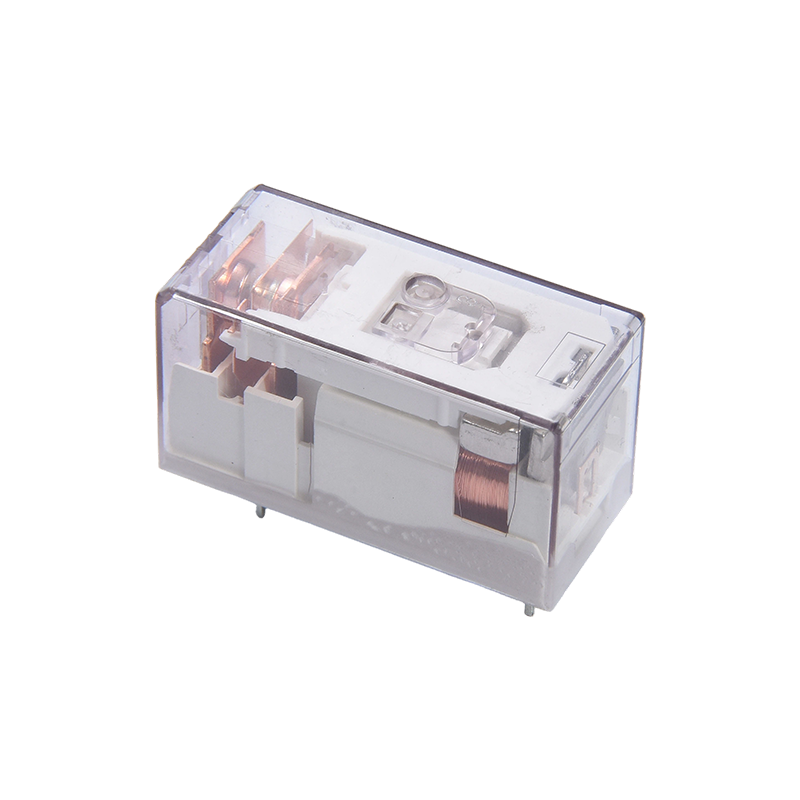

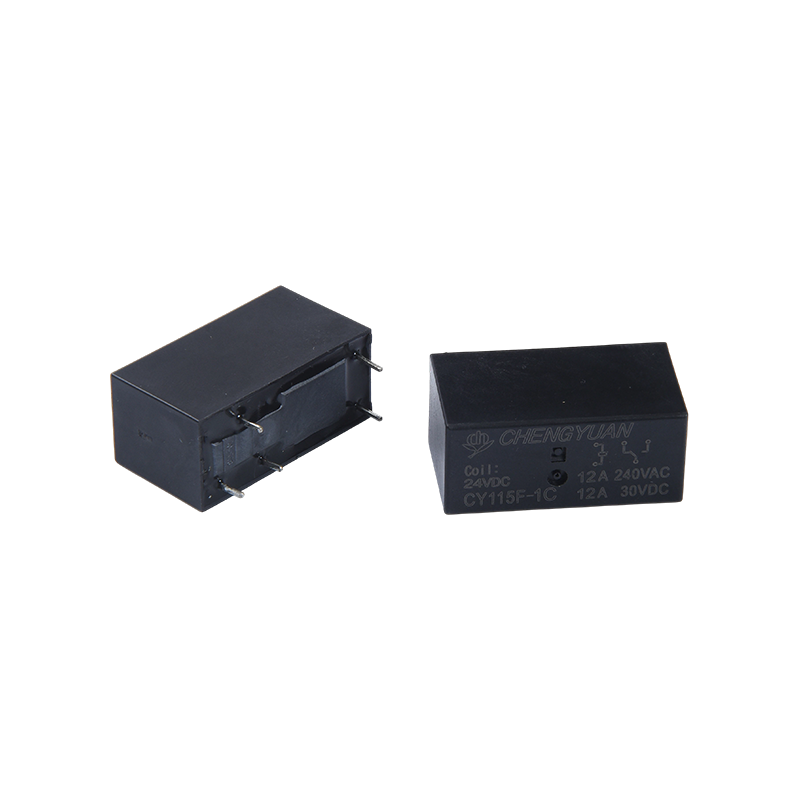

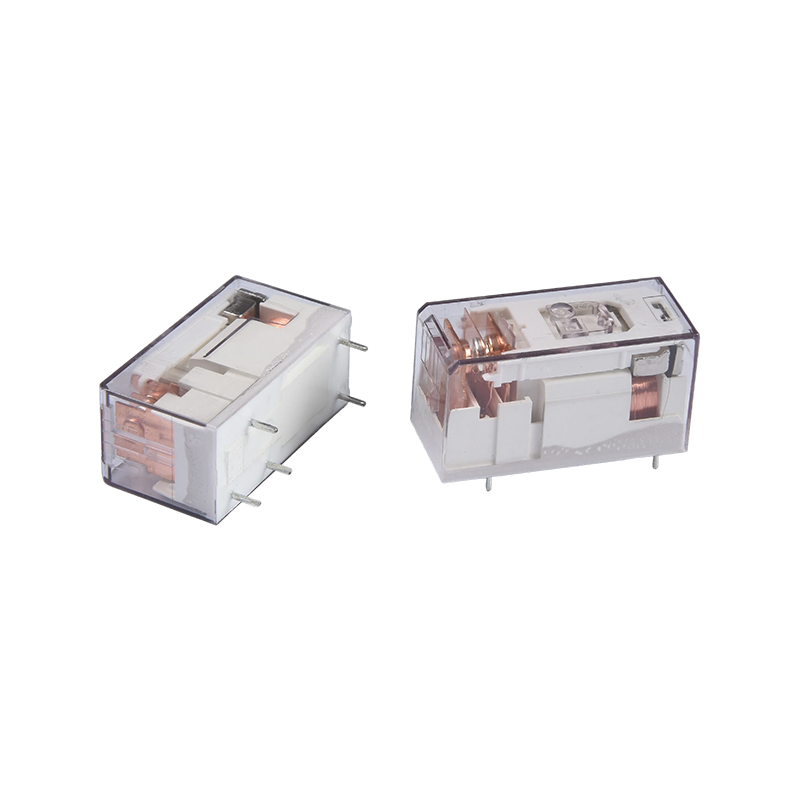

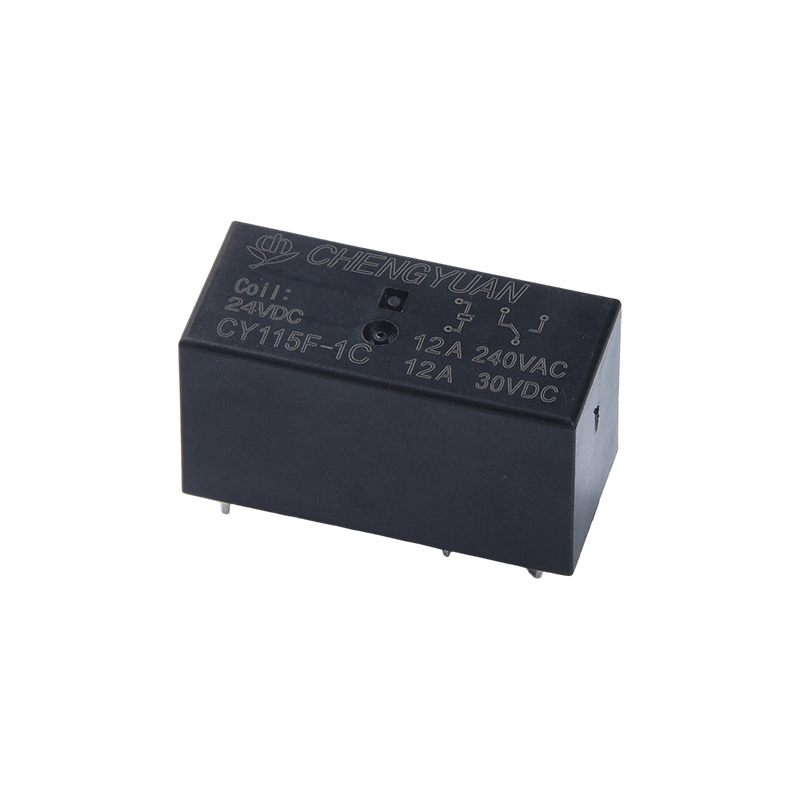

产品优势：
高负载紧凑设计：在小型PCB继电器中实现12A触点切换，节省安装空间，适合高密度板卡布局。
广泛的线圈电压兼容：线圈支持3VDC至230VAC/VDC的宽电压范围，便于与不同控制电压的系统直接集成，无需额外转换。
强大的电气隔离：触点与线圈间耐压高达5000V，有效抑制干扰，提升系统安全性与稳定性。
关键特性
触点容量：12A @ 240VAC / 30VDC，满足多数家用电器及工业设备的功率控制需求。
触点形式：提供多种触点形式（如1H、1Z等），支持常开、常闭及转换电路配置，应用灵活。
驱动效率：线圈功耗典型值为0.4W，能耗低，响应灵敏。

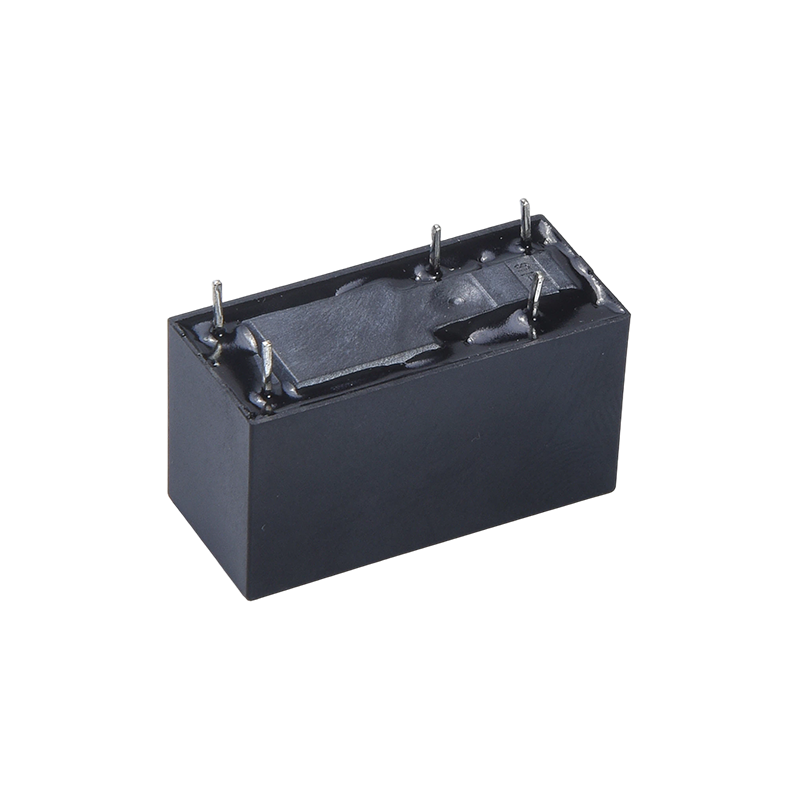

引脚设计：标准5PIN PCB引脚，便于焊接和自动化生产安装。
主要用途：
工业自动化：用于PLC输出模块、电机控制器、电磁阀驱动及设备电源切换。
智能控制：集成于智能家居系统，控制空调、地暖、照明及电动窗帘等大功率负载。
能源管理：应用于UPS不间断电源、太阳能逆变器、储能系统等新能源设备的电路通断控制。
设备隔离：在控制端与负载端之间提供电气隔离，保护低压控制电路。
触点参数
|
型号
|
CYF115F
|
|
触点材料
|
银合金
|
|
接触电阻
|
最大100mΩ( 1A 6VDC)
|
|
额定负载（阻性）
|
12A 250VAC
|
|
最大切换电流
|
12A
|
|
最大切换电压
|
277VAC
|
|
最大切换功率
|
3342VA
|
|
最小切换负载
|
6V 1A
|
|
性能参数
|
|
吸合时间（额定电压）
|
最大15ms(不加二极管 )
|
|
释放时间
|
最大5ms (不加二极管)
|
|
绝缘电阻
|
最小1000MΩ ( 500VDC)
|
|
介质耐压
|
触点与触点间:1000VAC，50/60Hz，持续1分钟
|
|
触点与线圈间 : 5000VAC，50/60Hz，持续1分钟
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min.
|
|
耐久
|
100G Min.
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10000000次
|
|
电气寿命（每小时360次，室温）
|
100000次
|
|
环境温度
|
-40℃~+85℃(不冷凝 )
|
|
重量
|
约13.5g
|
|
线圈参数 ( 20℃)
|
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
5
|
80.00
|
62.5
|
约0.4W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
6
|
66.67
|
90
|
|
9
|
44.44
|
202.5
|
|
12
|
33.33
|
360
|
|
18
|
22.22
|
810
|
|
24
|
16.67
|
1440
|
|
48
|
8.33
|
5760
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

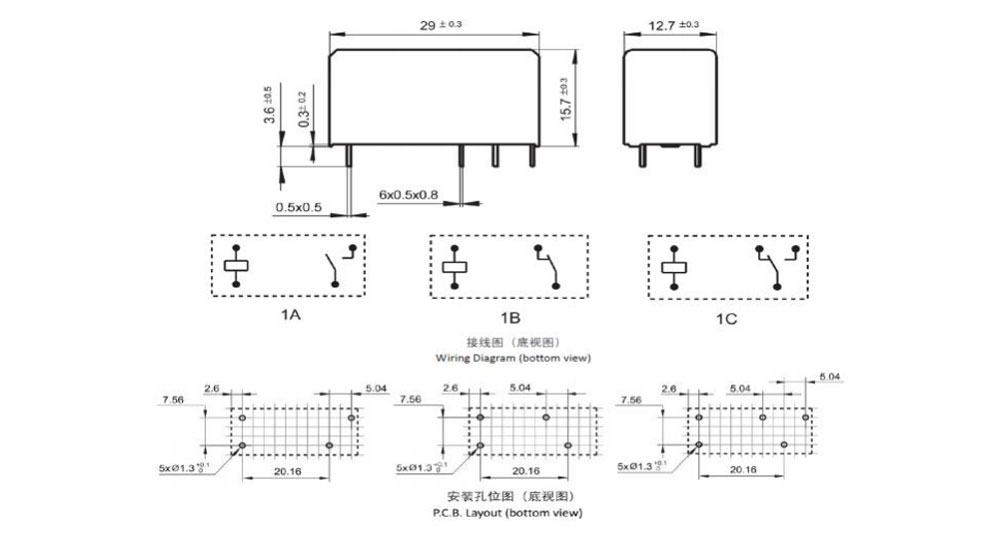

外形尺寸图、接线图、安装孔位图 （单位：mm)

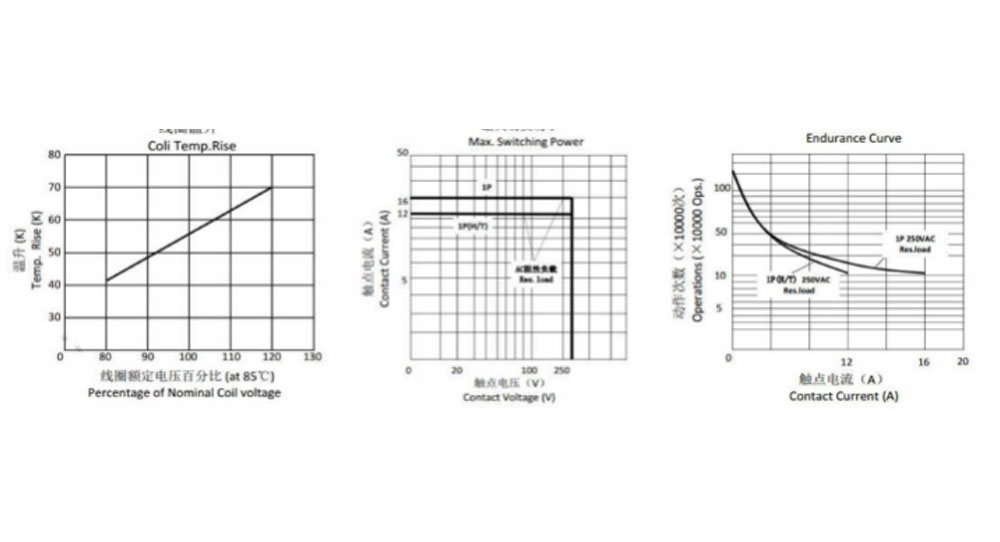

性能曲线图
订货标记
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：型号：CY115F
2: 触点组数: 1-1Pole
3: 触点形式: A-A型表格；B-B型表格；C-C型表格
4: 额定电压: 5,6,9,12,18,24,48VDC
5: 外壳颜色: B-黑色
6: 线圈功耗: D-0.4W
7: 封装形式: S-塑封式
SH-防水式
8: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清洗或表面处理。
(3):客户特殊要求（XX ），由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
