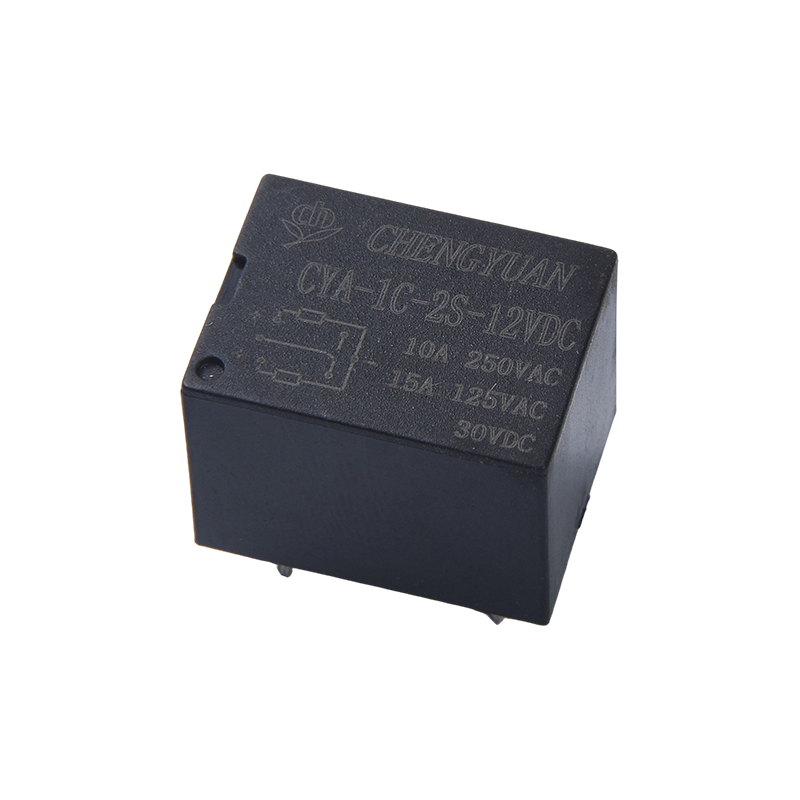

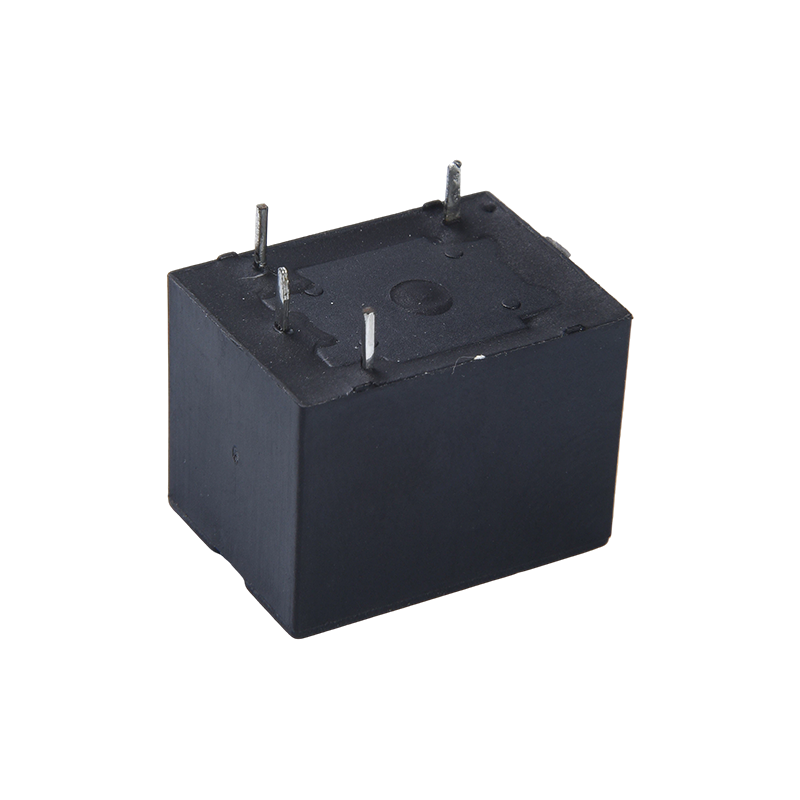

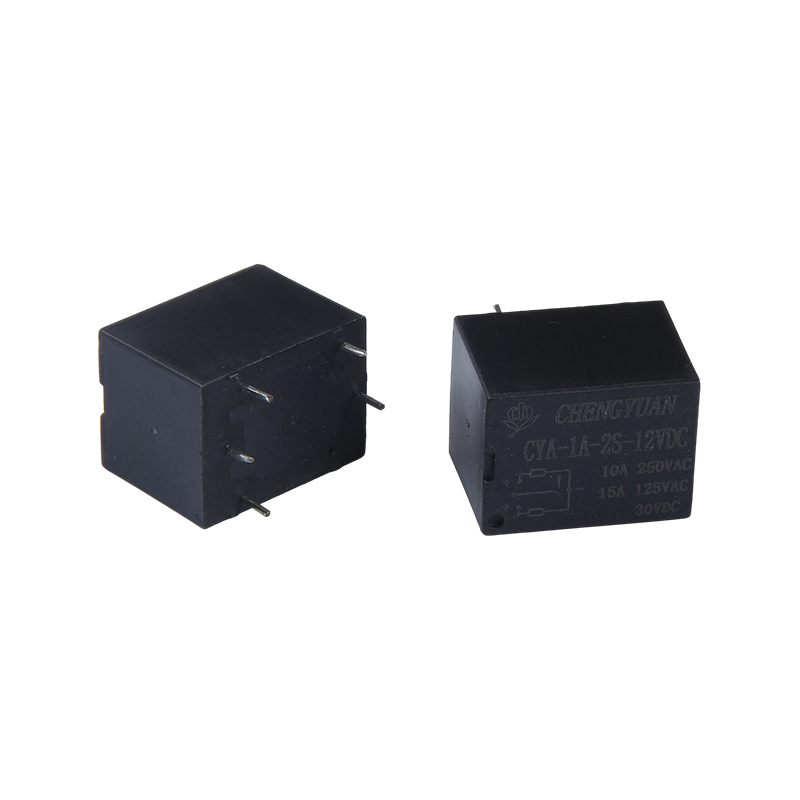

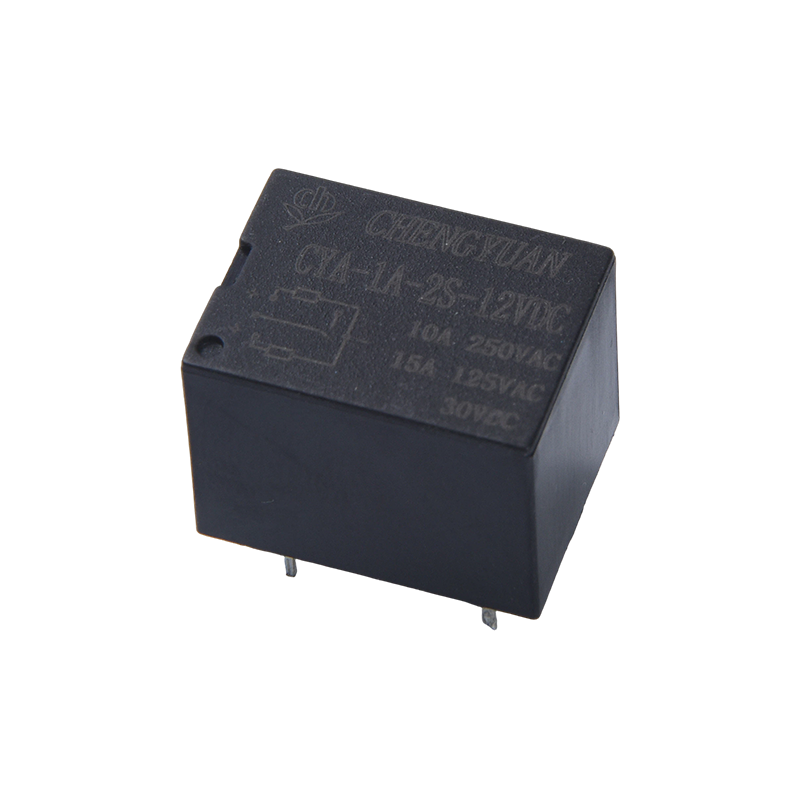

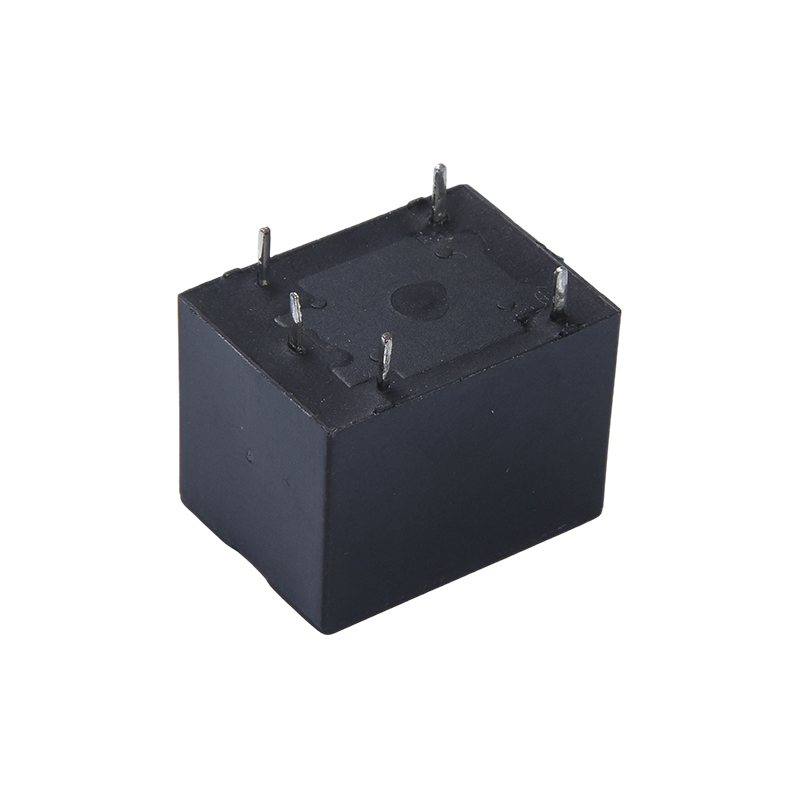

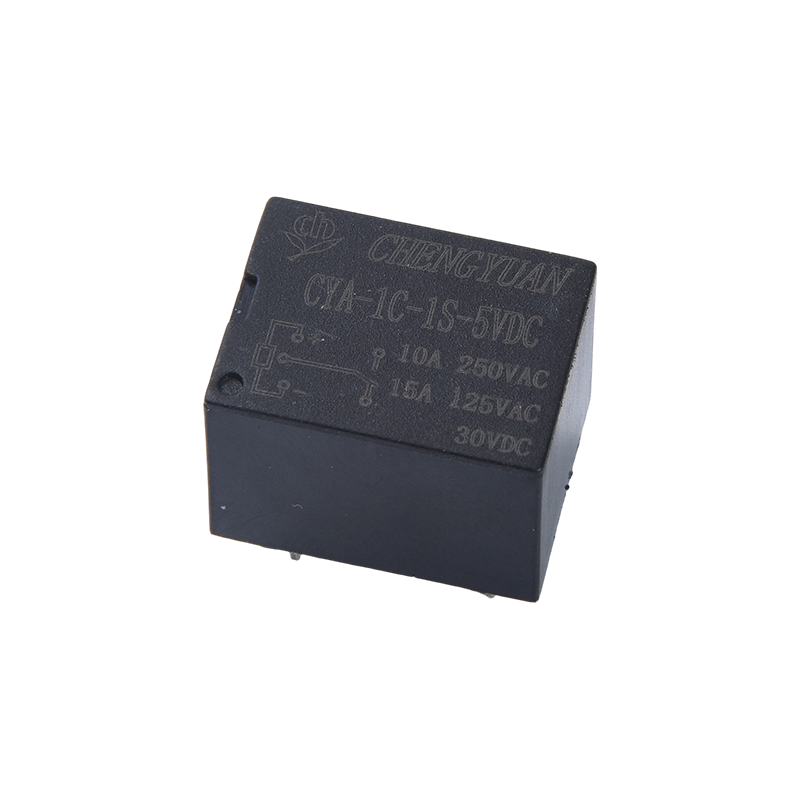

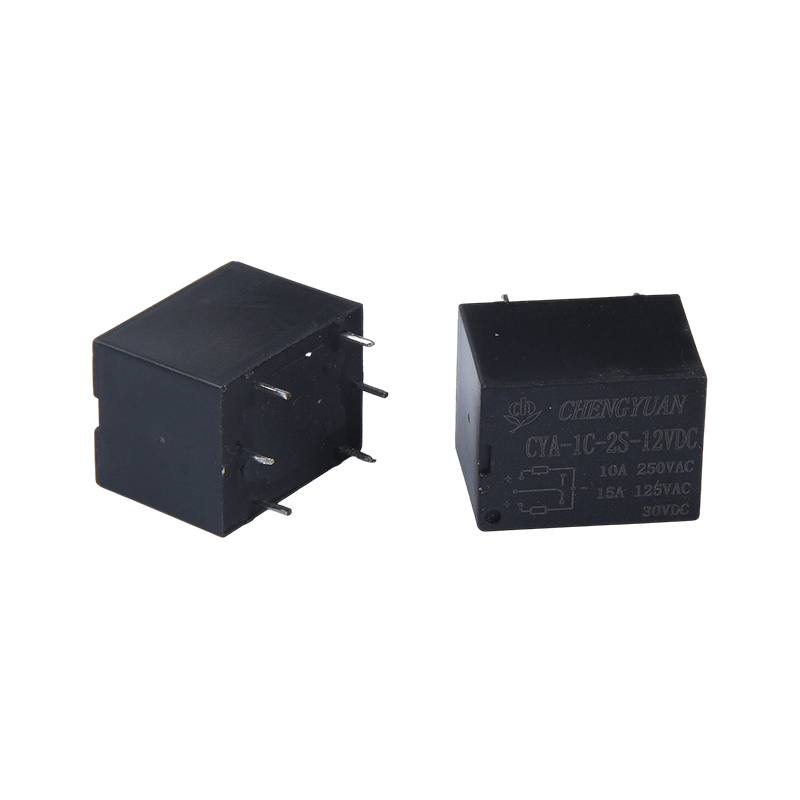

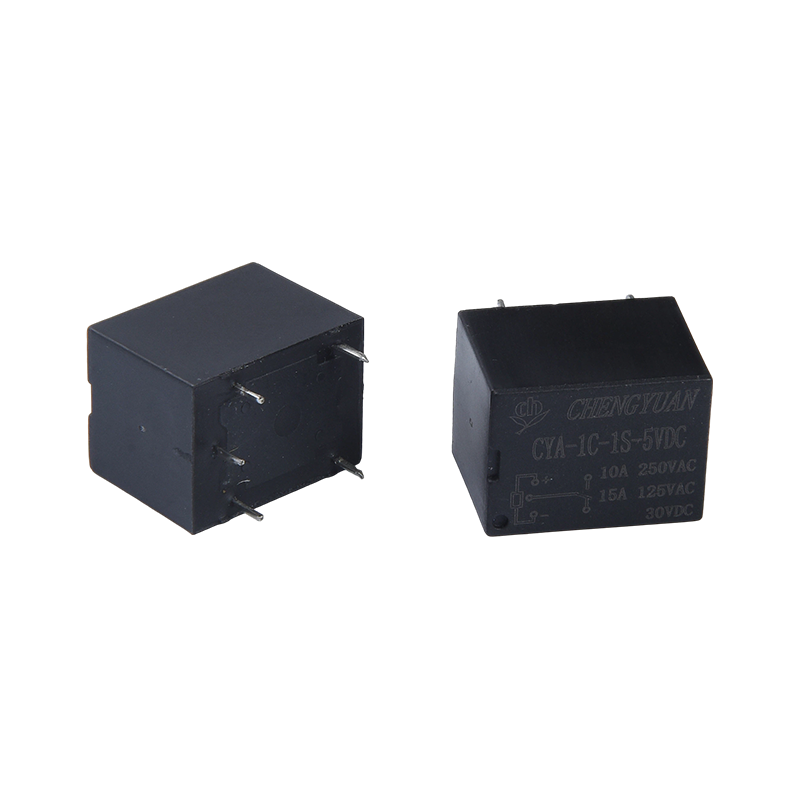

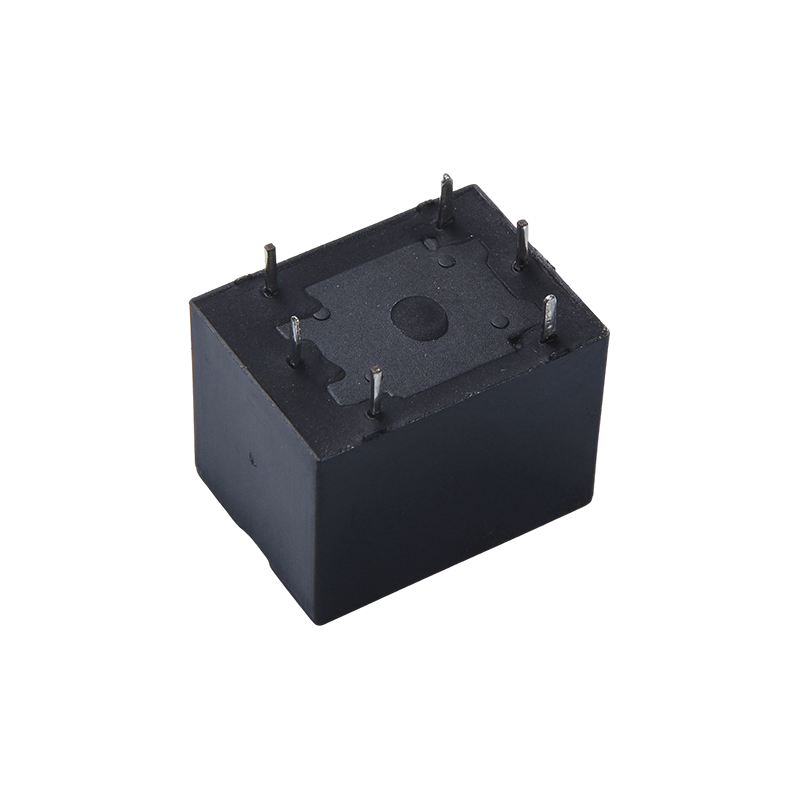

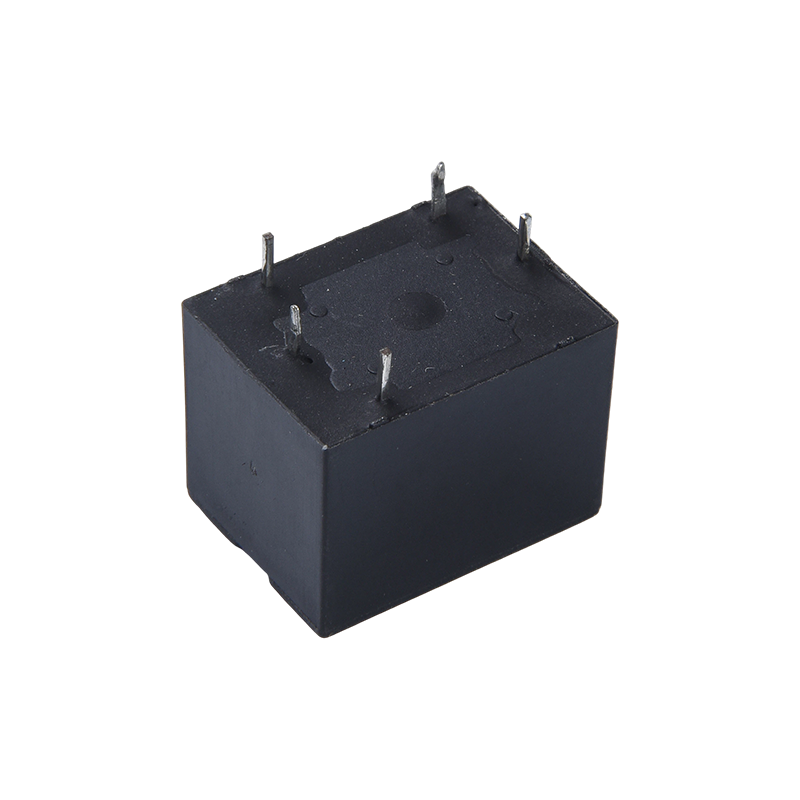

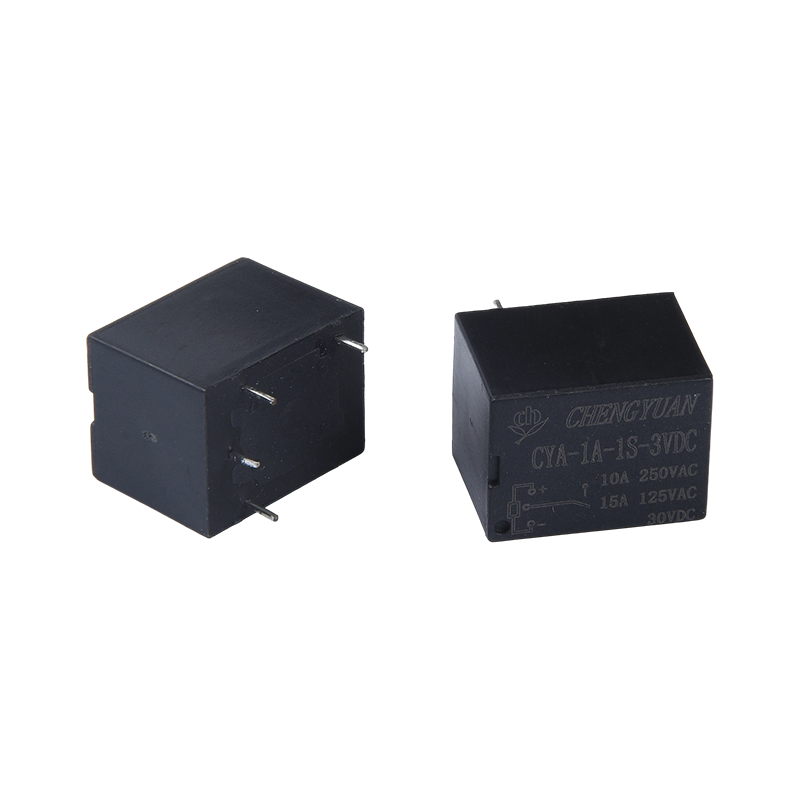

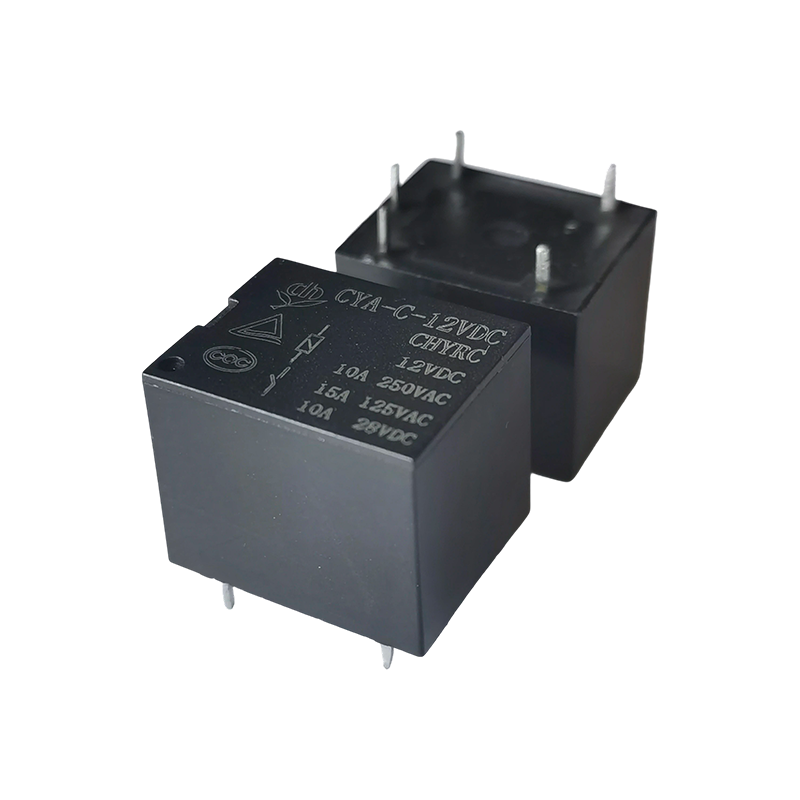

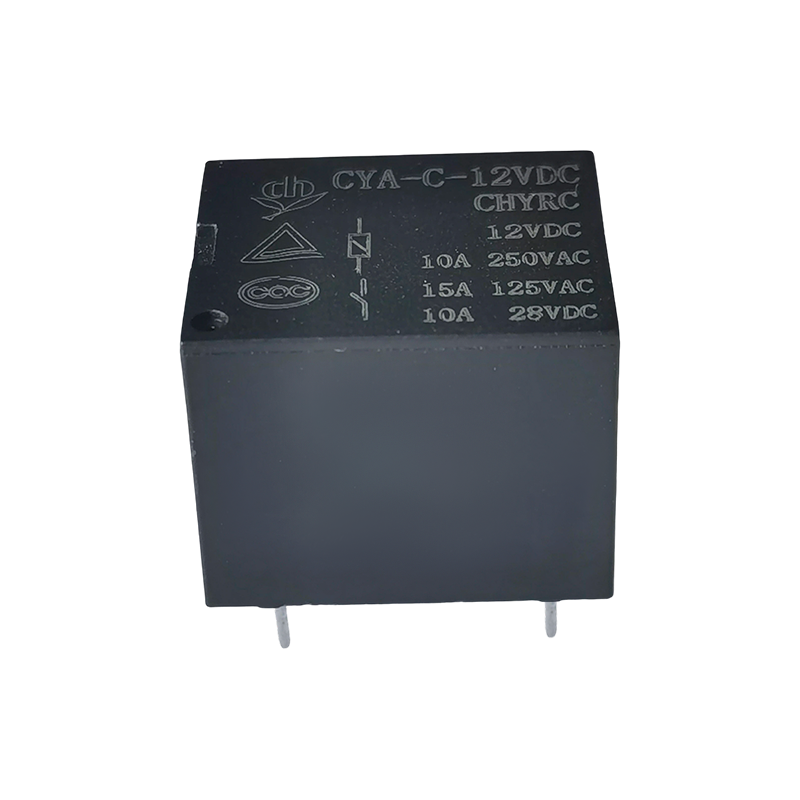

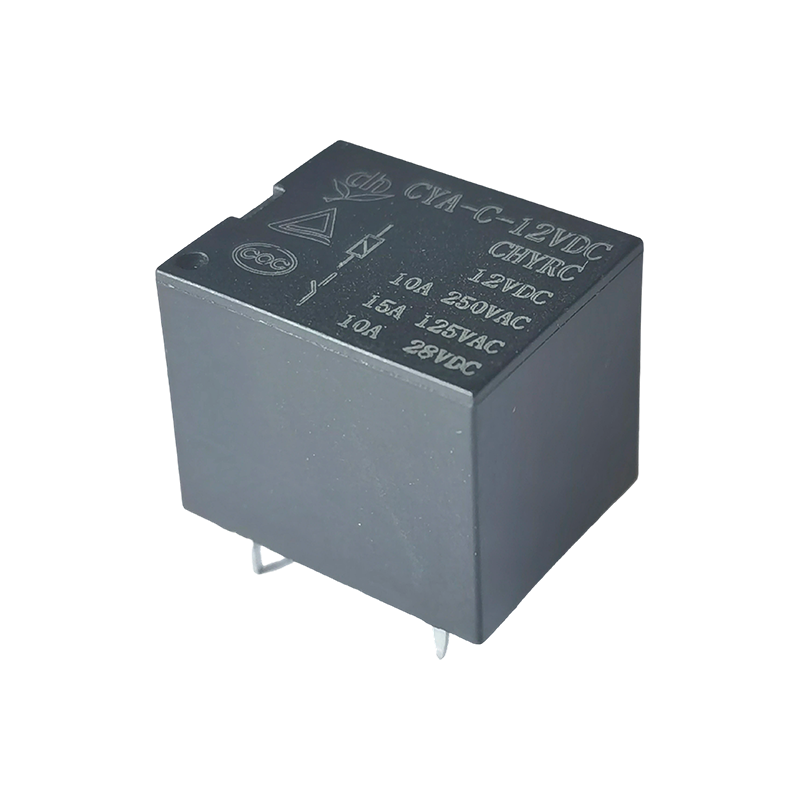

特点:
• 负载兼容性广:兼容15A 125VAC、12A 250VAC交流负载和10A 28VDC直流负载,满足大多数中低功率电路切换需求。
• 柔性线圈电压:支持3VDC-48VDC线圈电压,直接匹配各种控制电路电压规格,无需额外的电压转换模块。
• 低功耗设计:线圈功耗仅为0。36W,降低整体设备功耗,适用于电池供电的设备。
• 双重权威认证:通过TUV和CQC认证,符合国际和国内安全标准,适用于在多个市场销售的终端产品。
• 便捷的PCB安装:采用5针结构,方便印刷电路板焊接和组装；紧凑的糖立方体形状节省安装空间,适用于高密度电路布局设计。
• 清晰的开关逻辑:采用单极单掷（SPST）接触形式,提供简单清晰的开关逻辑,简化电路设计,降低接线错误的可能性。
应用场景:
• 家用电器:小型电烤箱、饮水机、遥控开关等的开关控制。
• 工业控制:小型PLC扩展模块、传感器信号开关电路,实现信号隔离和电路开/关控制。
• 智能家居:智能插座、照明控制模块等,匹配低压控制信号,实现安全电源管理。
|
类型
|
西亚
|
|
接触材料
|
银合金
|
|
接触电阻
|
最大 100mΩ(1A 16VDC）
|
|
额定负载（电阻负载）
|
10A250VAC
|
|
最大开关电流
|
15A
|
|
最大开关电压
|
250VAC
|
|
最大开关功率
|
2500VA
|
|
最小开关负载
|
6V 1A
|
|
特征
|
|
运行时间（额定线圈电压）
|
最大 8 毫秒。（无二极管）
|
|
发布时间
|
最大 5 毫秒。（无二极管）
|
|
绝缘电阻
|
最小 1000MΩ(500VDC）
|
|
介电强度
|
断开触点之间:750VAC,50/60Hz,持续1分钟
|
|
线圈和触点之间:1500VAC,50/60Hz,持续1分钟
|
|
抗震性
|
破坏性的
|
10-55Hz,双振幅1。5毫米
|
|
功能
|
10-55Hz,双振幅1。5毫米
|
|
抗冲击性
|
功能
|
最小 10G
|
|
破坏性的
|
最小 10G
|
|
耐力
|
机械耐久性 （10800ops./h）
|
10,000,000 次操作（室温）
|
|
电气耐久性(360ops。/h）
|
100,000 次操作（室温）
|
|
环境温度
|
-40℃~+85℃（无冷凝）
|
|
重量
|
约8。5克
|
|
线圈数据(20℃)
|
|
名义上的
电压
（直流电）
|
名义上的
操作
当前的
±10%（mA）
|
线圈电阻
±10%（Ω）
|
名义经营
力量
|
工作电压
（最大限度）
|
释放电压
（分钟）
|
最大允许电压
|
|
3
|
120
|
25
|
约0。36W
|
名义的75%
电压
|
名义的5%
电压
|
标称电压的130%
|
|
5
|
71。42
|
70
|
|
6
|
60
|
100
|
|
9
|
40
|
225
|
|
12
|
30
|
400
|
|
15
|
24
|
625
|
|
18
|
20
|
900
|
|
24
|
15
|
1600
|
|
48
|
7。5
|
6400
|

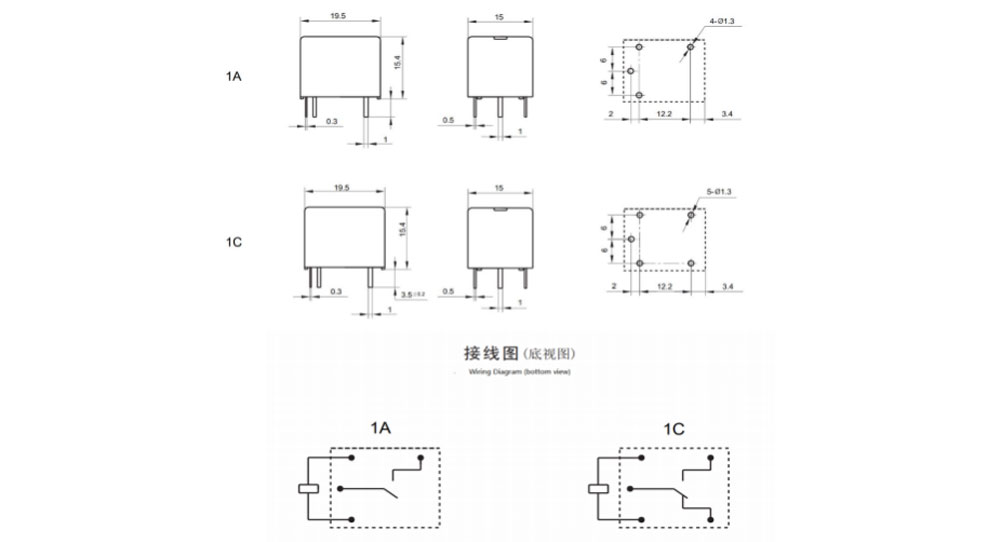

轮廓尺寸、接线图、PCB 布局（单位:mm）

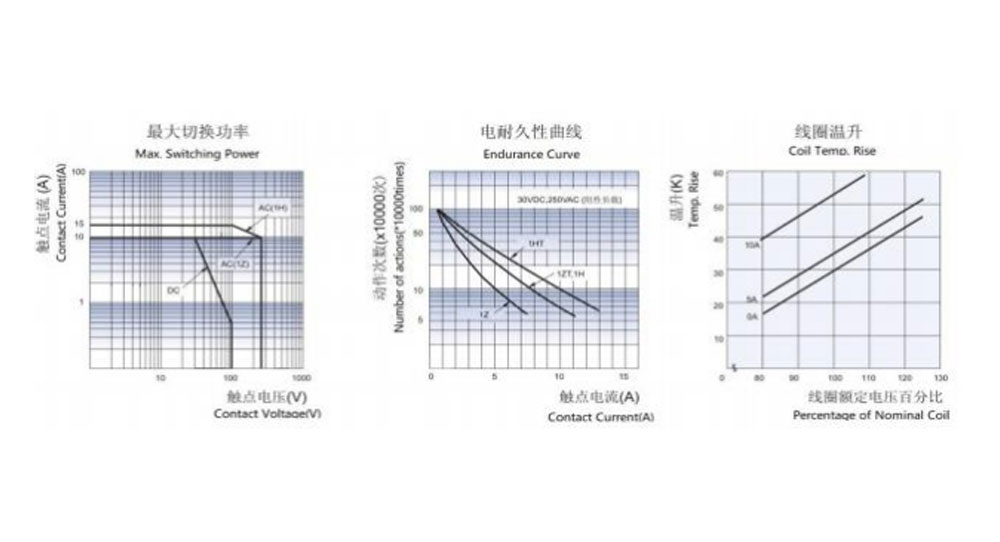

特征曲线
订购信息
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1:类型:CYA
2:杆数:1-1杆
3:接触安排:C 来自 C；H 来自 A；B 来自 B
4:标称电压:3、5、6、9、12、18、24、48VDC
5:外壳颜色:W-白色、H-黑色、蓝色
6:线圈功率:D-0。45W L-0。36W
7:防护结构:S-Flux 防水、SH-Sealed 型可清洗
8:特殊参数:零标准类型
字母或数字-特殊要求
(1)防磁继电器不能在含有H2S、SO2、NO2、灰尘等污染物的环境中使用。
(2)在PCB上组装防磁通继电器后,不建议进行水清洗或表面处理。
(3)经成元考核后,可定制特殊后缀。
