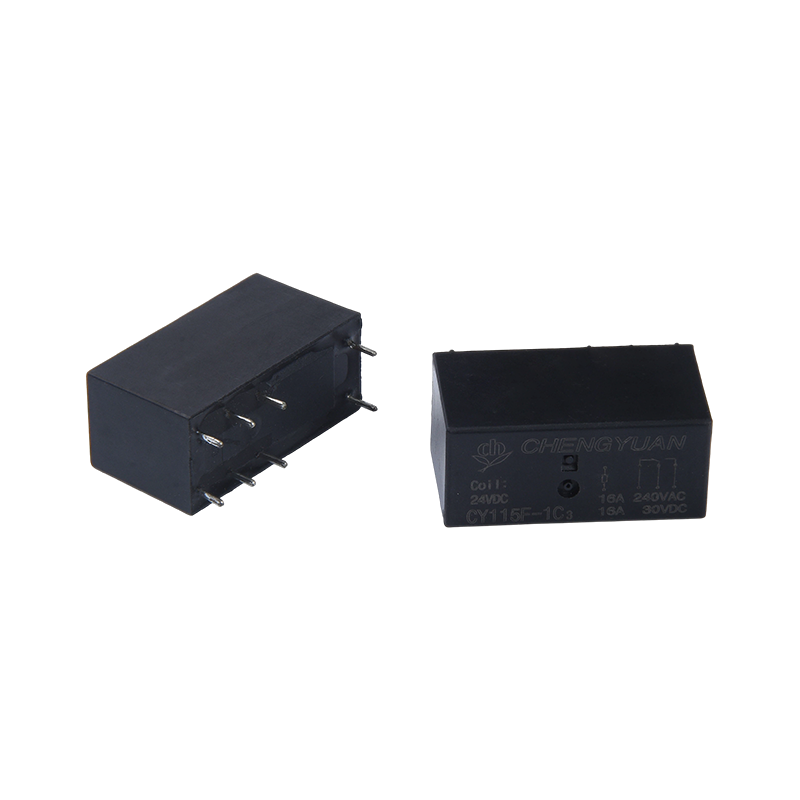

一、使用优势
1. 高负载适配性：16A大电流触点切换能力，可直接驱动中大功率负载，无需额外增配放大电路；
2. 环境适应性强：高耐压特性可应对复杂电网环境下的电压波动，降低击穿风险；
3. 通用性强：宽线圈电压范围与标准PCB封装，可兼容多行业设备设计需求，提升产品复用率

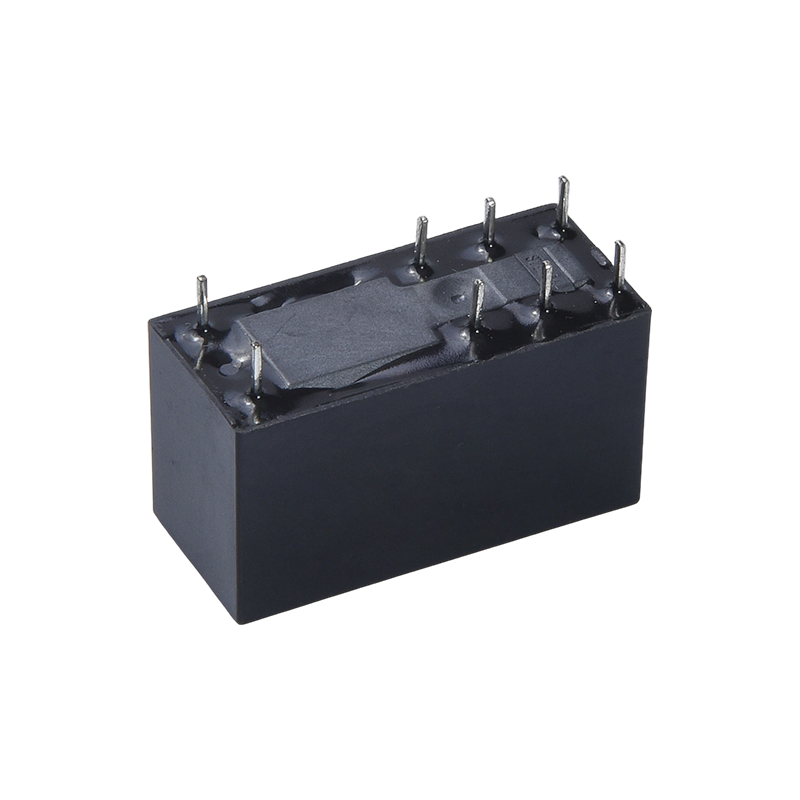

二、产品结构与安装特点
1. 封装规格：采用8PIN PCB封装形式，引脚布局合理，便于自动化焊接与批量组装；
2. 小型化设计：体积紧凑，可满足设备内部密集安装需求，节省PCB板空间，助力产品小型化升级；
3. 结构类型：SPDT（单刀双掷）结构，切换逻辑清晰，适配多种电路切换需求。
三、适用应用场景
1. 工业控制领域：可用于电机控制、接触器驱动、工业自动化设备的电路切换；
2. 家电设备：适配空调、洗衣机、冰箱等大功率家电的电源控制与负载切换；
3. 安防与电源设备：适用于安防监控系统的开关控制、UPS电源、逆变器的电路转换；
4. 汽车电子：可用于汽车内部辅助电器的负载控制（需匹配相应电压规格）。
触点参数
|
型号
|
CY115F
|
|
触点材料
|
银合金
|
|
接触电阻
|
最大100mΩ (at 1A 6VDC)
|
|
额定负载（阻性）
|
16A 250VAC
|
|
最大切换电流
|
16A
|
|
最大切换电压
|
277VAC
|
|
最大切换功率
|
4432VA
|
|
最小切换负载
|
6V 1A
|
|
性能参数
|
|
吸合时间（额定电压）
|
最大15ms (不加二极管 )
|
|
释放时间
|
最大5ms (不加二极管)
|
|
绝缘电阻
|
最小1000MΩ ( 500VDC)
|
|
介质耐压
|
触点与触点间:1000VAC, 50/60Hz 持续 1 分钟
|
|
触点与线圈间 : 5000VAC , 50/60Hz 持续 1 分钟
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min.
|
|
耐久
|
100G Min.
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10000000次
|
|
电气寿命（每小时360次，室温）
|
100000次
|
|
环境温度
|
-40℃~+85℃(不冷凝 )
|
|
重量
|
约13.5g
|
线圈参数
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
5
|
80.00
|
62.5
|
约0.4W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
6
|
66.67
|
90
|
|
9
|
44.44
|
202.5
|
|
12
|
33.33
|
360
|
|
18
|
22.22
|
810
|
|
24
|
16.67
|
1440
|
|
48
|
8.33
|
5760
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

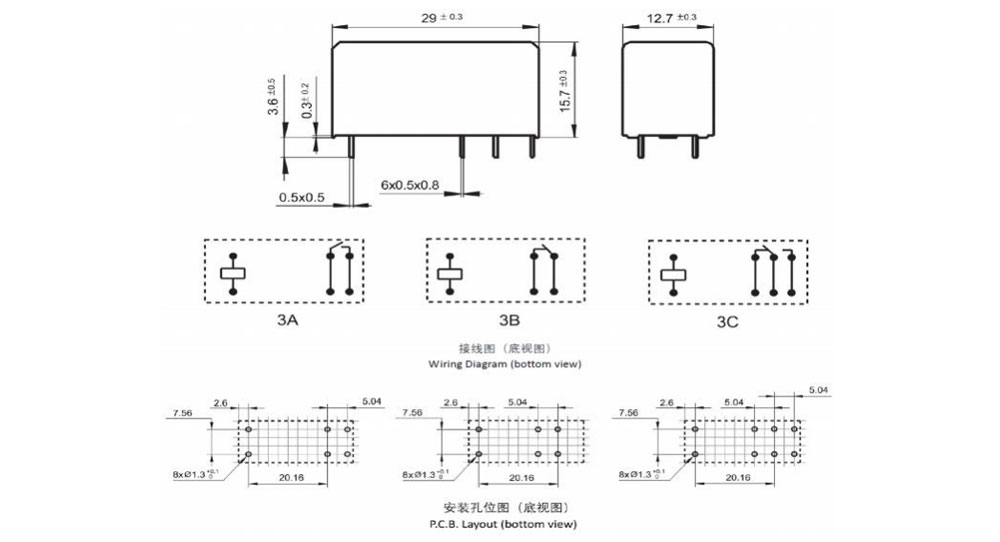

外形尺寸图、接线图、安装孔位图 （单位：mm)

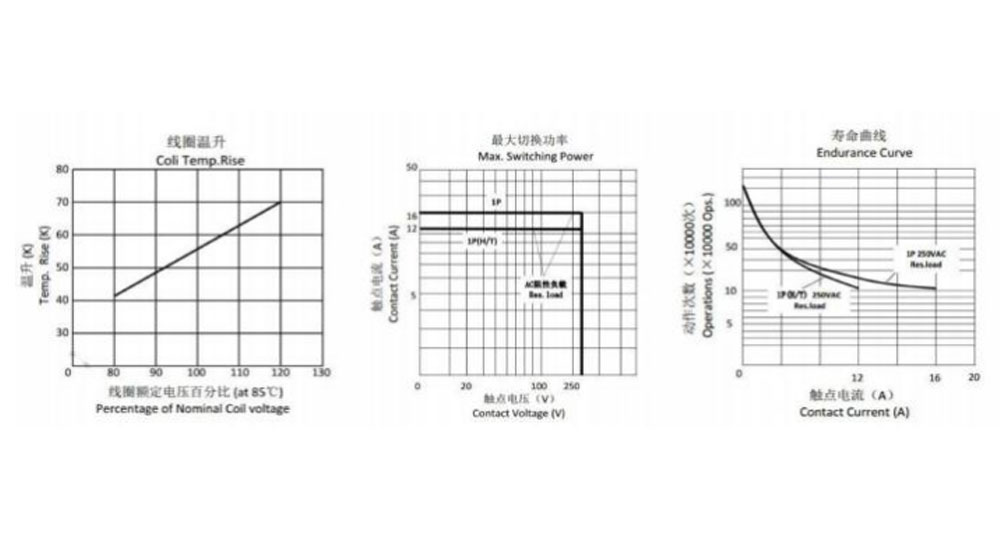

性能曲线图
订购信息
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：型号：CY115F
2: 触点组数: 1-1极
3: 触点形式: A 基准 A、B 基准 B、C 基准 C
4: 额定电压: 5,6,9,12,18,24,48VDC
5: 外壳颜色: B-黑色
6: 线圈功耗: D-0.4W
7: 封装形式: S-塑封式
SH-防水式
8: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（XX ），由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
