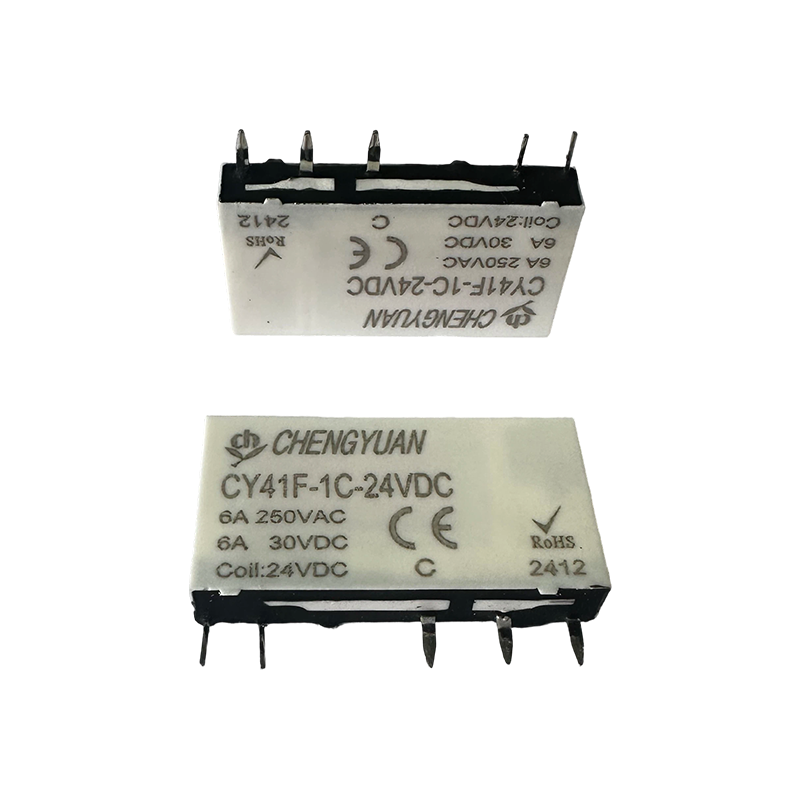

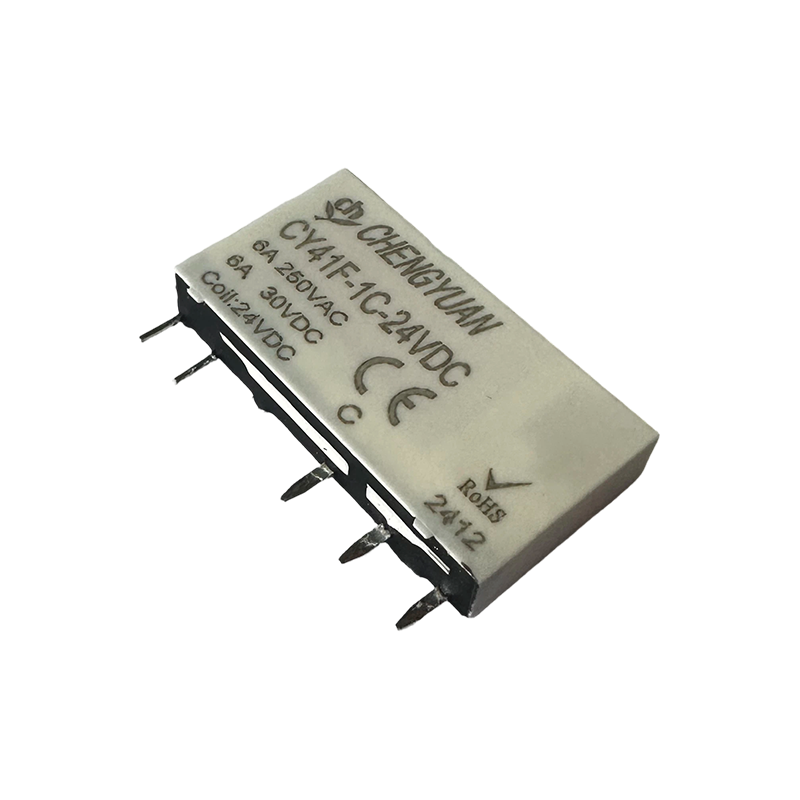

特性
● 超薄型(宽仅5mm)
● 6A触点切换能力
● 线圈与触点间介质电压4kV
● 线圈与触点间抗浪涌电压6kV
● 满足VDE0700/0631加强绝缘要求
● 高灵敏度，功耗约为0.17W
适用场景：
● 家用电器：电暖器、电磁炉等大功率小家电电源控制
● 工业控制：自动化设备、小型PLC、电机控制回路
● 智能电力设备：智能配电箱、充电桩辅助控制
● 安防设备：监控电源、门禁系统电路切换
触点参数
|
触点配置
|
1H、1Z
|
|
接触电阻 (1)
|
镀金触点：≤30mΩ（1A 6VDC）；非镀金触点：≤100mΩ（1A 6VDC）
|
|
接触材料
|
银锡氧化物、银镍
|
|
接触负载（电阻）
|
6A 250VAC / 30VDC
|
|
最大开关电压
|
400VAC / 300VDC
|
|
最大开关电流
|
6A
|
|
最大开关功率
|
1500VA/180W
|
|
最小负载 (2)
|
非镀金：5VDC 100mA；镀金：5VDC 10mA
|
|
机械耐久性 (3)
|
1×10⁷循环
|
|
电气耐久性
|
H型: 6 x 104次(AgNi, 6A 250VAC/30VDC,
阻性负载, 85 , 1s通 9s断)
Z型: 3 x 104次(NO, AgNi, 6A 250VAC/30VDC,
阻性负载, 85 , 1s通 9s断)
1 x 104次(NC, AgNi, 6A 250VAC/30VDC,
阻性负载, 85 , 1s通 9s断)
|
注意事项：
(备注：(1)上述值均为初始值。
(2)上述最小负载是参考值，适用于常温常湿常压、引脚朝上的环境。该参考值会根据通断频率、环境条件和期望的寿命、安装方向的不同而改变，因此请在使用前用实际负载进行确认试验，建议避免在零摄氏度以下使用；
(3)不加载测试，试验后无机械损伤。
线圈参数
|
额定线圈功率
|
5VDC~24VDC：约170mW
|
|
48VDC、60VDC：约210mW
|
注意：
备注：(1) 表中未注明温度的负载，均指环境温度为室温；
性能参数
|
参数
|
规格
|
|
绝缘电阻
|
1000MΩ（500VDC）
|
|
介质耐压
|
线圈与触点间
|
4000VAC 1分钟
|
|
断开触点间
|
1000VAC 1分钟
|
|
动作时间(额定电压下)
|
≤8毫秒
|
|
释放时间(额定电压下)
|
≤4ms
|
|
冲击 * (1)
|
稳定性
|
49m/秒²
|
|
强 度
|
980米/秒²
|
|
振动* (1)
|
10Hz ~ 55Hz 1mm 双振幅
|
|
湿度
|
5%～85%相对湿度
|
|
温度范围
|
-40℃～85℃
|
|
引出端形式
|
印制板式
|
|
重量
|
约5克
|
|
封装方式
|
塑封型、防焊剂型
|
备注 (1) *指不带插座且非长度方向的性能指标；
(2) 上述值均为初始值；
(3) 线圈温升详见性能曲线图；
(4) 对于转换型产品，安装时请避免使用最小面或面向下；
|
额定电压
VDC）
|
工作电压 (VDC) (1)
|
释放电压 (VDC) (1)
|
最大电压 (VDC) (2)
|
线圈电阻
|
|
5
|
≤3.75
|
≥0.25
|
7.5
|
147×(1±10%)Ω
|
|
6
|
≤4.50
|
≥0.30
|
9.0
|
212×(1±10%)Ω
|
|
9
|
≤6.75
|
≥0.45
|
13.5
|
476×(1±10%)Ω
|
|
12
|
≤ 9.00
|
≥0.60
|
18
|
848×(1±10%)Ω
|
|
18
|
≤13.5
|
≥0.90
|
27
|
1906×(1±15%)Ω
|
|
24
|
≤18.0
|
≥1.20
|
36
|
3390×(1±15%)Ω
|
|
48 (3)
|
≤36.0
|
≥2.40
|
72
|
10600×(1±15%)Ω
|
|
60 (3)
|
≤45.0
|
≥3.00
|
90
|
16600×(1±15%)Ω
|
备注:(1) 上述值为初始值；
(2) 最大电压是指继电器线圈在短时间内能够承受的最大电压值；
(3) 对于额定电压≥48V的产品，为保护线圈不受损伤，在测试及应用中，必须有抑制线圈产生过电压的措施（如：在线圈并联二极管等)；
(4) 如需动作电压≤70%额定电压，可特殊订货。
