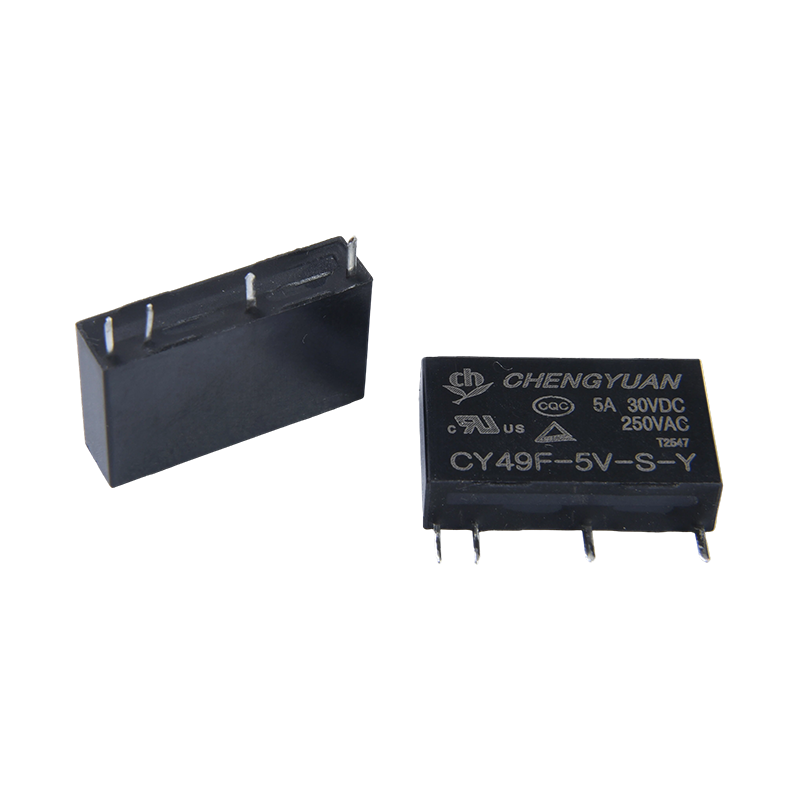

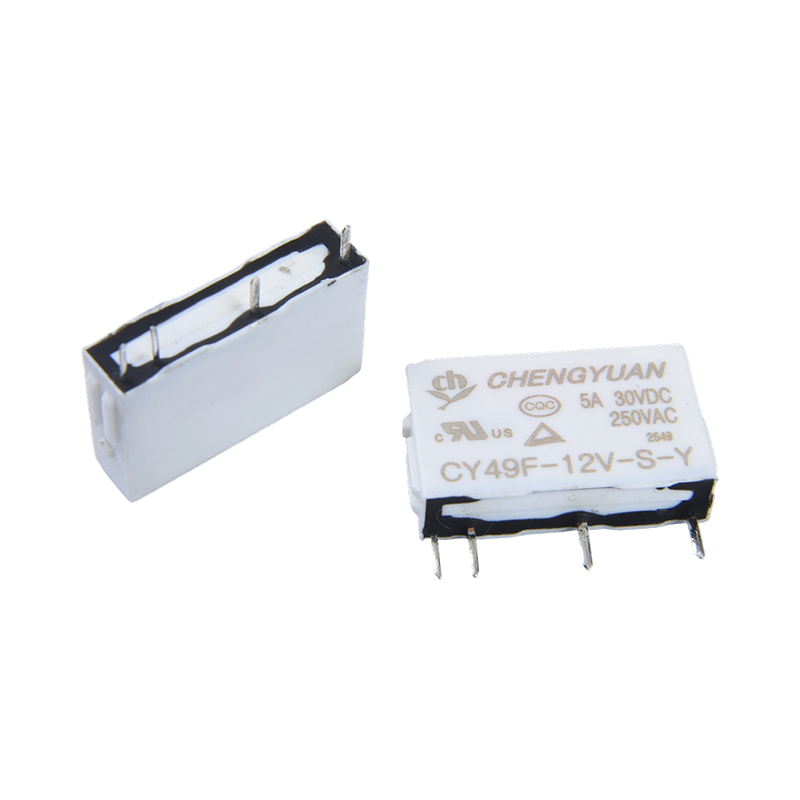

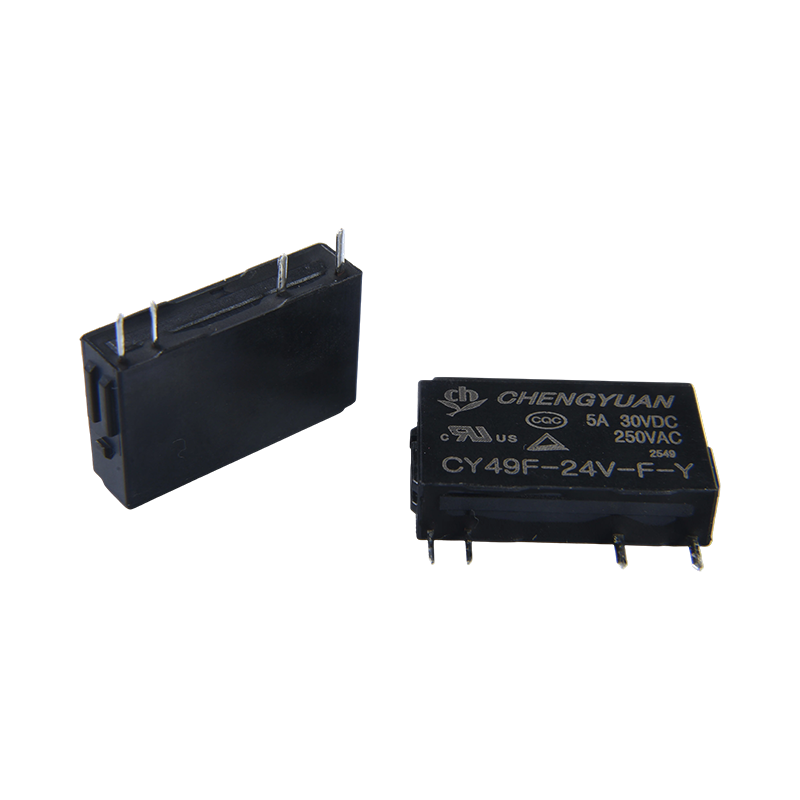

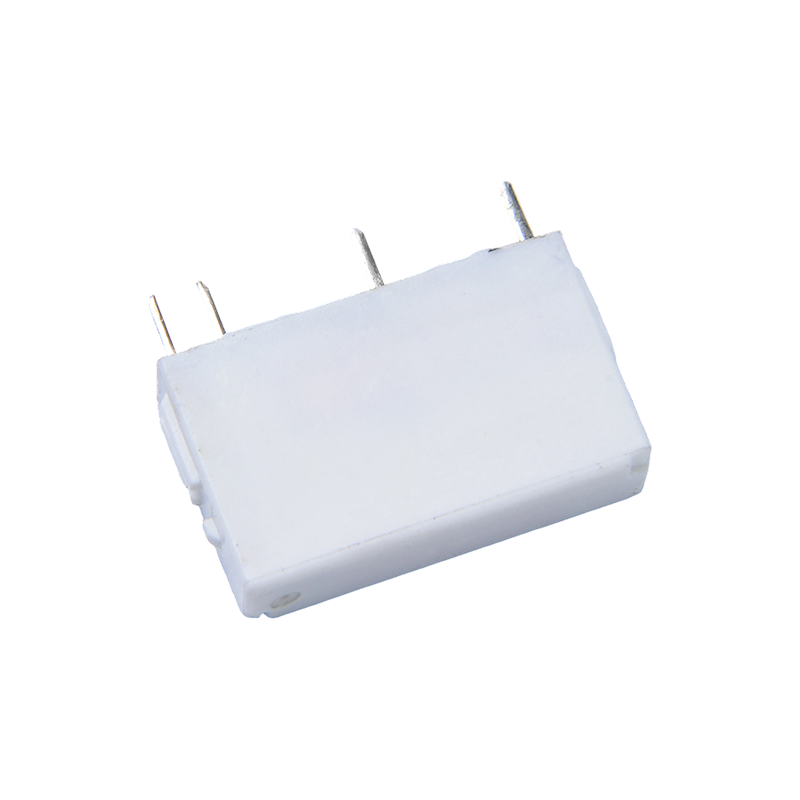

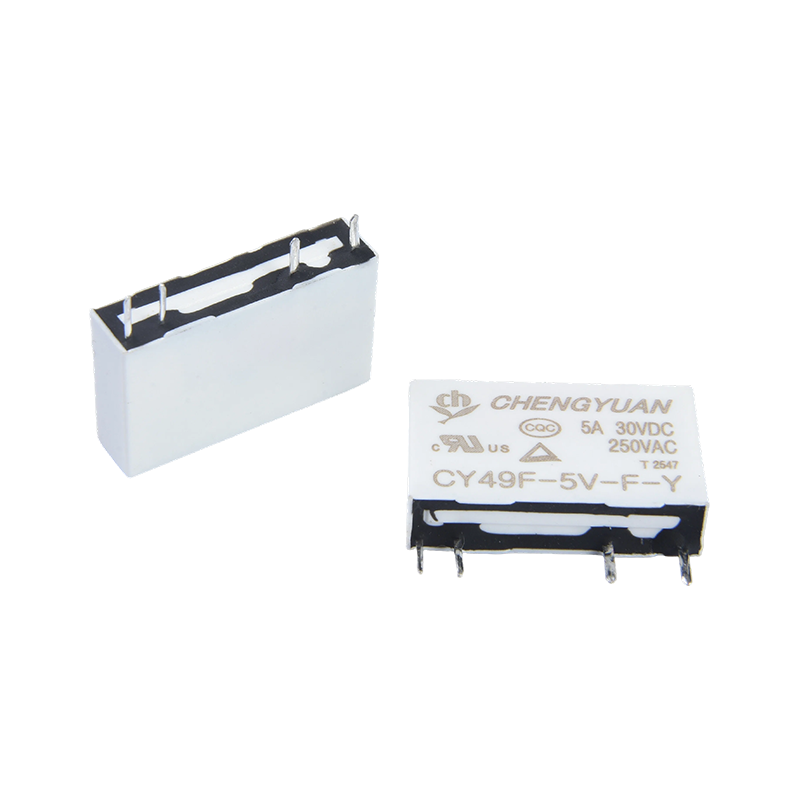

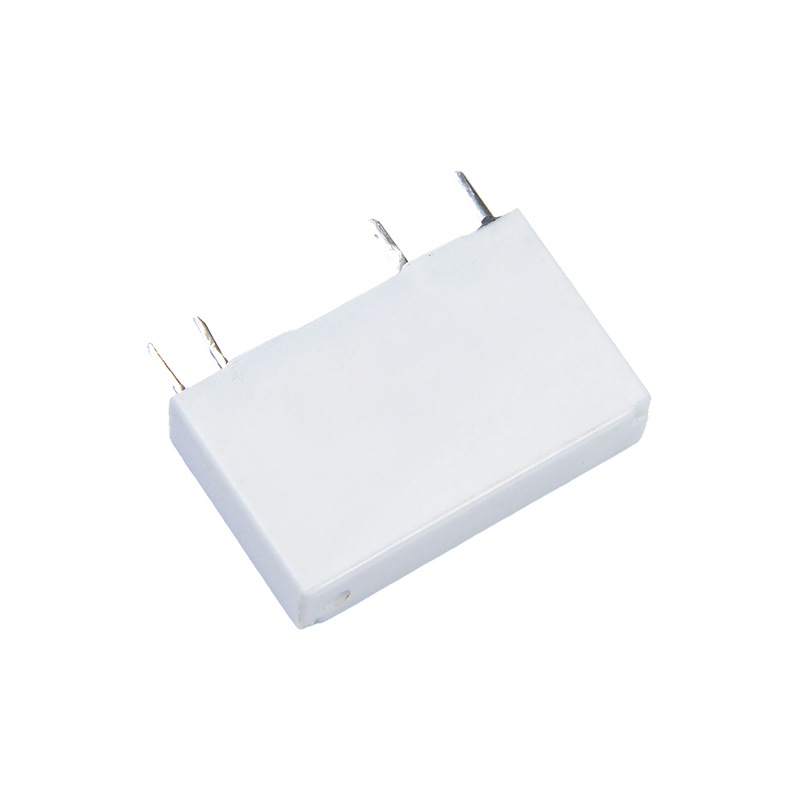

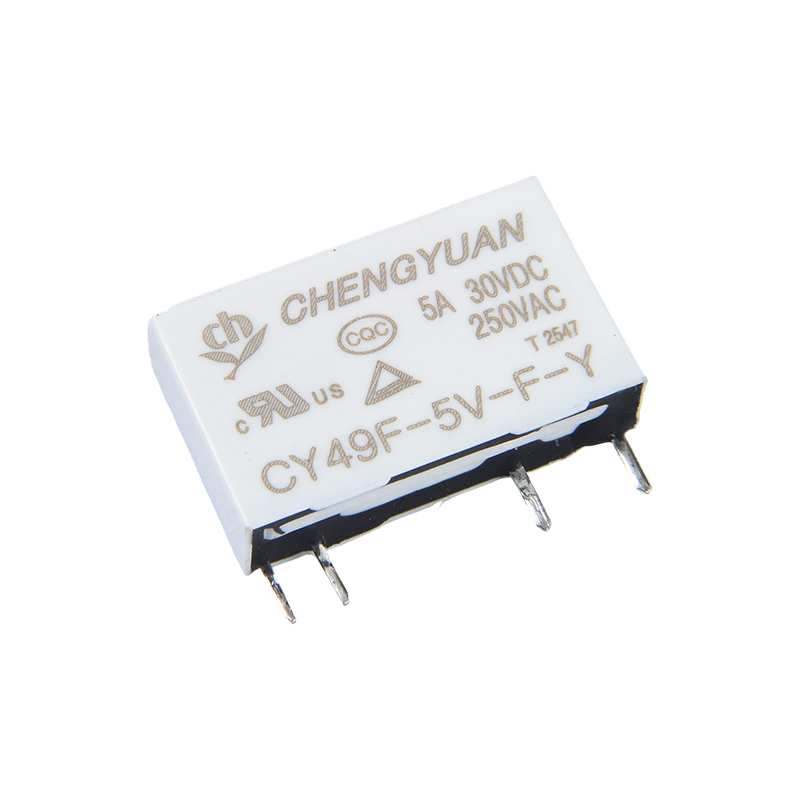

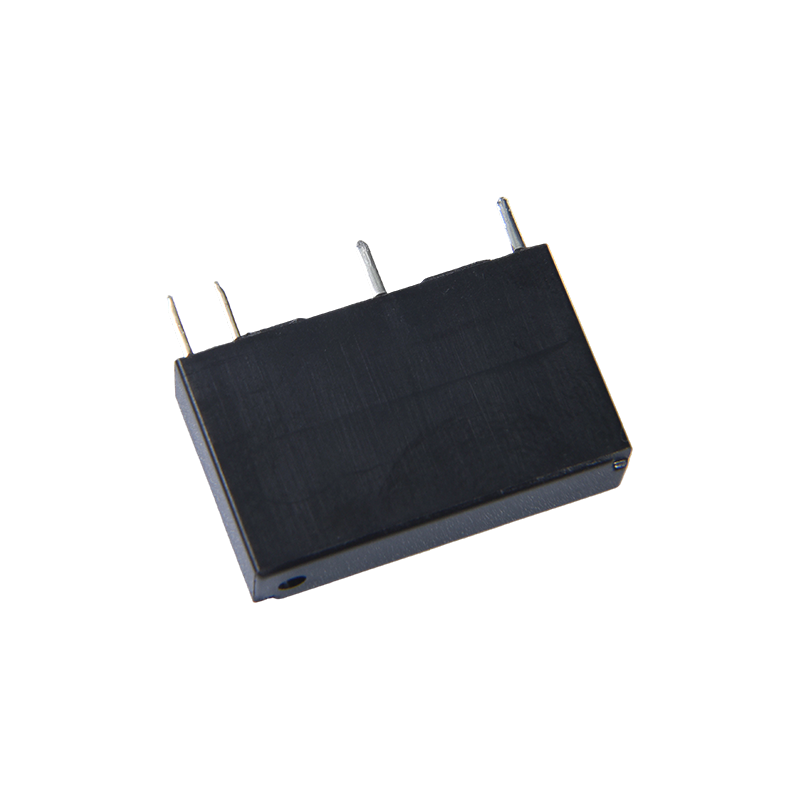

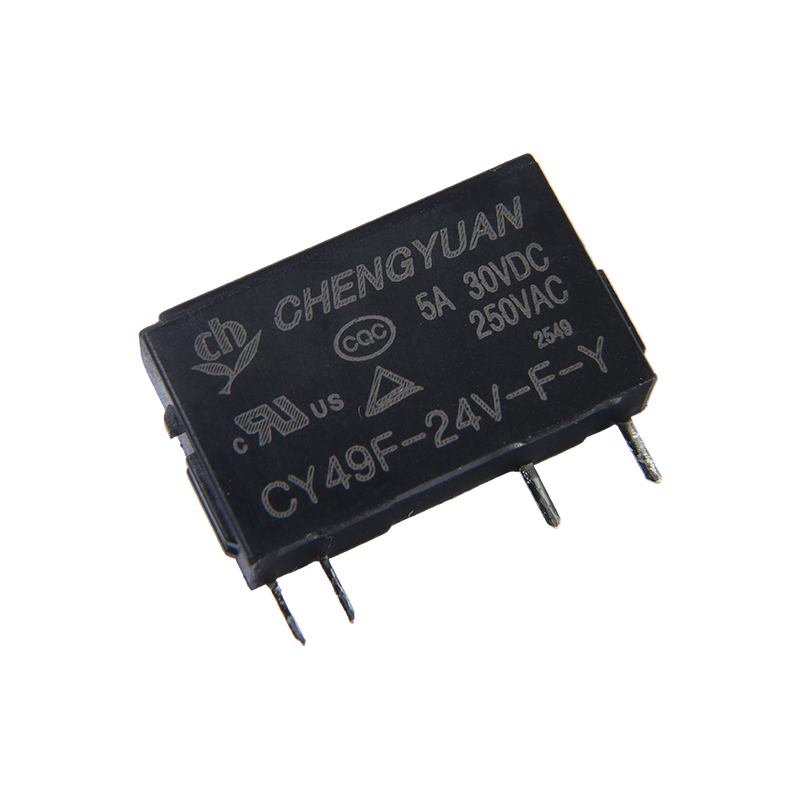

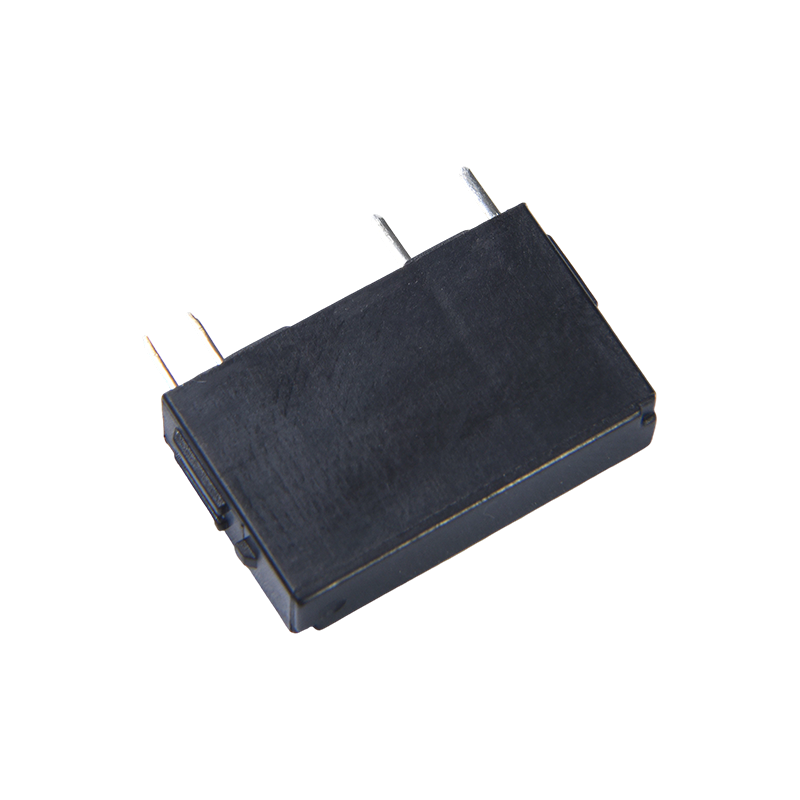

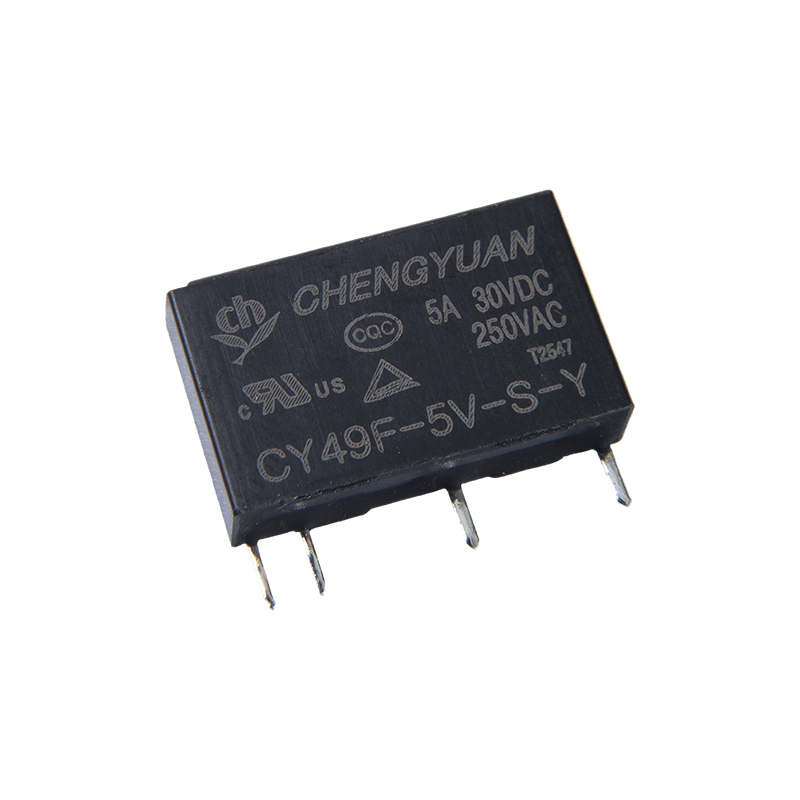

特点:
• 负载能力：5安触点切换
• 超薄，超小型，适用密集安装（宽度5mm, 高12.5mm）
• 耐压可达3000伏
• 高灵敏度，功耗仅为0.12W
典型用途:
工业自动化与控制电路:常见于通讯设备、网络设备、测量仪器及电梯控制系统，承担电路转换、安全保护或过电流保护功能。
汽车电子与新能源领域:应用于车载设备、新能源管理系统等，适应汽车环境下的可靠开关需求。
医疗电子与军工航天:在医疗设备、安防监控及航空航天等对稳定性要求高的场合，发挥电路隔离与保护作用。
触点参数
|
型号
|
CY49F
|
|
触点材料
|
银合金
|
|
接触电阻
|
最大100mΩ (at 1A 16VDC)
|
|
额定负载（阻性）
|
5A250VAC /30VDC
|
|
最大切换电流
|
5A
|
|
最大切换电压
|
270VAC
|
|
最大切换功率
|
1250VA/150W
|
|
最小切换负载
|
6V 1A
|
|
性能参数
|
|
吸合时间（额定电压）
|
≤ 10ms 最大
|
|
释放时间
|
≤ 5ms 最大
|
|
绝缘电阻
|
最小1000MΩ ( 500VDC)
|
|
介质耐压
|
触点与触点间:1000VAC, 50/60Hz for 1min
|
|
触点与线圈间 : 3000VAC , 50/60Hz for 1min
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min
|
|
耐久
|
10G Min
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10000000次
|
|
电气寿命（每小时360次，室温）
|
100000次
|
|
环境温度
|
-40℃~+85℃(不冷凝 )
|
|
重量
|
约3g
|
|
线圈参数 ( 20℃)
|
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
5
|
24
|
208
|
约0.12W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
6
|
20
|
300
|
|
9
|
13.3
|
675
|
|
12
|
10
|
1200
|
|
18
|
6.6
|
2700
|
|
24
|
7.5
|
3200
|
约0.18W
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

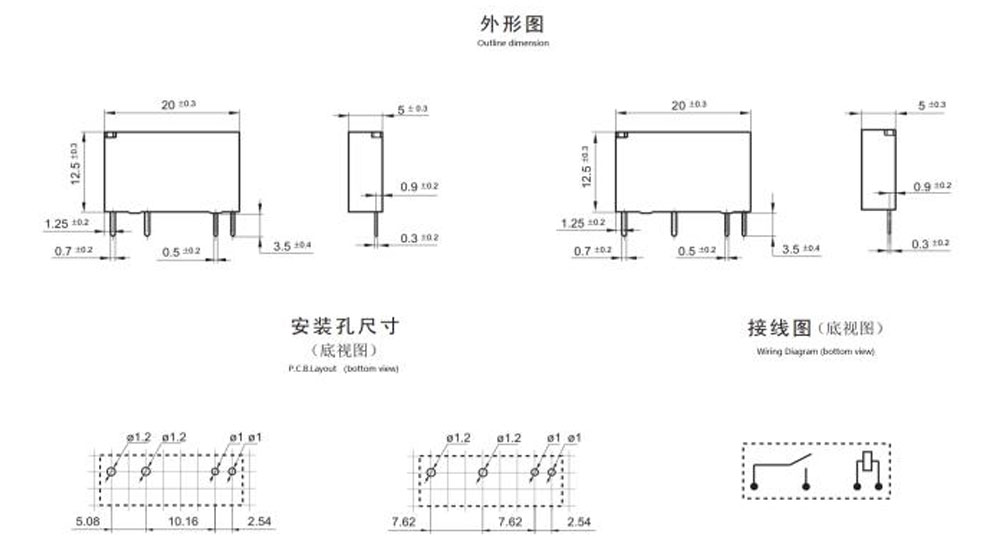

外形尺寸图、接线图、安装孔位图 （单位：mm)

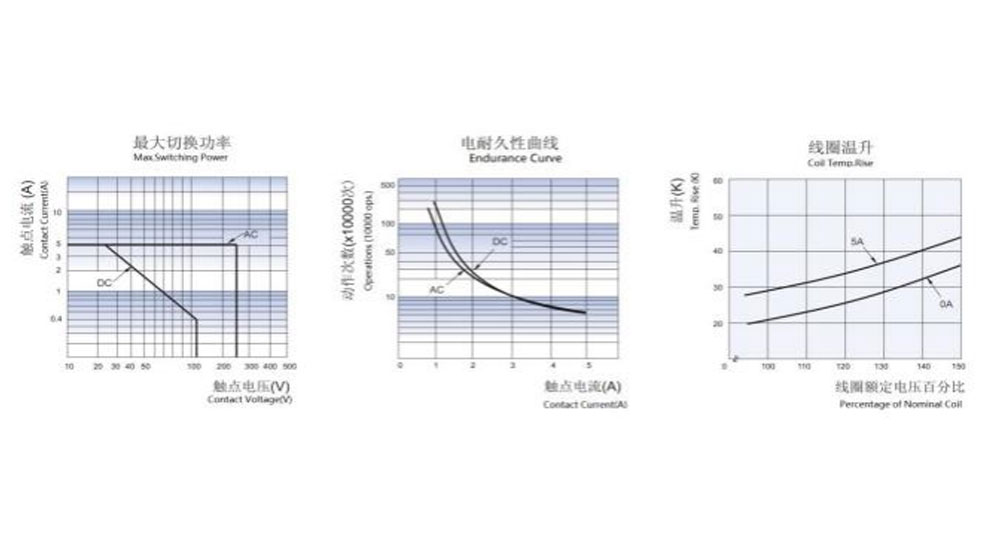

性能曲线图
订货标记
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1：型号：CY49F
2: 额定电压: 5,6,9,12,18,24VDC
3: 触点引出脚距： F：5.08mm S: 7.62mm
4: 触点类型：Y：单触点， E：分叉触点
5: 外壳类别 :B 表示带卡扣 无
6: 外壳颜色： H-黑色; B-白色
7: 封装形式: S-塑封式
SH-防水式
8: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（XX ），由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
