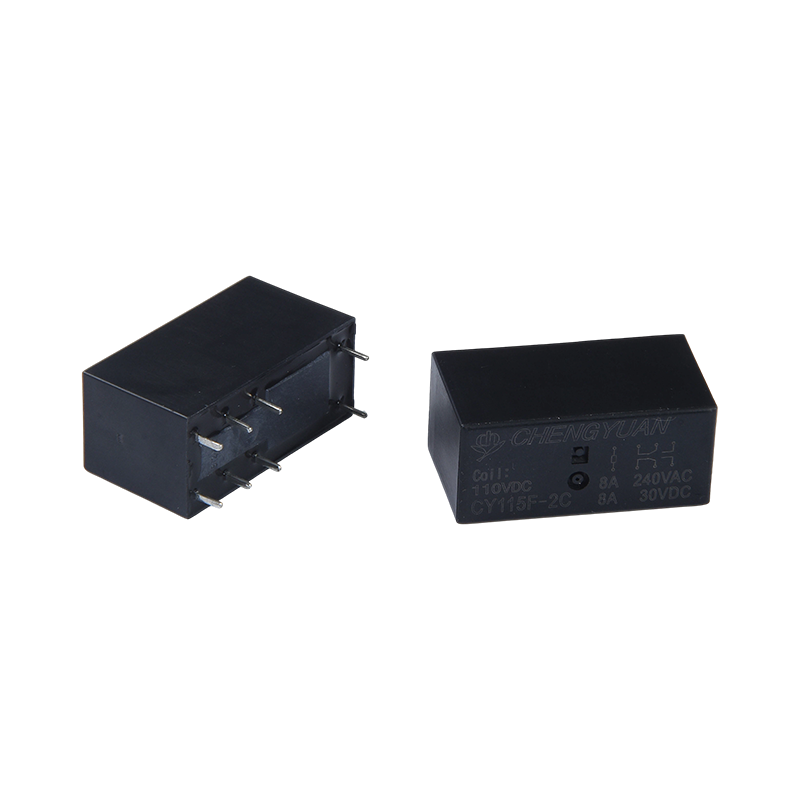

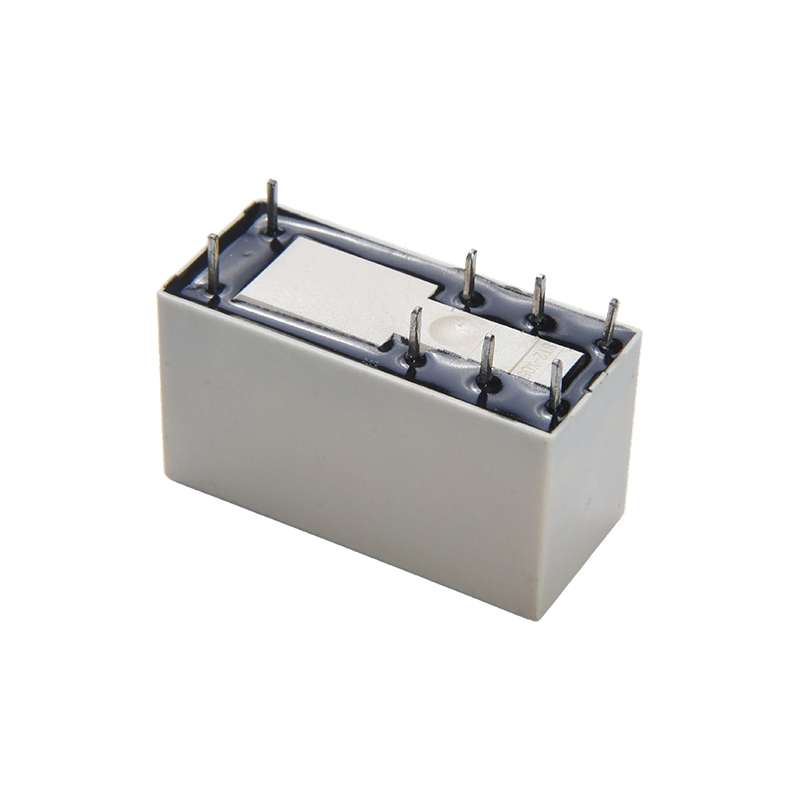

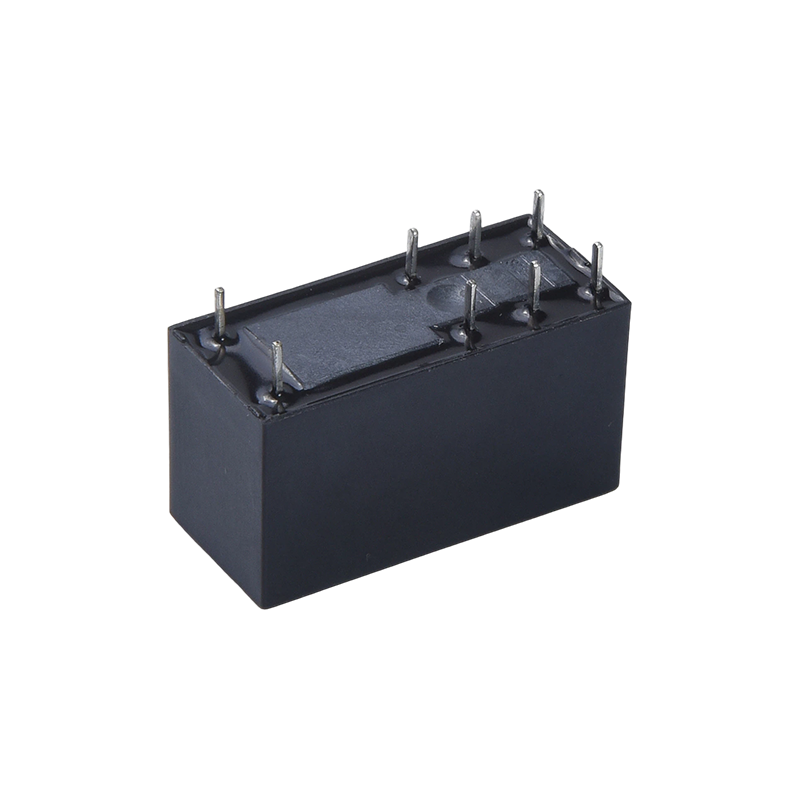

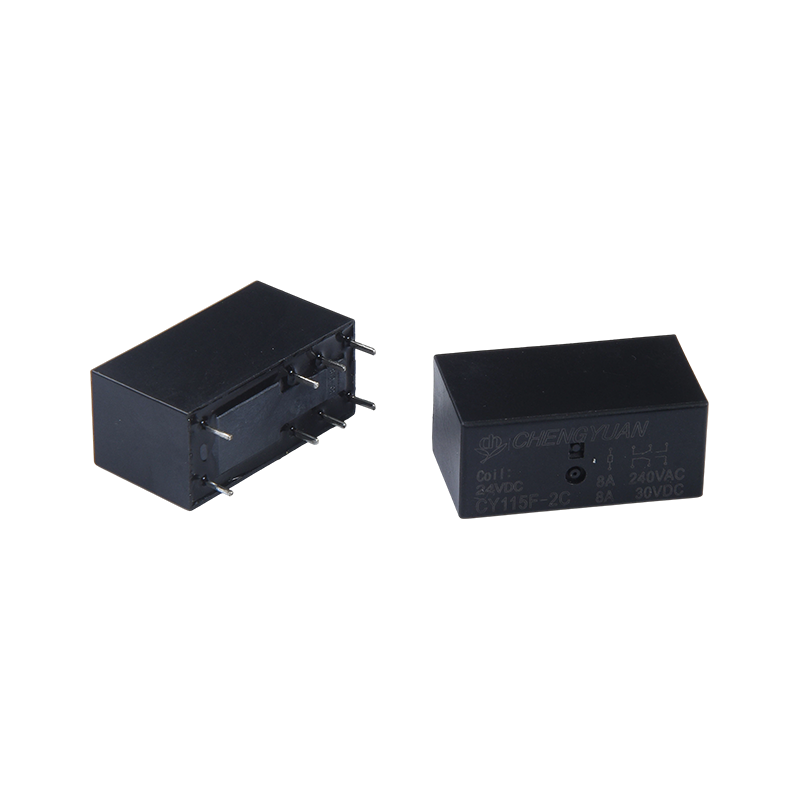

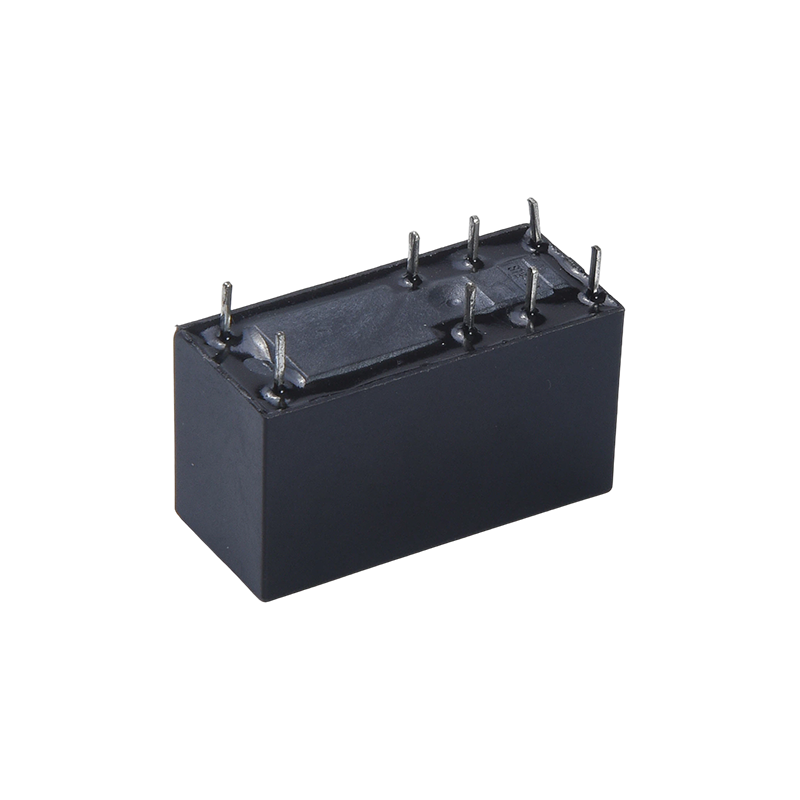

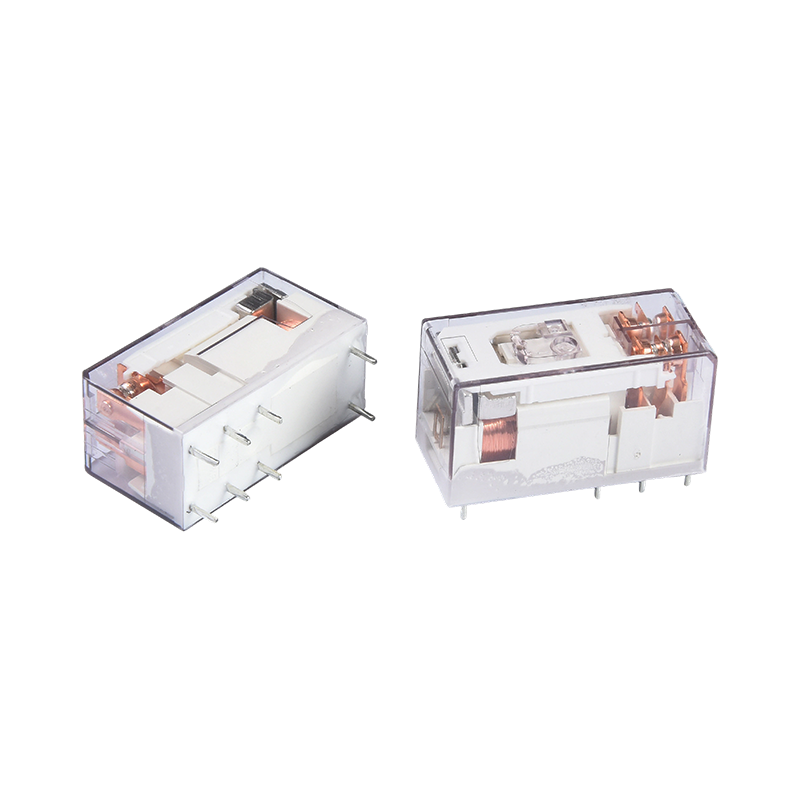

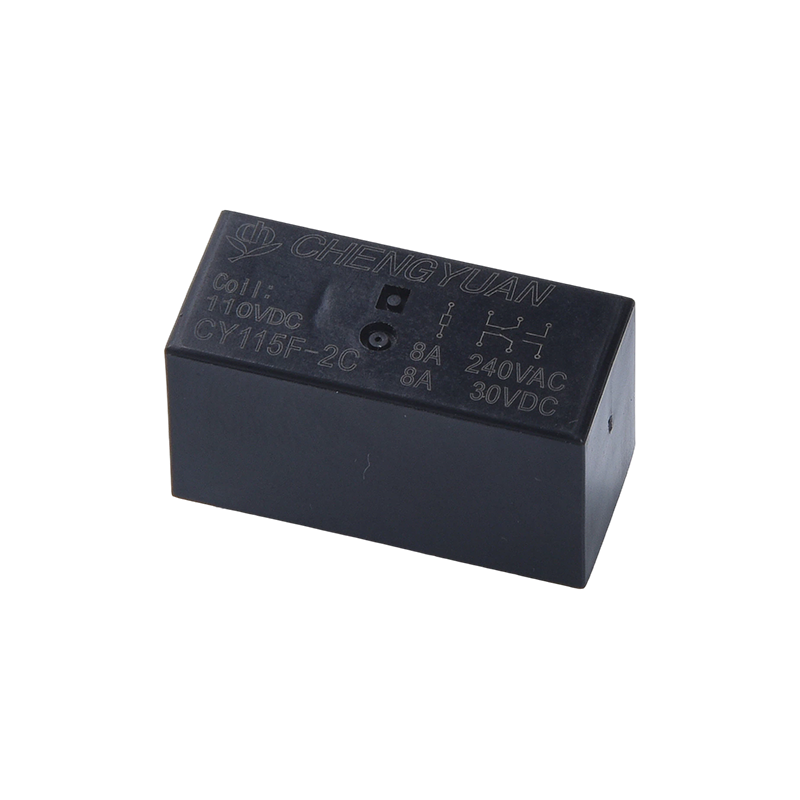

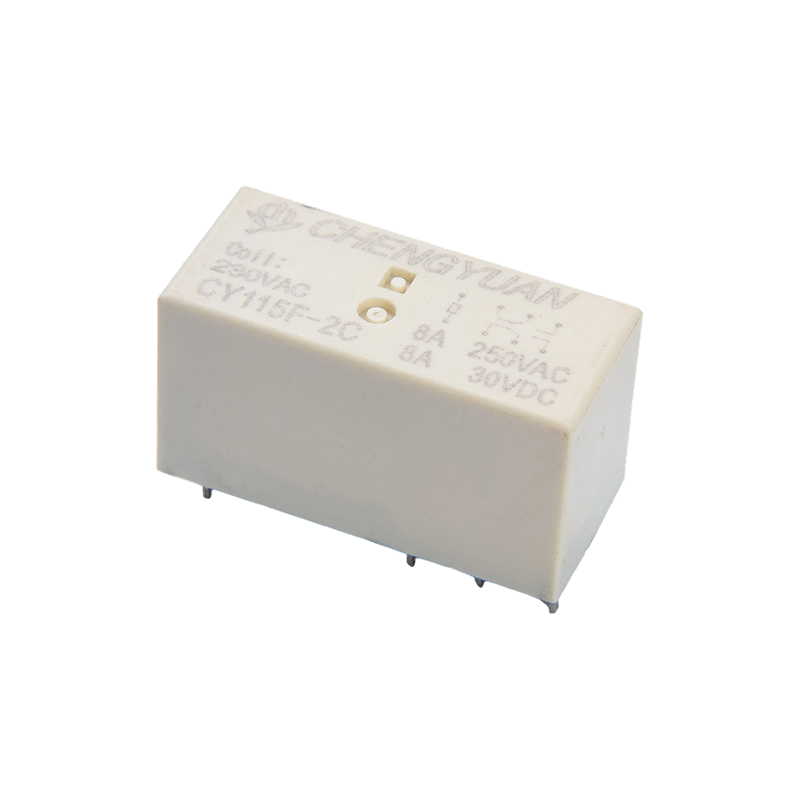

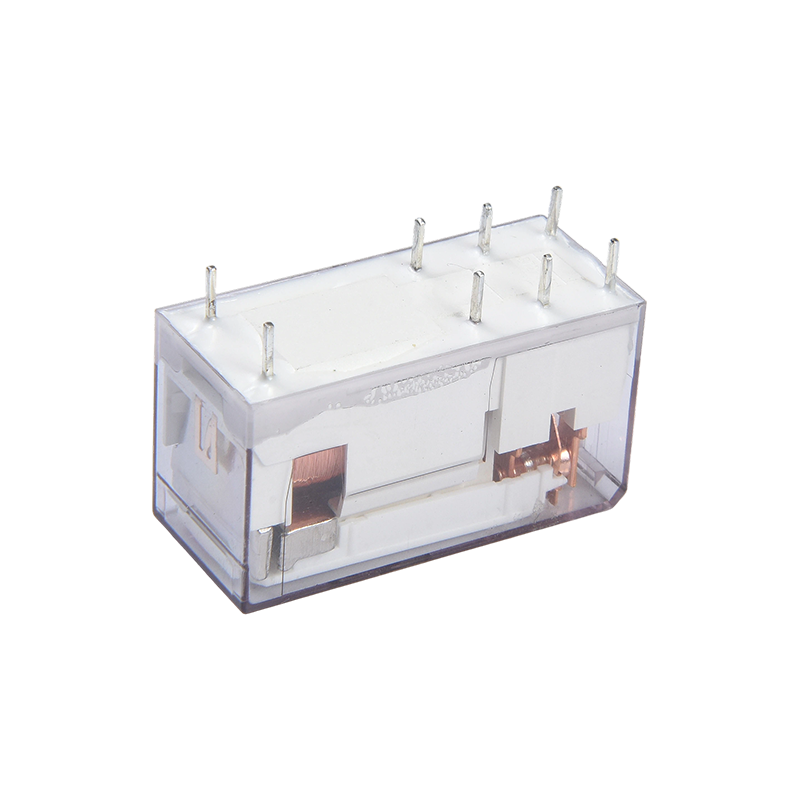

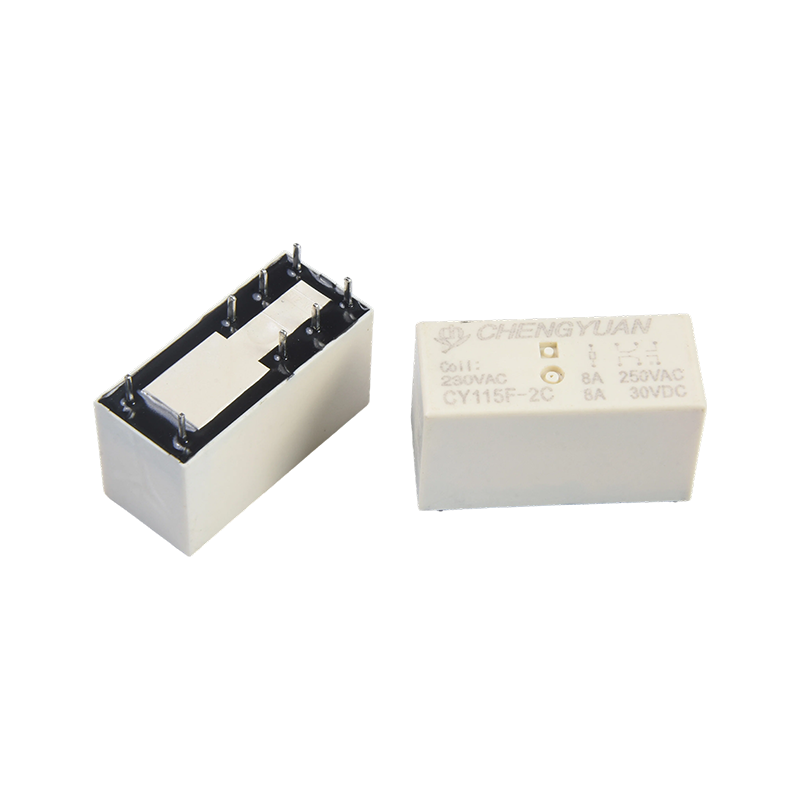

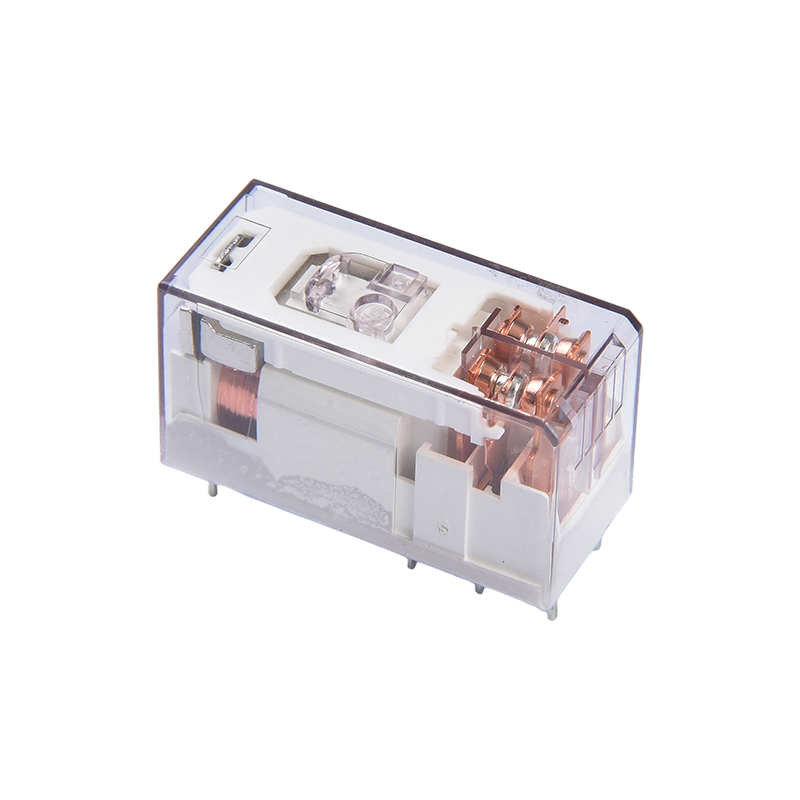

产品特点:
• 高负载开关容量:触点支持8安培电流开关,有效控制高功率电路,满足各种负载要求。
• 低功耗设计:线圈灵敏度低至0。4W,有助于降低设备整体能耗和发热。
• 高压耐压和隔离:线圈和触点之间的耐压达到5000伏,提供可靠的电气隔离并确保安全运行。
• 结构紧凑:小尺寸优化了空间利用率,非常适合密集安装在印刷电路板上。
• 灵敏控制:控制信号较弱的大功率电路,实现自动化系统中的远程控制和隔离。
典型应用:
• 家用电器:用于洗衣机、空调、微波炉和其他电机或加热元件电路控制装置。
• 工业自动化:适用于PLC控制系统、电机和电磁阀驱动,提供稳定的自动切换。
• 新能源设备:应用于UPS不间断电源、储能系统和逆变器,作为可靠的自动开关。
• 智能家居:用于控制空调、地暖、窗帘等远程智能管理系统。
• 视听和显示设备:用于音频系统、监视器和其他设备,以确保信号和电源的准确切换。
联系数据
|
类型
|
CY115F
|
|
接触材料
|
银合金
|
|
接触电阻
|
最大 100mΩ(1A 6VDC 时）
|
|
额定负载（电阻负载）
|
8A 250VAC
|
|
最大开关电流
|
10A
|
|
最大开关电压
|
277VAC
|
|
最大开关功率
|
2500VA
|
|
最小开关负载
|
6V 1A
|
|
特征
|
|
运行时间（额定线圈电压）
|
最大 15 毫秒。（无二极管）
|
|
发布时间
|
最大 5 毫秒。（无二极管）
|
|
绝缘电阻
|
分钟。1000MΩ(500VDC）
|
|
介电强度
|
断开触点之间:1000VAC,50/60Hz,持续1分钟
|
|
线圈和触点之间:5000VAC,50/60Hz,持续1分钟
|
|
接触组之间:2,500VAC,50/60Hz,持续1分钟
|
|
抗震性
|
破坏性的
|
10-55Hz,双振幅1。5毫米
|
|
功能
|
10-55Hz,双振幅1。5毫米
|
|
抗冲击性
|
功能
|
最小 10G。
|
|
破坏性的
|
最小 100 克
|
|
耐力
|
机械耐久性 （10800ops./h）
|
10000000 次操作（室温）
|
|
电气耐久性(360ops。/h）
|
100000 次操作（室温）
|
|
环境温度
|
-40℃~+85℃（无冷凝）
|
|
重量
|
约13。5克
|
|
线圈数据(20℃)
|
|
名义上的
电压
（直流电）
|
名义上的
操作
当前的
±10%（mA）
|
线圈电阻
±10%（Ω）
|
名义经营
力量
|
工作电压
（最大限度）
|
释放电压
（分钟）
|
最大允许电压
|
|
5
|
80。00
|
62。5
|
约0。4W
|
名义的75%
电压
|
名义的5%
电压
|
标称电压的130%
|
|
6
|
66。67
|
90
|
|
9
|
44。44
|
202。5
|
|
12
|
33。33
|
360
|
|
18
|
22。22
|
810
|
|
24
|
16。67
|
1440
|
|
48
|
8。33
|
5760
|
上面显示的数据是初始值。请勿在线圈上施加最大允许电压超过 10 分钟,以避免线圈过热。

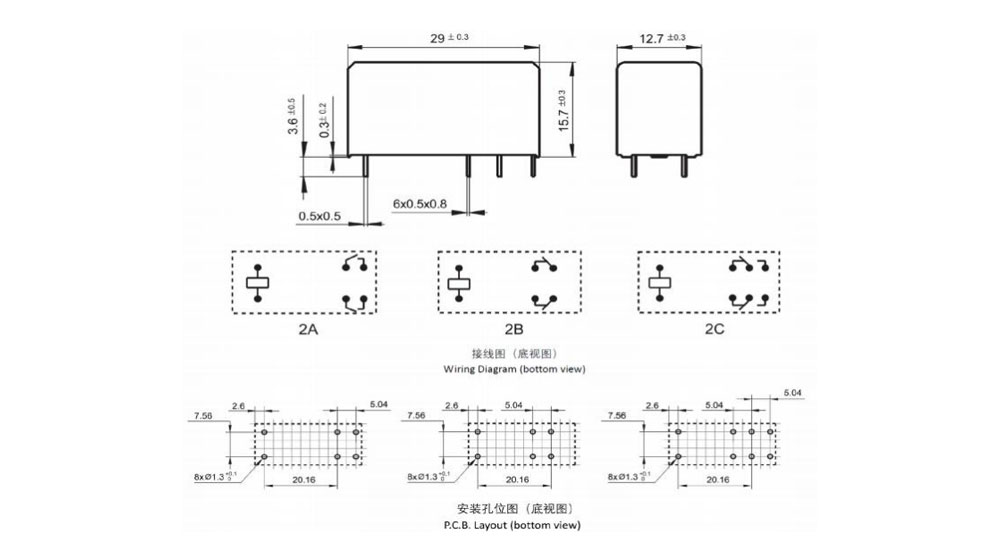

轮廓尺寸、接线图、PCB 布局（单位:mm）

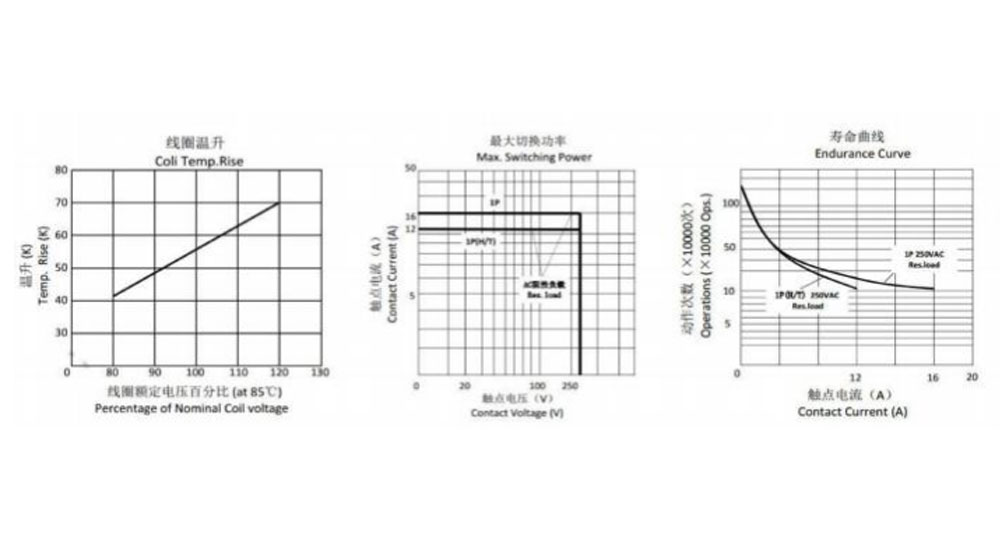

特征曲线
订购信息
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1:类型:CY115F
2:杆数:2-2杆
3:接触安排:A-表格A；B-表格B；C-表格C
4:标称电压:5、6、9、12、18、24、48VDC
5:外壳颜色:B-黑色
6:线圈功率:D-0。4W
7:防护结构:防S-Flux,
SH-密封型可清洗
8:特殊参数:零标准类型
字母或数字-特殊要求
防磁继电器不能在含有H2S、SO2、NO2、灰尘等污染物的环境中使用。
在 PCB 上组装防磁通继电器后,不建议进行水清洁或表面处理。
免责声明:本说明书仅供参考。规格如有更改,恕不另行通知。
我们无法评估每个可能应用程序的所有性能和所有参数。因此,用户应该处于正确的选择位置
适合自己应用的产品。对于密封继电器,安装风扇清洁后,请在使用前打开外壳上的通风孔。如有任何疑问,请联系成源寻求技术服务。然而,用户有责任确定应该使用哪种产品。
