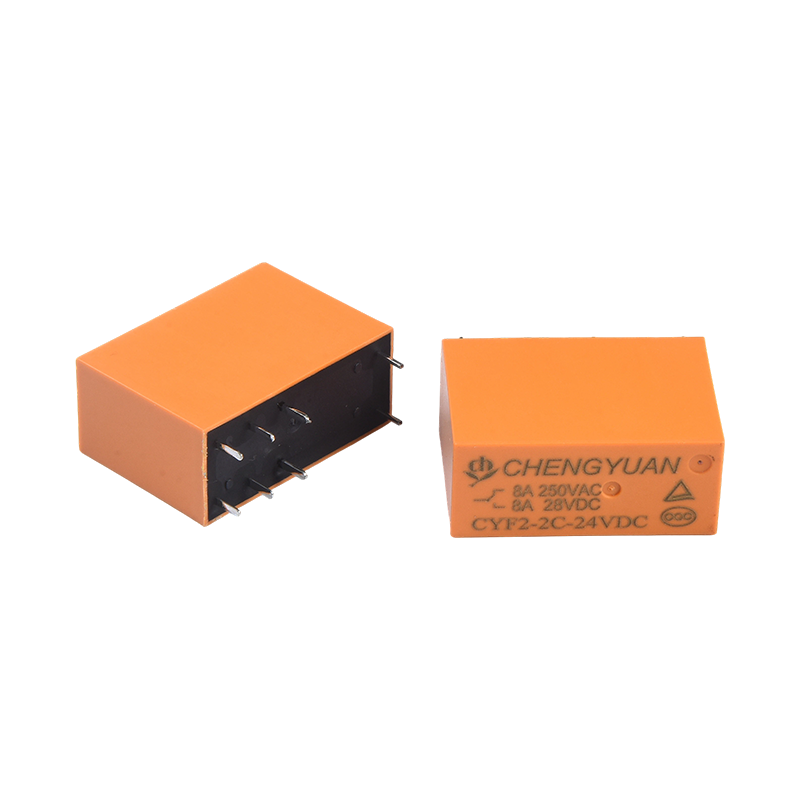

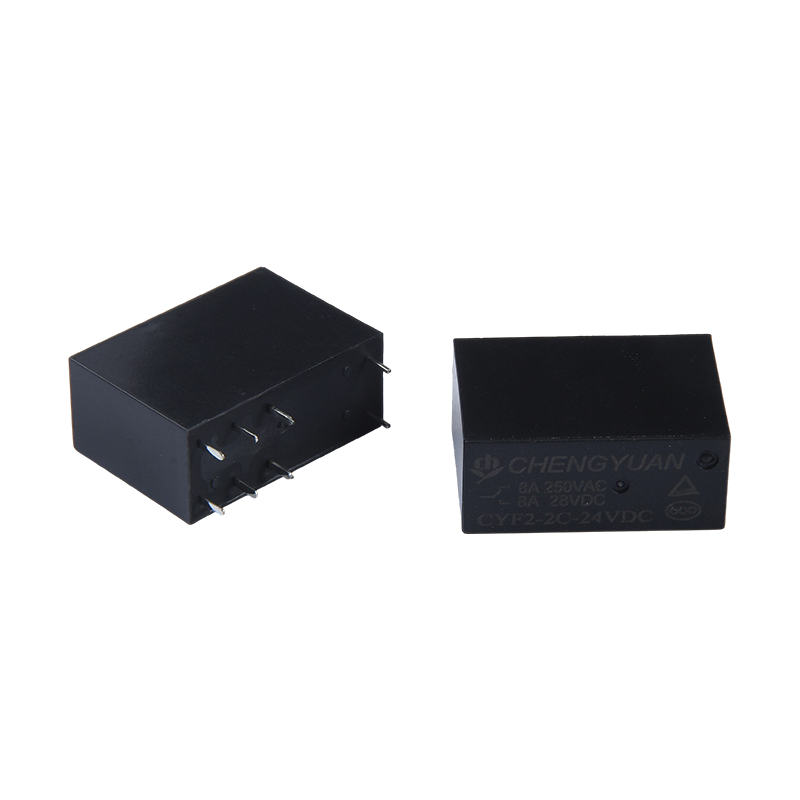

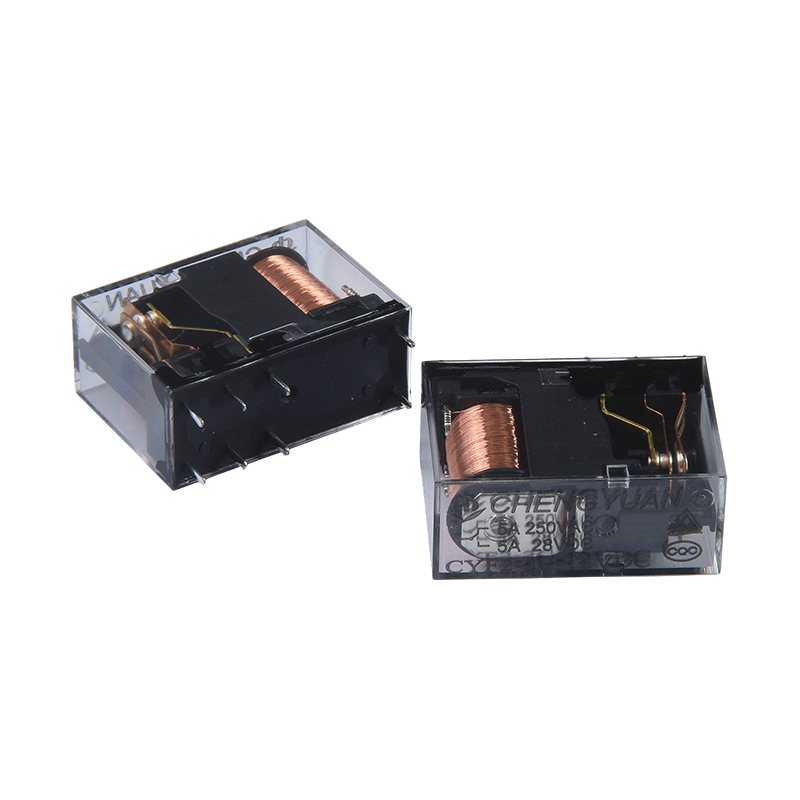

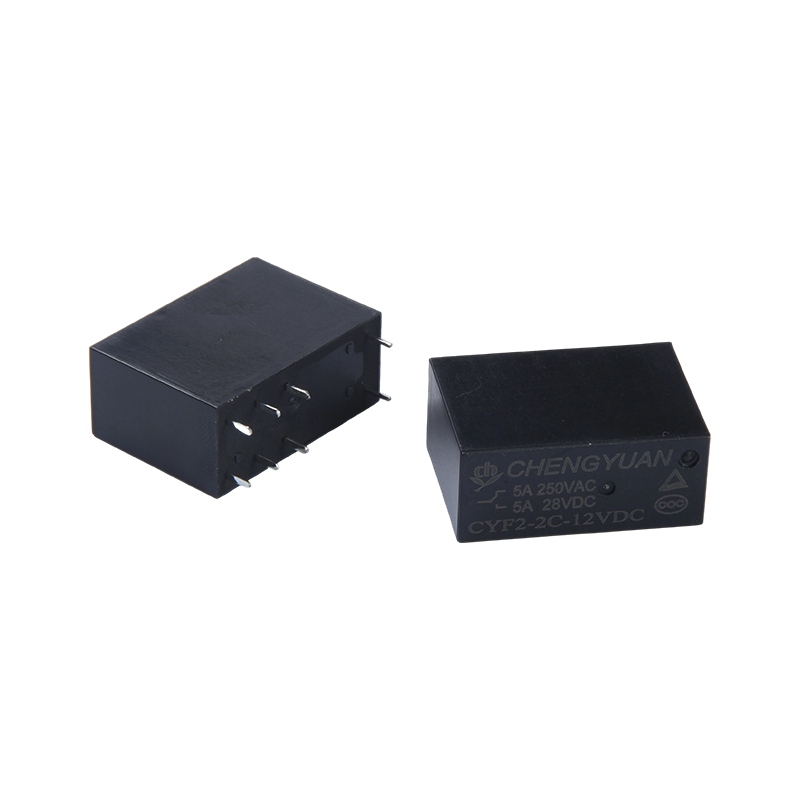

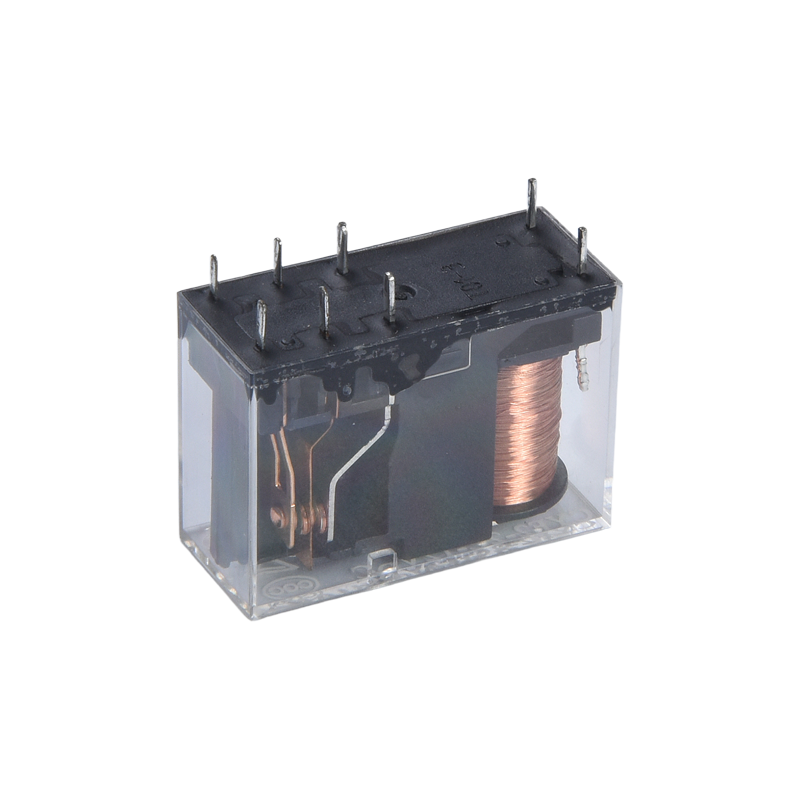

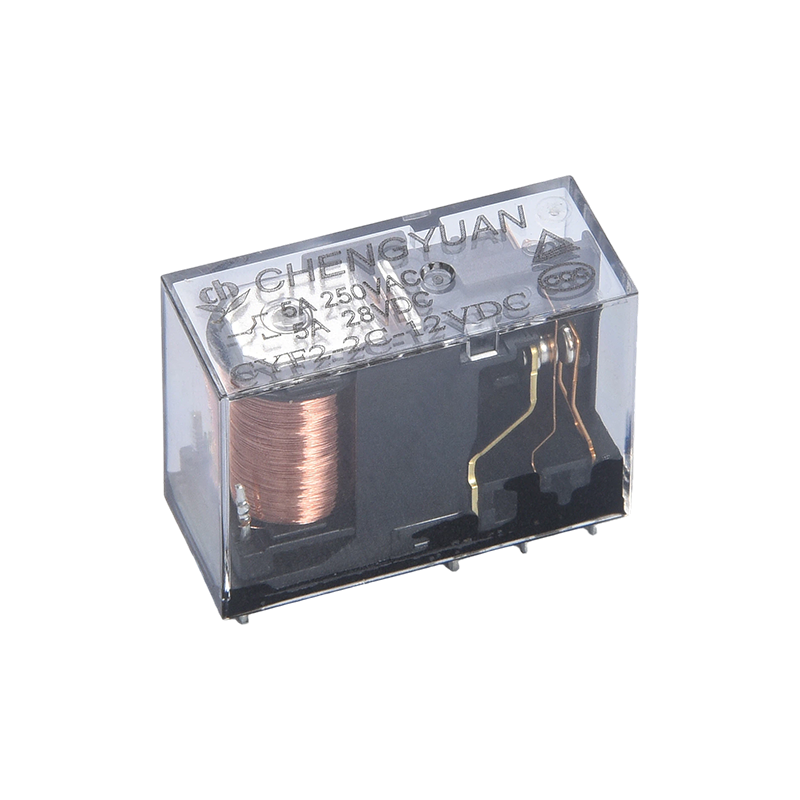

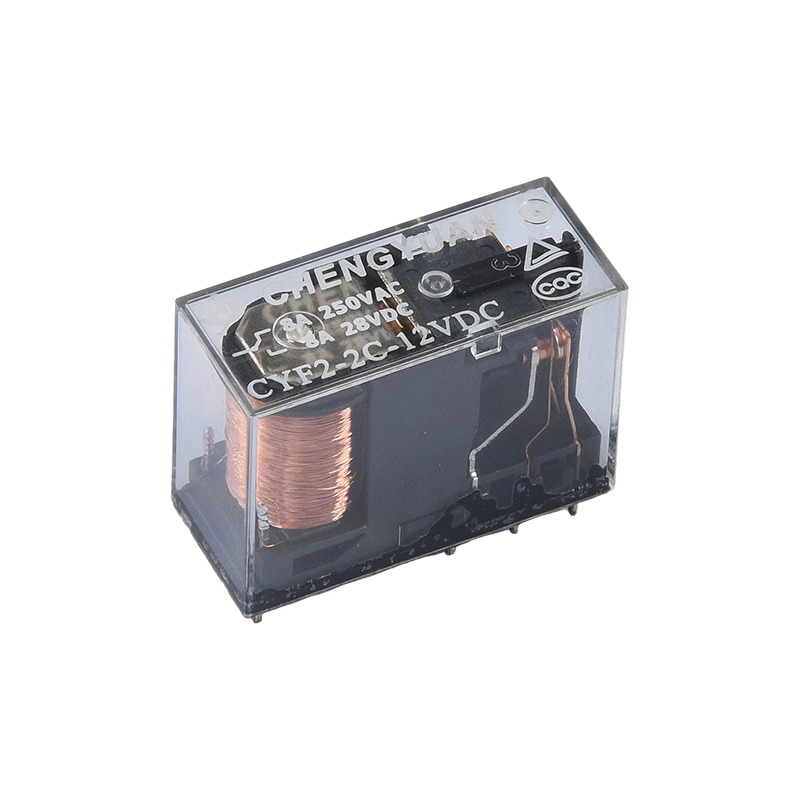

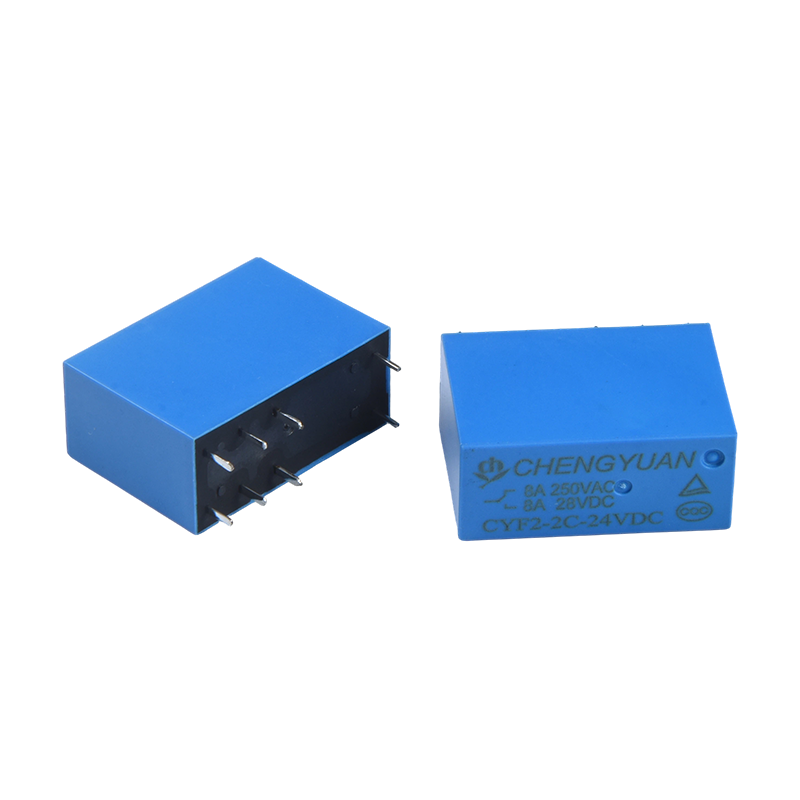

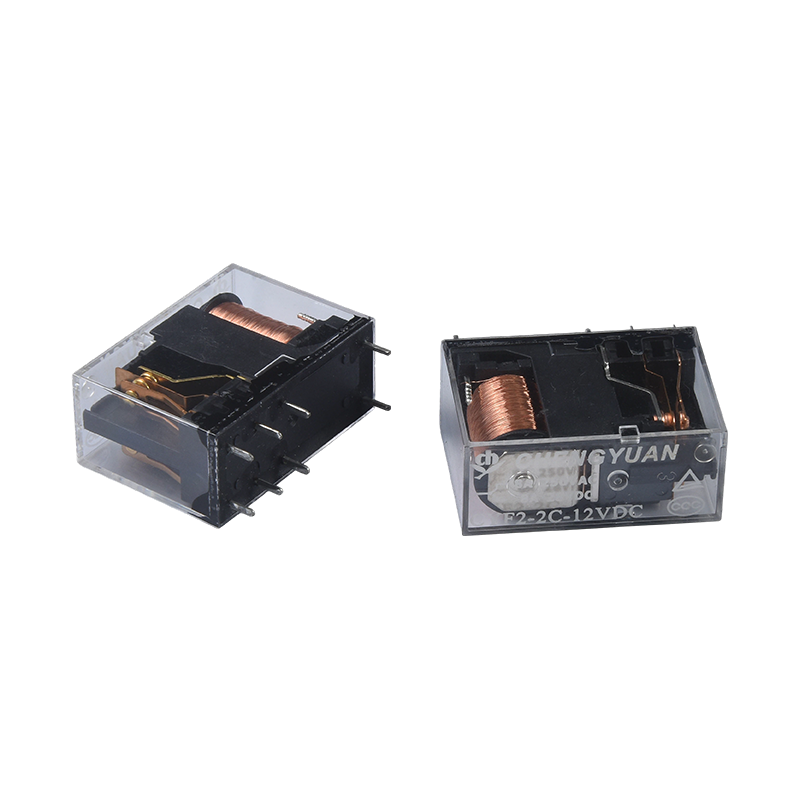

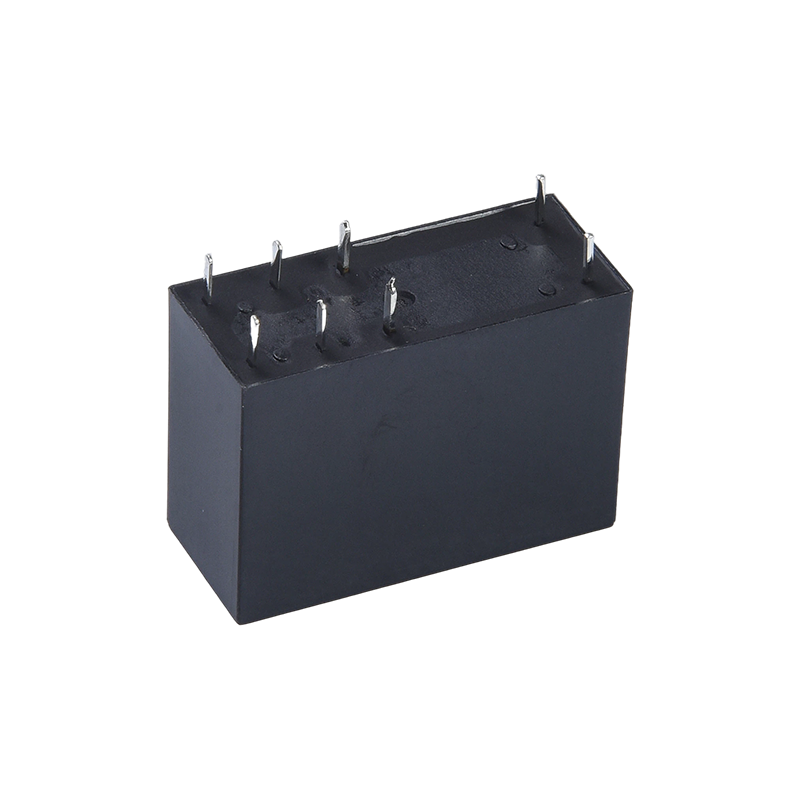

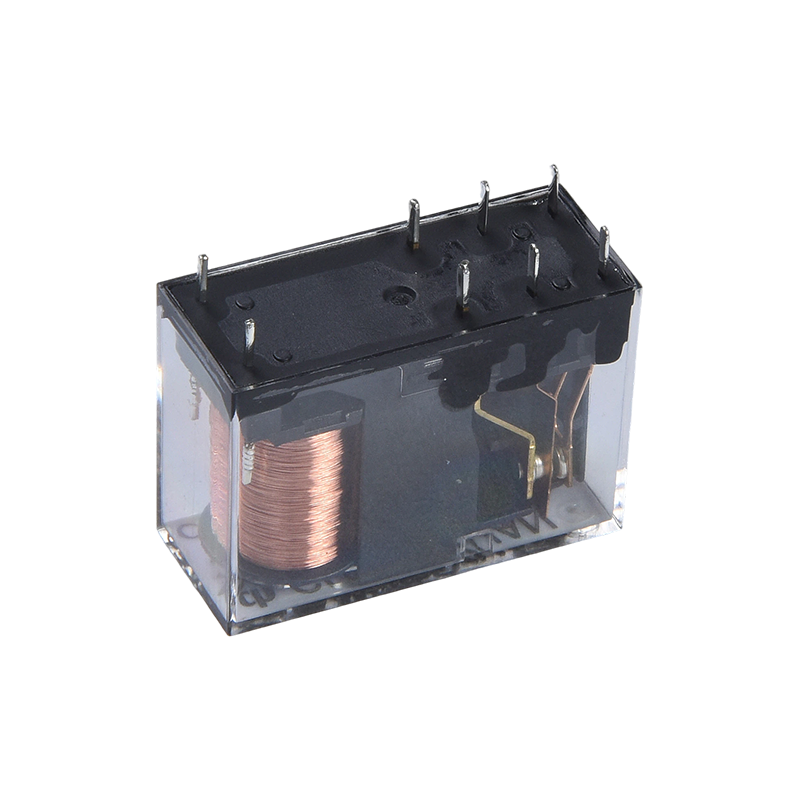

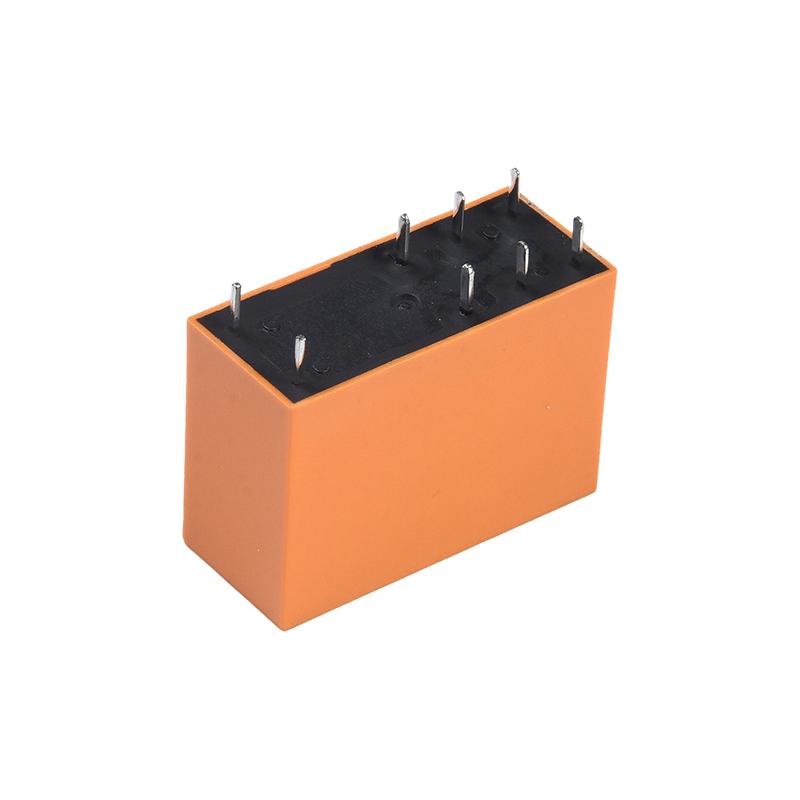

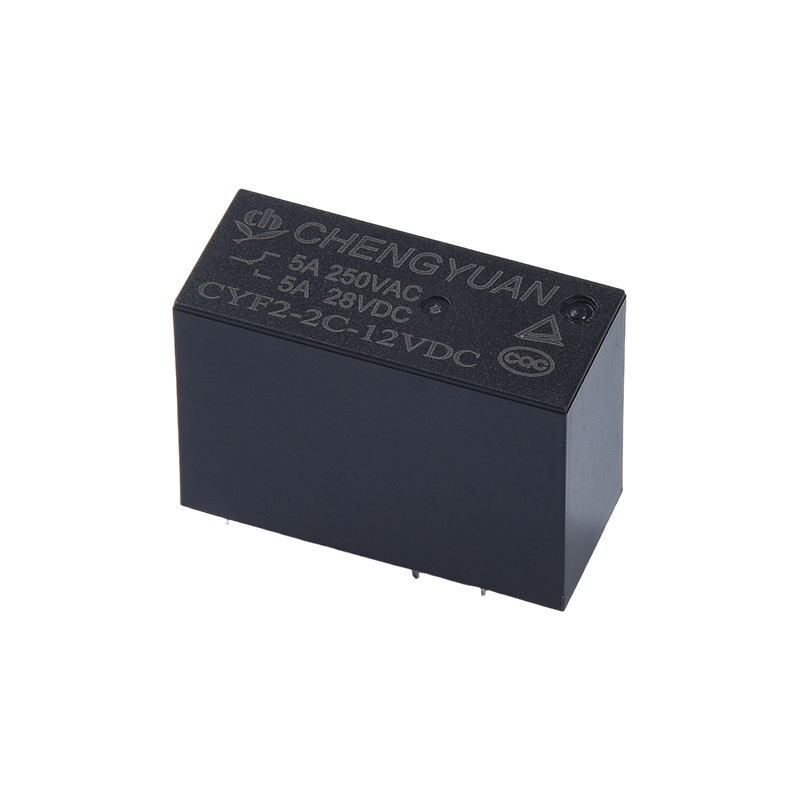

特点：
高负载适配：触点切换能力 17 安，涵盖多规格负载（2 组 5A/8A、1 组 10A/12A/16A），适配不同功率电路需求；
DPDT 结构：双刀双掷设计，可实现两组电路同步 / 独立切换，拓展控制功能，减少器件使用量；
高耐压绝缘：线圈与触点间耐压 5000 伏，绝缘性能突出，降低电路击穿风险；
宽电压兼容：3VDC-48VDC 线圈电压范围，可直接匹配各类控制电路，无需额外电压转换部件；
紧凑安装：体积小巧，8PIN 引脚结构，适配高密度 PCB 布局，节省设备内部空间；
权威认证：通过 TUV 与 CQC 认证，符合国际国内安全标准，适配多地区市场；
稳定工作：基于电磁原理实现可靠开关控制，接触电阻稳定，响应迅速，适配微功率环境持续工作；
便捷装配：8PIN 引脚规整，便于自动化焊接，提升生产效率，降低装配误差。
适用场景：
工业领域：工业自动化设备、PLC 控制系统、机床电气的信号切换与功率控制；
电力保障：UPS 不间断电源系统切换回路，保障电力持续供应；
家用电器：洗衣机、冰箱、空调等大型家电控制电路，实现负载通断与模式切换；
影音安防：音响设备信号切换、安全报警系统电路控制；
其他电子设备：电视（TV）控制电路、小型电子仪器电源管理模块。
触点参数
|
型号
|
CYF2
|
|
触点材料
|
银合金
|
|
接触电阻
|
最大100mΩ ( 1A 16VDC)
|
|
额定负载（阻性）
|
5A/8A 250VAC
|
|
最大切换电流
|
8A
|
|
最大切换电压
|
277VAC
|
|
最大切换功率
|
2216VA
|
|
最小切换负载
|
6V 1A
|
|
性能参数
|
|
吸合时间（额定电压）
|
最大15ms (不加二极管)
|
|
释放时间
|
最大5ms(不加二极管)
|
|
绝缘电阻
|
最小 1000MΩ (at 500VDC)
|
|
介质耐压
|
触点与触点间:1000VAC, 50/60Hz for 1min
|
|
触点与线圈间 : 5000VAC , 50/60Hz for 1min
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min
|
|
耐久
|
10G Min
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10000000次
|
|
电气寿命（每小时360次，室温）
|
100000次
|
|
环境温度
|
-40℃~+85℃(不冷凝 )
|
|
重量
|
约14g
|
线圈参数 ( 20℃)
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
3
|
240
|
12.5
|
约0.72W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
5
|
144
|
35
|
|
6
|
120
|
50
|
|
9
|
80
|
113
|
|
12
|
60
|
200
|
|
18
|
40
|
450
|
|
24
|
30
|
800
|
|
48
|
15
|
3200
|
|
3
|
180
|
17
|
约0.54W
|
|
5
|
108
|
46
|
|
6
|
90
|
67
|
|
9
|
60
|
150
|
|
12
|
45
|
270
|
|
18
|
30
|
600
|
|
24
|
22.5
|
1067
|
|
48
|
11.25
|
4267
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

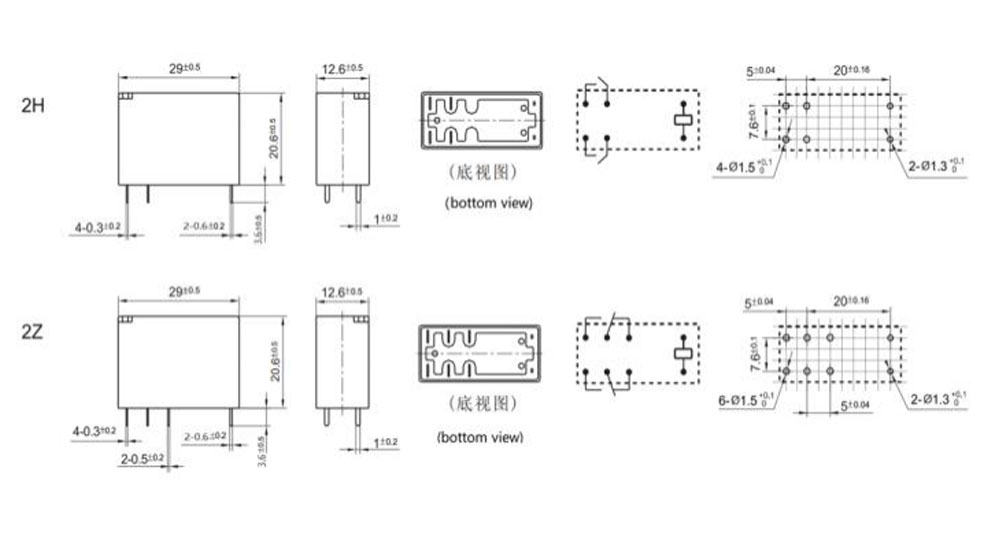

外形尺寸图、接线图、安装孔位图 （单位：mm)

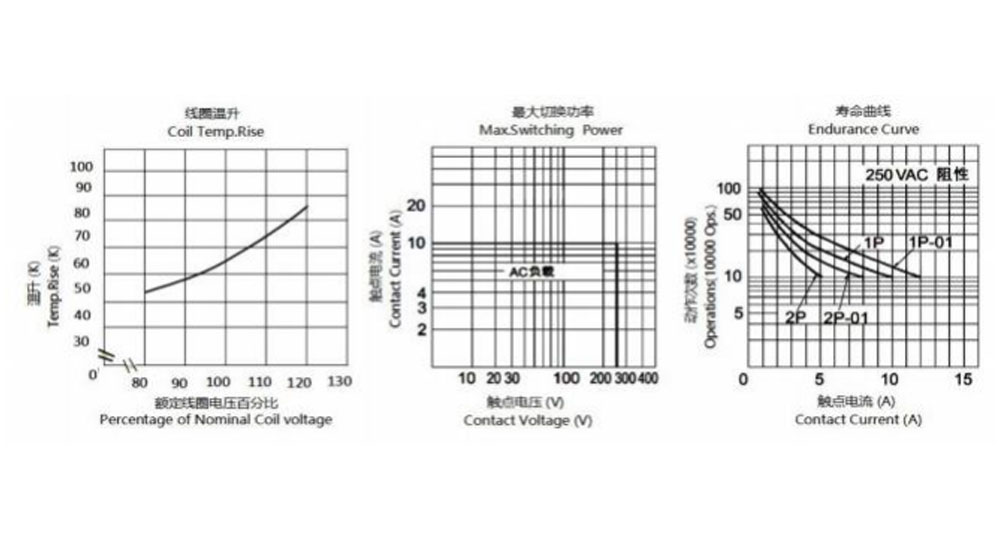

性能曲线图
订货标记
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：型号：CYF2
2： H是8A 无 -5A
3: 触点组数: 2-2 极
4: 触点形式: C 基准为 C；H 基准为 A；B 基准为 B
5: 额定电压: 3,5,6,9,12,18,24,48VDC
6: 外壳颜色: T -透明,;H-黑色; L-兰色
7: 线圈功耗: D-0.72W L-0.54W
8: 封装形式: S-塑封式
SH-防水式
9: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
