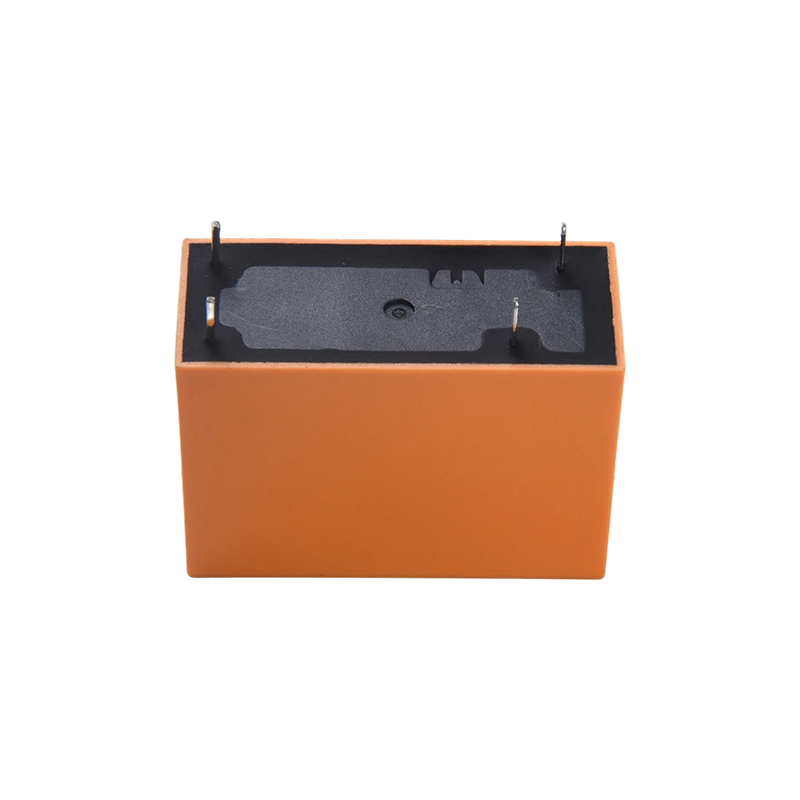

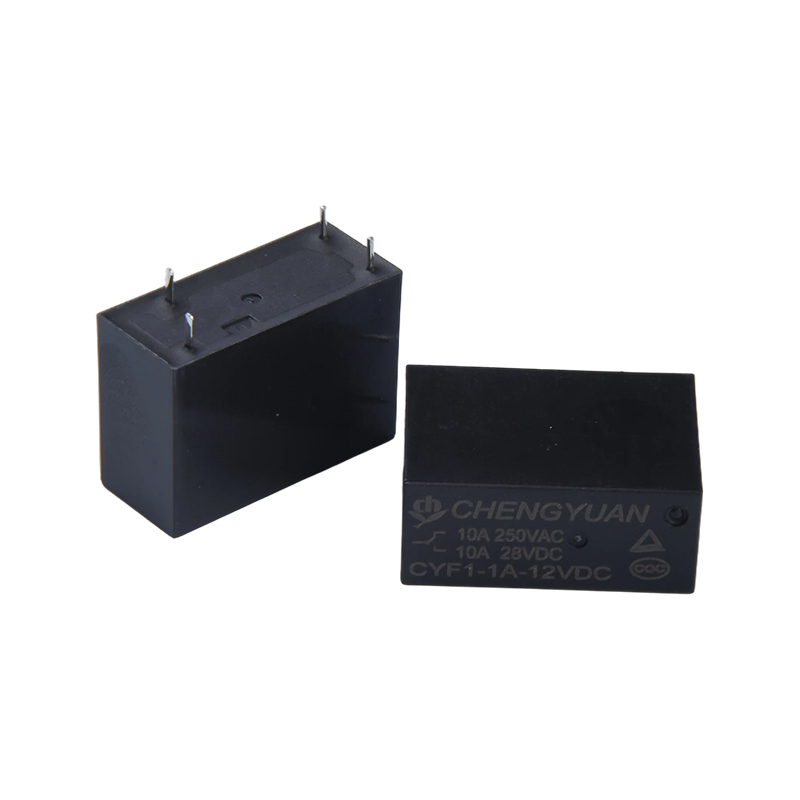

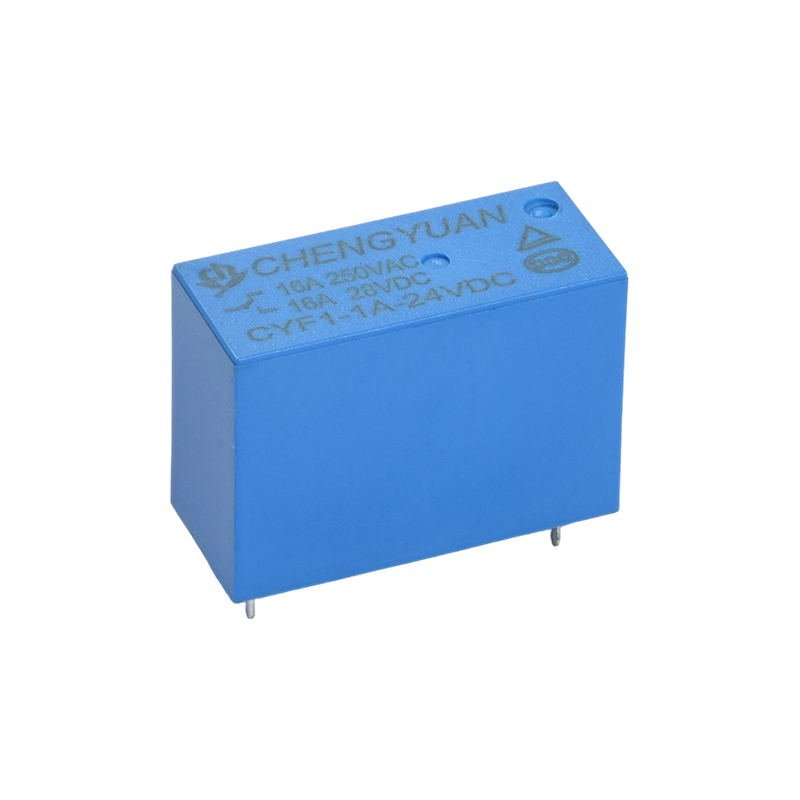

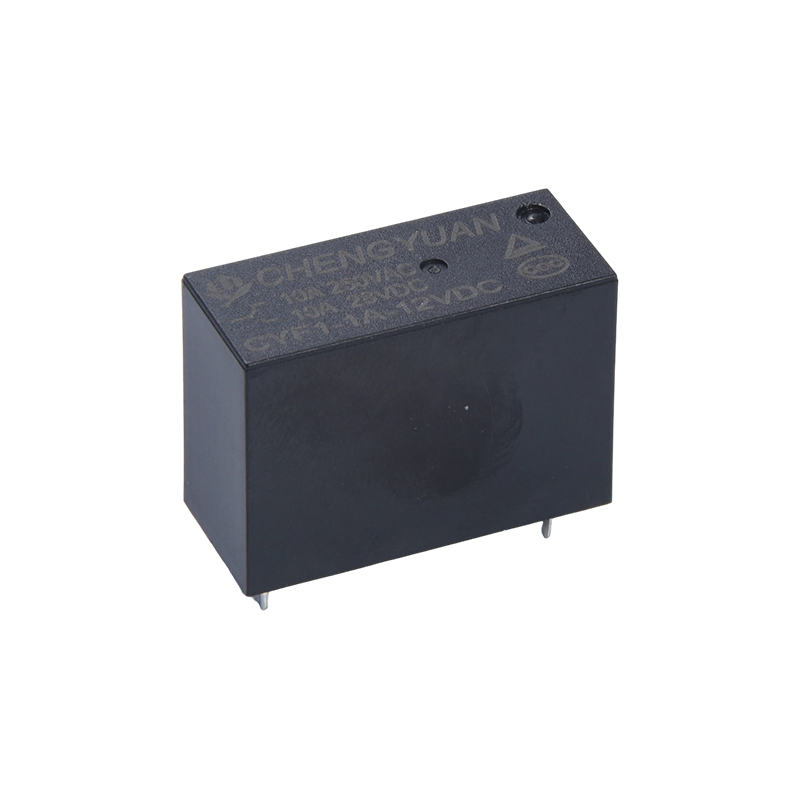

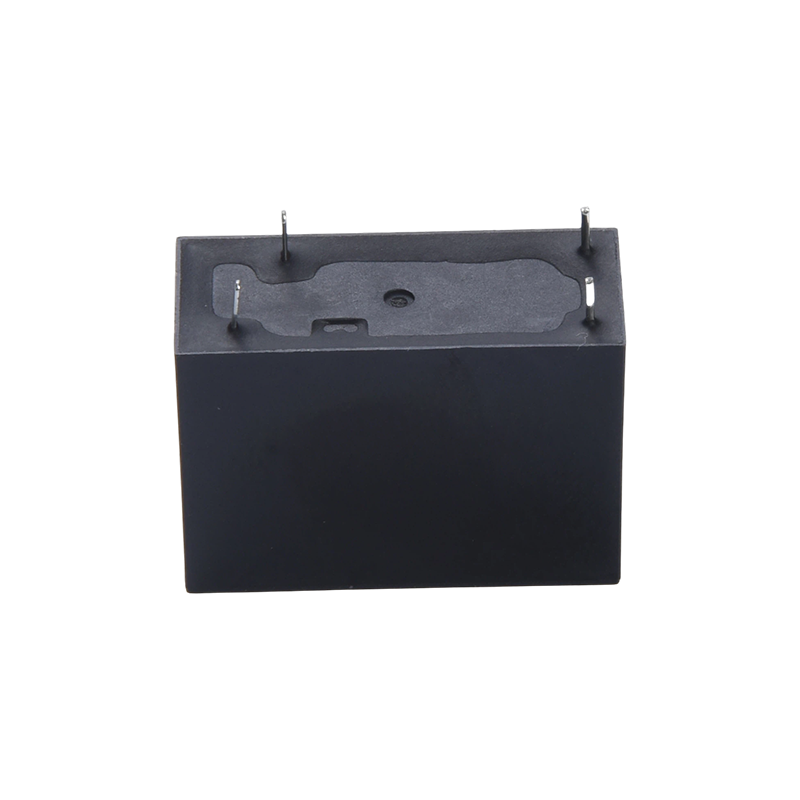

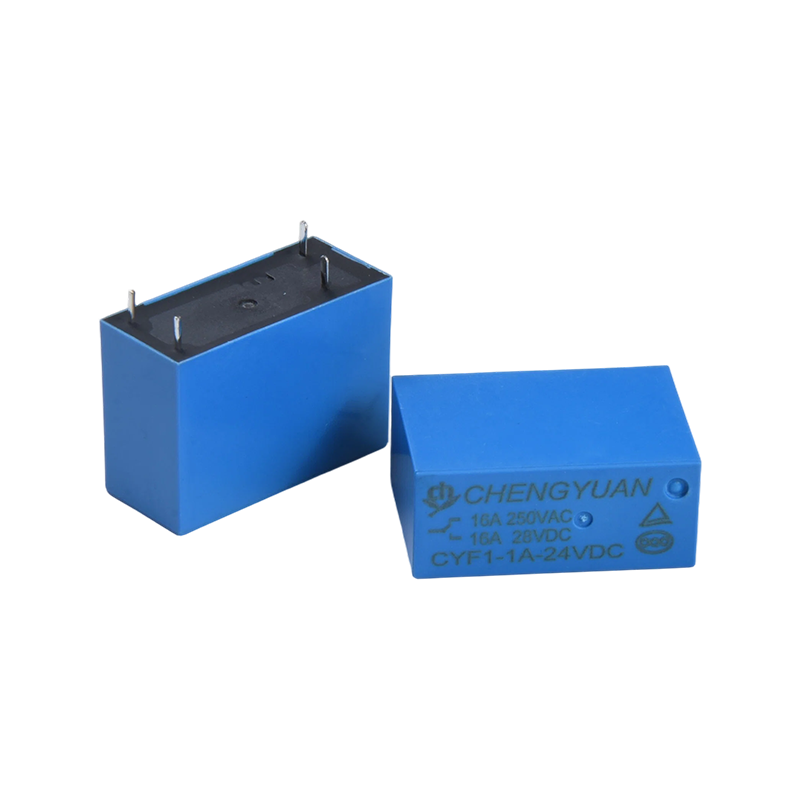

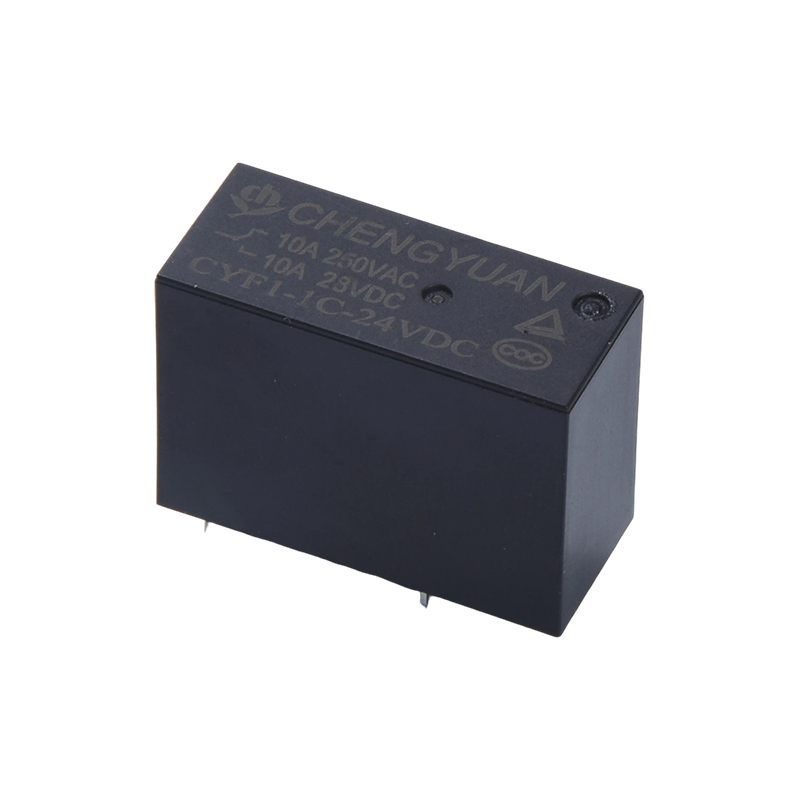

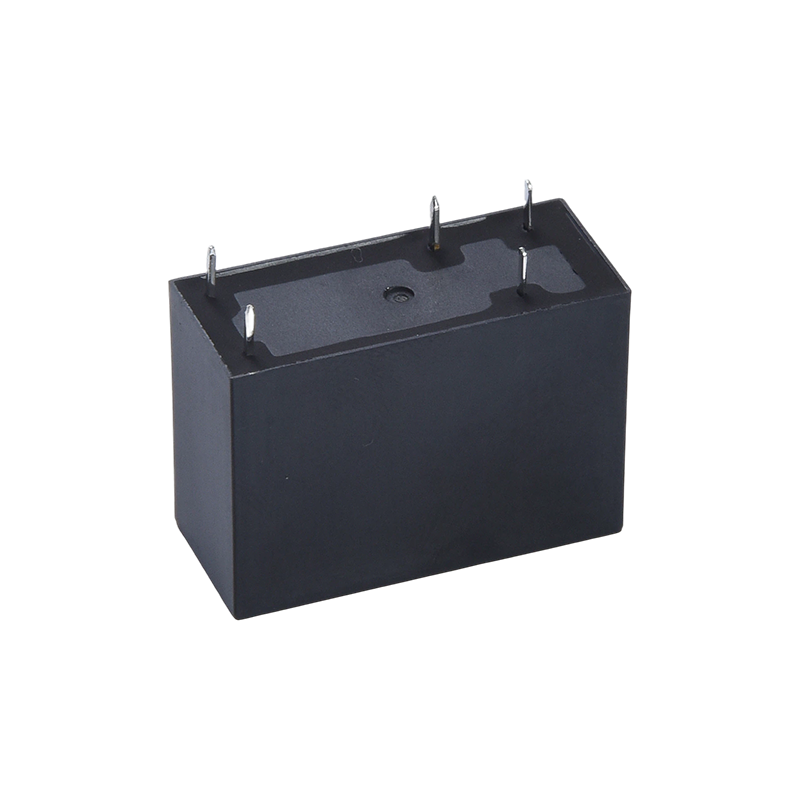

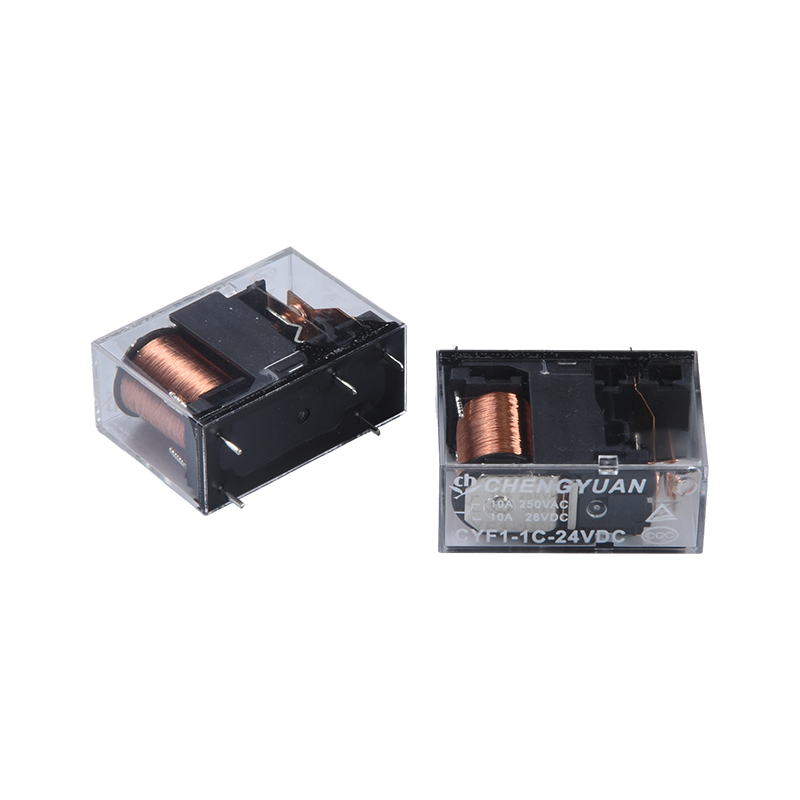

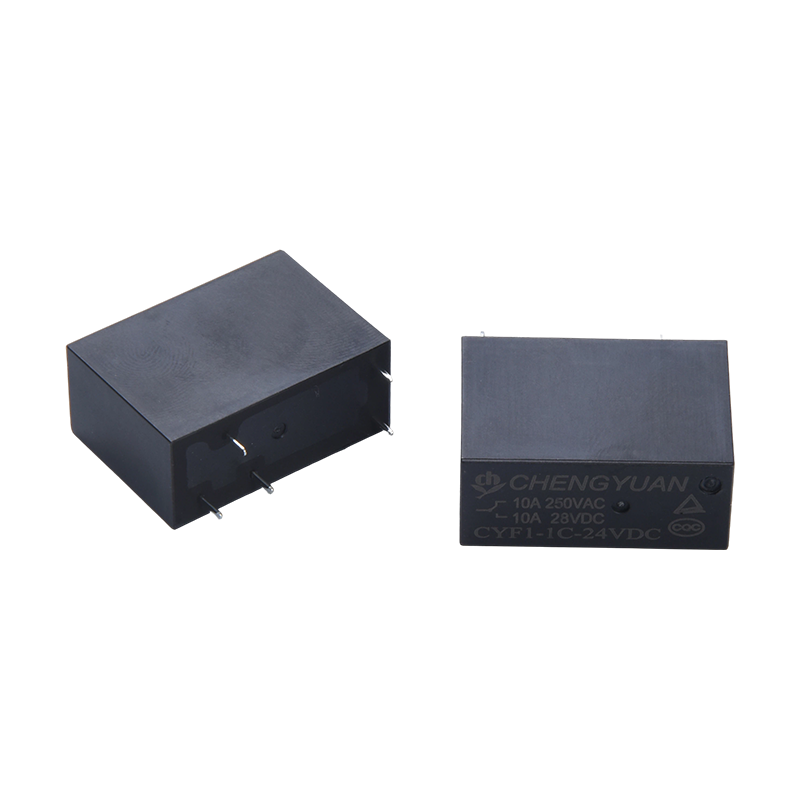

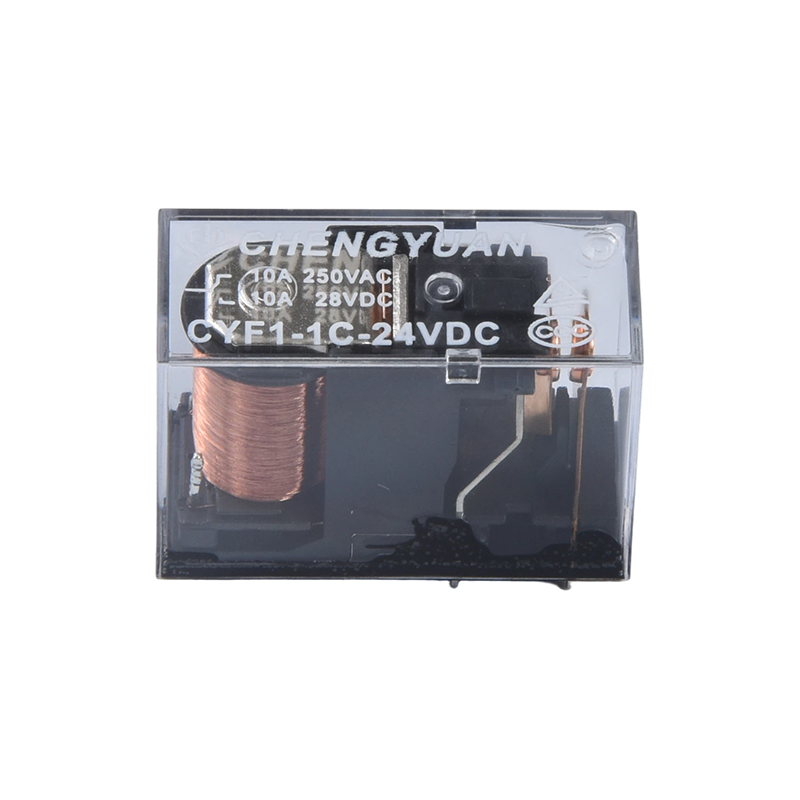

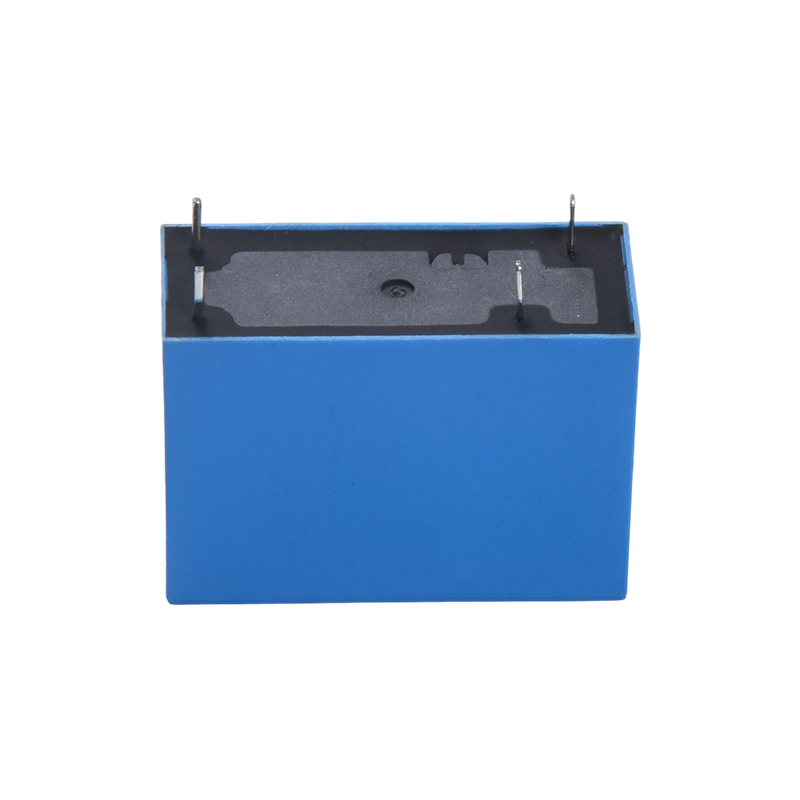

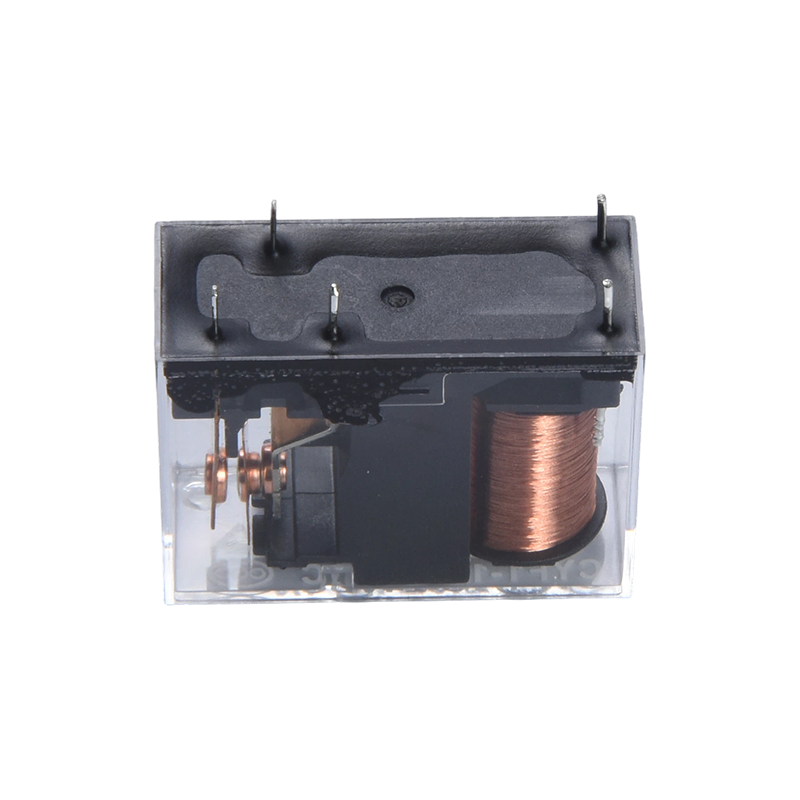

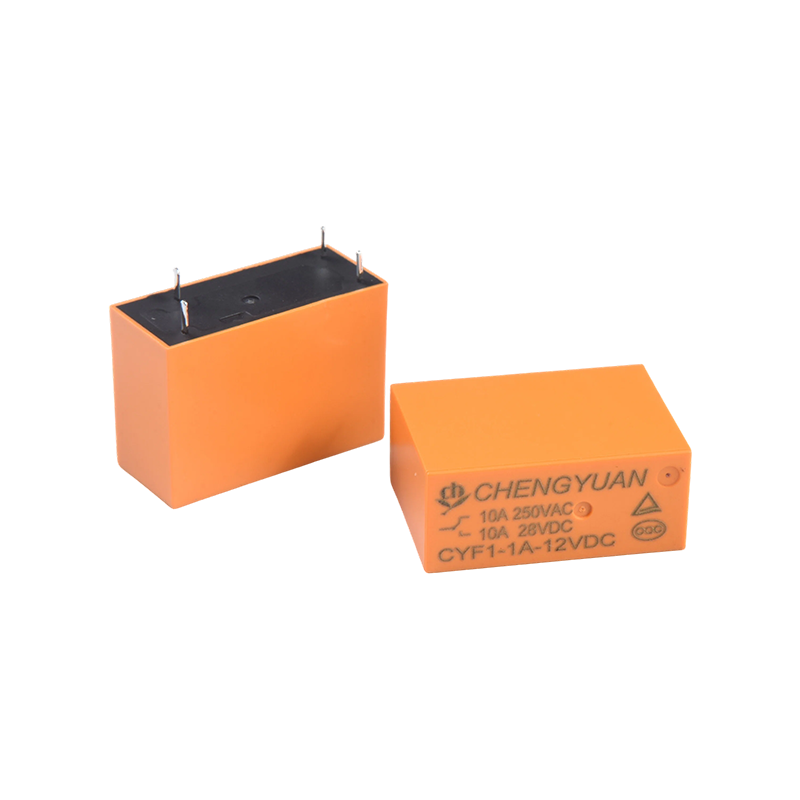

特点:
• 超高压承受性能:可承受高达5000伏的电压,提供优异的绝缘性能,降低电路击穿风险,提高设备运行安全性。
• 灵活的线圈电压:支持3VDC-48VDC的宽线圈电压范围,直接匹配各种控制电路电压规格,无需额外的电压转换组件。
• 结构紧凑:体积小,适合高密度PCB安装场景,节省内部设备空间,提高电路布局灵活性。
• 高负载开关容量:接触开关容量高达17安培,额定负载覆盖10A 250VAC/28VDC和16A 250VAC/28VDC,适合中高功率电路开关需求。
• 双重权威认证:经TUV和CQC认证,符合国际和国内安全标准,满足多个市场最终产品应用的需求。
• 方便的 PCB 组装:采用 5 针结构,易于焊接和固定至印刷电路板,从而实现高组装效率并与自动化生产流程兼容。
• 稳定的开关性能:采用单极单掷（SPST）接触形式,提供清晰的开关逻辑和稳定的接触电阻,确保电路开/关开关的可靠性。
适用场景:
• 家用电器:大功率小家电（如电加热器、电磁炉）的电源开/关控制,以及厨房电器的自动控制。
• 工业控制:工业自动化设备、小型PLC控制模块、电机控制电路的信号切换和电源控制。• 智能电力设备:智能配电箱、配电模块、充电桩辅助控制电路,适用于高压、高负荷需求场景。
• 安全设备:用于门禁系统安全监控和电路交换的电源,依靠稳定的性能确保设备的持续运行。
联系数据
|
类型
|
CYF1
|
|
材料接触
|
银合金
|
|
接触电阻
|
最大 100mΩ。(1A 16VDC 时）
|
|
额定负载（电阻负载）
|
10A 250VAC/12A 277VAC
|
16A 250VAC/17A 277VAC
|
|
最大开关电流
|
12A
|
17A
|
|
最大开关电压
|
277VAC
|
|
最大开关功率
|
3324VA
|
4709VAC
|
|
最小开关负载
|
6V 1A
|
|
特征
|
|
运行时间（额定线圈电压）
|
最大 15 毫秒。（无二极管）
|
|
发布时间
|
最大 5 毫秒。( 无二极管）
|
|
绝缘电阻
|
最小 1000MΩ(500VDC）
|
|
介电强度
|
断开触点之间:1000VAC,50/60Hz,持续1分钟
|
|
线圈与触点之间:5000VAC,50/60Hz,持续1分钟
|
|
抗震性
|
破坏性的
|
10-55Hz,双振幅1。5毫米
|
|
功能
|
10-55Hz,双振幅1。5毫米
|
|
抗冲击性
|
功能
|
最小 10G
|
|
破坏性的
|
最小 10G
|
|
耐力
|
机械耐久性 （10800ops./h）
|
10000000 次操作（室温）
|
|
电气耐久性(360ops。/h）
|
100000 次操作（室温）
|
|
环境温度
|
-40℃ ~ +85℃（无冷凝）
|
|
重量
|
约14克
|
线圈数据(20℃)
|
名义上的
电压
（直流电）
|
名义上的
操作
当前的
±10%（mA）
|
线圈电阻
±10%（Ω）
|
名义经营
力量
|
（最大限度）工作电压
（最大限度）
|
释放电压
（分钟）
|
最大允许电压
|
|
3
|
240
|
12。5
|
约0。72W
|
名义的75%
电压
|
名义的5%
电压
|
标称电压的130%
|
|
5
|
144
|
35
|
|
6
|
120
|
50
|
|
9
|
80
|
113
|
|
12
|
60
|
200
|
|
18
|
40
|
450
|
|
24
|
30
|
800
|
|
48
|
15
|
3200
|
|
3
|
180
|
17
|
约0。54W
|
|
5
|
108
|
46
|
|
6
|
90
|
67
|
|
9
|
60
|
150
|
|
12
|
45
|
270
|
|
18
|
30
|
600
|
|
24
|
22。5
|
1067
|
|
48
|
11。25
|
4267
|
上面显示的数据是初始值。请勿在线圈上施加最大允许电压超过 10 分钟,以避免线圈过热。

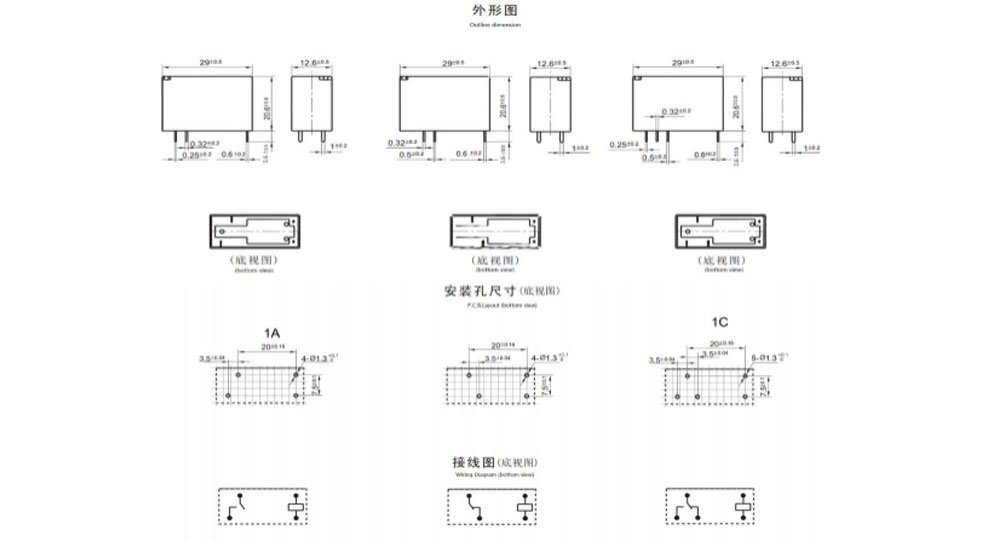

轮廓尺寸、接线图、PCB 布局（单位:mm）

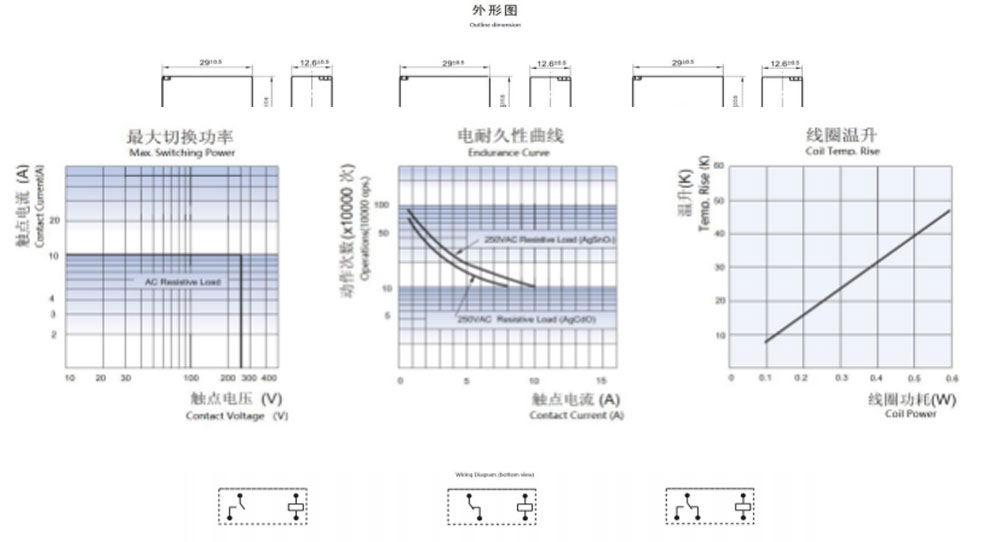

特征曲线
订购信息
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1:类型:CYF1
2:带H:高接触负载,16A 不带H:标准负载,10A
3:杆数:1-1杆
4:接触安排:C Fom C; H 来自 A; B 来自 B
5:标称电压:3、5、6、9、12、18、24、48VDC
6:外壳颜色:T -透明、H-黑色、L-蓝色
7:线圈功率:D-0。72W L-0。54W
8:防护结构:防S-Flux,
SH-密封型可清洗
9:特殊参数:零标准类型
字母或数字-特殊要求
防磁继电器不能在含有H2S、SO2、NO2、灰尘等污染物的环境中使用。
在 PCB 上组装防磁通继电器后,不建议进行水清洁或表面处理。
免责声明:本说明书仅供参考。规格如有更改,恕不另行通知。
我们无法评估每个可能应用程序的所有性能和所有参数。因此,用户应该处于正确的选择位置
适合其自身应用的产品。对于密封继电器,安装和清洁后,请在使用前打开外壳上的通风孔。如有任何疑问,请联系成源寻求技术服务。然而,用户有责任确定应该使用哪种产品。
