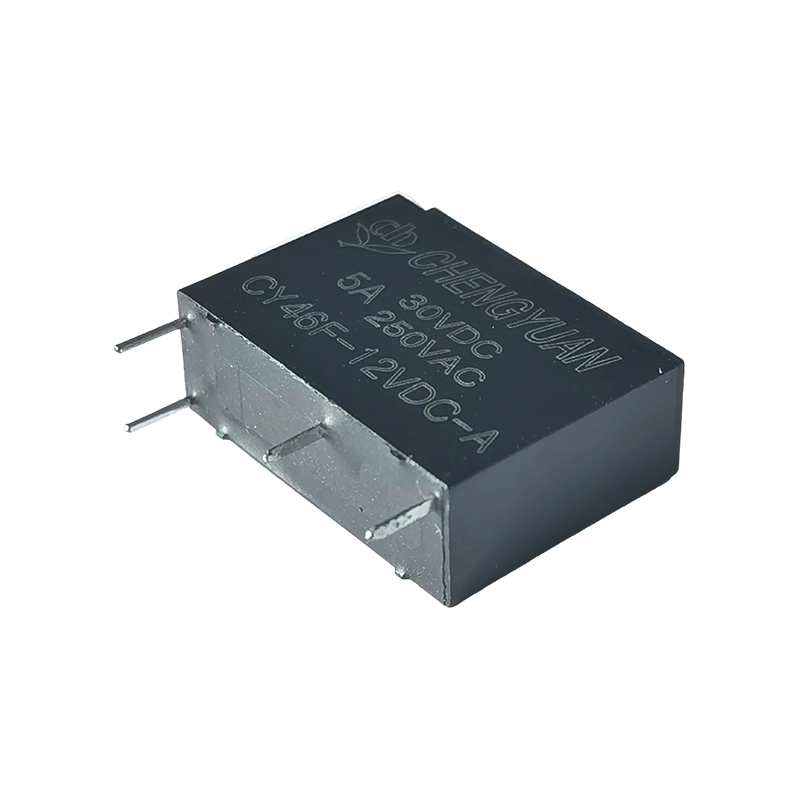

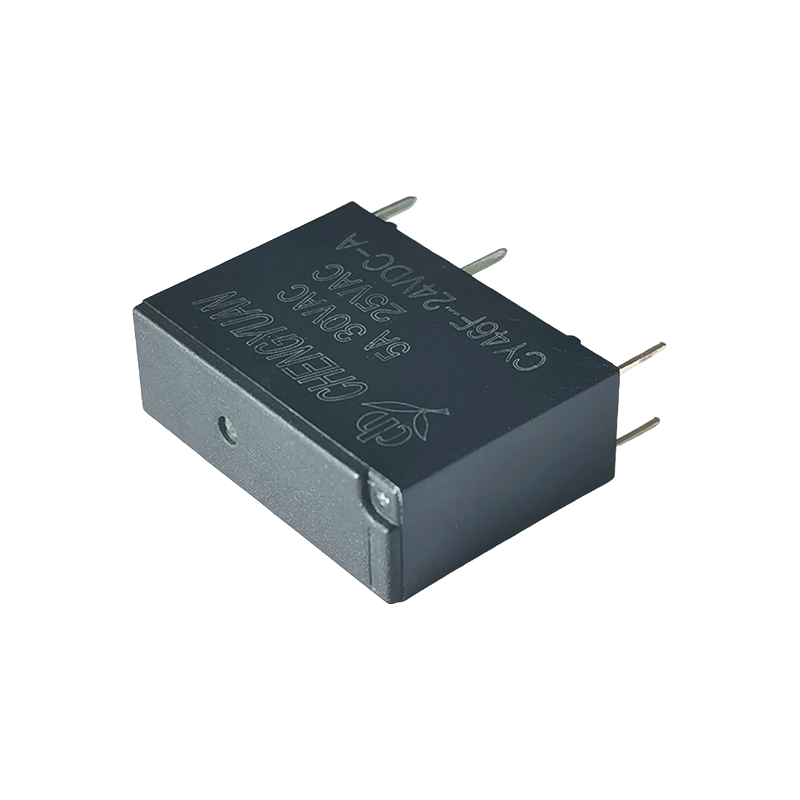

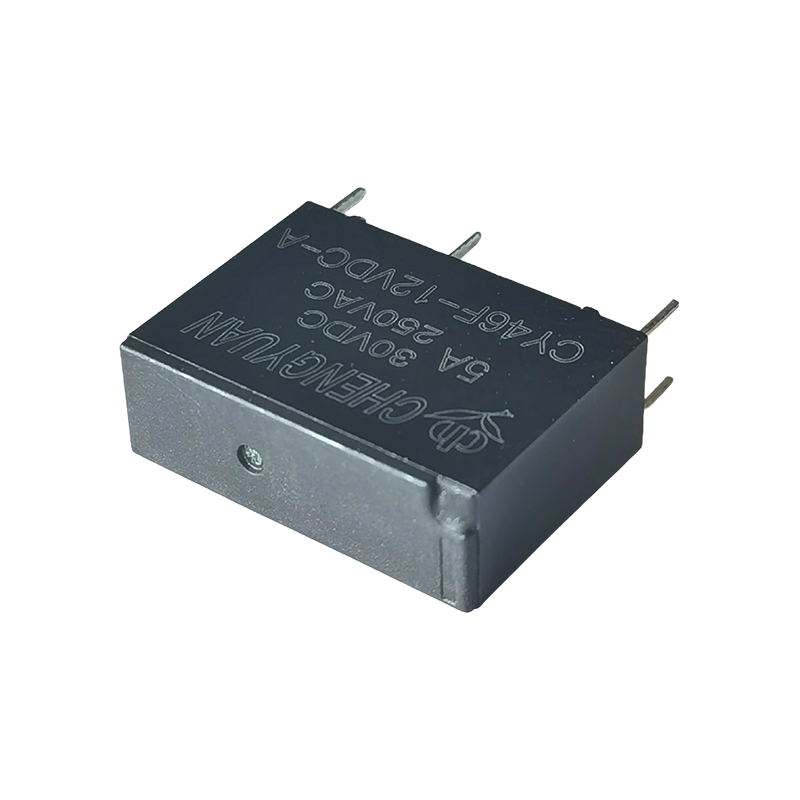

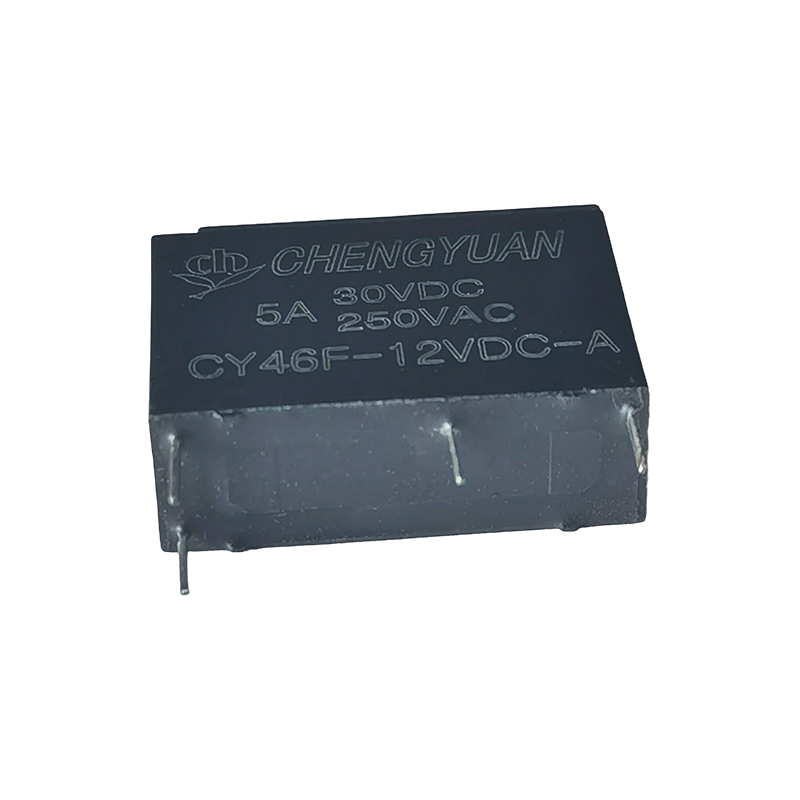

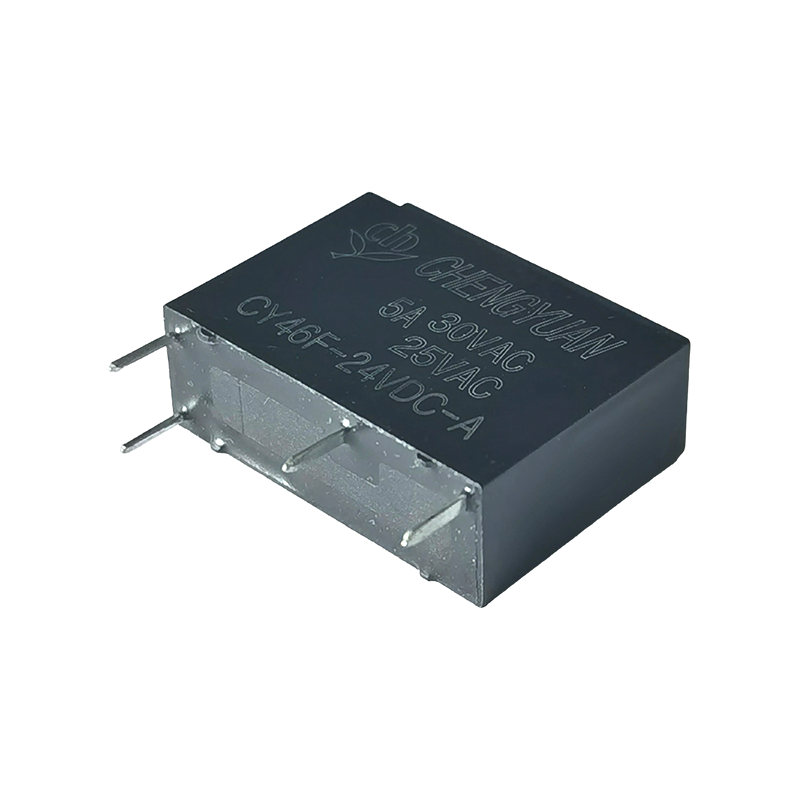

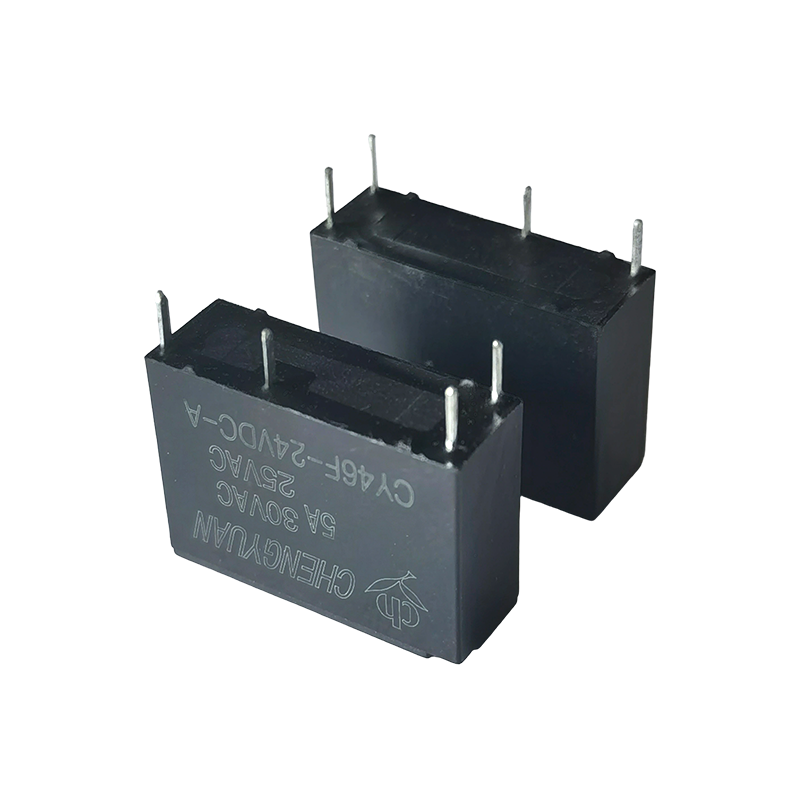

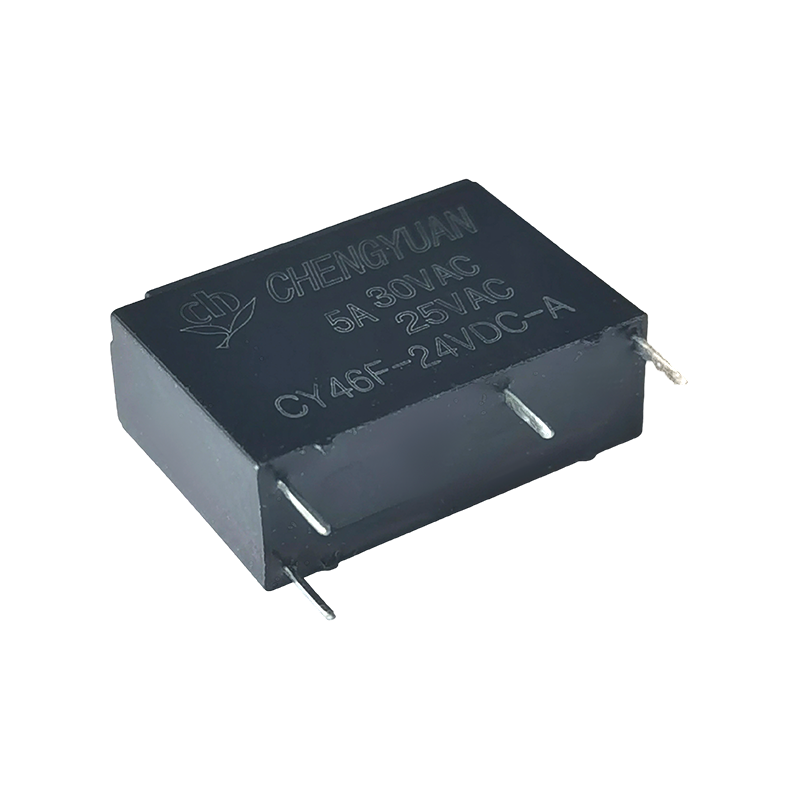

特点
• 小型（20*7.2*16.6mm)，适用于高密度电路板
• 高耐压：4000V（线圈触点间）
• 5A 触点切换能力
典型用途:
1.小型家用电器：迷你电饭煲、小型加湿器、便携式电水壶、家用小风扇等小型家电的电源通断控制，适配产品小型化设计需求；
2.消费电子设备：充电宝、小型适配器、数码产品充电控制模块、小型影音播放器的电路切换，依托超小体积适配密集 PCB 布局；
3.工业辅助控制：小型传感器信号切换、微型 PLC 扩展模块、自动化设备的辅助控制回路（如指示灯控制、小型电磁阀驱动），适配 5VDC-24VDC 常见工业控制电压；
4.智能家居终端：智能传感器节点、小型智能开关、无线遥控接收模块的电源管理，契合智能家居设备低功耗、小型化的设计要求；
5.安防与医疗辅助设备：小型安防探测器（如门窗磁、烟雾报警器）的信号触发电路、便携式医疗辅助设备（如小型血氧仪）的内部电路切换，保障稳定运行；
6.汽车电子辅助：汽车内饰小型电器（如车载小风扇、氛围灯）的控制回路，适配车载 12VDC 常见电压规格。
触点参数
|
型号
|
CY46F
|
|
触点材料
|
银合金
|
|
接触电阻
|
最大100mΩ ( 1A 16VDC)
|
|
额定负载（阻性）
|
5A250VAC
|
|
最大切换电流
|
5A
|
|
最大切换电压
|
250VAC
|
|
最大切换功率
|
1250VA
|
|
最小切换负载
|
6V 1A
|
|
性能参数
|
|
吸合时间（额定电压）
|
最大20ms (不加二极管)
|
|
释放时间
|
最大10ms(不加二极管)
|
|
绝缘电阻
|
最小 1000MΩ ( 500VDC)
|
|
介质耐压
|
触点与触点间:750VAC, 50/60Hz for 1min
|
|
触点与线圈间 : 4000VAC , 50/60Hz for 1min
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min
|
|
耐久
|
10G Min
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10,000,000次
|
|
电气寿命（每小时360次，室温）
|
100,000次
|
|
环境温度
|
-40℃~+85℃(不冷凝)
|
|
重量
|
约3.9g
|
|
线圈参数 (20℃)
|
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
5
|
40
|
125
|
约0.20W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
6
|
33.33
|
180
|
|
9
|
22.22
|
720
|
|
12
|
16.67
|
405
|
|
18
|
11.11
|
1620
|
|
24
|
8.33
|
2880
|
|
5
|
72
|
69
|
约0.36W
|
|
6
|
60
|
100
|
|
9
|
40
|
225
|
|
12
|
30
|
400
|
|
18
|
20
|
900
|
|
24
|
15
|
1600
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

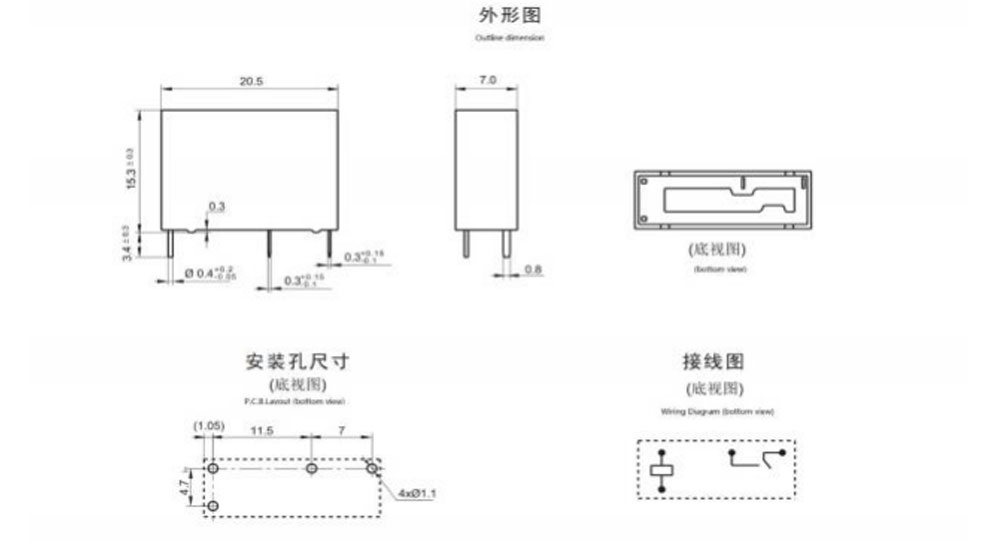

外形尺寸图、接线图、安装孔位图 （单位：mm)

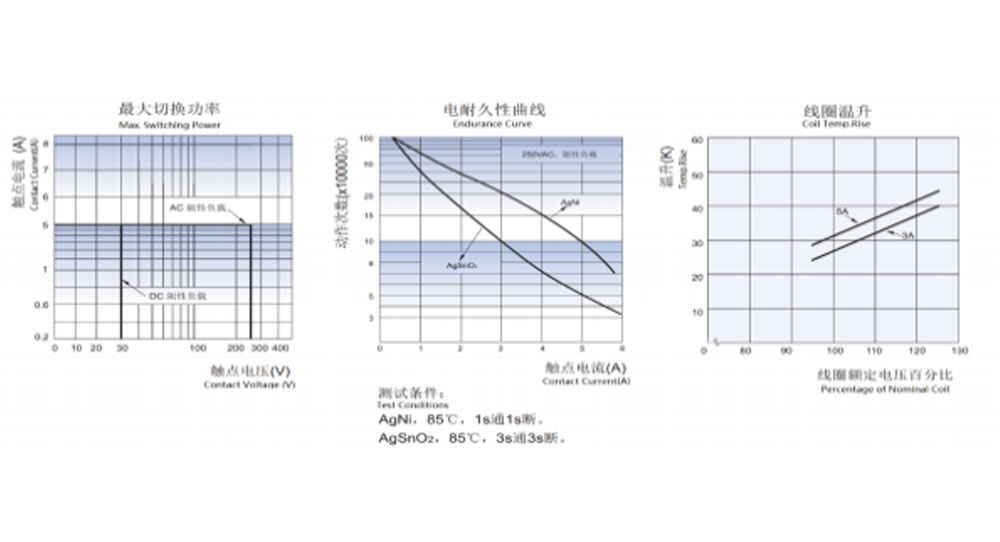

性能曲线图
订货标记
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1：型号：CYF3
2: 触点组数: 1-1Pole
3: 触点形式:C 基准为 C；H 基准为 A；B 基准为 B
4: 额定电压: 5,6,9,12,18,24VDC
5: 线圈功耗: D-0.36W L-0.2W
6: 封装形式: S-塑封式
SH-防水式
7: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（XX ），由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
