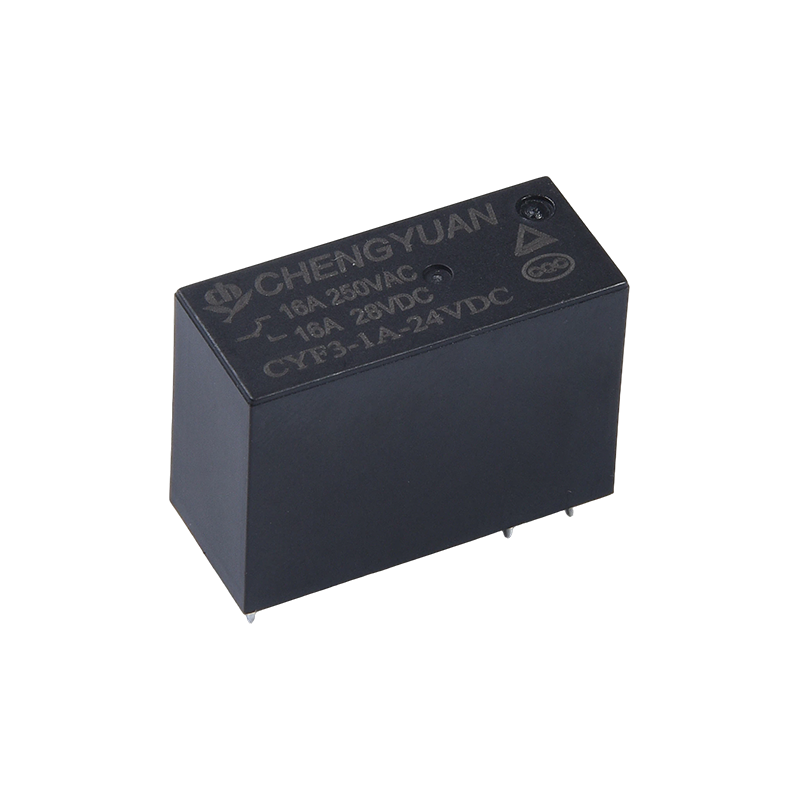

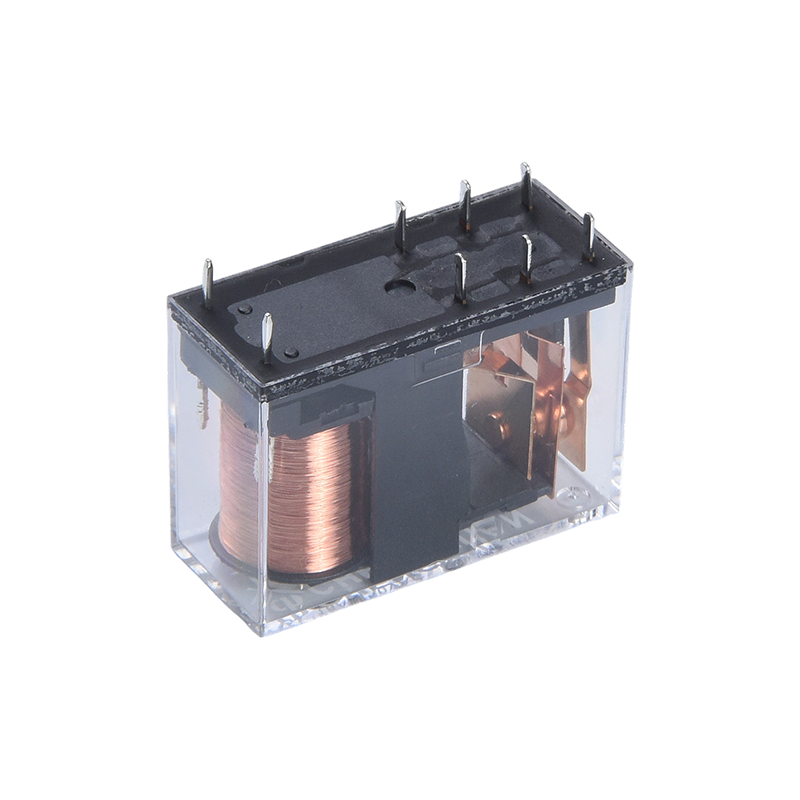

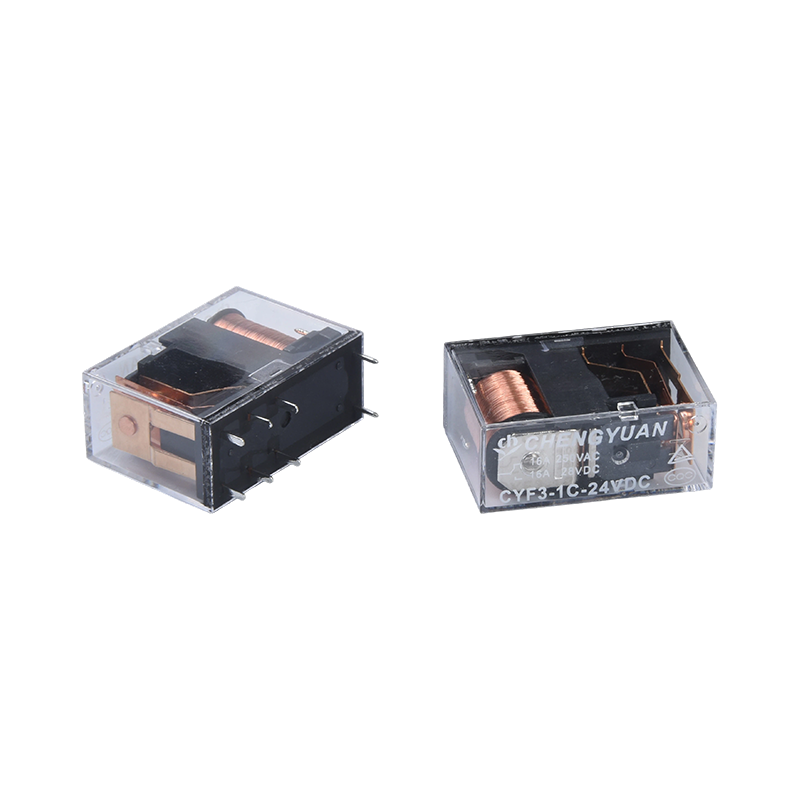

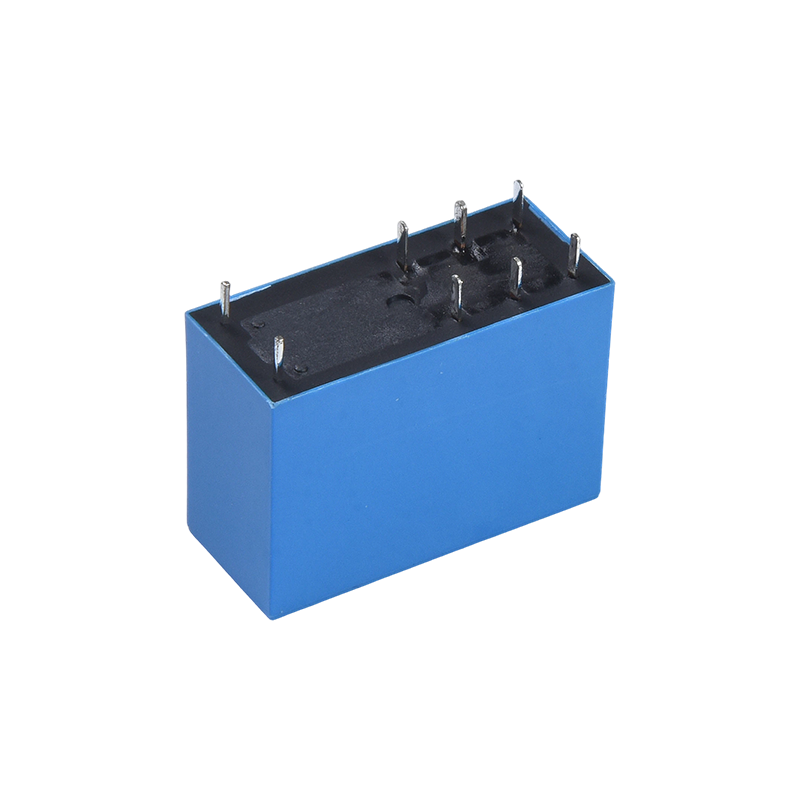

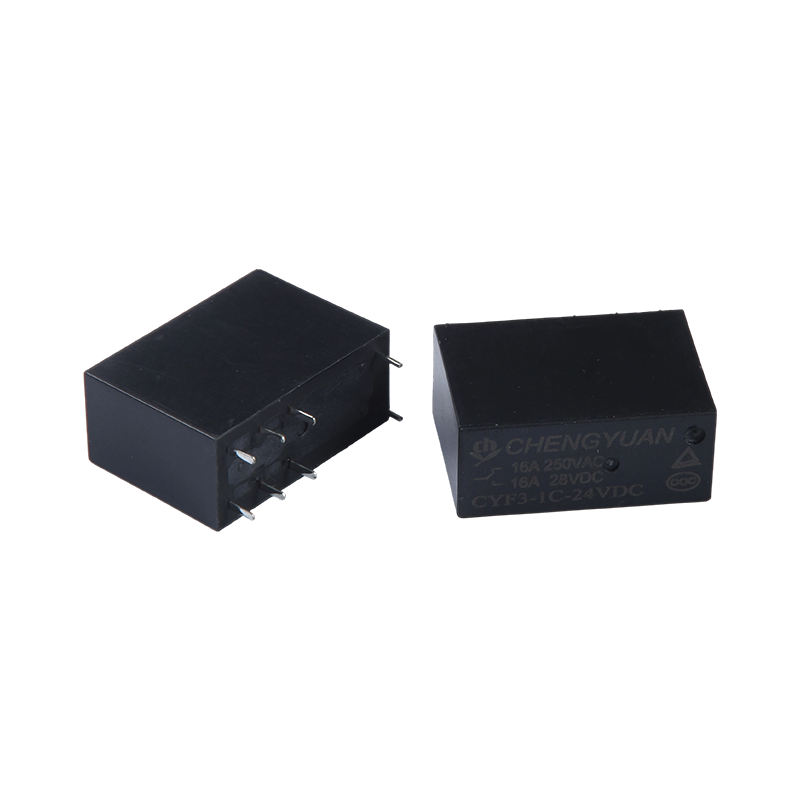

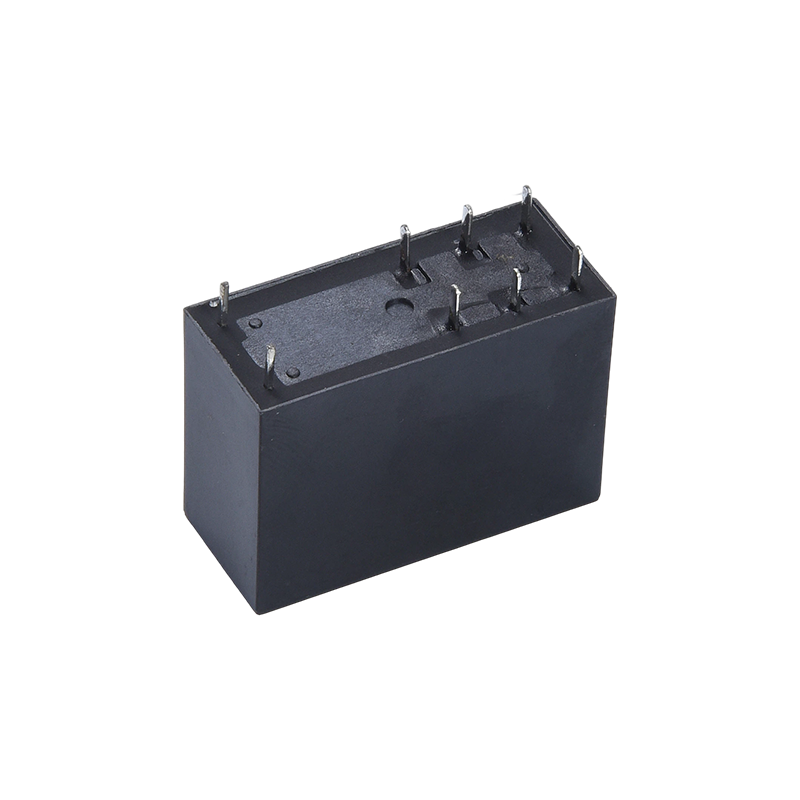

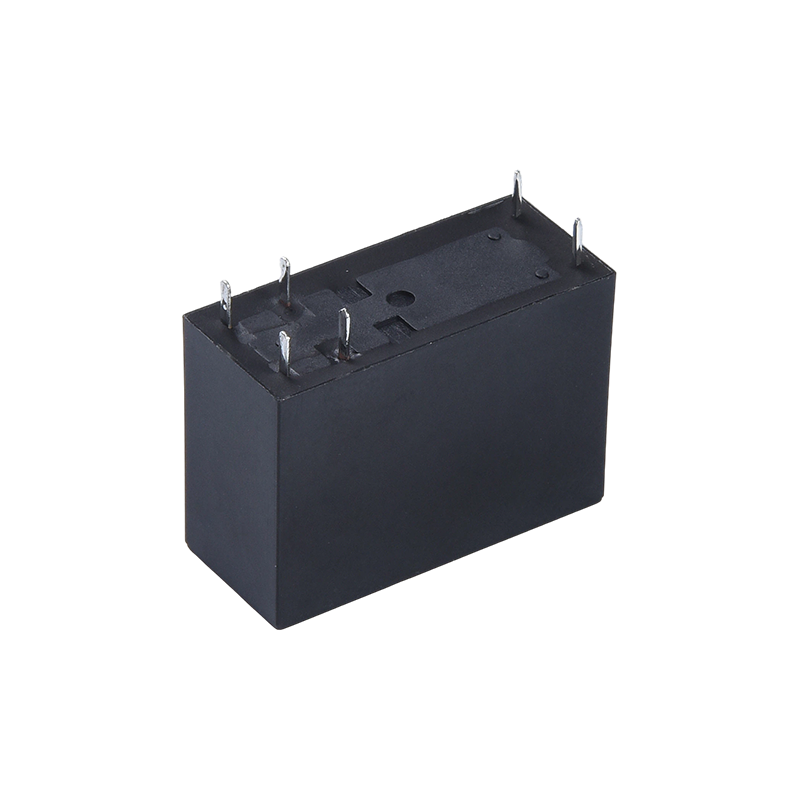

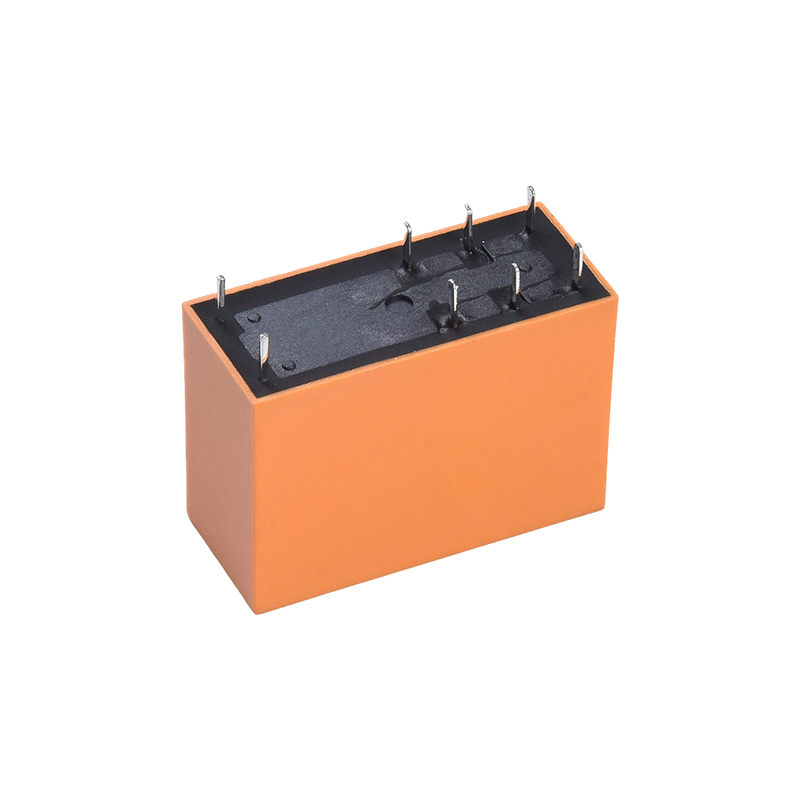

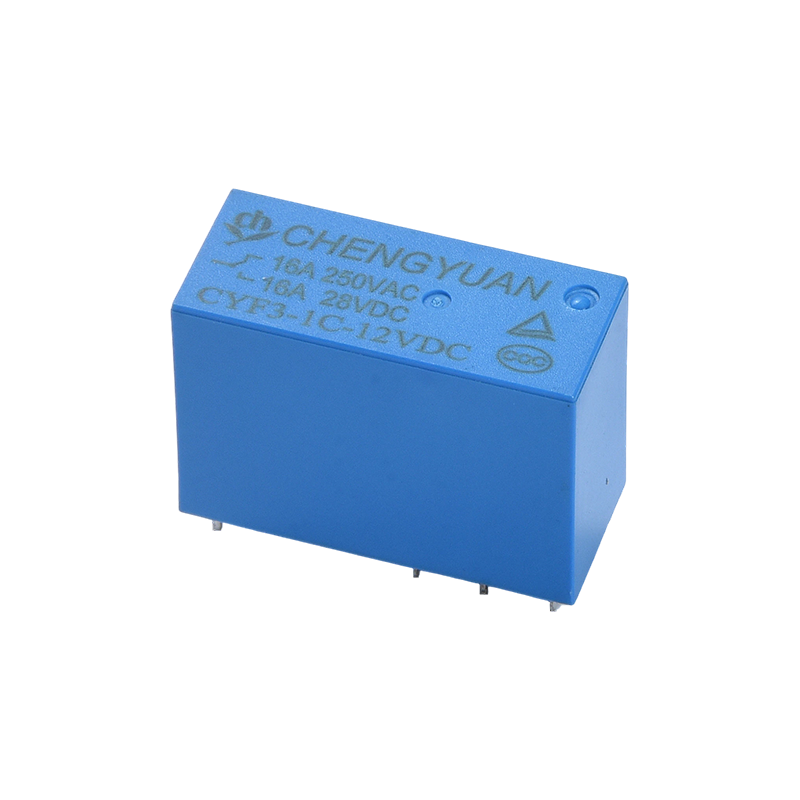

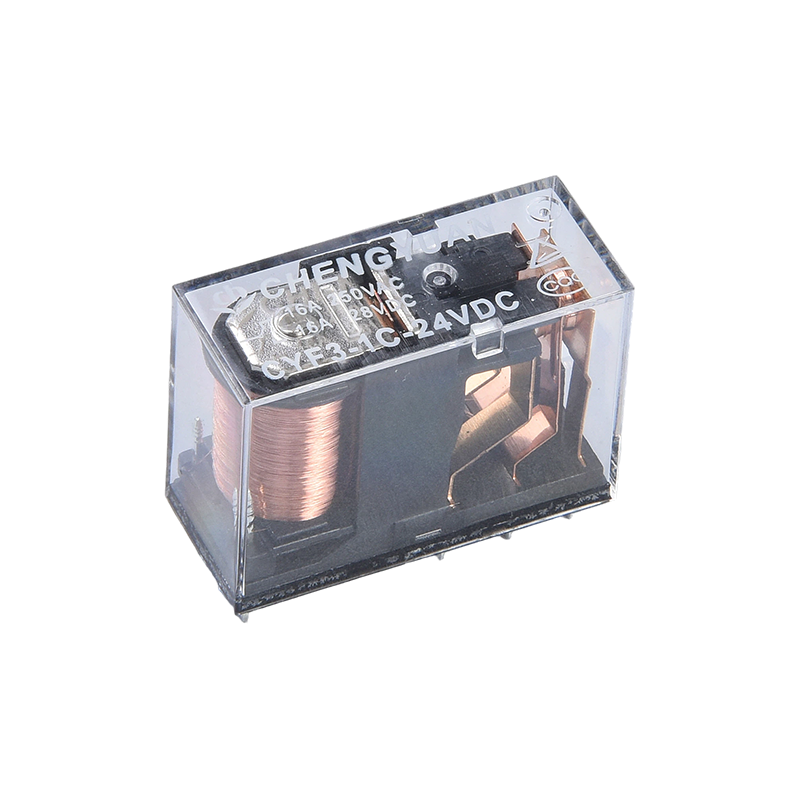

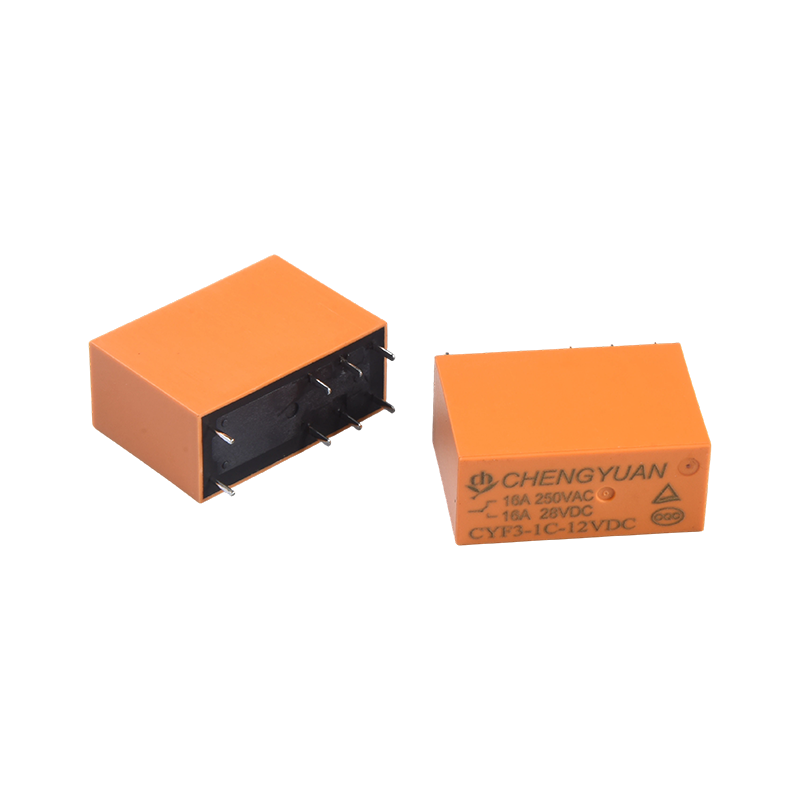

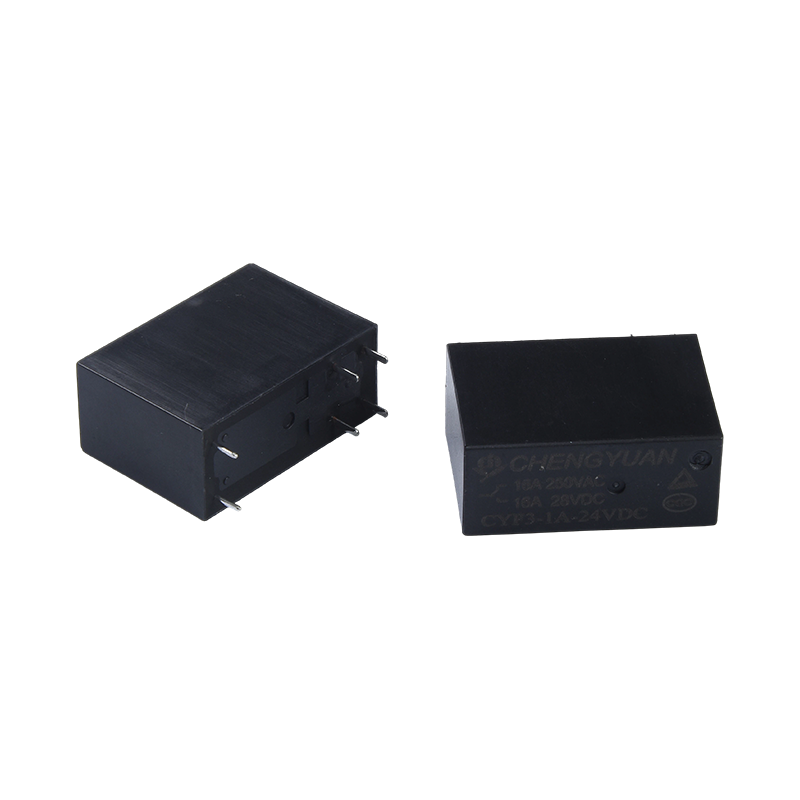

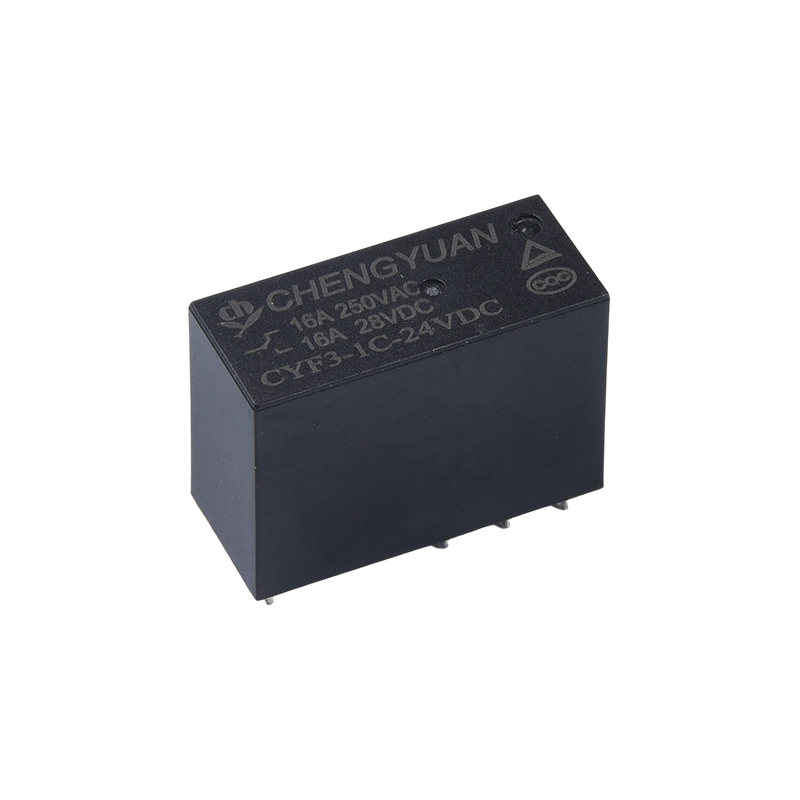

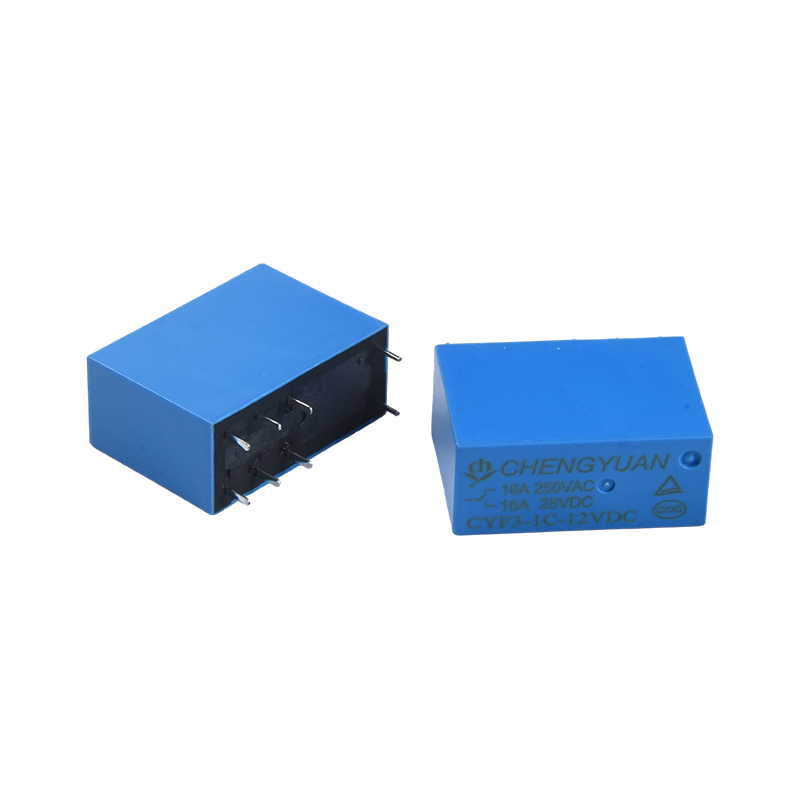

产品详情
高负载与耐压：触点切换能力达17安培，线圈与触点间耐压5000伏，适用于高负载和高隔离要求的电路环境。
紧凑设计：体积小巧，适合高密度PCB安装，节省设备内部空间。
广泛用途：适用于通讯设备、安全系统、办公设备以及家用电器如空调、微波炉等，同时也用于工业自动化、UPS电源、机床电气和音响控制等领域。
可靠触点配置：提供多种触点负载选项，包括2组5A/8A以及1组10A、12A、16A配置，满足不同自动控制电路的需求。
适用环境：
电气环境：适用于控制电压和负载电流频繁切换的微功率控制电路。
物理环境：可安装在空间受限的密集型PCB布局中，常见于各类电器控制板内部。
工作条件：适用于多数室内电器与工业设备环境，常见于通风良好、无剧烈震动的安装位置。
兼容系统：可集成于自动控制、电源管理及安全报警等系统中，实现电路的可靠隔离与开关控制。
触点参数
|
型号
|
CYF3
|
|
触点材料
|
银合金
|
|
接触电阻
|
最大100mΩ (at 1A 16VDC)
|
|
额定负载（阻性）
|
16A250VAC /17A 277VAC
|
|
最大切换电流
|
16A
|
|
最大切换电压
|
277VAC
|
|
最大切换功率
|
4709VA
|
|
最小切换负载
|
6V 1A
|
|
性能参数
|
|
吸合时间（额定电压）
|
最大15ms(不加二极管 )
|
|
释放时间
|
最大5ms (不加二极管)
|
|
绝缘电阻
|
最小 1000MΩ (at 500VDC)
|
|
介质耐压
|
触点与触点间 :1000VAC, 50/60Hz for 1min
|
|
触点与线圈间 : 5000VAC , 50/60Hz for 1min
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min
|
|
耐久
|
10G Min
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10000000次
|
|
电气寿命（每小时360次，室温）
|
100000次
|
|
环境温度
|
-40℃~+85℃(不冷凝)
|
|
重量
|
约14g
|
|
线圈参数( 20℃)
|
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
3 240 12.5
|
5
|
144
|
35
|
|
6
|
120
|
50
|
|
9
|
80
|
113
|
|
12
|
60
|
200
|
|
18
|
40
|
450
|
|
24
|
30
|
800
|
48 15 3200
|
约0.72W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
3 180 17
|
5
|
108
|
46
|
|
6
|
90
|
67
|
|
9
|
60
|
150
|
|
12
|
45
|
270
|
|
18
|
30
|
600
|
|
24
|
22.5
|
1067
|
48 11.25 4267
|
约0.54W
|
|
|
|
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。
|
外形尺寸图、接线图、安装孔位图 （单位：mm)
性能曲线图
订货标记
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1：型号：CYF3
2: 触点组数: 1-1Pole
3: 触点形式: 尺寸 C 以 C 为基准；尺寸 H 以 A 为基准；尺寸 B 以 B 为基准
4: 额定电压: 3,5,6,9,12,18,24,48VDC
5: 外壳颜色: T -透明,;H-黑色; L-兰色
6: 线圈功耗r: D-0.72W L-0.54W
7: 封装形式: S-塑封式
SH-防水式
8: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（XX ），由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
