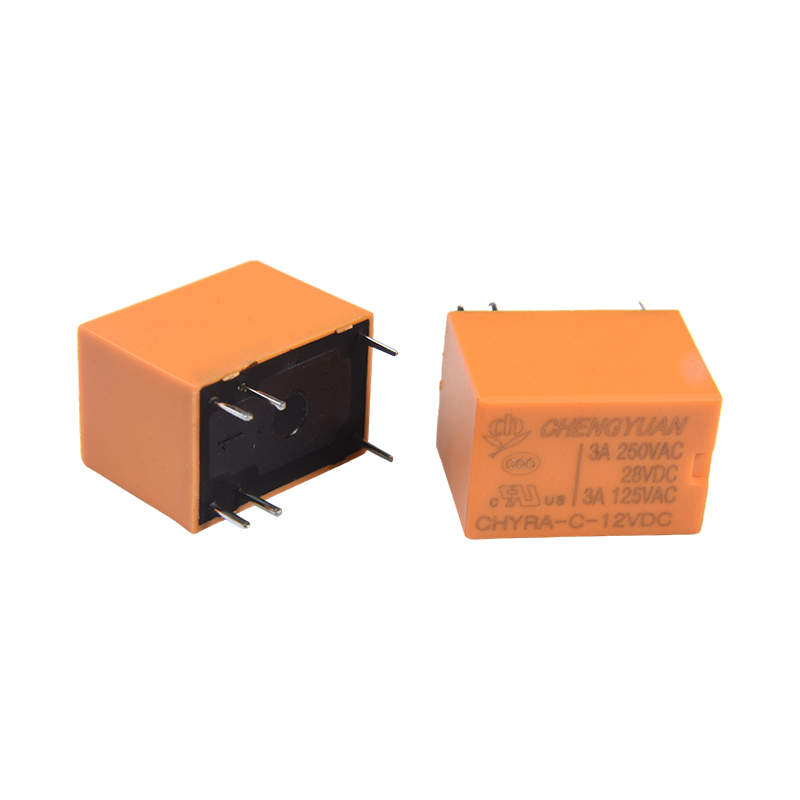

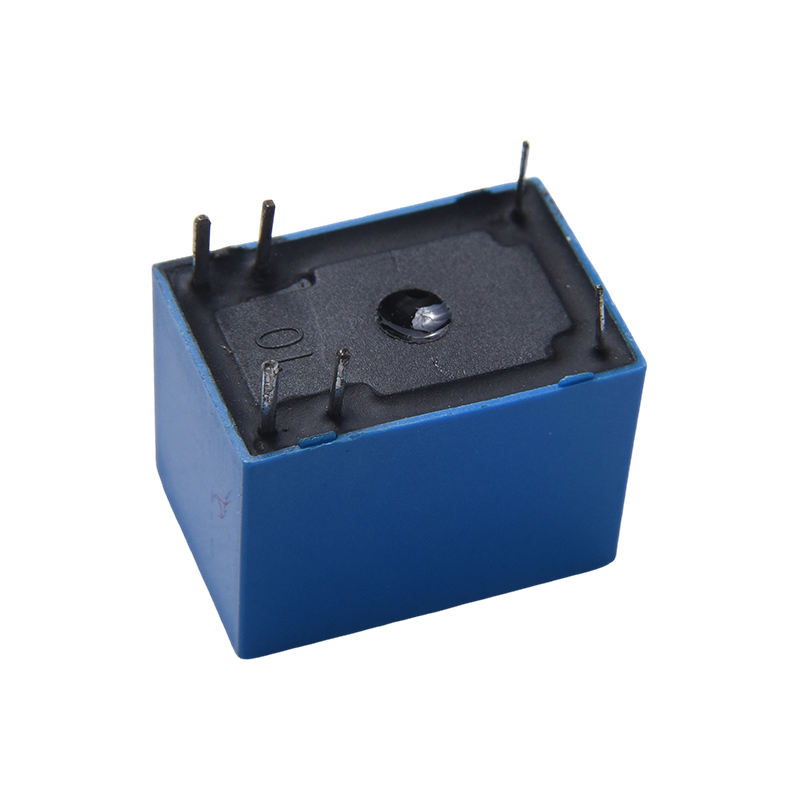

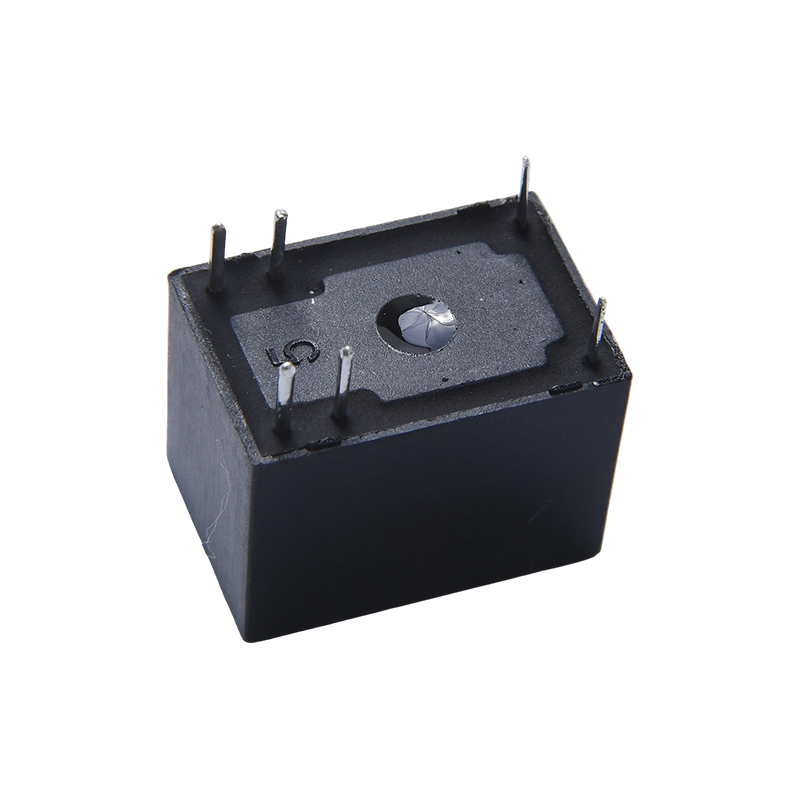

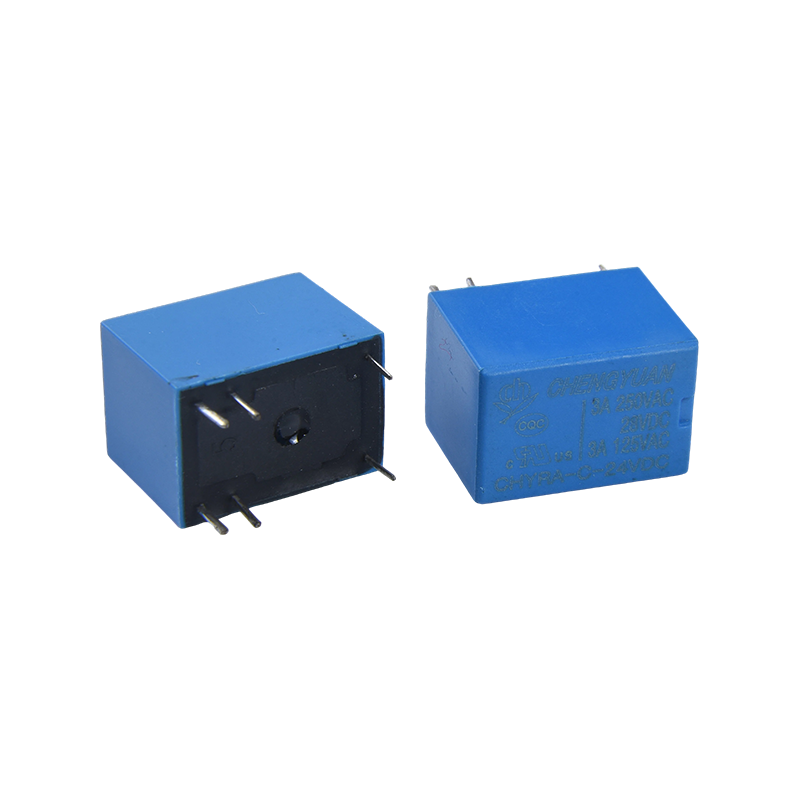

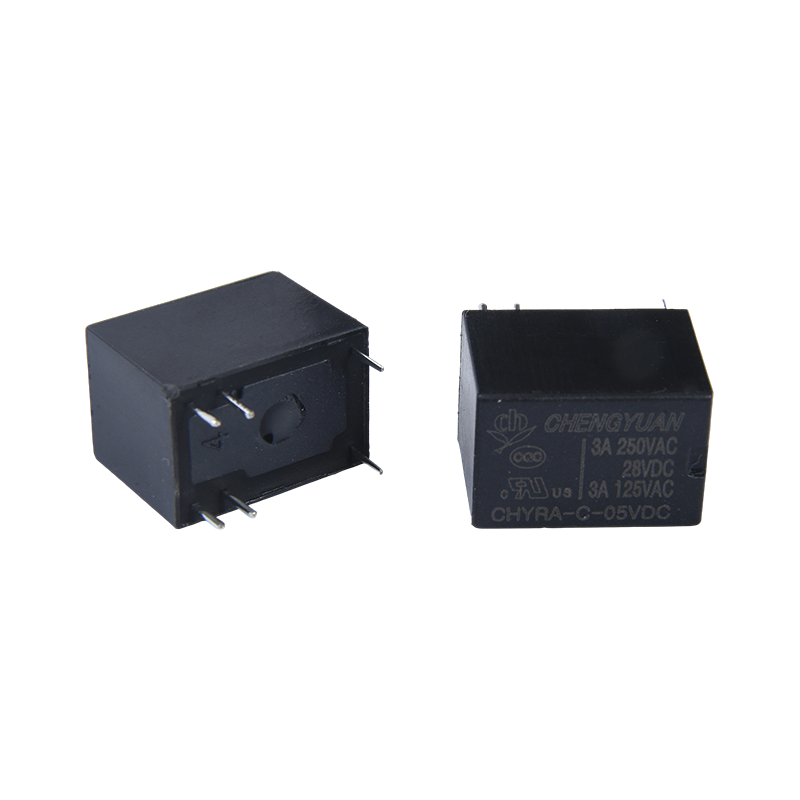

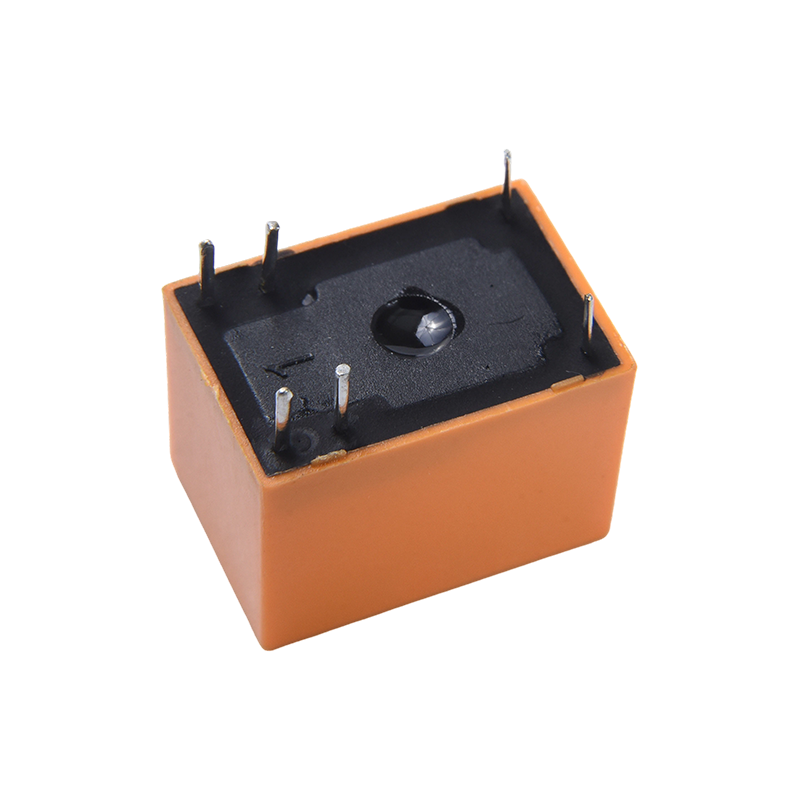

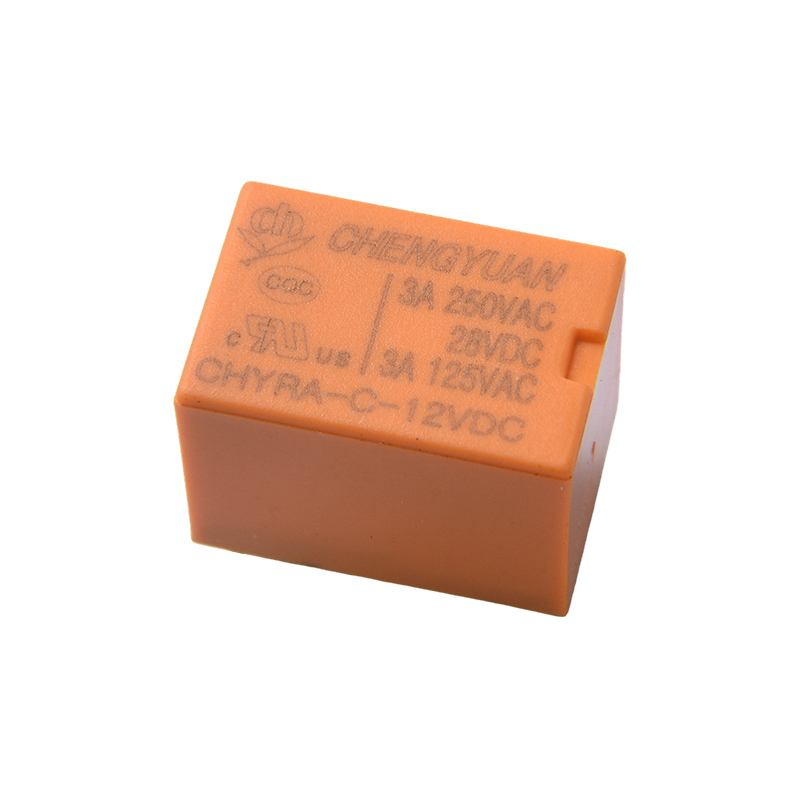

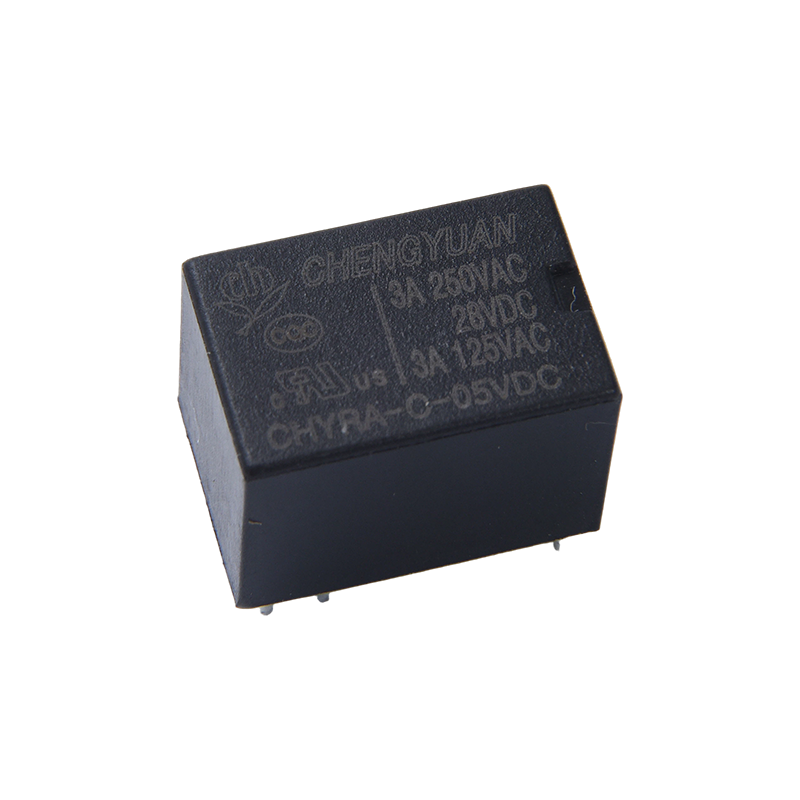

产品特点：
高触点切换能力： 除常规3A负载外，触点支持16安的切换，能够应对电路中的瞬时大电流需求。
超低功耗： 线圈功耗仅为0.2W，显著降低系统能耗，适合电池供电或低功耗设备。
高耐压隔离： 介电强度高，确保输入与输出回路之间的可靠电气隔离，保护后端控制电路。
紧凑设计： 小型化结构优化了空间利用，适用于PCB板上的高密度安装。
广泛的认证标准： 通过CQC和UL认证，符合国际安全标准，确保产品的品质与合规性。
灵活的线圈电压： 提供3VDC至48VDC的宽范围线圈电压，便于适配不同的控制电路电压。
典型用途：
工业自动化： 用于控制电机、电磁阀及各类自动化仪表，实现信号隔离与电路通断。
智能家居： 应用于灯光控制、窗帘电机控制等场景，作为低功耗控制的核心元件。
安防系统： 用于门禁控制及门磁锁控制单元，实现门锁状态的检测与开关控制。
通信设备： 适用于交换机等通信设施，负责信号的路由、保护及隔离传输。
电路保护： 在控制电路中隔离大电流或高电压，防止干扰损坏敏感元件
|
型号
|
CHYRA
|
|
触点材料
|
银合金
|
|
接触电阻
|
100mΩ 最大(at 1A 16VDC)
|
|
额定负载（阻性）
|
3A/12V0AC
|
|
最大切换电流
|
3A
|
|
最大切换电压
|
125VAC
|
|
最大切换功率
|
360VA
|
|
最小切换负载
|
6V 1A
|
性能参数
|
吸合时间（额定电压）
|
最大10ms
|
|
释放时间
|
最大4ms
|
|
绝缘电阻
|
最小 1000MΩ ( 500VDC)
|
|
介质耐压
|
触点与触点间:500VAC, 50/60Hz 耐压持续 1 分钟
|
|
触点与线圈间 : 750VAC , 50/60Hz 耐压持续 1 分钟
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min
|
|
耐久
|
10G Min
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10000000次
|
|
电气寿命（每小时360次，室温）
|
100000次
|
|
环境温度
|
-40℃~+85℃(不冷凝 )
|
|
重量
|
约3.7g
|
|
线圈参数( 20℃)
|
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
3
|
120
|
25
|
约0.36W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
5
|
72
|
69
|
|
6
|
60
|
100
|
|
9
|
40
|
225
|
|
12
|
30
|
400
|
|
24
|
15
|
1600
|
|
3
|
66.67
|
45
|
约0.2W
|
|
5
|
40
|
125
|
|
6
|
33.33
|
180
|
|
9
|
22.22
|
405
|
|
12
|
16.67
|
720
|
|
24
|
8.33
|
2880
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

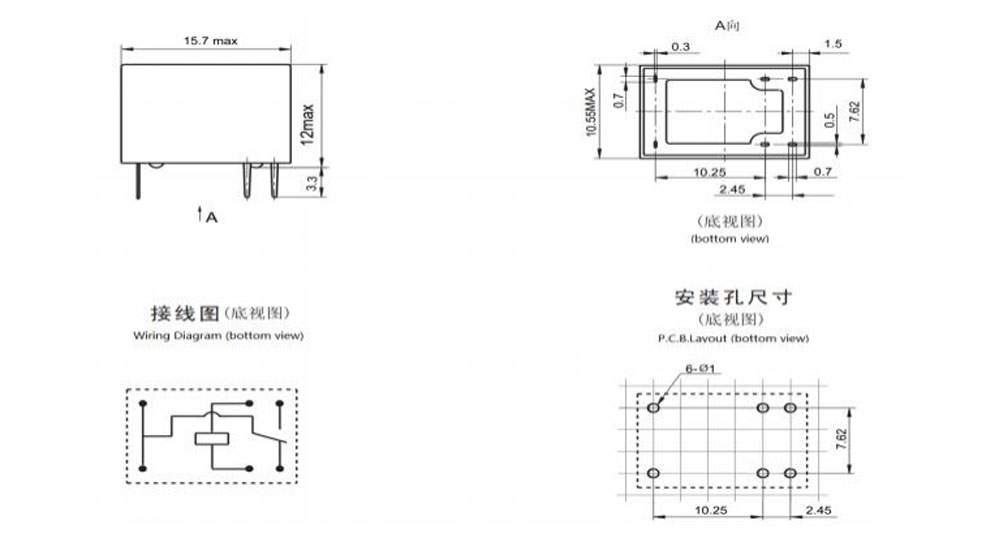

外形尺寸图、接线图、安装孔位图 （单位：mm)

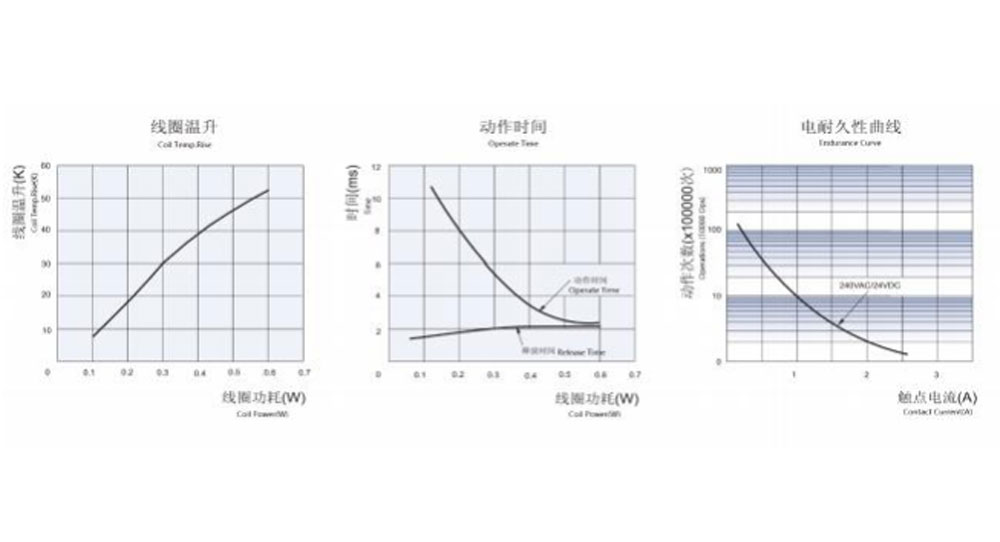

性能曲线图
订货标记
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：型号：CHYRA
2: 触点形式: C Fom C ; H From A ; B From B
3: 额定电压: 3,5,6,9,12,24VDC
4: 外壳颜色: H-黑色; L-兰色,Y -黄色
5: 线圈功耗: D-0.36W L-0.2W
6: 封装形式: S-塑封式
SH-防水式
7: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（XX ），由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
