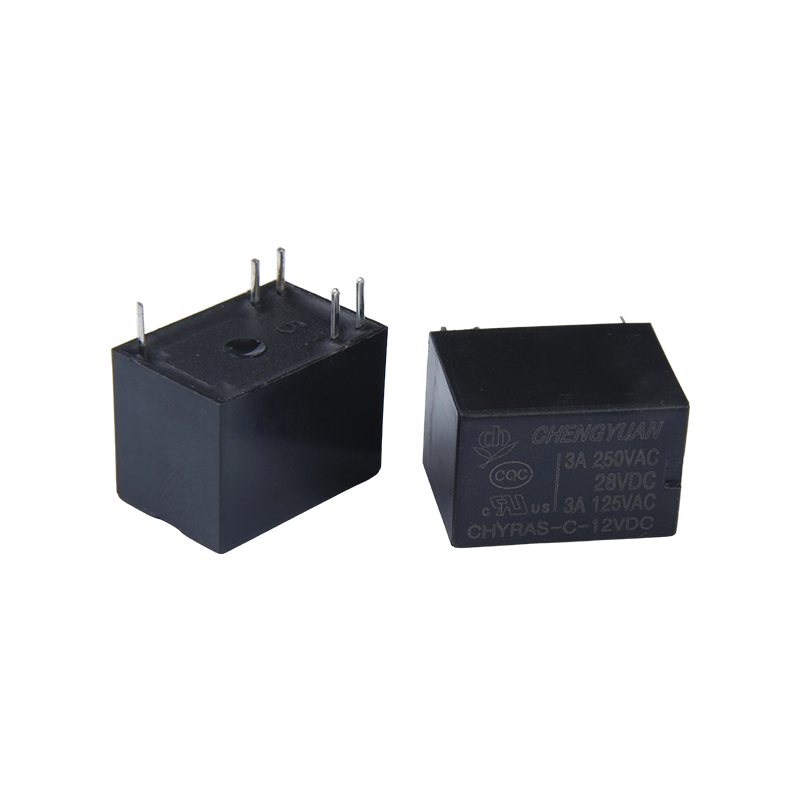

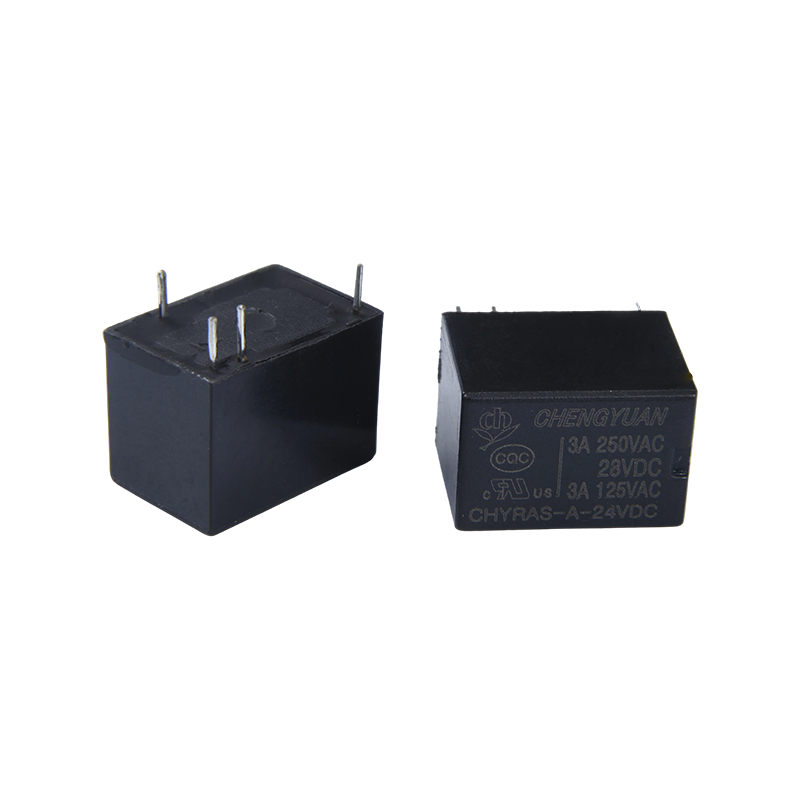

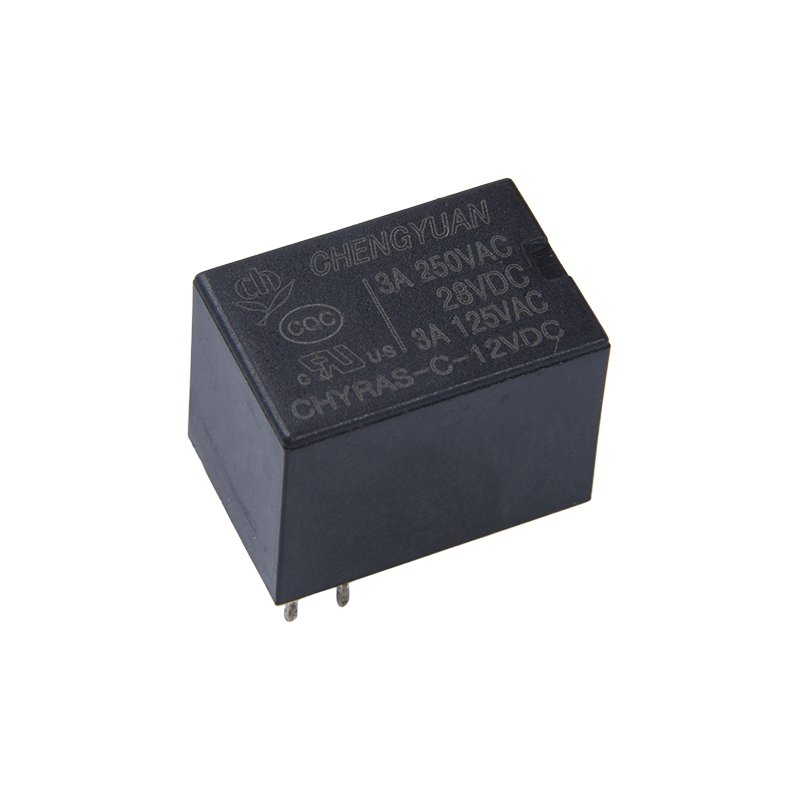

核心优势
1. 高灵敏度响应：200mW高灵敏度线圈，可快速响应微弱控制信号，提升信号控制的精准度；
2. 环境适应性强：密封式结构设计，有效抵御灰尘、湿气等环境因素影响，延长使用寿命；
3. 低功耗适配：0.2W低功耗设计，适配电池供电或低功耗要求的设备，降低终端产品的整体能耗；
4. 通用性广泛：宽电压兼容、标准PCB封装及多场景适配性，可覆盖通讯、安防、办公、家电等多个领域，提升产品复用率。

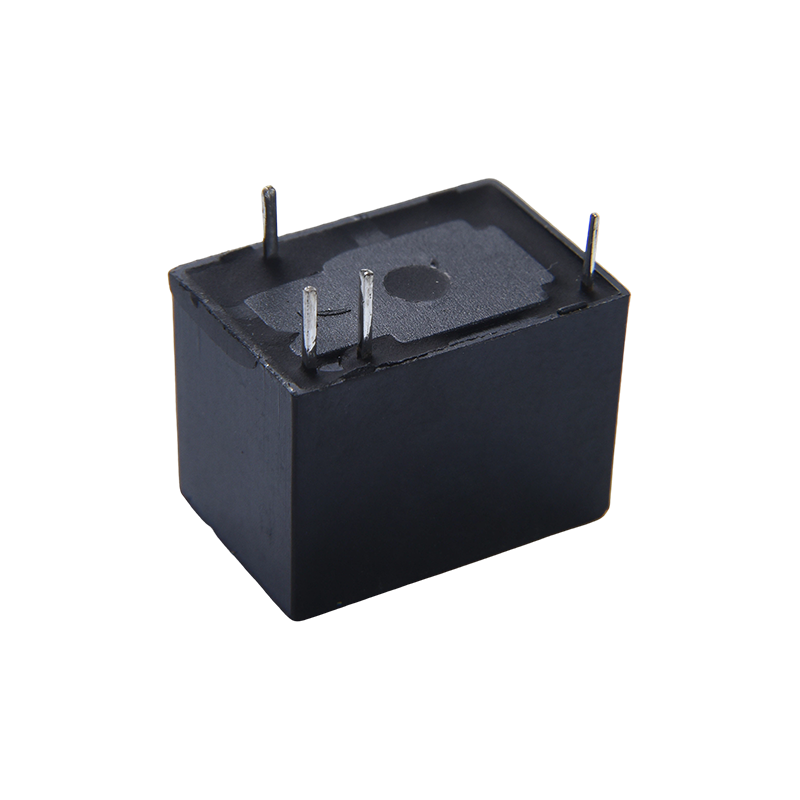

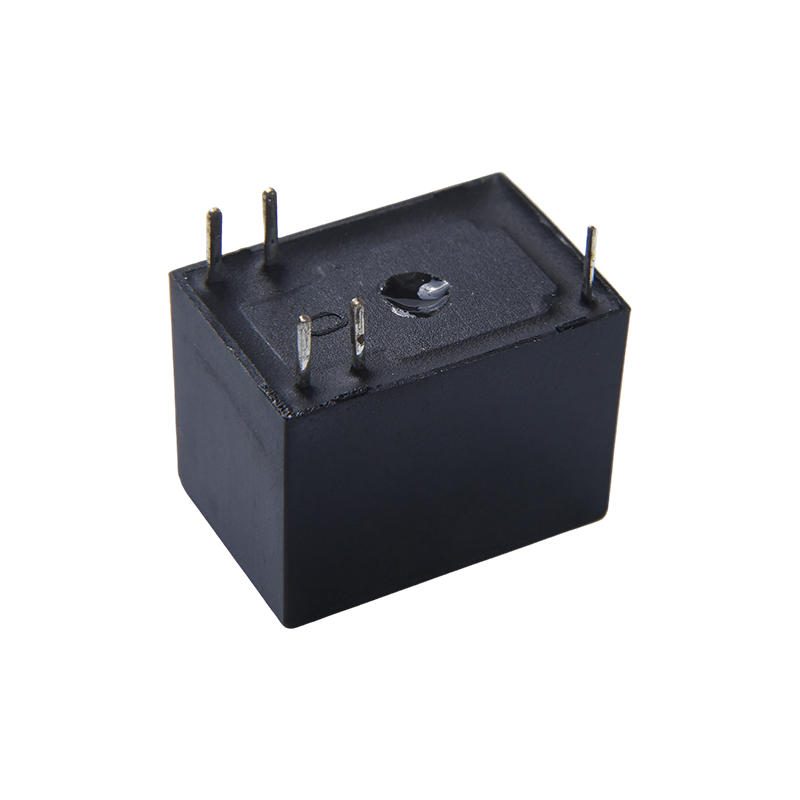

产品结构与安装特点
1. 封装与引脚设计：采用5PIN PCB封装，引脚布局规范，便于自动化焊接与批量组装，适配高密度PCB板设计；
2. 超小型尺寸：体积小巧，可满足设备内部紧凑安装需求，节省PCB板空间，助力终端产品小型化升级；
3. 密封式结构：采用密封性设计，可有效防尘、防潮、防异物侵入，提升在复杂环境下的使用寿命。
核心功能与适用场景
1. 核心功能：实现信号隔离、信号控制与电路保护功能，可隔离控制端与负载端电路，保护核心控制元件；
2. 通讯设备领域：适用于交换机等通讯设备的信号切换与电路控制，保障信号传输的稳定性；
3. 安全与安防设备：可作为安防门禁系统、监控设备的控制单元，实现门磁锁开关状态检测与控制，以及安全报警信号的传输控制；
4. 办公设备领域：适配打印机、复印机等办公设备的内部信号控制，提升设备运行的精准性；
5. 家用电器领域：用于小型家电的辅助信号控制，如家电内部的电路切换与保护，匹配家电低功耗设计需求；
6. 工业自动化领域：适用于工业自动化设备中的小型信号控制环节，实现设备各模块的协同运行控制。
触点参数
|
型号
|
CHYRAS
|
|
触点材料
|
银合金
|
|
接触电阻
|
最大100mΩ(1A 16VDC)
|
|
额定负载（阻性）
|
3A/12V0AC
|
|
最大切换电流
|
3A
|
|
最大切换电压
|
125VAC
|
|
最大切换功率
|
360VA
|
|
最小切换负载
|
6V 1A
|
|
性能参数
|
|
吸合时间（额定电压）
|
最大10ms
|
|
释放时间
|
最大4ms
|
|
绝缘电阻
|
最小 1000MΩ (at 500VDC)
|
|
介质耐压
|
触点与触点间:500VAC, 50/60Hz 持续 1 分钟
|
|
触点与线圈间 : 750VAC , 50/60Hz 持续 1 分钟
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min
|
|
耐久
|
10G Min
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10000000次
|
|
电气寿命（每小时360次，室温）
|
100000次
|
|
环境温度
|
-40℃~+85℃(不冷凝 )
|
|
重量
|
约3.7g
|
|
线圈参数
|
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
3
|
150
|
20
|
约0.45W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
5
|
90
|
55.5
|
|
6
|
75
|
80
|
|
9
|
50
|
180
|
|
12
|
37.5
|
320
|
|
24
|
18.7
|
1280
|
|
3
|
120
|
25
|
约0.36W
|
|
5
|
72
|
69
|
|
6
|
60
|
100
|
|
9
|
40
|
225
|
|
12
|
30
|
400
|
|
24
|
15
|
1600
|
|
3
|
66.67
|
45
|
约0.2W
|
|
5
|
40
|
125
|
|
6
|
33.33
|
180
|
|
9
|
22.22
|
405
|
|
12
|
16.67
|
720
|
|
24
|
8.33
|
2880
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

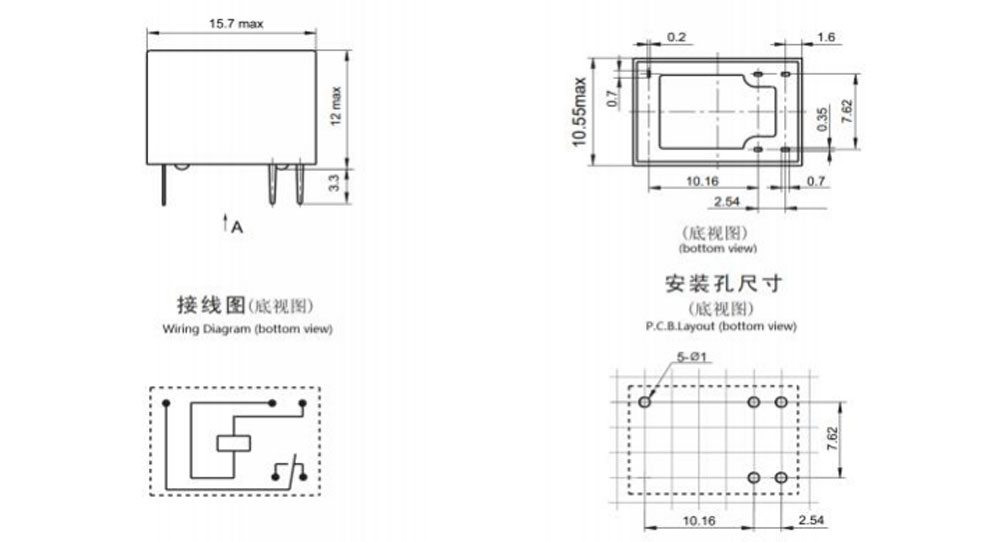

外形尺寸图、接线图、安装孔位图 （单位： mm)

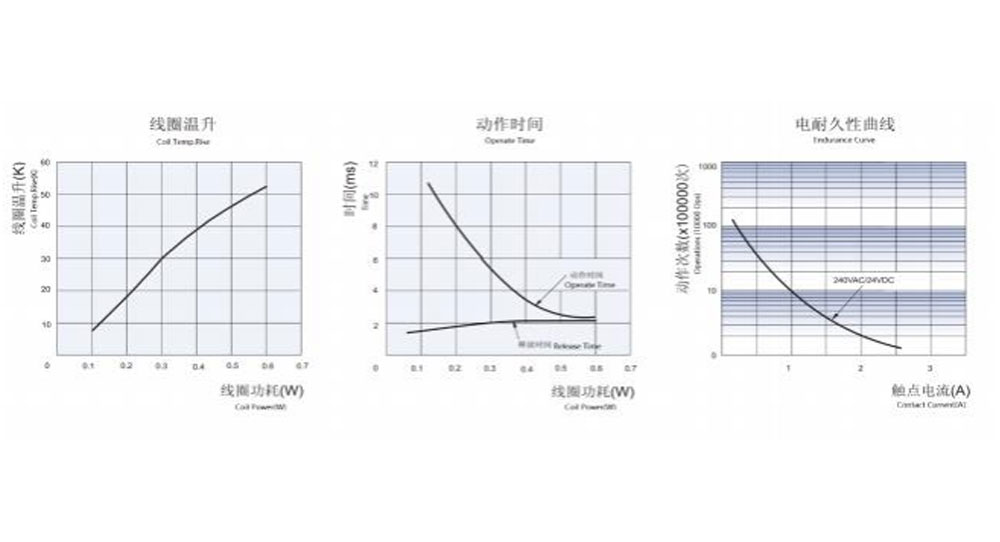

性能曲线图
订购信息
CHYRAS - C - 12VDC - H - T - XX
1 2 3 4 5 6 7
1：型号：CHYRAS
2: 触点形式: C 以 C 为基准；H 以 A 为基准；B 以 B 为基准
3: 额定电压: 3,5,6,9,12,24VDC
4: 外壳颜色: H-黑色; L-兰色,Y -黄色
5: 线圈功耗: D-0.36W L-0.2W
6: 封装形式: S-塑封式Flux proofed,
SH-防水式
7: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（XX），由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
