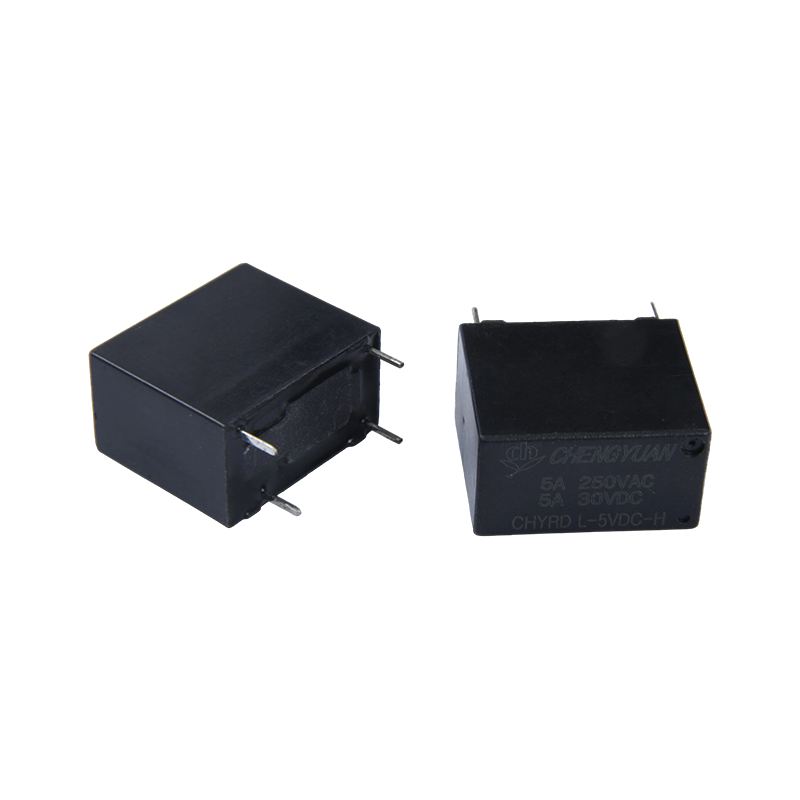

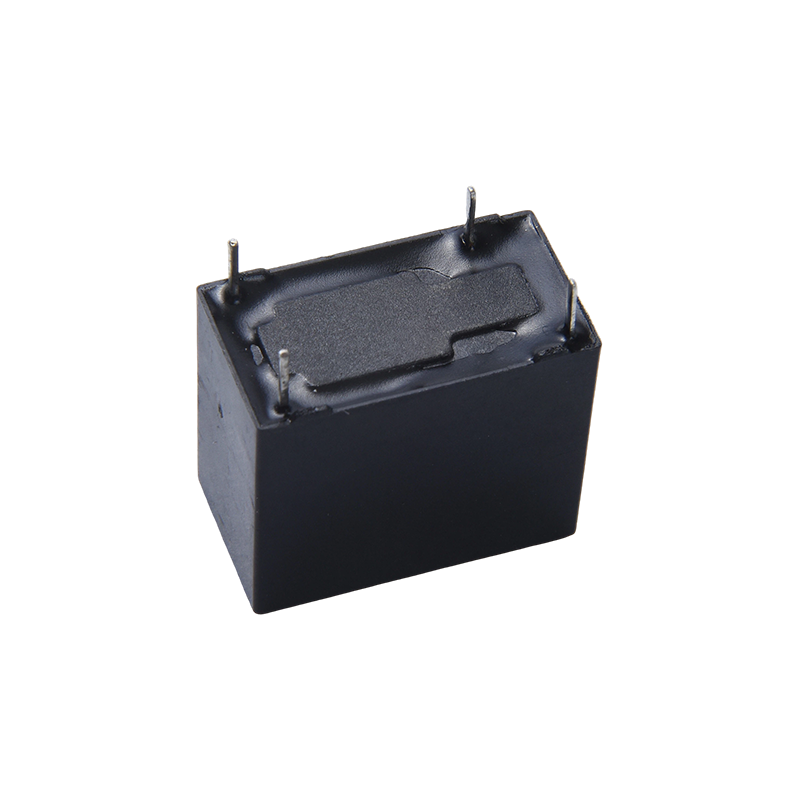

产品优势：
多档负载规格： 提供5A/10A/16A/20A不同的触点电流选项，可根据具体应用场景灵活选择匹配的负载能力。
密集安装适配： 结构设计紧凑，专门针对密集安装场景优化，有助于提高电路板的空间利用率。
通用性强： 作为一款通用继电器，广泛适用于各类工业控制和家用电器电路。
触点切换稳定： 能够可靠地切断和接通电路，保障设备运行的稳定性。
其主要用途包括自动调节、安全保护和电路转换等功能。
在家用电器领域，32F继电器广泛用于空调、电饭煲、冰箱、消毒柜等设备，实现电源控制和过载保护。
办公设备和音像设备中也常见其应用，用于信号切换和稳压控制。
工业控制、安防系统及汽车电子（如汽车空调、电源管理）是另一重要应用方向，可满足耐冲击电压和长期可靠性要求。
触点参数
|
型号
|
CHYRD
|
|
触点材料
|
银合金: AgSnO2In2O3、AgSnO2、AgNi
|
|
接触电阻
|
100mΩ 最大(at 1A 6VDC)
|
|
额定负载（阻性）
|
5A/10A 250VAC,10A 125VAC/30VDC ,16A 250VAC
|
|
最大切换电流
|
20A
|
|
最大切换电压
|
250VAC/30VDC
|
|
最大切换功率
|
2500VA/300W
|
|
最小切换负载
|
6V 1A
|
|
性能参数
|
|
吸合时间（额定电压）
|
10ms 最大(不加二极管 )
|
|
释放时间
|
5ms 最大 (不加二极管)
|
|
绝缘电阻
|
最小1000MΩ (500VDC)
|
|
介质耐压
|
触点与触点间:1000VAC, 50/60Hz 持续 1 分钟
|
|
触点与线圈间 : 4000VAC , 50/60Hz 持续 1 分钟
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min.
|
|
耐久
|
100G Min.
|
|
寿命
|
机械寿命（每小时10800次 ，室温）
|
10000000次
|
|
电气寿命（每小时360次 ，室温）
|
100000次
|
|
环境温度
|
-40℃ ~ +85℃(不冷凝)
|
|
重量
|
约4.6g
|
线圈参数 ( 20℃)
|
额定电压（VDC)
|
额定电流±10%(mA)
Nominal
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
3
|
150
|
20
|
约0.45W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
5
|
90
|
55
|
|
6
|
75
|
80
|
|
9
|
50
|
180
|
|
12
|
37.5
|
320
|
|
18
|
25
|
720
|
|
24
|
18.75
|
1280
|
|
3
|
66.67
|
45
|
约0.2W
|
|
5
|
40
|
125
|
|
6
|
33.33
|
180
|
|
9
|
22.22
|
405
|
|
12
|
16.66
|
720
|
|
18
|
11.11
|
1620
|
|
24
|
8.33
|
2880
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

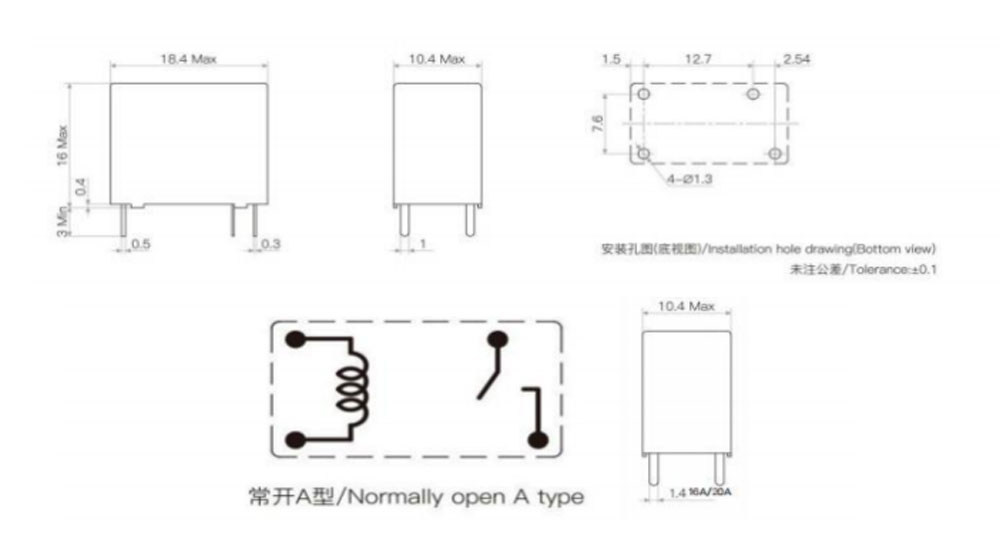

外形尺寸图 、接线图 、安装孔位图 （单位 ：mm)

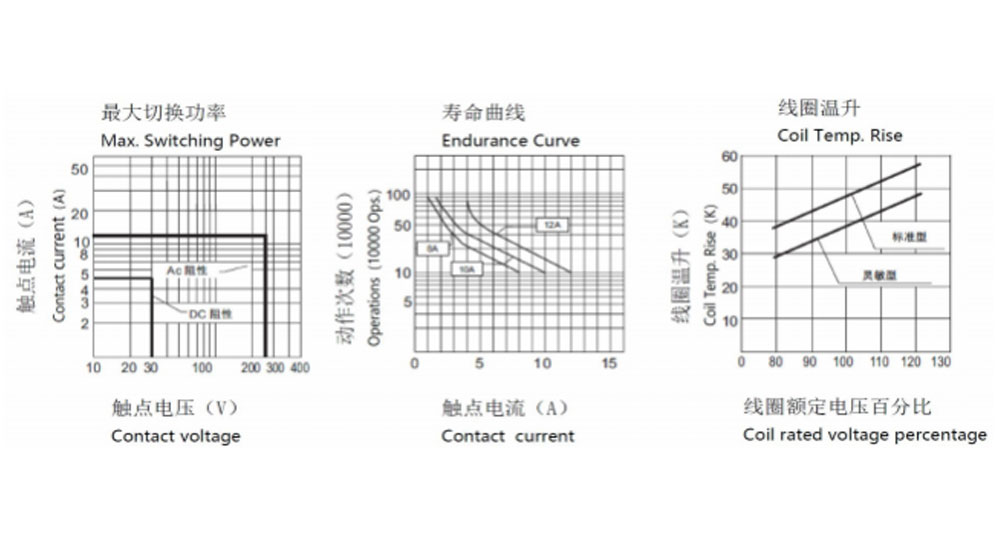

性能曲线图
订货标记
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1： 型号：CHYRD
2: 触点组数: 1-1Pole
3: 触点形式: A-From A
4: 额定电压: 3,5,6,9, 12, 18,24VDC
5: 外壳颜色: B-黑色
6: 线圈功耗: D-0.45W L-0.2W
7: 封装形式: S-塑封式
SH-防水式
8: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特） 中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（ XX） ， 由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品 。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔 。若有疑问，请与盛元联系获得更多的技术支持 。但产品选型责任仅由客户负责。
