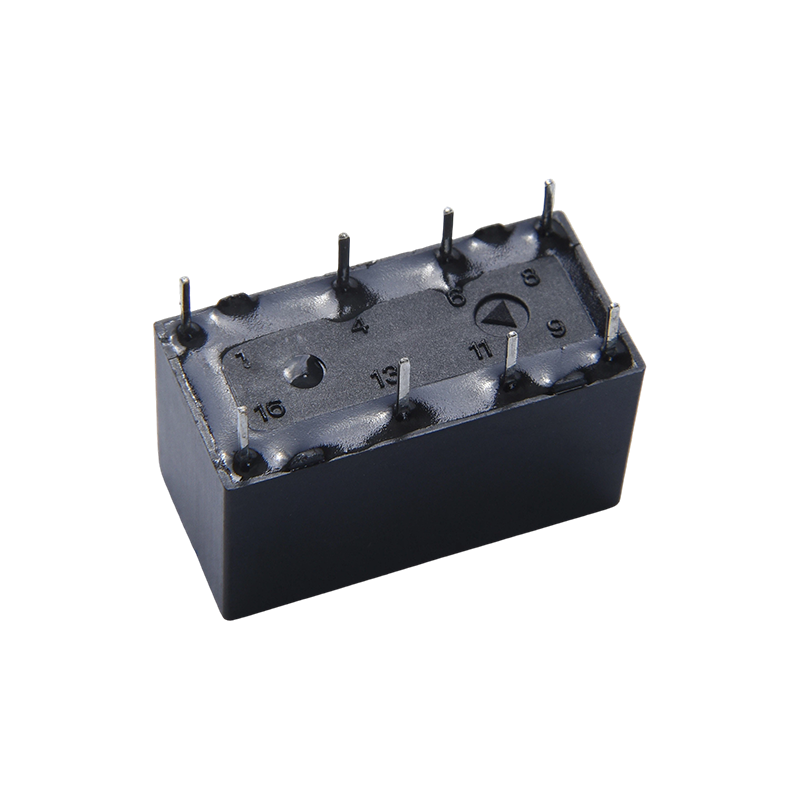

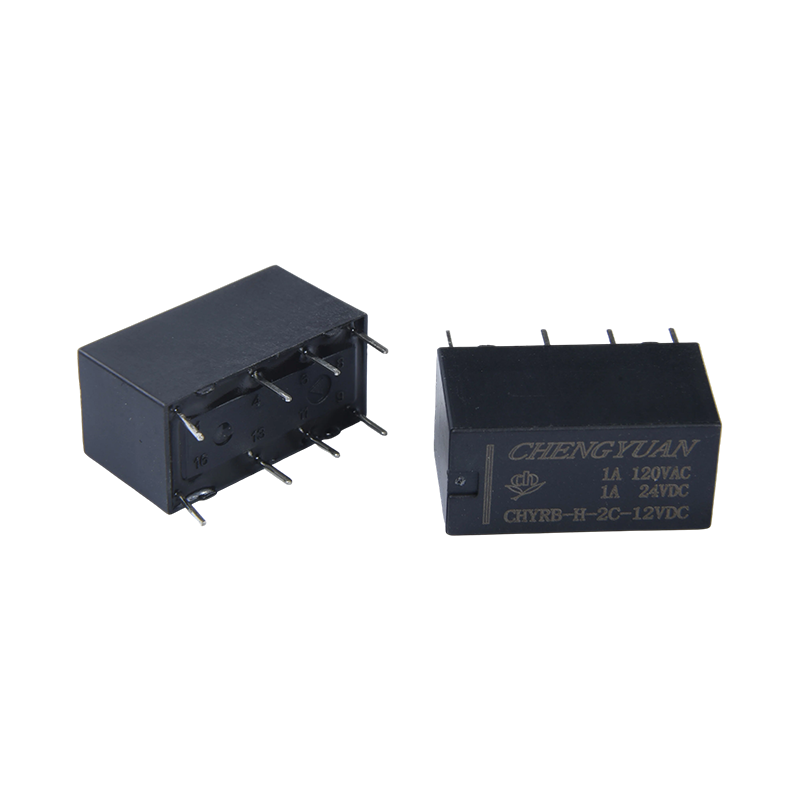

关键特性
低接触电阻：触点材料与结构针对小信号优化，确保长期稳定的导电性能，减少信号衰减。
高隔离耐压：线圈与触点间具备较高的绝缘耐压等级，有效防止信号间串扰与外部干扰。
快速响应：电磁系统设计注重动作速度，满足通信设备中对信号快速路由与切换的时序要求。
长电气寿命：在额定负载下，提供不错的触点耐久性，保障设备长期运行的可靠性。
主要用途
通讯设备:用于信号切换或电源控制，在网络交换机、基站等设备中实现电路通断。
办公设备与电脑周边设备:例如打印机、扫描仪或UPS电源，通过继电器控制主电路的启停。
安全报警系统:作为报警电路的开关元件，响应控制信号触发警报或联动其他设备。
医疗设备:利用其电气隔离特性保障患者和设备安全，在诊断仪器或监护设备中稳定工作。
工业自动化:部分型号适用于PLC系统或电机控制，通过PCB焊接安装实现紧凑布局。
触点参数
|
型号
|
CHYRB
|
|
触点材料
|
银合金
|
|
接触电阻
|
最大100mΩ (at 1A 16VDC)
|
|
额定负载（阻性）
|
1A 120VAC
|
|
最大切换电流
|
2A
|
|
最大切换电压
|
277VAC
|
|
最大切换功率
|
554VA
|
|
最小切换负载
|
6V 1A
|
|
性能参数
|
|
吸合时间（额定电压）
|
7ms 最大(不加二极管)
|
|
释放时间
|
4ms 最大 (不加二极管)
|
|
绝缘电阻
|
Min 1000MΩ (at 500VDC)
|
|
介质耐压
|
触点与触点间:750VAC, 50/60Hz for 1min
|
|
触点与线圈间 : 1000VAC , 50/60Hz for 1min
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min
|
|
耐久
|
10G Min
|
|
寿命
|
机械寿命（每小时10800次 ，室温）
|
10,000,000次
|
|
电气寿命（每小时360次 ，室温）
|
100,000次
|
|
环境温度
|
-40℃ ~ +85℃(不冷凝 )
|
|
重量
|
约4.6g
|
线圈参数 (20℃)
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
3
|
50
|
60
|
约0.15W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
5
|
30
|
167
|
|
6
|
25
|
240
|
|
9
|
16.6
|
540
|
|
12
|
12.5
|
960
|
|
24
|
6.25
|
3840
|
|
3
|
66.6
|
45
|
约0.20W
|
|
5
|
40
|
125
|
|
6
|
33.3
|
180
|
|
9
|
22.2
|
405
|
|
12
|
16.6
|
720
|
|
24
|
8.3
|
2880
|
|
3
|
120
|
25
|
约0.36W
|
|
5
|
72
|
69
|
|
6
|
60
|
100
|
|
9
|
40
|
225
|
|
12
|
30
|
400
|
|
24
|
15
|
1600
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

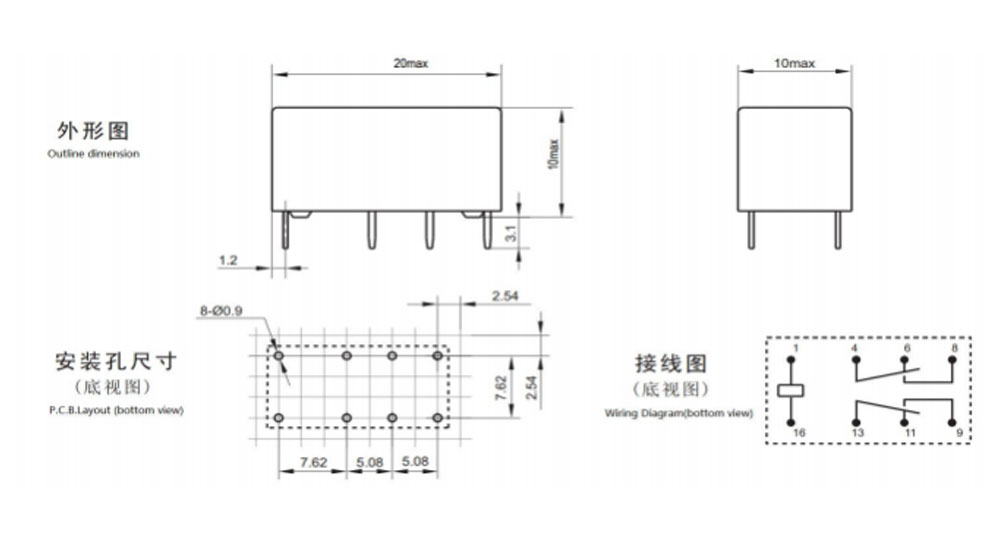

外形尺寸图 、接线图 、安装孔位图 （单位 ：mm)

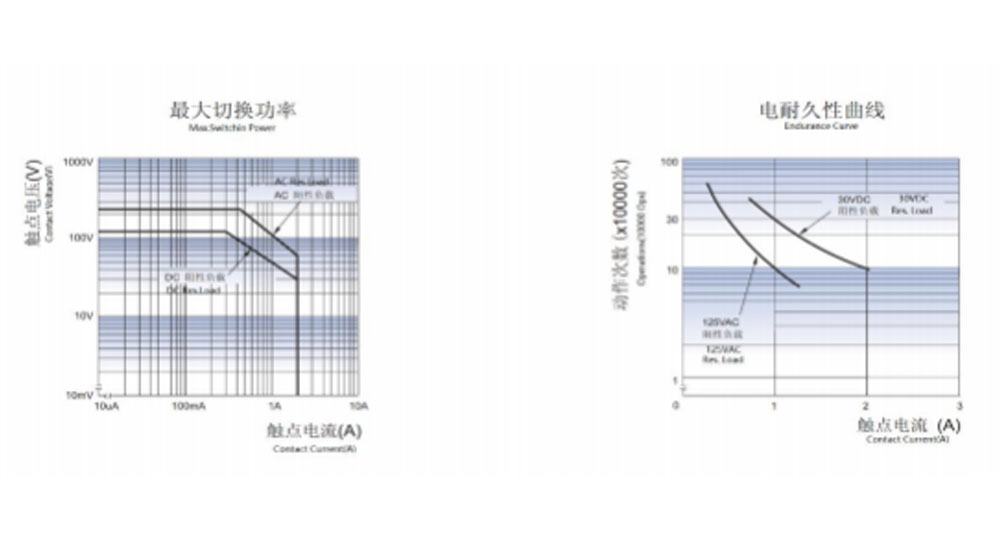

性能曲线图
订货标记
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1： 型号：CHYRB
2: 触点组数: 2-2极
3: 触点形式: C 以 C 为基准；H 以 A 为基准；B 以 B 为基准
4: 额定电压: 3,5,6,9, 12, 18,24,48VDC
5: 外壳颜色,Y-黄色;H-黑色; L-兰色
6: 线圈功耗: D-0.36W H-0.2W
7: 封装形式: S-塑封式
SH-防水式
8: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特） 中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（ XX） ， 由我司评估后，按特性符号标识。
