产品特点：
大触点切换能力： 除常规20A负载外，触点支持最高35安的切换，能够应对汽车启动或大功率附件瞬间的电流冲击。
超低功耗： 线圈功耗仅为0.6W/0.8W，有助于降低车辆电池负担，符合汽车低能耗的节能趋势。
卓越的机械耐用性： 具备高防震和防冲击性能，确保在车辆行驶颠簸和发动机震动环境下保持稳定的电气连接。
宽线圈电压范围： 提供3VDC至48VDC的多种规格，适配不同类型的汽车电路电压。
紧凑型设计： 结构优化，体积小巧，便于在狭小的汽车电气控制盒内进行密集安装。

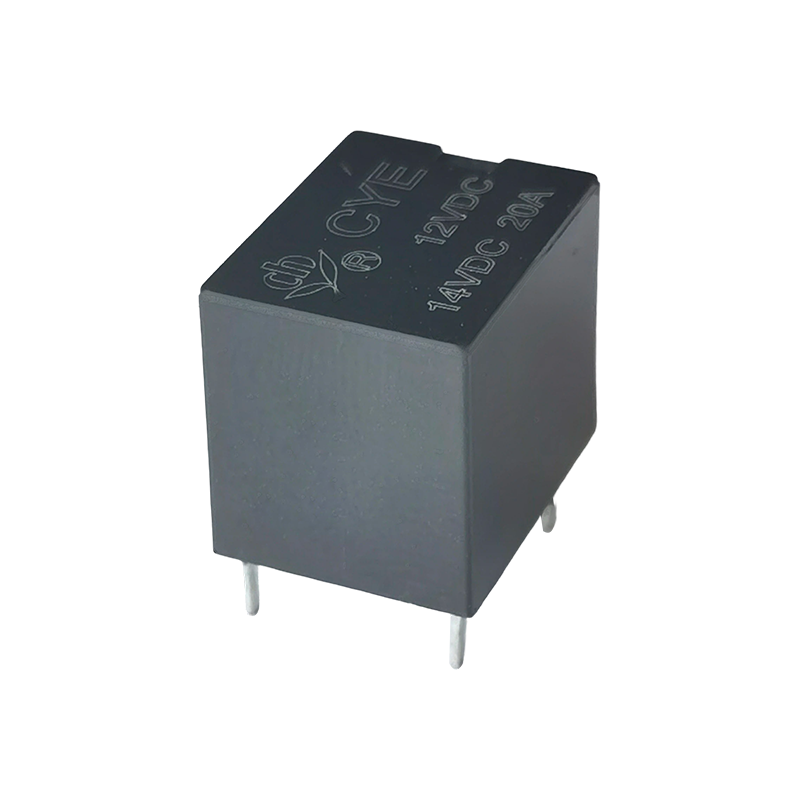

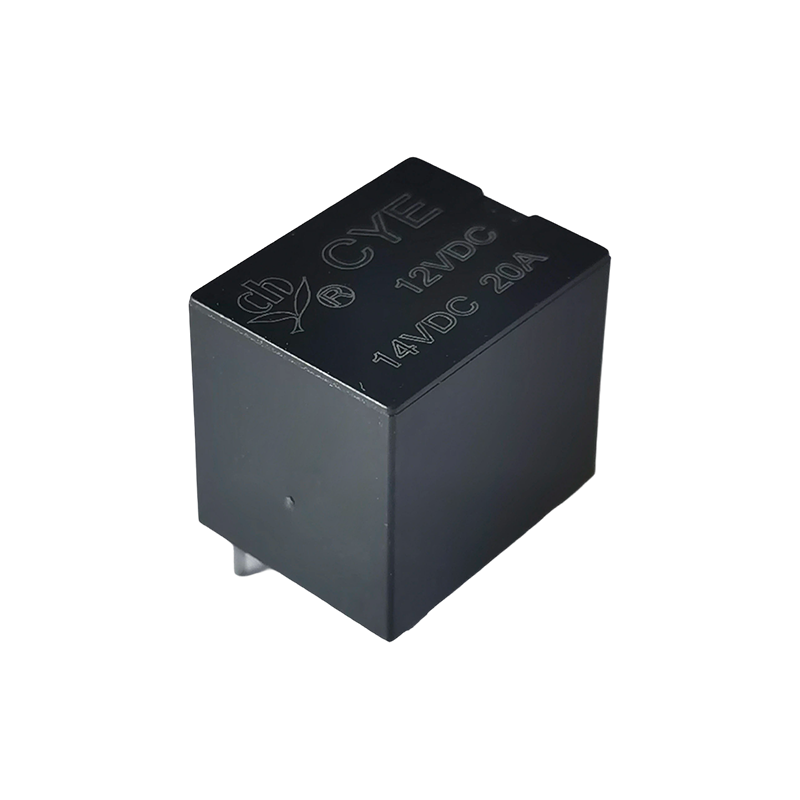

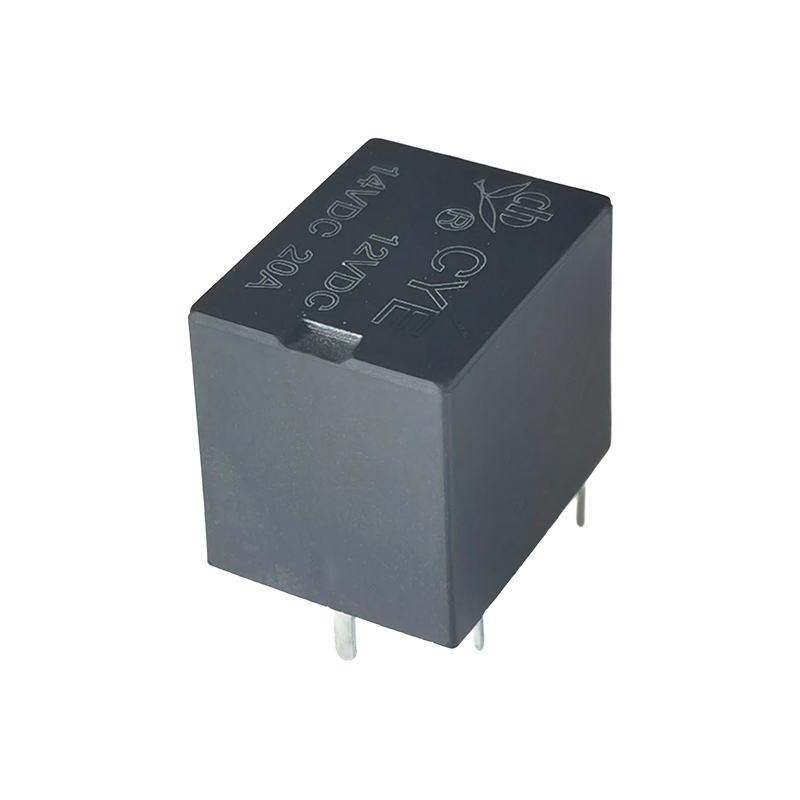

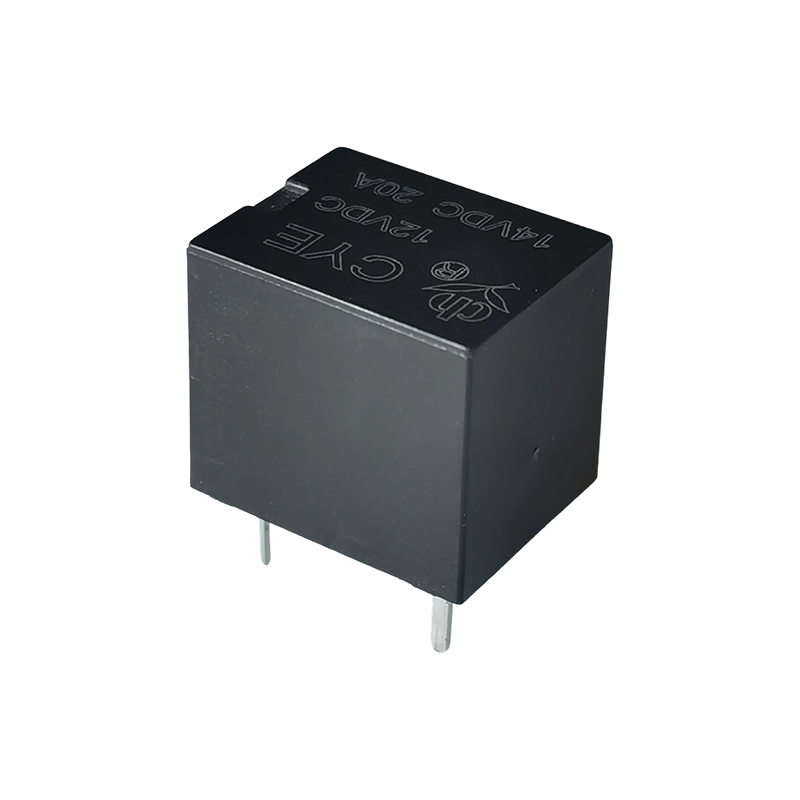

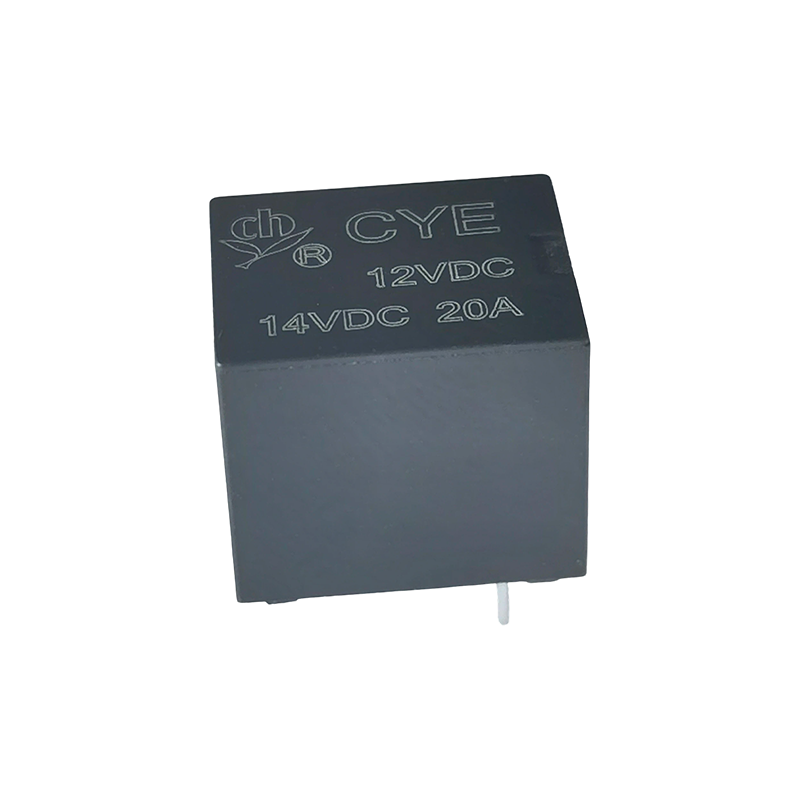

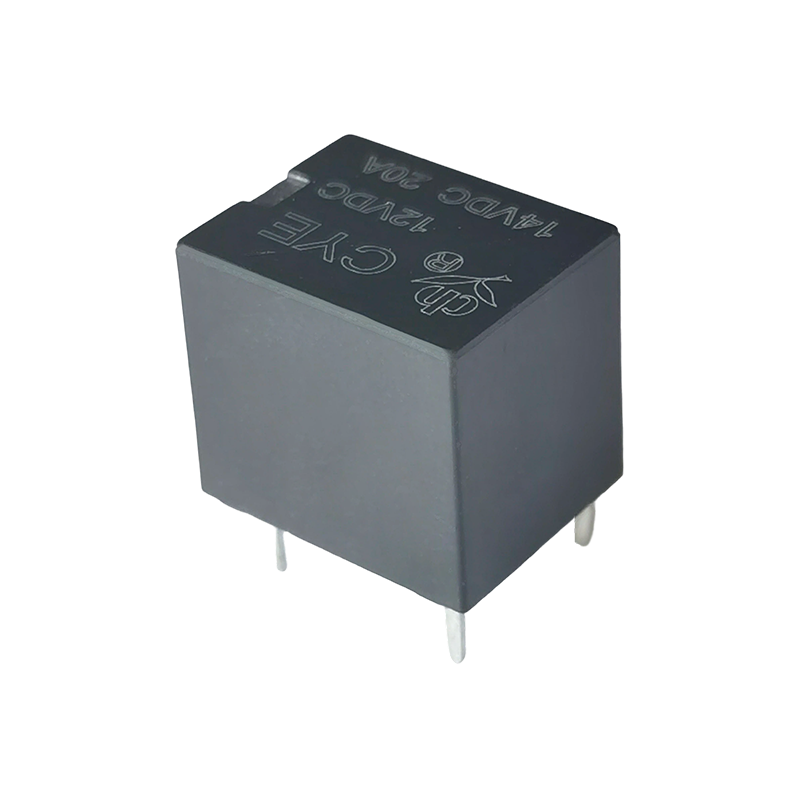

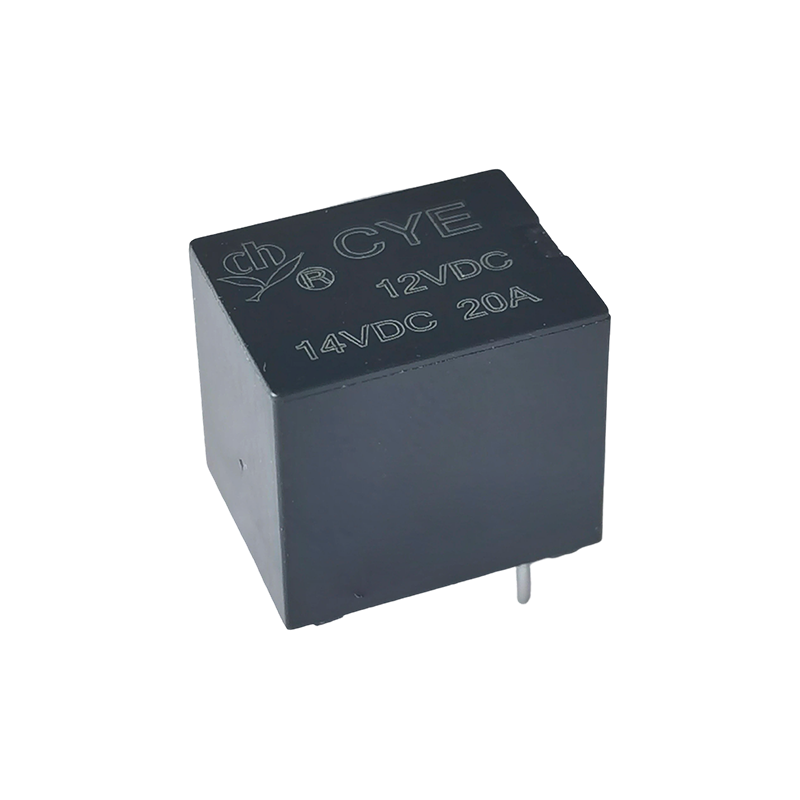

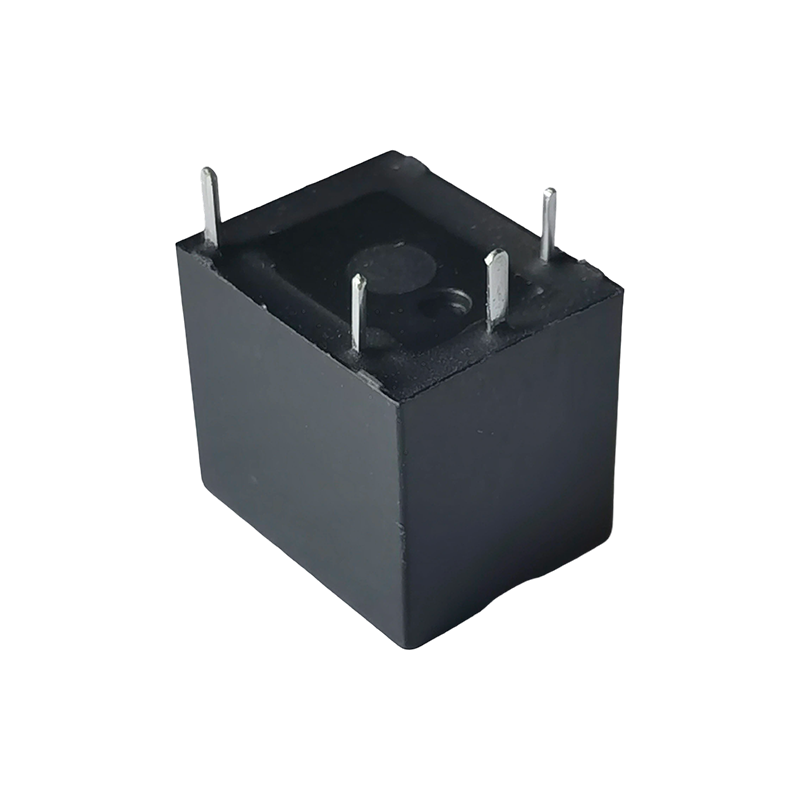

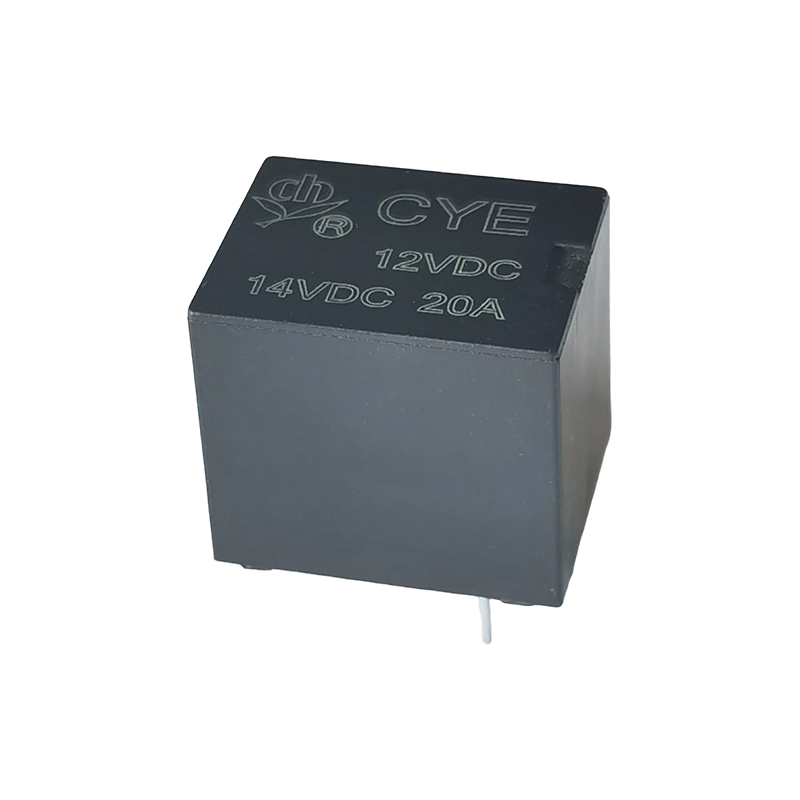

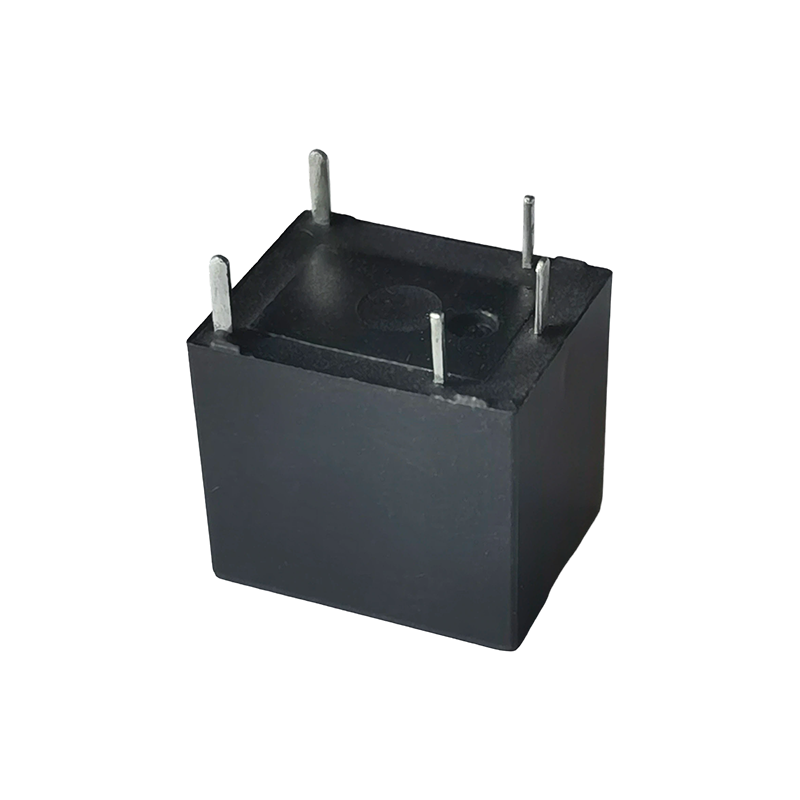

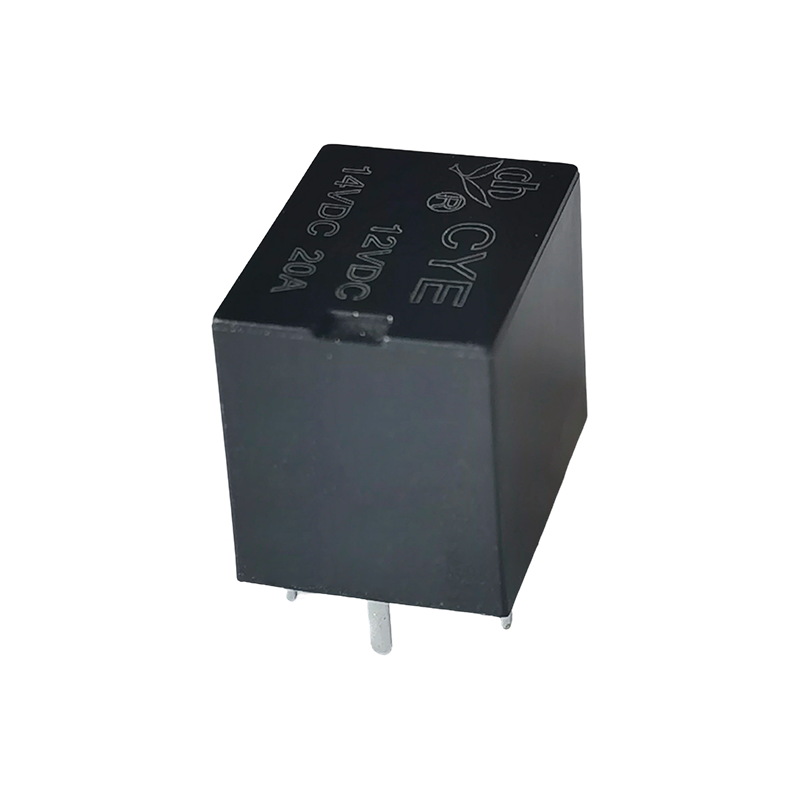

CYE(T78)继电器是一种超小型大功率电磁继电器，具有多种应用场景。
其主要用途包括：
汽车领域：常用于汽车门锁马达控制、汽车防盗报警系统以及汽车电子设备中的信号切换和负载控制。
家电与办公设备：适用于家用电器（如空调、洗衣机）、办公自动化设备中的电源管理或信号传输。
安防与报警系统：作为自动防盗报警器的核心组件，实现电路的通断控制。
工业控制与自动化：在工业自动化系统、仪器仪表、通讯装置中用于低电压信号控制高功率负载。
消费电子与新兴技术：扩展应用于智能家居、物联网设备、新能源设备及医疗电子等领域。
触点参数
|
型号
|
CYE
|
|
触点材料
|
银合金
|
|
接触电阻
|
100mΩ 最大(1A 6VDC)
|
|
额定负载（阻性）
|
20A 14VDC
|
|
最大切换电流
|
35A
|
|
最大切换电压
|
30VDC
|
|
性能参数
|
|
吸合时间（额定电压）
|
10ms 最大(不加二极管 No diode)
|
|
释放时间
|
5ms 最大 (不加二极管 No diode)
|
|
绝缘电阻
|
最小 100MΩ (500VDC)
|
|
介质耐压
|
触点与触点间:500VAC, 50/60Hz 持续 1 分钟
|
|
触点与线圈间: 500VAC , 50/60Hz 持续 1 分钟
|
|
抗振动
|
误动作
|
10-500Hz,NO-10G
|
|
10-500Hz ,NC-5G
|
|
抗冲击
|
误动作
|
20g for NO/11ms.
5g for NC/11ms.
|
|
耐久
|
100G Min.
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10000000次
|
|
电气寿命（每小时360次，室温）
|
100000次
|
|
环境温度
|
-40℃~+125℃(不冷凝 )
|
|
重量
|
约6g
|
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
6
|
100
|
60
|
约0.6W
|
额定电压的60%
|
额定电压的10%
|
额定电压的130%
|
|
9
|
66.67
|
135
|
|
12
|
50
|
240
|
|
24
|
25
|
960
|
|
6
|
130
|
45
|
约0.8W
|
额定电压的57.5%
|
|
9
|
90
|
102
|
|
12
|
70
|
180
|
|
24
|
30
|
720
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

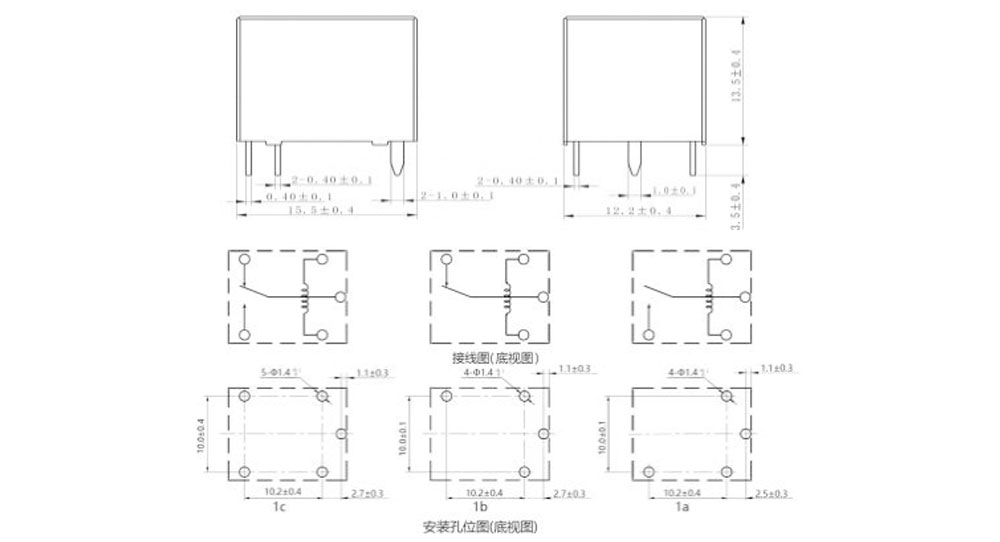

外形尺寸图、接线图、安装孔位图 （单位： mm)

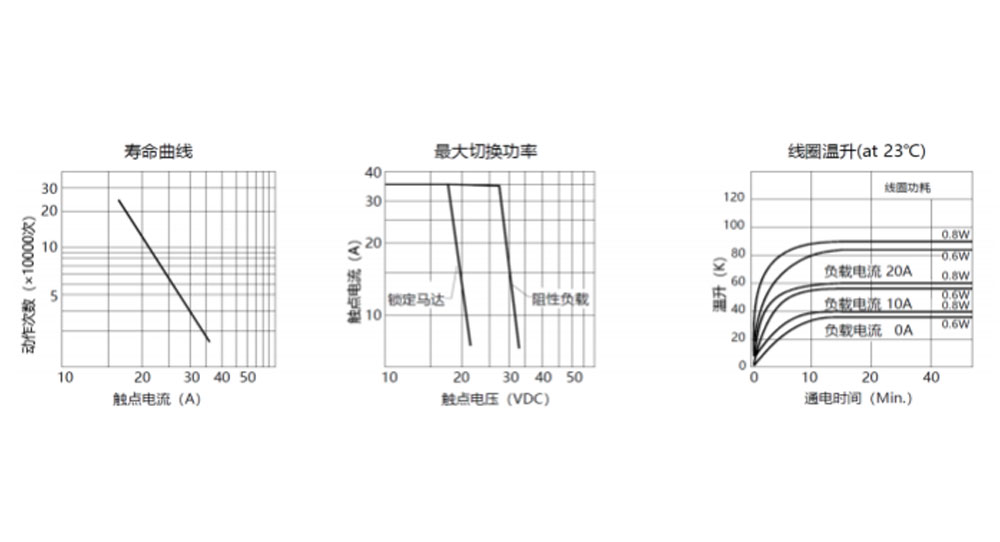

性能曲线图
订购信息
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：型号：CYE
2: 触点组数: 1-1极
3: 触点形式: A 基准 A；B 基准 B；C 基准 C
4: 额定电压: 6,9,12,24VDC
5: 外壳颜色: B-黑色
6: 线圈功耗: D-0.8W L-0.6W
7: 封装形式: S-塑封式
SH-防水式
8: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（XX），由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
