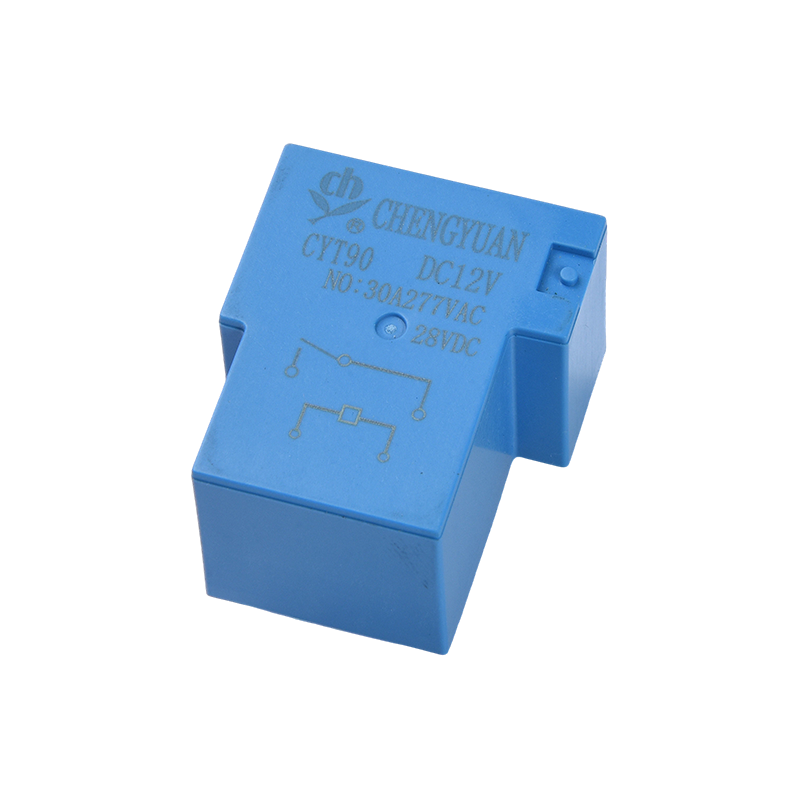

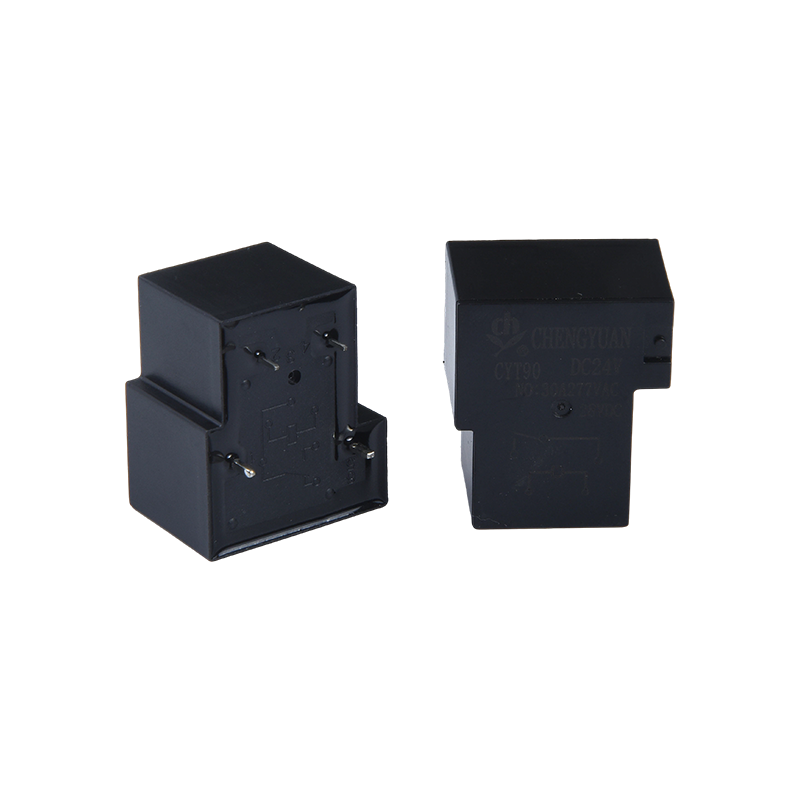

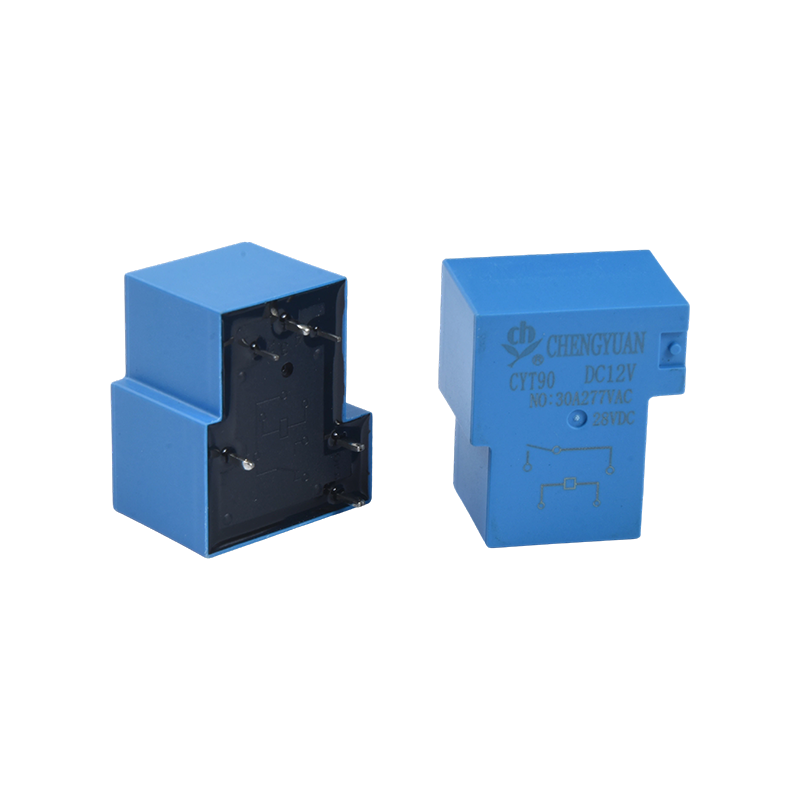

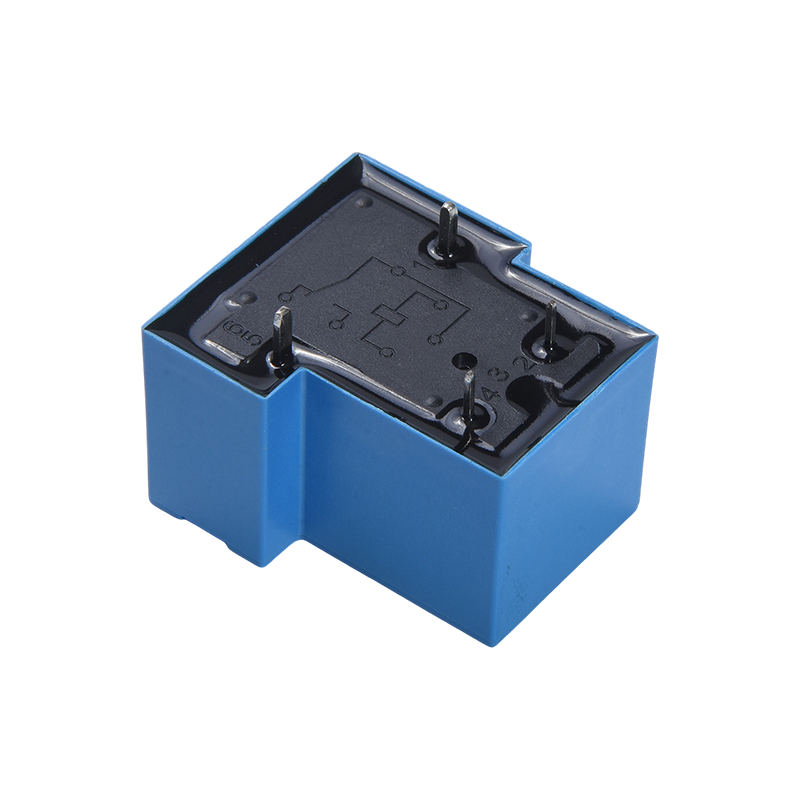

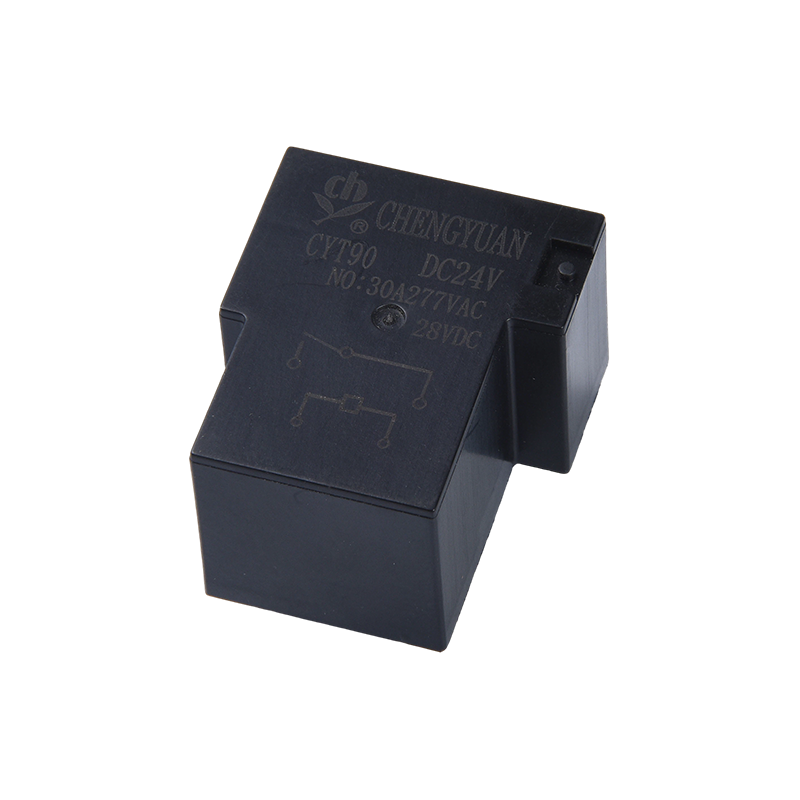

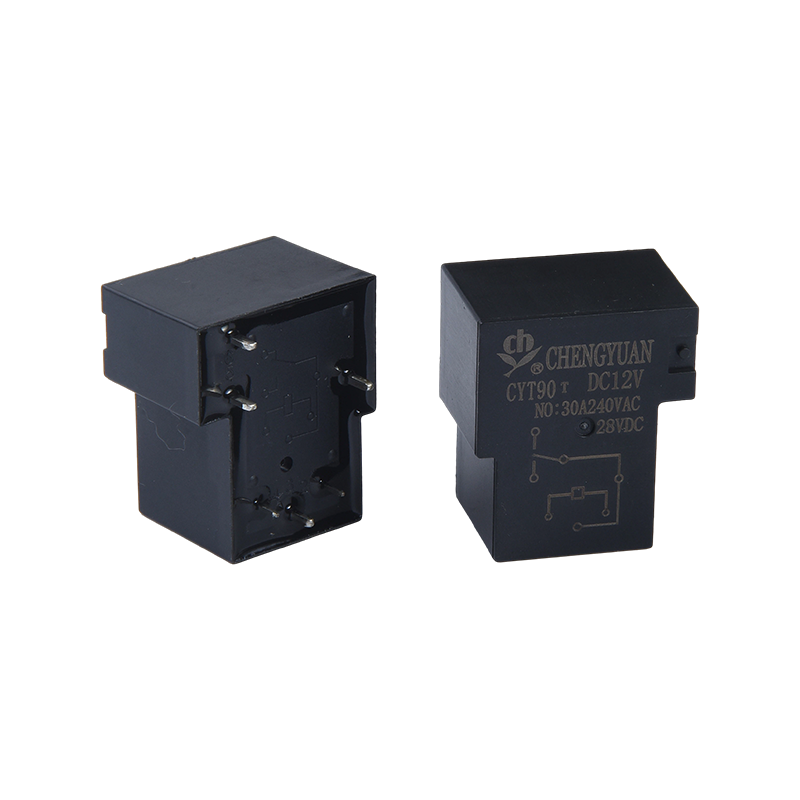

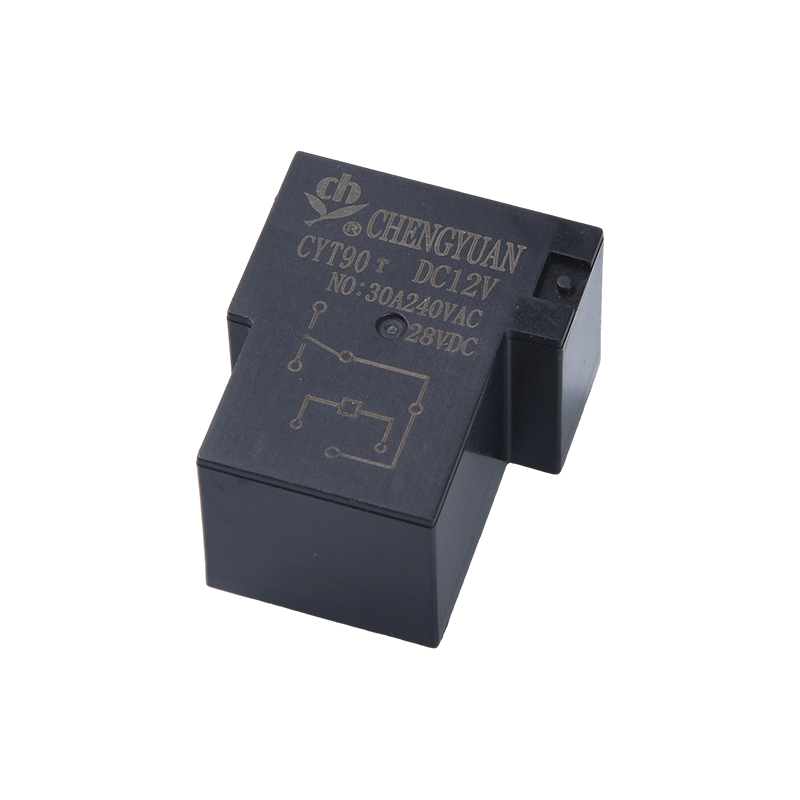

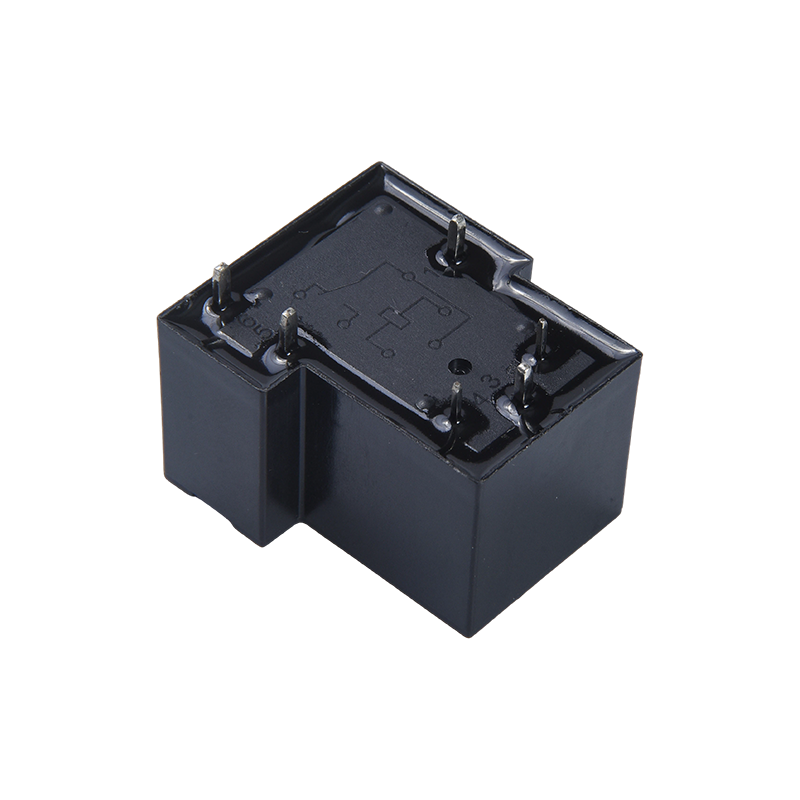

一、。 特点:
1。多种安装选项:提供各种安装选项,以适应不同的设备安装场景,提高安装便利性；
2。紧凑设计:作为一款小型、大功率继电器,其紧凑的尺寸节省了内部安装空间；
3。SPDT结构:采用单极双掷结构,提供清晰的开关逻辑,适应各种大功率电路开关需求。
二。核心功能和适用场景:
1。核心功能:提供大电流开关控制、信号转换、负载开关功能,确保大功率设备电路稳定运行；
2。家用电器:适用于空调、电磁炉、冰箱、电饭煲等家用电器,可实现大功率负载切换控制；
3。工业控制:适用于工业自动化中的加热器、通风装置等设备,满足工业场景的大电流控制需求；
4。智能家居和新兴技术:适用于安全设备、照明系统、新能源设备和物联网,支持信号转换和负载切换。
四。主要优势:
1。高功率处理:高接触功率设计可可靠地处理20A/30A大电流场景,具有很强的适应性。
2。灵活的安装:有多种安装选项可供选择,兼容不同的设备安装要求。
3。应用范围广泛:涵盖家电、工业控制、智能家居、新能源等多个领域,具有强大的多功能性。
4。紧凑尺寸和高功率:实现紧凑尺寸的高功率输出,满足设备小型化和高功率控制的双重需求。
联系数据
|
类型
|
CYT90
|
|
接触材料
|
银合金
|
|
接触电阻
|
最大 100mΩ(1A 6VDC 时）
|
|
额定负载（电阻负载）
|
20A/30A 250VAC
|
|
最大开关电流
|
20A/30A
|
|
最大开关电压
|
250VAC
|
|
最大开关功率
|
5000VA/7500VA
|
|
最小开关负载
|
6V 1A
|
|
特征
|
|
运行时间（额定线圈电压）
|
最大 15 毫秒。（无二极管）
|
|
发布时间
|
最大 10 毫秒。( 无二极管）
|
|
绝缘电阻
|
最小 1000MΩ(500VDC）
|
|
介电强度
|
断开触点之间:1500VAC,50/60Hz,持续1分钟
|
|
线圈和触点之间:2500VAC,50/60Hz,持续 1 分钟
|
|
抗震性
|
破坏性的
|
10-55Hz,双振幅1。5毫米
|
|
功能
|
10-55Hz,双振幅1。5毫米
|
|
抗冲击性
|
功能
|
最小 10G
|
|
破坏性的
|
最小100克
|
|
耐力
|
机械耐久性 （10800ops./h）
|
10000000 次操作（室温）
|
|
电气耐久性(360ops。/h）
|
100000 次操作（室温）
|
|
环境温度
|
-40℃~+85℃（无冷凝）
|
|
重量
|
约24克
|
|
线圈数据(20℃)
|
|
名义上的
电压
（直流电）
|
名义上的
操作
当前的
±10%（mA）
|
线圈电阻
±10%（Ω）
|
名义经营
力量
|
工作电压
（最大限度）
|
释放电压
（分钟）
|
最大允许电压
|
|
5
|
180
|
27
|
约0。9瓦
|
名义的75%
电压
|
名义的5%
电压
|
标称电压的130%
|
|
6
|
150
|
40
|
|
9
|
100
|
90
|
|
12
|
75
|
160
|
|
15
|
60
|
250
|
|
18
|
50
|
360
|
|
24
|
37。5
|
640
|
|
48
|
18。75
|
2560
|
上面显示的数据是初始值。请勿在线圈上施加最大允许电压超过 10 分钟,以避免线圈过热。

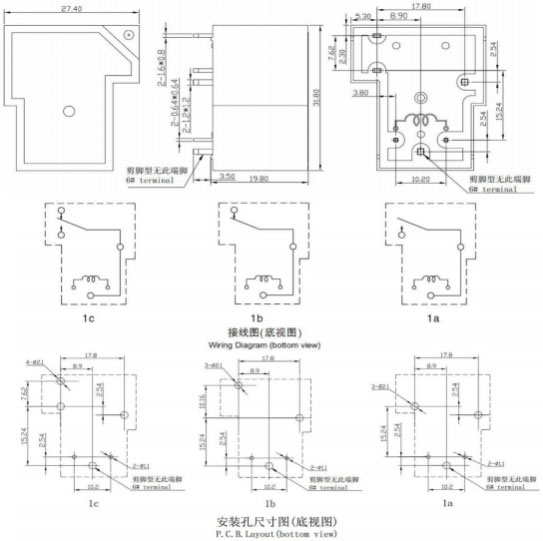

轮廓尺寸、接线图、PCB 布局（单位:mm）

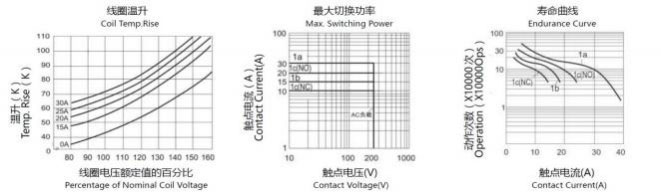

特征曲线
订购信息
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1:类型:CYT90
2:杆数:1-1杆
3:联系安排:A表格A；B表格B；C表格C
4:标称电压:5、6、9、12、15、18、24、48VDC
5:外壳颜色:H-黑色；L-蓝色
6:线圈功率:D-0。9W
7:防护结构:防S-Flux,
SH-密封型可清洗
8:特殊参数:零标准类型
字母或数字-特殊要求
防磁继电器不能在含有H2S、SO2、NO2、灰尘等污染物的环境中使用。
在 PCB 上组装防磁通继电器后,不建议进行水清洁或表面处理。
免责声明:本说明书仅供参考。规格如有更改,恕不另行通知。
我们无法评估每个可能应用程序的所有性能和所有参数。因此,用户应该处于正确的选择位置
适合其自身应用的产品。对于密封继电器,安装和清洁后,请在使用前打开外壳上的通风孔。如有任何疑问,请联系成源寻求技术服务。然而,用户有责任确定应该使用哪种产品。
