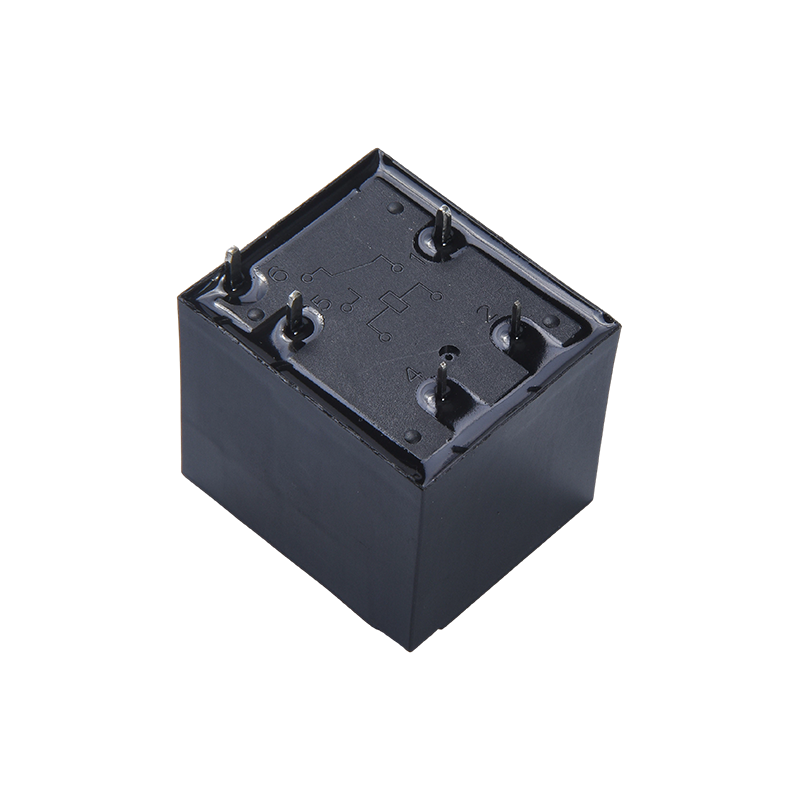

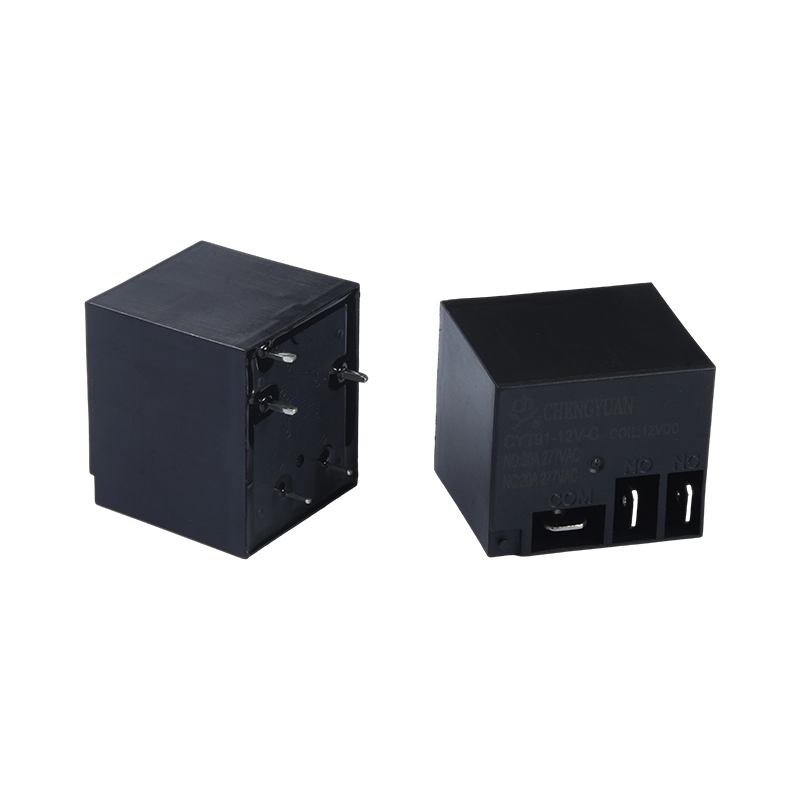

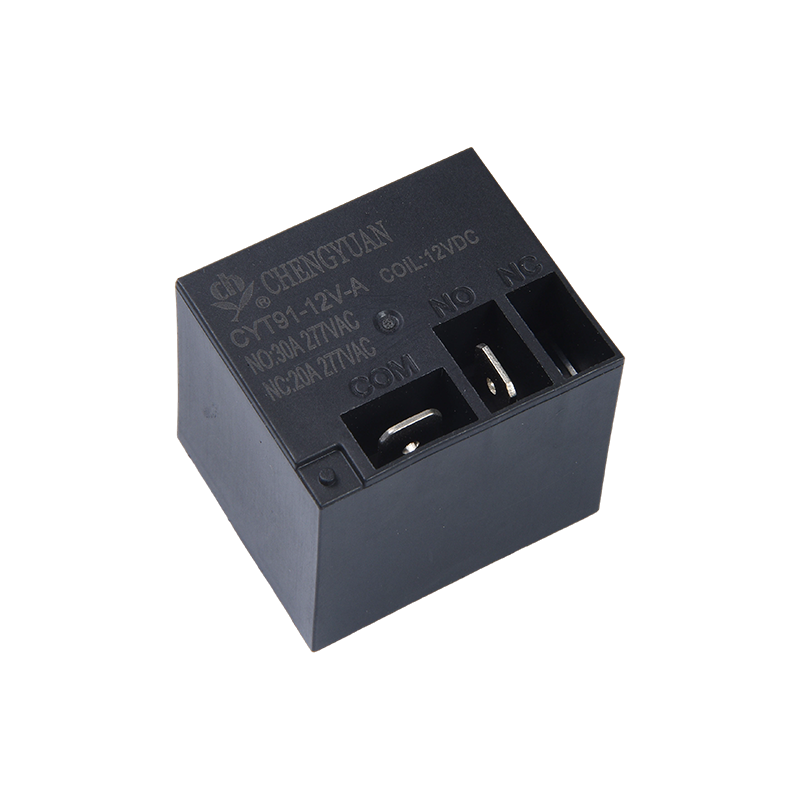

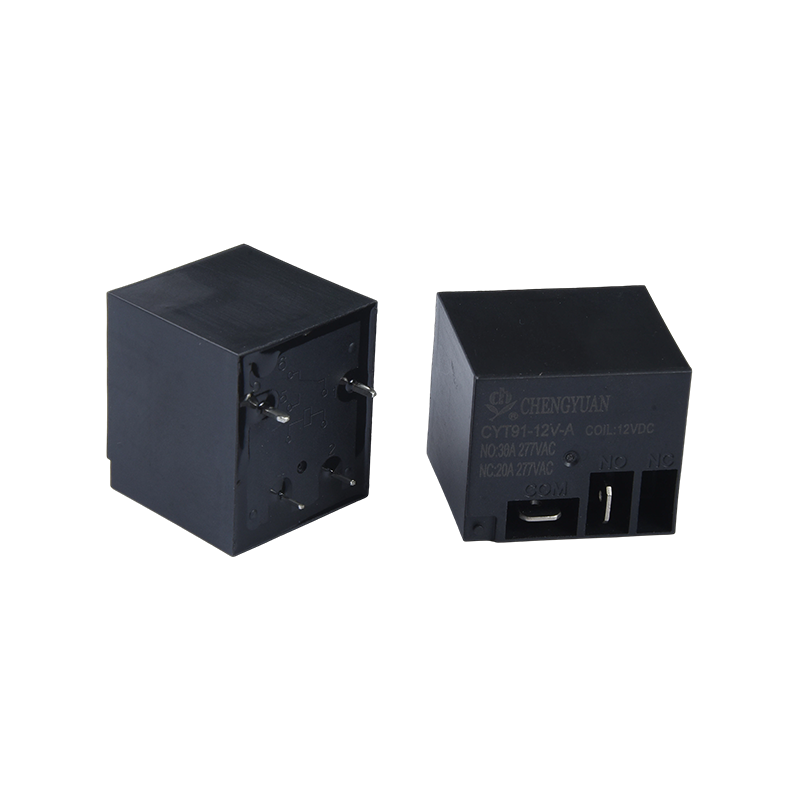

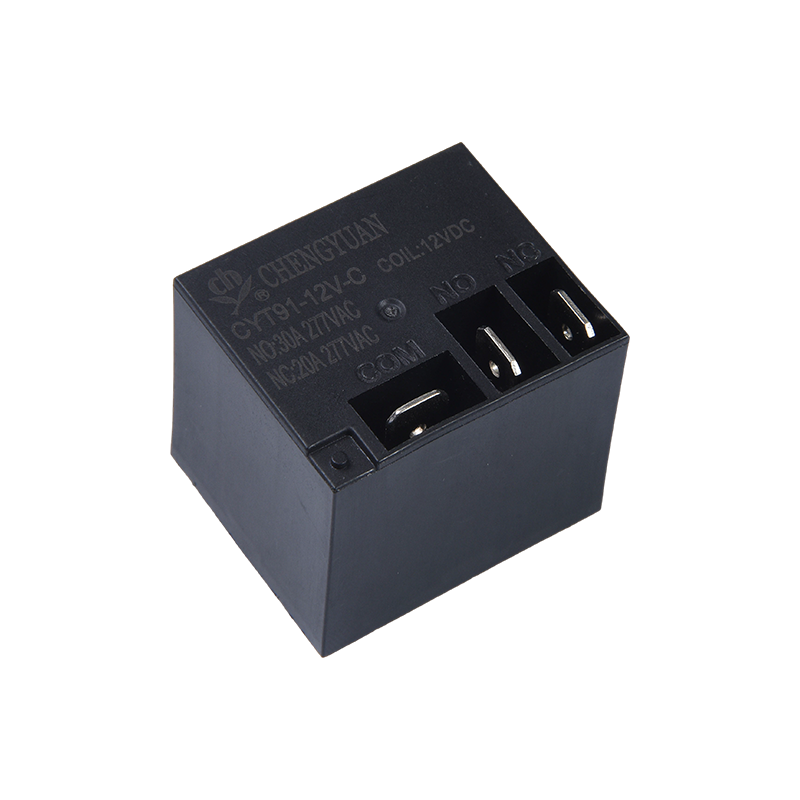

1.产品优势
高电流紧凑设计：在小体积内实现20A/30A的高负载切换能力，功率密度高，节省安装空间。
强化载流结构：可选铜端子版本，提供更低的接触电阻和更强的载流能力，减少发热，提升大电流下的长期可靠性。
宽电压驱动：线圈工作电压范围宽（3-48VDC），尤其适合汽车电子、电池供电设备及多种直流控制系统。
2.关键特性
负载能力：支持高达30A @ 250VAC 或 28VDC 的负载切换，满足多数大功率阻性及感性负载的控制需求。
触点形式：采用SPDT（单刀双掷）结构，提供一组常开、常闭触点，适用于简单的电路通断或切换。
高效驱动：线圈功耗典型值为0.9W，驱动效率高，对控制电路负担小。
耐用设计：结构坚固，触点材料与压力针对大电流电弧优化，电气寿命长。
3.主要用途
汽车电子：用于电动汽车、传统汽车中的电池管理、预充电路、加热器、鼓风机及大功率灯光控制。
工业设备：控制中小型电机、压缩机、工业加热器及电源分配单元。
家用电器：应用于即热式热水器、大功率厨房电器、空调压缩机及取暖设备等大电流通断场合。
能源控制：在太阳能系统、充电设备中作为直流大电流回路的主控开关。
|
触点参数
|
|
型号
|
CYT91
|
|
触点材料
|
银合金
|
|
接触电阻
|
100mΩ 最大( 1A 6VDC)
|
|
额定负载（阻性）
|
20A/30A 250VAC
|
|
最大切换电流
|
20A/30A
|
|
最大切换电压
|
250VAC
|
|
最大切换功率
|
5000VA/7500VA
|
|
性能参数
|
|
吸合时间（额定电压）
|
15ms 最大 (不加二极管 )
|
|
释放时间
|
10ms 最大 (不加二极管 )
|
|
绝缘电阻
|
最小1000MΩ (at 500VDC)
|
|
介质耐压
|
触点与触点间:1500VAC, 50/60Hz for 1min
|
|
触点与线圈间 : 2500VAC , 50/60Hz for 1min
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min.
|
|
耐久
|
100G Min.
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10000000次
|
|
电气寿命（每小时360次，室温）
|
100000次
|
|
环境温度
|
-40℃~+85℃(不冷凝)
|
|
重量
|
约28g
|
线圈参数 ( 20℃)
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
5
|
180
|
27
|
约0.9W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
6
|
150
|
40
|
|
9
|
100
|
90
|
|
12
|
75
|
160
|
|
15
|
60
|
250
|
|
18
|
50
|
360
|
|
24
|
37.5
|
640
|
|
48
|
18.75
|
2560
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

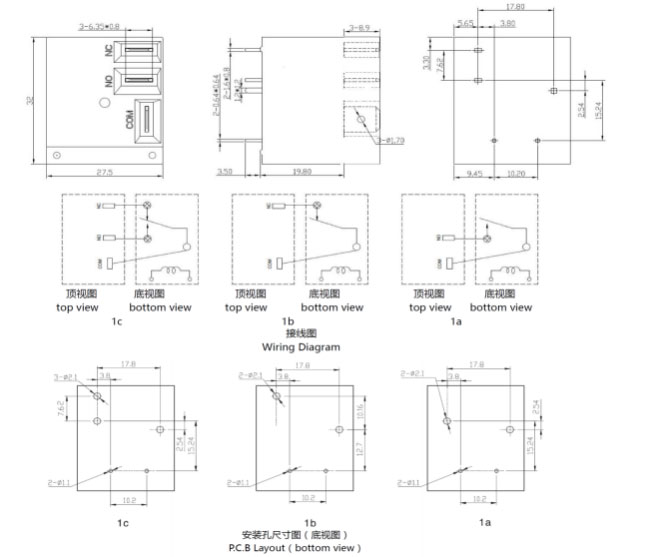

外形尺寸图、接线图、安装孔位图 （单位：mm)

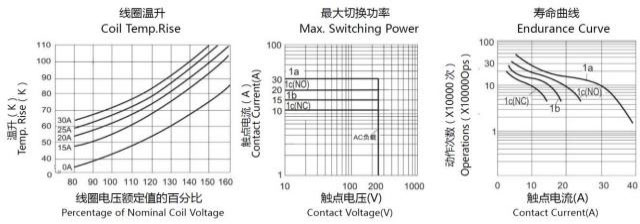

性能曲线图
订货标记
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：型号：CYT91
2: 触点组数 1-1极
3: 触点形式: : A 基准 A；B 基准 B；C 基准 C
4: 额定电压: 5,6,9,12,15,18,24,48VDC
5: 外壳颜色E: B-黑色; L-兰色
6: 线圈功耗: D-0.9W
7: 封装形式: S-塑封式
SH-防水式
8: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（XX ），由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
