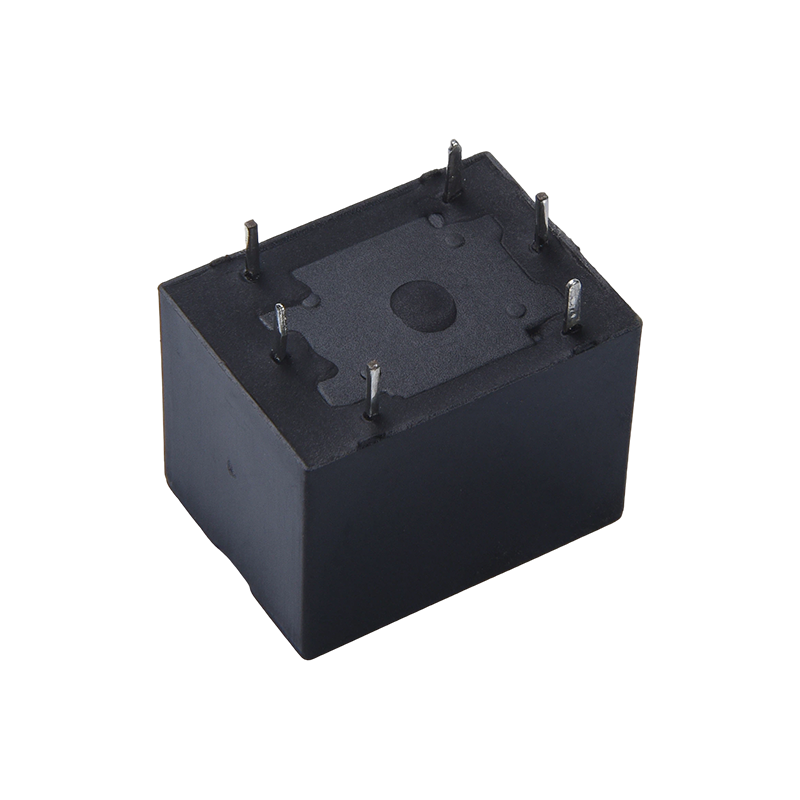

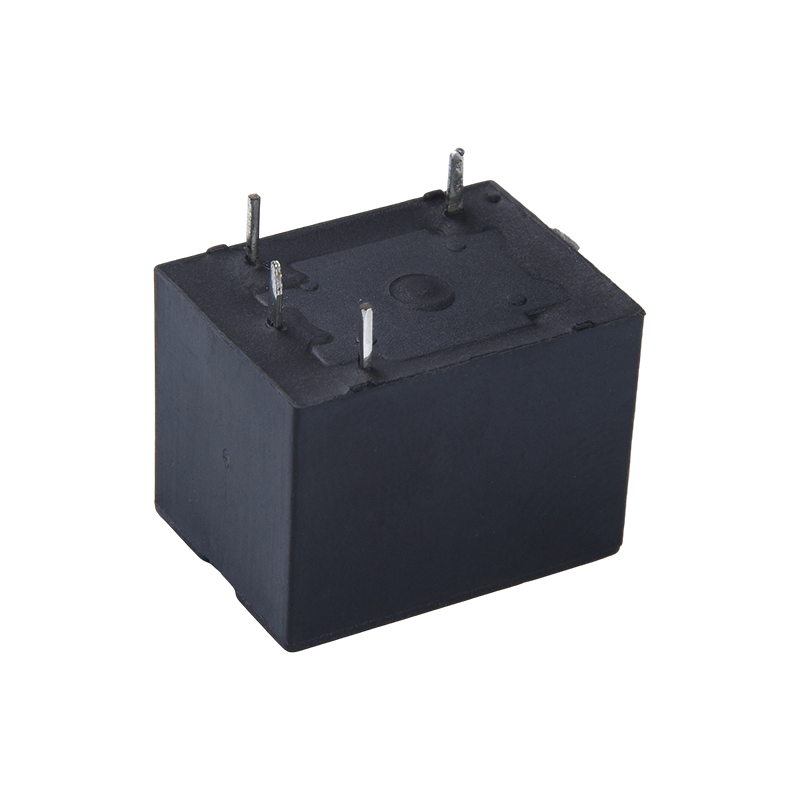

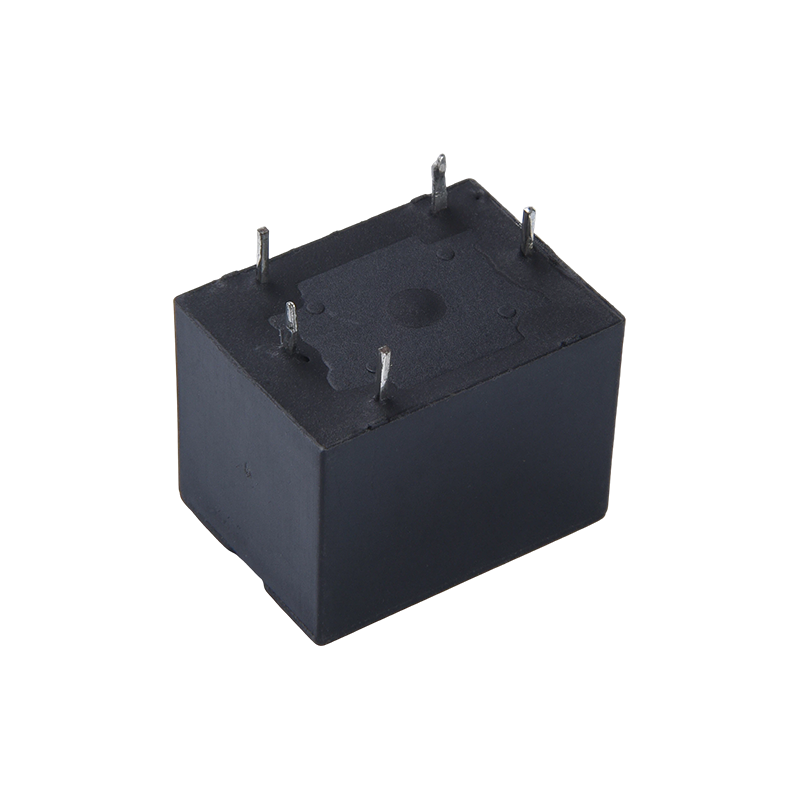

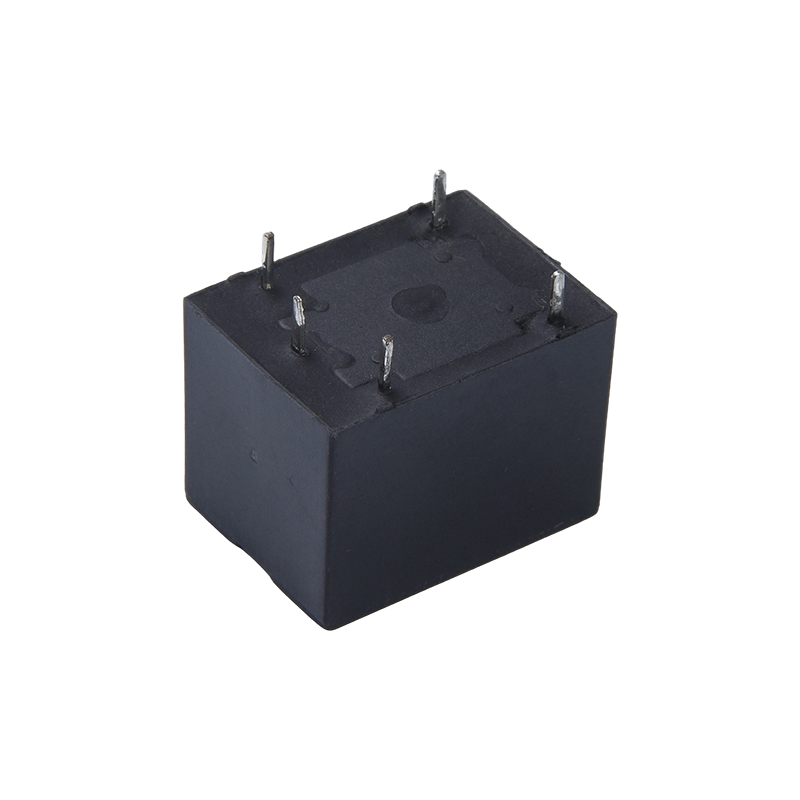

一、特点
1. 触点形式：提供一组常开、一组转换触点形式，适配不同电路设计需求；
2. 安装特性：采用标准印制板引出脚，便于PCB板安装，适配自动化组装流程；
3. 封装选择：塑封型和防焊剂型两种封装可供选择，适配不同环境使用需求；
4. 核心结构：采用单线圈或双线圈磁保持结构，保障断电后状态长效保持。
二、核心功能与适用场景
1. 核心功能：实现零功耗电路通断切换，具备自动开关和信号隔离作用，控制端断电后可保持当前状态，适配长效保持需求；
2. 智能电网领域：适用于电表计量、远程控制开关等场景，实现低功耗精准控制；
3. 新能源领域：可用于太阳能逆变器等新能源设备，保障电路状态稳定保持；
4. 工业与家居领域：适配工业自动化、智能家居、照明控制等场景；
5. 仪器仪表领域：适用于各类仪器仪表的电路控制环节。
三、使用核心优势
1. 零功耗优势：断电后保持当前状态，实现零功耗切换，适配低功耗应用场景；
2. 大触点切换能力：15A触点切换负载，适配中大功率控制需求；
3. 安装与选型灵活：超小型尺寸、标准PCB引脚，多种封装可选，适配密集安装与不同环境；
4. 环保适配：符合ROHS标准，满足环保产品应用要求；
5. 场景针对性强：特别适配远程控制、长效保持类场景，通用性与实用性突出。
|
触点参数
|
|
触点形式
|
1A
|
1C
|
|
接触电阻
|
100ma (1A 6VDC)
|
|
触点材料
|
AgSnO2 ,AgCdO
|
|
触点负载(阻性)
|
10A 277VAC/28VDC
|
|
最大切换电压
|
277VAC /30VDC
|
|
最大切换电流
|
15A
|
10A
|
|
最大切换功率
|
2500VA
|
|
机械耐久性
|
1*107 次
|
|
电耐久性
|
5*104 次
|
|
性能参数
|
|
绝缘电阻
|
100Ma (500VDC)
|
|
介质耐压
|
触点线圈间
|
1500VAC 1min
|
|
断开触点间
|
750VAC 1min
|
|
动作时间(额定电压下)
|
≤5ms
|
|
释放时间(额定电压下)
|
≤5ms
|
|
冲击
|
稳定性
|
100m/s2(10g)
|
|
强度
|
1000m/s2(100g)
|
|
振动
|
10Hz~55Hz 1.5mm 双振幅
|
|
湿度
|
35%~85% RH
|
|
温度范围
|
-40℃~85℃
|
|
引出端方式
|
印制板式
|
|
重量
|
约 10g
|
|
封装方式
|
塑封型、防焊剂型
|
备注:(1)上述值均为初始值;
|
线圈参数
|
|
额定线圈功率
|
单线圈 ≤ 550mW
|
|
双线圈 ≤750mW
|
线圈规格表 23℃
|
额定电压
VDC
|
置位/复位
电压 VDC
|
脉冲宽度ms
|
双线圈电阻
a ±10%
|
单线圈电阻
a ±10%
|
|
5
|
≤3.80
|
≥50
|
47/47
|
45
|
|
6
|
≤4.50
|
≥50
|
100/100
|
100
|
|
9
|
≤6.80
|
≥50
|
227/237
|
225
|
|
12
|
≤9.00
|
≥50
|
193/305
|
310
|
|
18
|
≤13.5
|
≥50
|
900/900
|
900
|
|
24
|
≤18.0
|
≥50
|
1060/1370
|
1160
|
|
安全认证
|
|
CQC
|
1A
|
10A 250VAC
15A 125VAC
10A 28VDC
|
|
1C
|
10A 250VAC
10A 28VDC
|
|
TUV
|
1A
|
7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms
|
|
1C
|
7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms
|
备注:以上仅列出了该产品认证的部分典型负载，如需
订购标记示例

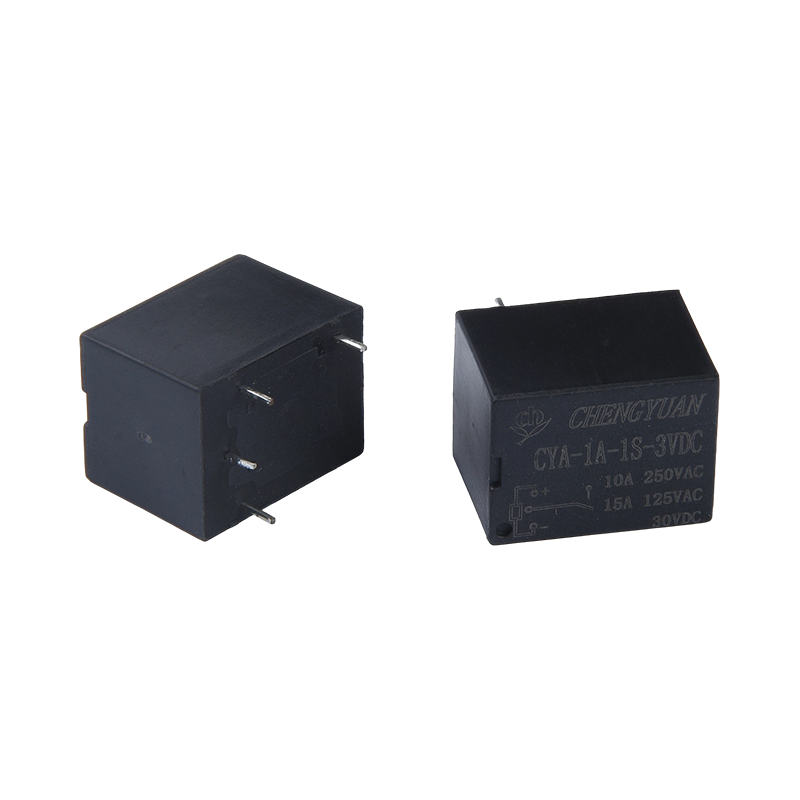

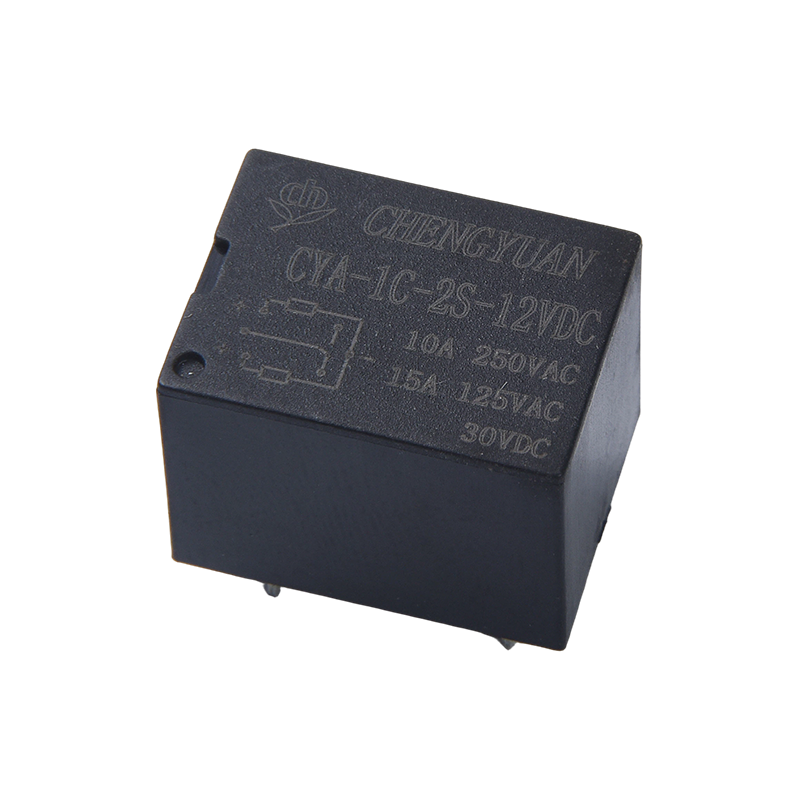

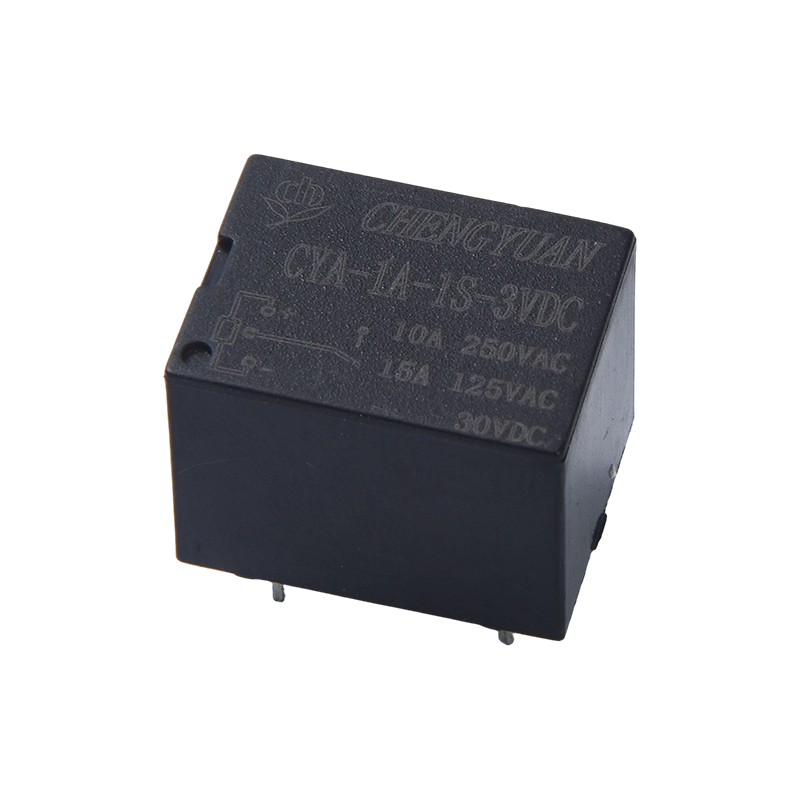

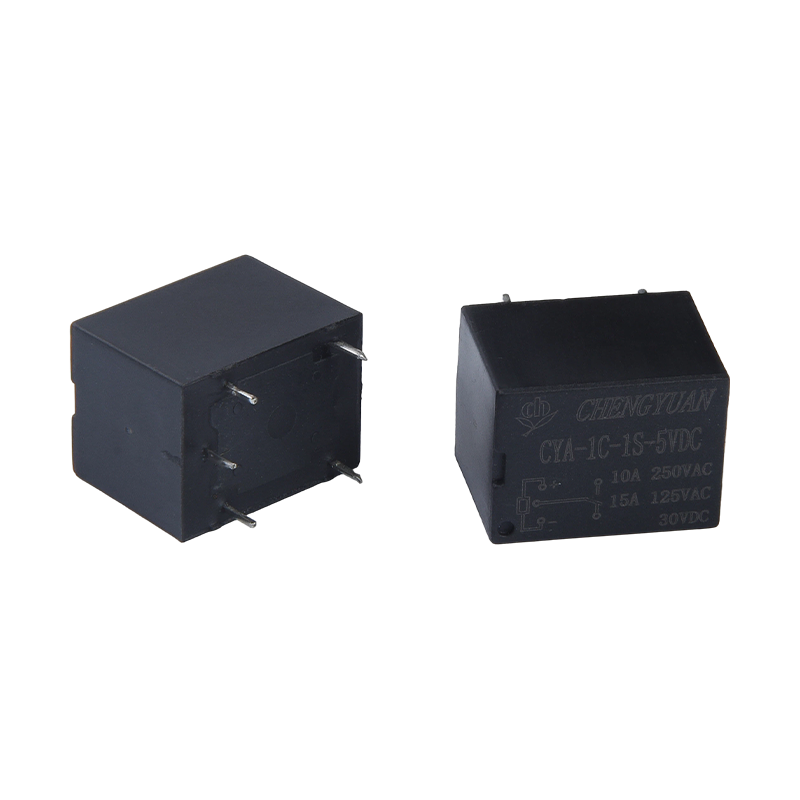

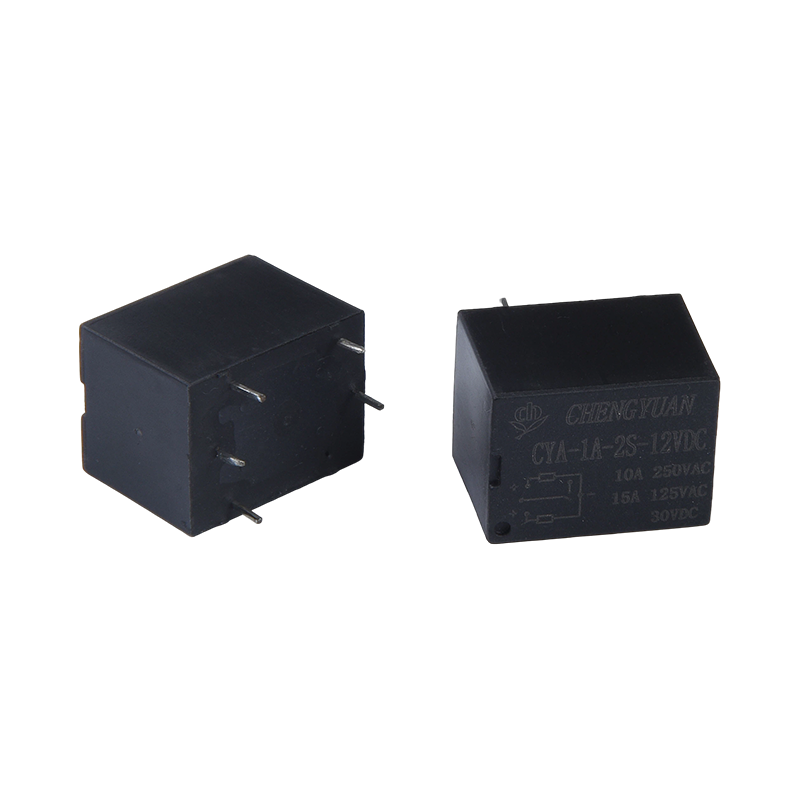

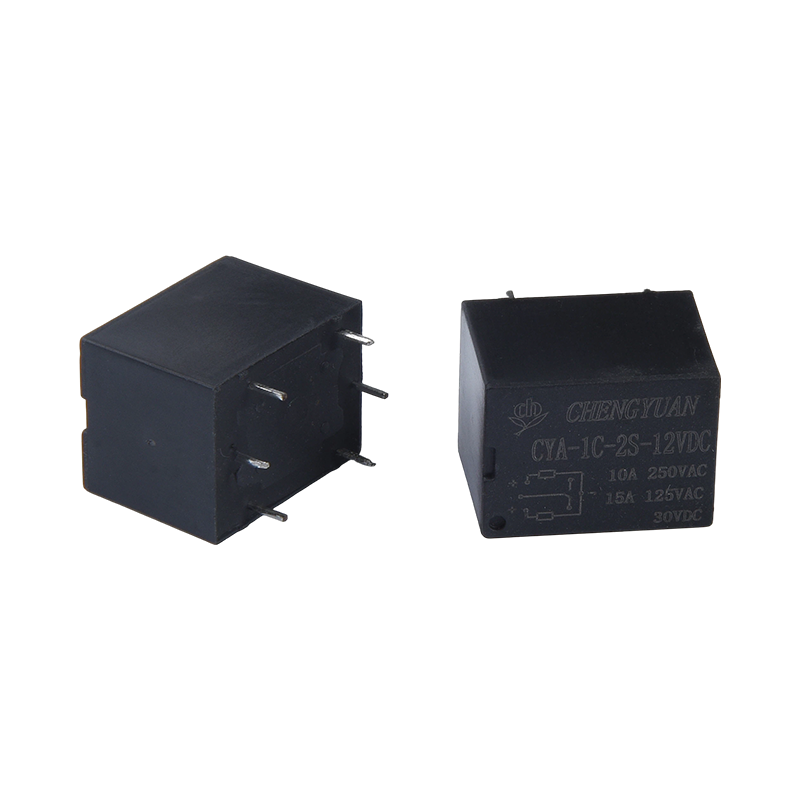

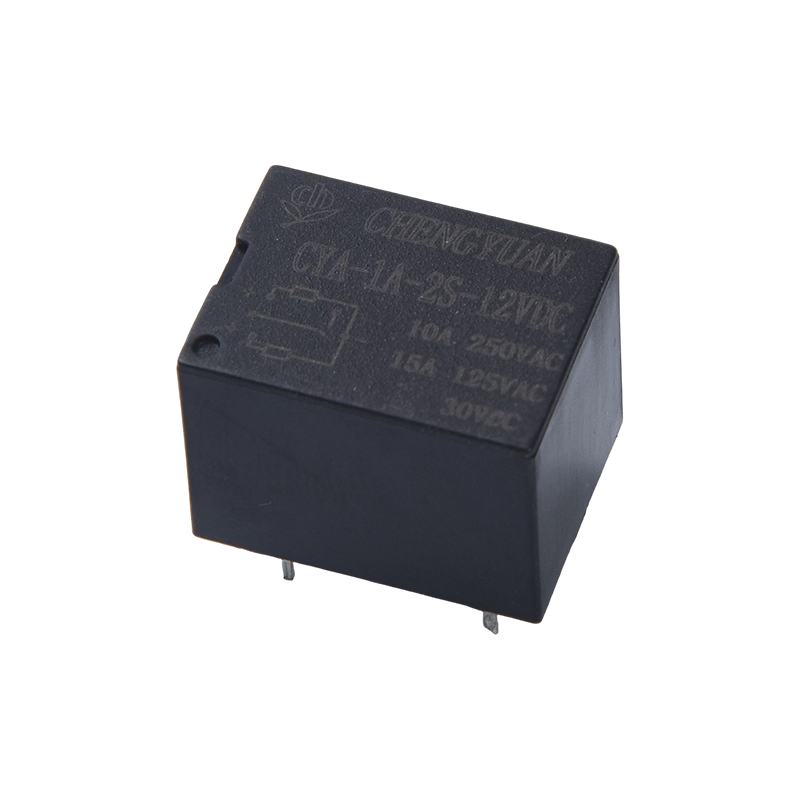

继电器型号(1)CYA
线圈电压 3 5 6 9 12 18 24 48VDC
触点形式 1A:一组常开 1C:一组转换
线圈形式 1S:单线圈 2S:双线圈
触点材料 T: AgSnO2, 无:AgCdO
备注：（1)在含 H2S ，SO2 ，NO2 等有害气体的环境下，建议选用塑封型产品，并请在实际使用中进行试验确认;当不需要整体清洗时，建议优先选用防焊剂型产品;
(2)该产品为环保产品，订货时请标记相应特性号，其中(551)表示符合 RoHS(触点含镉) ，(555)表示符合 RoHS(触点不含镉)。
