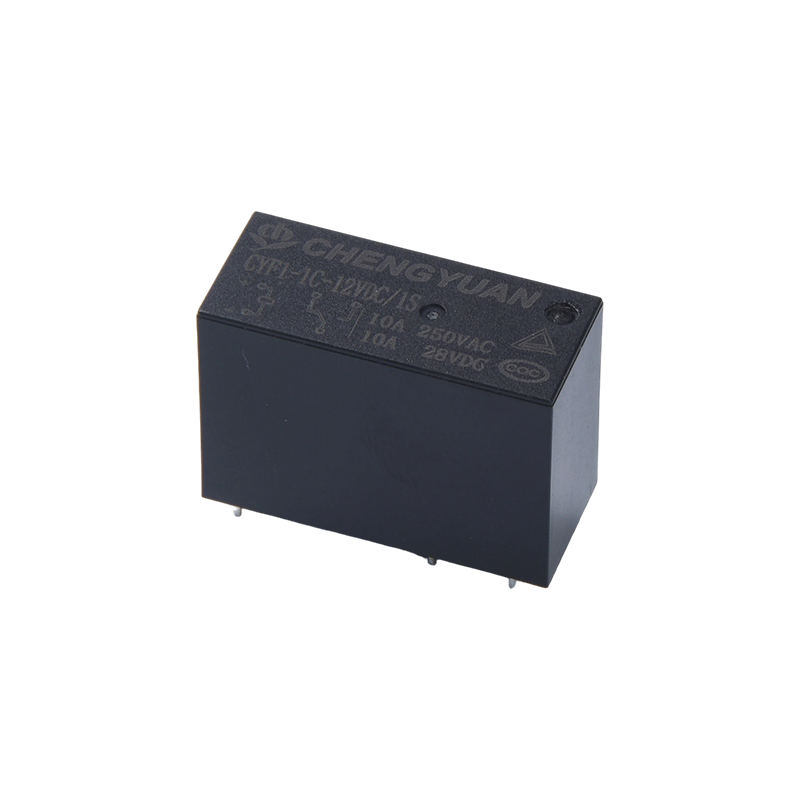

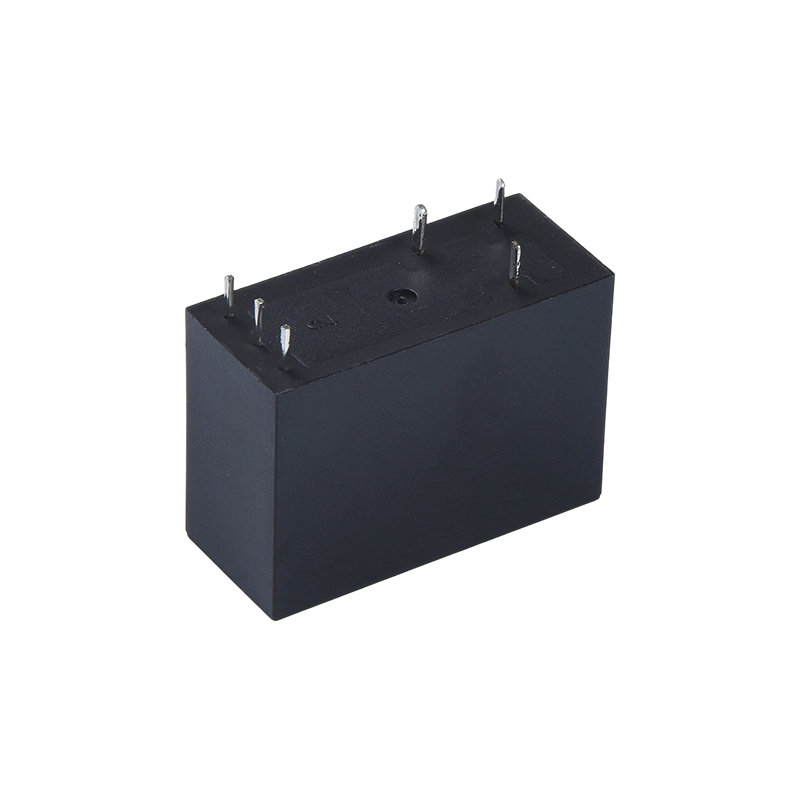

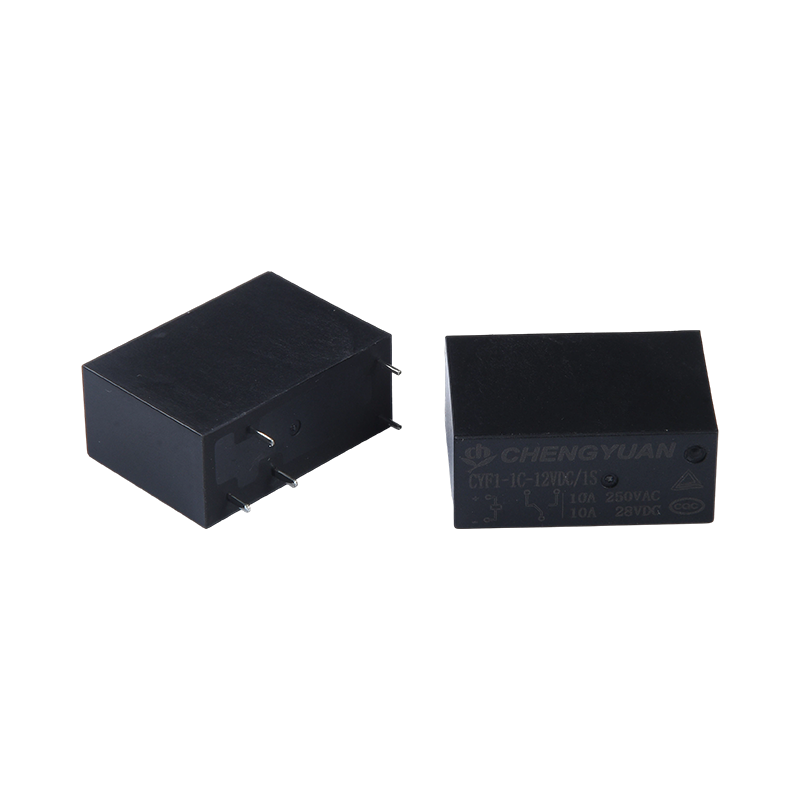

产品优势:
• 零静态功耗:利用磁锁原理,激活后无需连续供电即可保持接触状态,显着降低系统待机功耗。
• 高负载、紧凑设计:在超小封装中实现 16A 的最大接触开关容量,提供高功率密度并节省 PCB 空间。
• 断电状态记忆:断电后触点位置保持不变,恢复供电后无需行驶即可保持原始状态,适用于备用电路或安全联锁。
特点:
• 最大 16A 触点开关容量
• 提供单极和双极转换触点配置
• 超小尺寸、标准 PCB 引脚
• 有密封和防熔类型可供选择
• 环保产品（符合 ROHS 标准）
• 尺寸:(28。9*12。6*20。6)mm
主要应用:
• 智能电表和能量管理:用于预付费电表和智能断路器的远程开关控制,通过磁锁实现低功耗。
• 节能电器:集成到空调、热水器等电器主电源控制中,降低待机功耗,满足能源效率标准。
• 不间断电源和储能:用于UPS和光伏逆变器的输出开关电路,通过在停电期间维持状态来确保系统连续性。
• 安全和消防系统:用于报警系统和应急照明控制电路,以确保在突然断电时可靠的开关状态。
接触参数
|
联系人配置
|
1A/1C
|
2A/2C
|
|
接触电阻
|
< 50mΩ(1A 6VDC）
|
|
接触材料
|
AgSnO₂、AgCdO
|
|
接触载荷（电阻）
|
20A 250VAC
16A 250VAC/28VDC
10A 250VAC/28VDC
|
8A 250VAC
5A 277VAC/28VDC
|
|
最大开关电压
|
250VAC/28VDC
|
|
最大开关电流
|
20A/16A/10A
|
8A/5A
|
|
最大开关功率
|
5000VA/480W
|
1200VA/150W
|
|
机械耐久性
|
1×10⁷个周期
|
|
电气耐久性
|
1×10⁵个周期
|
线圈参数
|
额定线圈功率
-
|
单线圈 540mW
|
|
双线圈 ≦1W（功率因规格而异）
|
|
线圈温度升高
|
额定电压下为 26°C (47°F）
|
|
最高温度
|
130°C (266°F）
|
线圈规格表
|
额定电压（VDC）
|
设置/重置电压（VDC）
|
脉冲宽度（毫秒）
|
双线圈电阻（Ω±10%)
|
单线圈电阻（Ω±10%)
|
|
线圈 1
|
线圈 2
|
|
3
|
≤2。40
|
≥50
|
12。5
|
10。6
|
12。5
|
|
5
|
≤4。00
|
≥50
|
37
|
33
|
42
|
|
12
|
≤9。60
|
≥50
|
200
|
169
|
267
|
|
24
|
≤19。2
|
≥50
|
800
|
680
|
1067
|
|
48
|
≤38。4
|
≥50
|
2780
|
2315
|
4267
|
性能参数
|
绝缘电阻
|
100MΩ(500VDC）
|
|
介电承受电压
|
接触与线圈之间
|
5000VAC 1分钟
|
|
开放联系人之间
|
750VAC 1分钟
|
|
运行时间（额定电压）
|
≤10毫秒
|
|
释放时间（额定电压）
|
≤5毫秒
|
|
震惊
|
稳定
|
100米/秒² (10克）
|
|
力量
|
1000米/秒² (100克）
|
|
振动
|
10Hz~55Hz,1。5mm双振幅
|
|
湿度
|
35%~85% RH
|
|
温度范围
|
-40°C ~ 85°C
|
|
终端类型
|
PCB类型
|
|
重量
|
约10克
|
|
包装类型
|
塑料密封型、耐焊型
|
安全认证
|
魁北克省
|
1A/1C
|
16A 250VAC
16A 28VDC10A
|
|
1A/1C
|
10 250VAC
10 28VDC
|
|
2A/2C
|
8A 250VAC
8A 28VDC
|
|
TUV
|
1A/1C
|
16A250VAC cos android=1
16A 28/R=0ms
|
|
1A/1C
|
10 250VAC
10 28VDC
|
|
2A/2C
|
8A250VAC cos android=1
8A 28/R=0ms
|
订购标记示例
继电器型号CYF
线圈电压 5 6 9 12 18 24 48 VDC
联系表格 1A:一组常开,1C:一组转换,2A:两组常开,2C 两组转换
线圈形式 1S:单线圈 2S:双线圈
接触材料 T:AgSnO2,无:AgCdO
备注:(1)在含有H2S、SO2、NO2等有害气体的环境中,建议使用塑料密封产品,实际使用时请进行测试和确认;当不需要整体清洁时,建议
建议优先考虑耐焊剂产品；
- 本产品为环保产品。订购时请标记相应的功能编号,其中 (551) 表示符合 RoHS 标准（接触件含有镉）,(555) 表示符合 RoHS 标准（接触件不含镉）。
接线图,安装孔尺寸单位:mm
(1) 对于产品的某些外部尺寸,未指定尺寸公差。当外部尺寸≤1mm时,公差为±0。2mm；当外部尺寸在1~5mm之间时,公差为±0。3mm。
当整体尺寸>5mm时,公差为±0。4mm；
(2)无尺寸公差的安装孔尺寸为±0。1mm。
需要注意的事项:
- 磁锁继电器的出厂状态为复位状态,但由于继电器运输或安装过程中的冲击等因素,可能会变为动作状态。因此,在使用时（电源
连接后,请根据需要重置为动作状态或重置状态。
- 为了确保磁锁继电器起作用或复位,施加到线圈的激励电压必须达到额定电压,脉冲宽度必须大于作用或复位时间的5倍。不要
向动作线圈和复位线圈施加电压时,请勿长时间（超过1分钟）向线圈施加电压。
- 在产品运输、储存和使用过程中,请将产品远离强磁场,以避免工作电压和复位电压的变化。
