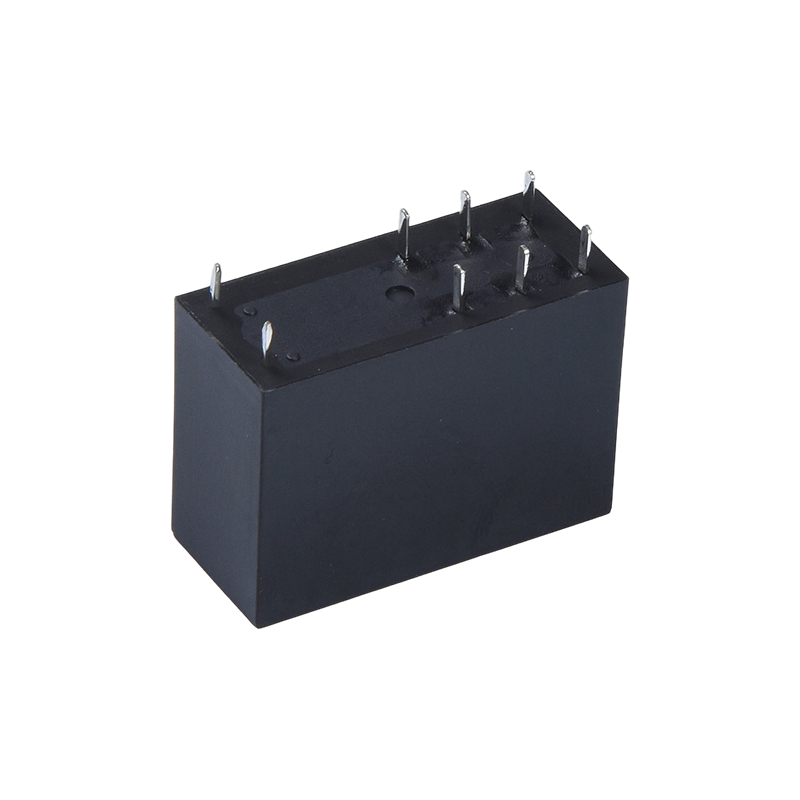

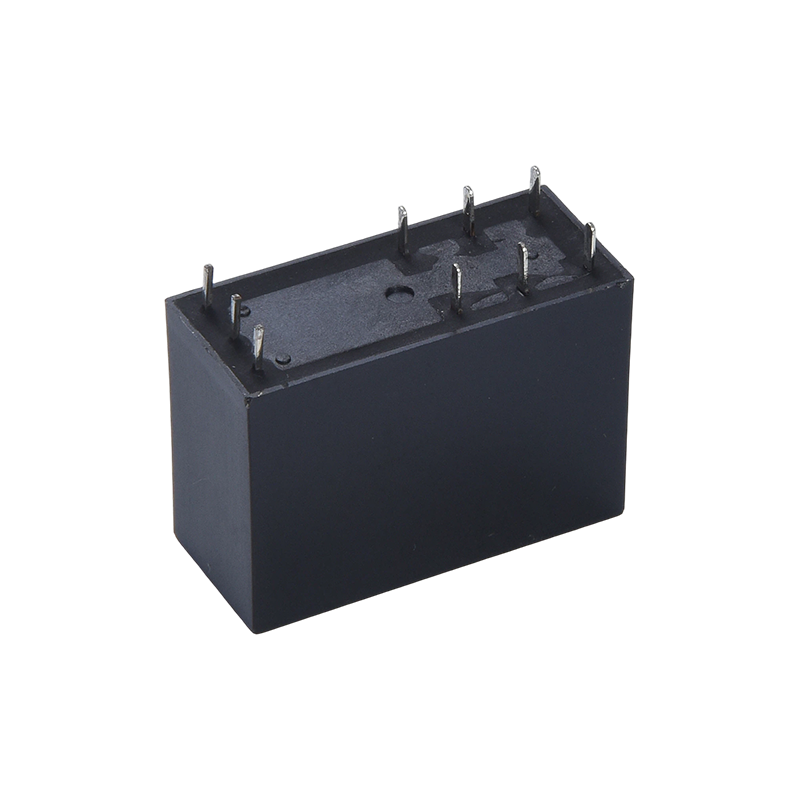

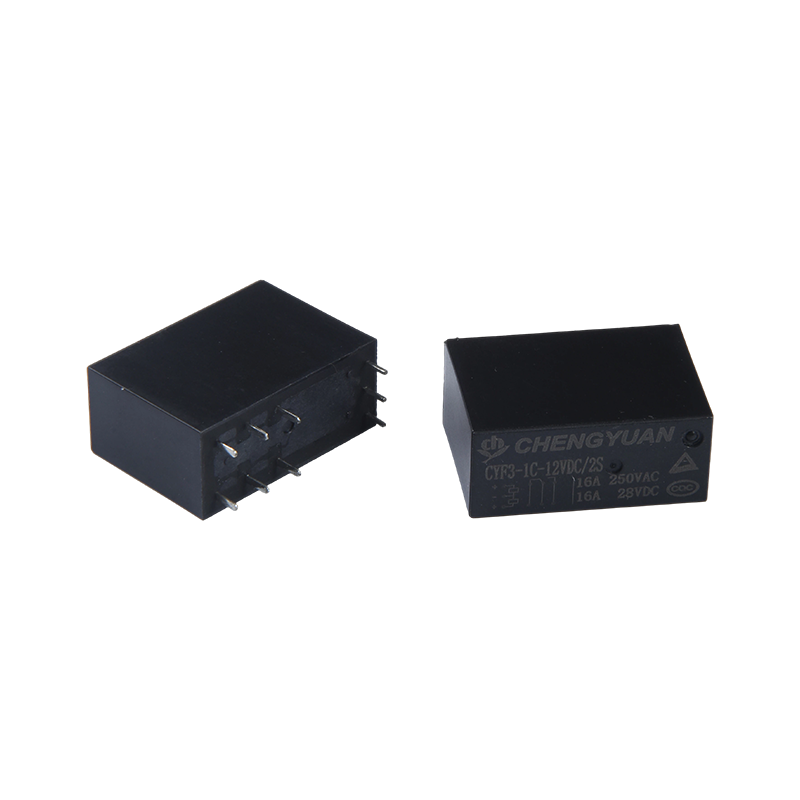

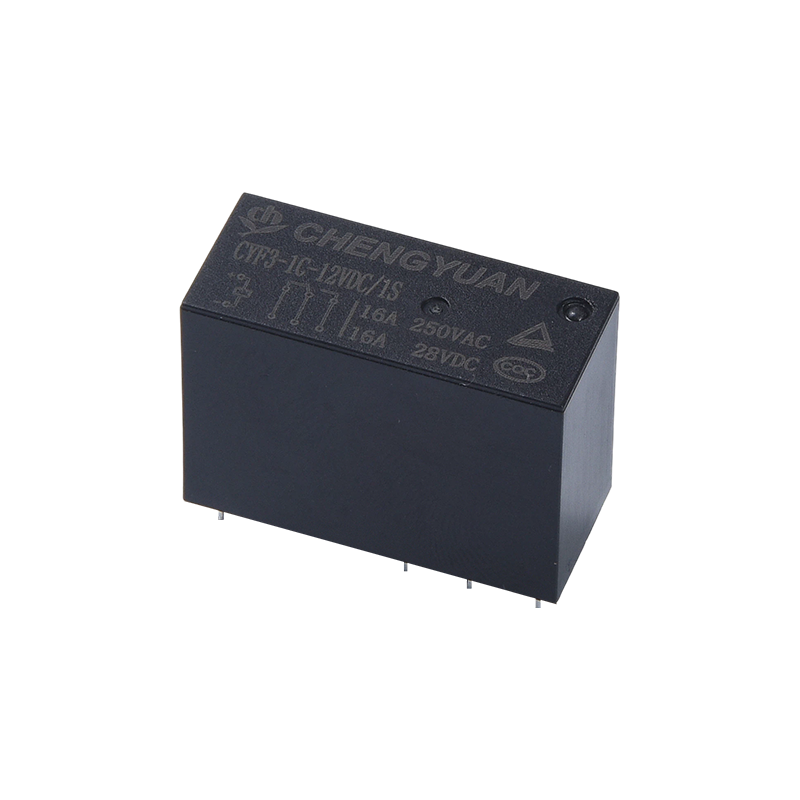

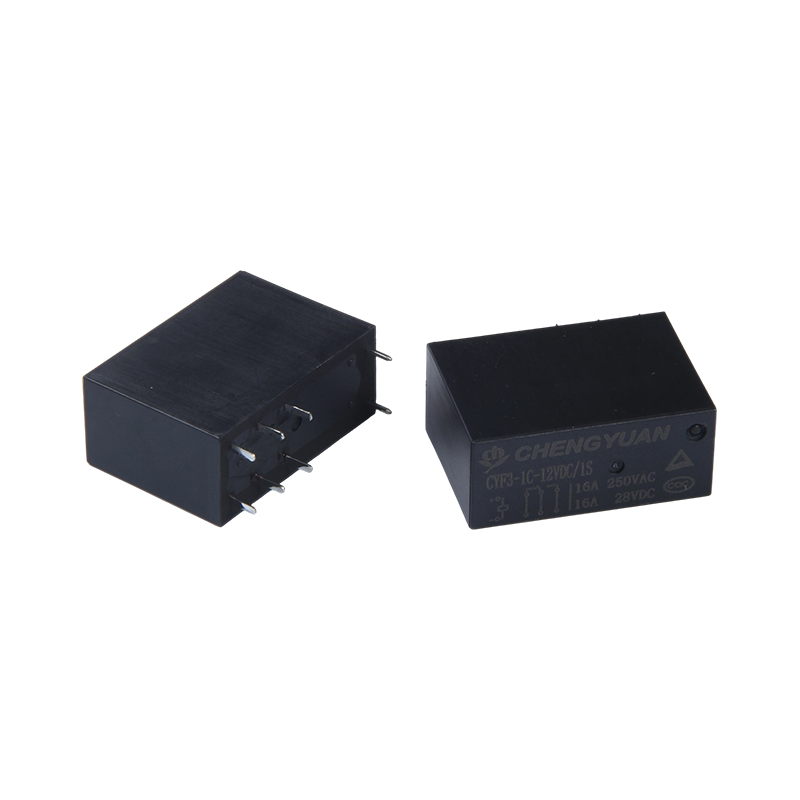

一、产品结构与安装特点
1. 核心结构：采用磁保持结构，保障控制端断电后能持续保持当前状态，实现零功耗切换；
2. 安装特性：体积小，适用于密集安装场景，可有效节省PCB板空间；
3. 适配自动化组装：结构设计适配标准安装流程，便于批量组装，提升生产效率。
二、适用场景
1. 通讯设备领域：适用于各类通讯设备的电路切换与控制环节，保障信号传输稳定；
2. 安全设备领域：适配安防监控、报警系统等安全设备，凭借高可靠性与耐压特性保障运行安全；
3. 办公室设备领域：用于打印机、复印机等办公室设备的内部电路控制；
4. 家用电器领域：适用于空调、微波炉等家用电器的负载控制与电路切换。
三、使用核心优势
1. 高负载优势：17A触点切换能力，适配中大功率设备控制需求，适用范围更广；
2. 高耐压安全：5000伏耐压特性，提升复杂电路环境下的使用安全性；
3. 安装灵活：体积小适配密集安装，节省设备内部空间；
4. 低功耗长效保持：磁保持结构实现零功耗切换与状态长效保持，降低能耗；
5. 权威认证保障：通过TUV、CQC认证，降低故障风险，提升使用可靠性。
触点参数
|
型号
|
CYF3
|
|
触点材料
|
银合金
|
|
接触电阻
|
100mΩ 最大(at 1A 16VDC)
|
|
额定负载（阻性）
|
16A250VAC /17A 277VAC
|
|
最大切换电流
|
16A
|
|
最大切换电压
|
277VAC
|
|
最大切换功率
|
4709VA
|
|
最小切换负载
|
6V 1A
|
|
性能参数
|
|
吸合时间（额定电压）
|
15ms 最大 (不加二极管)
|
|
释放时间
|
5ms 最大 (不加二极管 )
|
|
绝缘电阻
|
最小 1000MΩ ( 500VDC)
|
|
介质耐压
|
触点与触点间:1000VAC, 50/60Hz 持续 1min
|
|
触点与线圈间 : 5000VAC , 50/60Hz 持续 1min
|
|
抗振动
|
耐久
|
10-55Hz,双振幅1.5mm
|
|
误动作
|
10-55Hz,双振幅1.5mm
|
|
抗冲击
|
误动作
|
10G Min
|
|
耐久
|
10G Min
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
10000000次
|
|
电气寿命（每小时360次，室温）
|
100000次
|
|
环境温度
|
-40℃~+85℃(不冷凝 )
|
|
重量
|
约14g
|
线圈参数 ( 20℃)
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
3
|
240
|
12.5
|
约0.72W
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
5
|
144
|
35
|
|
6
|
120
|
50
|
|
9
|
80
|
113
|
|
12
|
60
|
200
|
|
18
|
40
|
450
|
|
24
|
30
|
800
|
|
48
|
15
|
3200
|
|
3
|
180
|
17
|
约0.54W
|
|
5
|
108
|
46
|
|
6
|
90
|
67
|
|
9
|
60
|
150
|
|
12
|
45
|
270
|
|
18
|
30
|
600
|
|
24
|
22.5
|
1067
|
|
48
|
11.25
|
4267
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

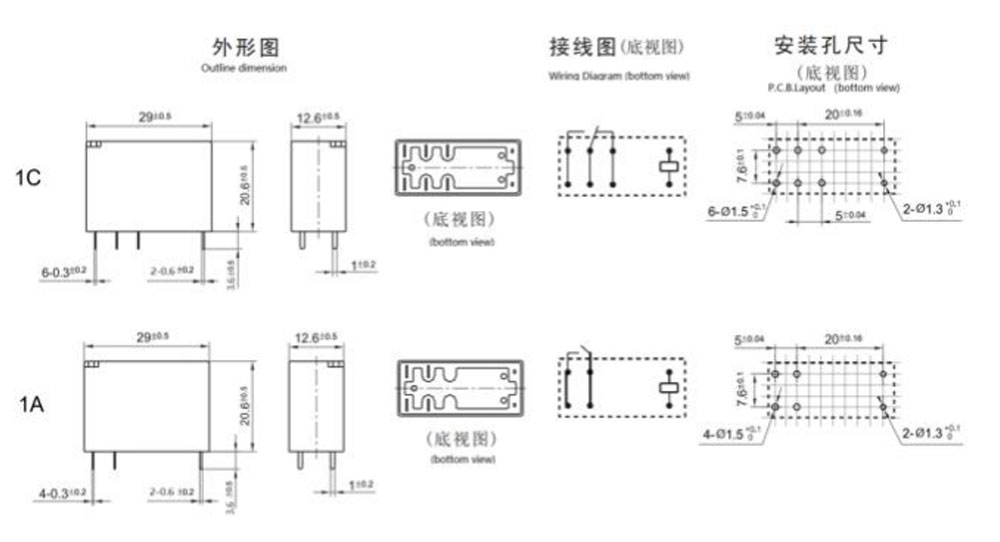

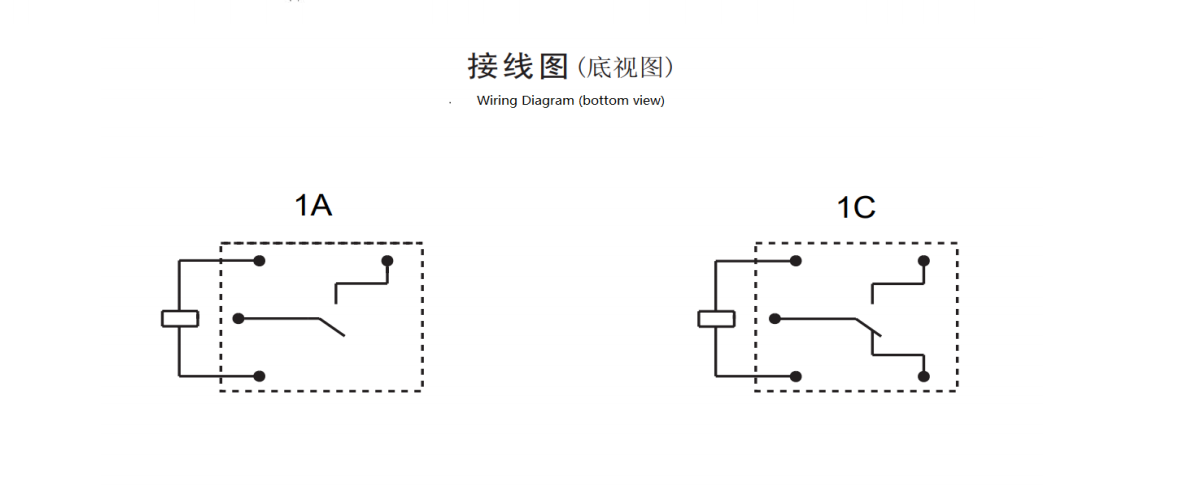

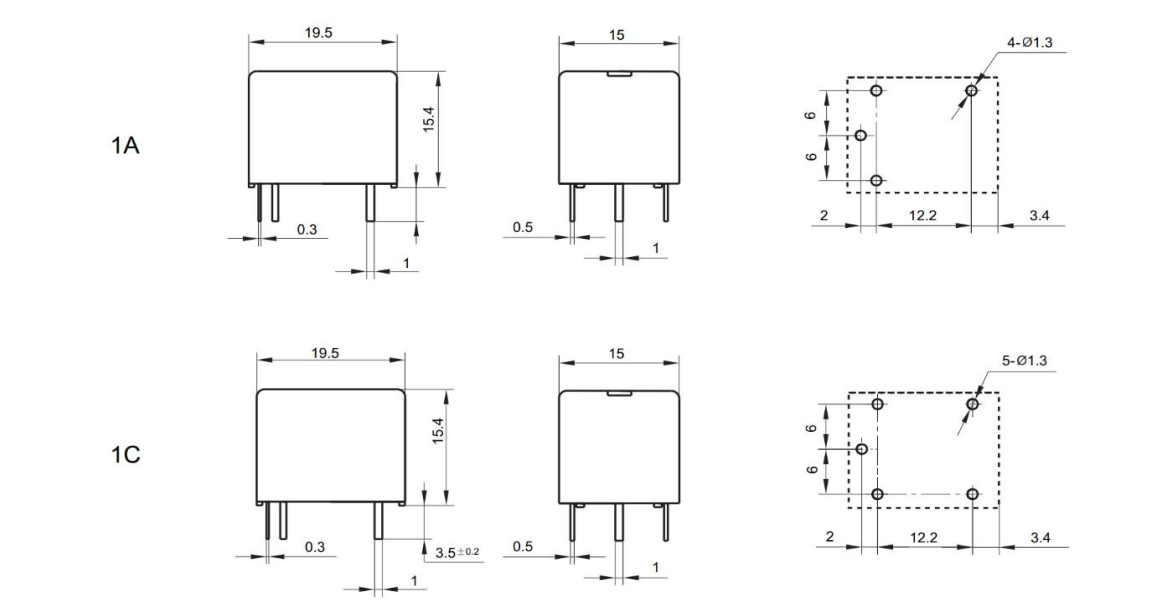

外形尺寸图、接线图、安装孔位图 （单位：mm)

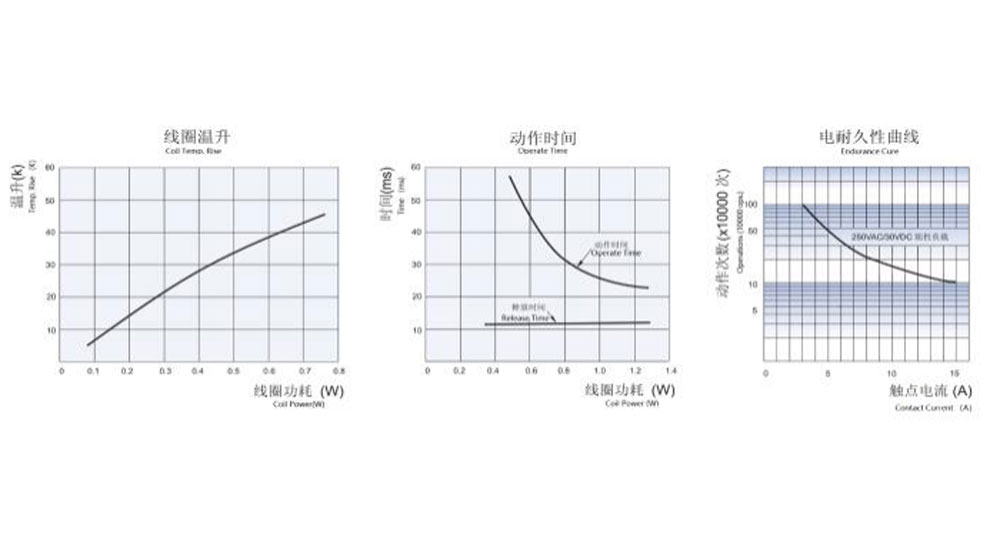

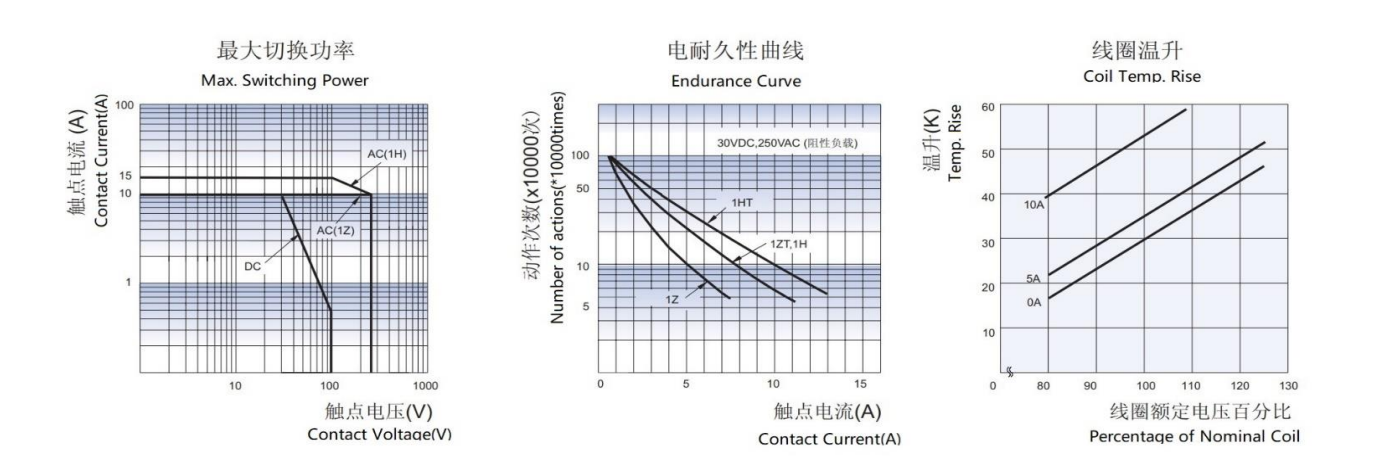

性能曲线图
订货标记
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1：型号：CYF3
2: 触点组数: 1-1极
3: 触点形式: C 基准取自 C；H 基准取自 A；B 基准取自 B
4: 额定电压: 3,5,6,9,12,18,24,48VDC
5: 外壳颜色: T -透明,;H-黑色; L-兰色
6: 线圈功耗: D-0.72W L-0.54W
7: 封装形式: S-塑封式
SH-防水式
8: 特殊参数:无-标准型
字母或数字-特殊要求
(1):塑封式不能在污染环境（含有H2S , SO2 , NO2 , 粉尘等污染特）中使用。
(2): 塑封式装入PCB焊接后，不能进行整体清.洗或表面处理。
(3):客户特殊要求（XX ），由我司评估后，按特性符号标识。
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
