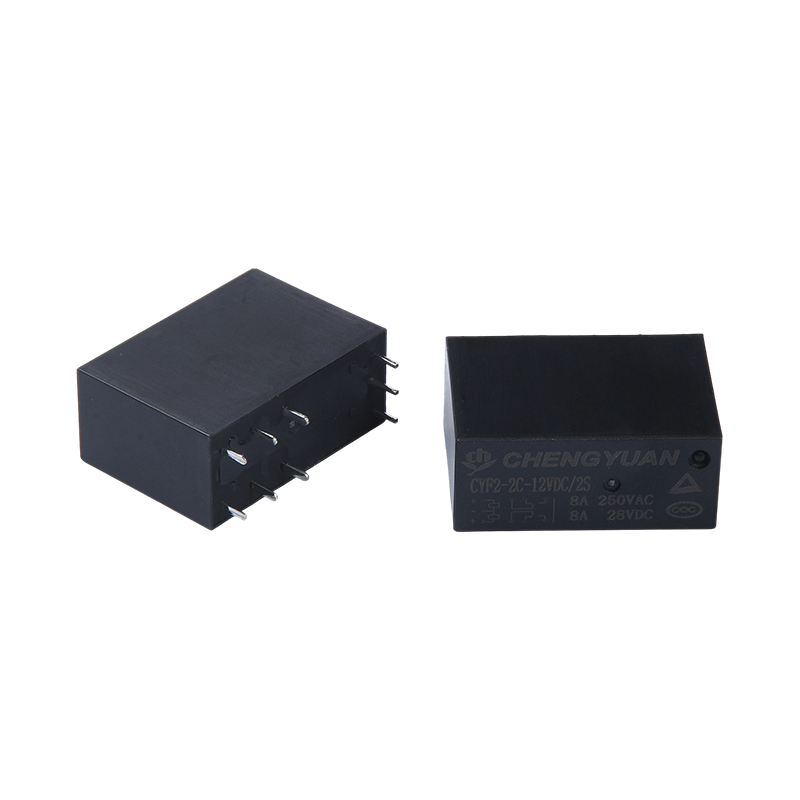

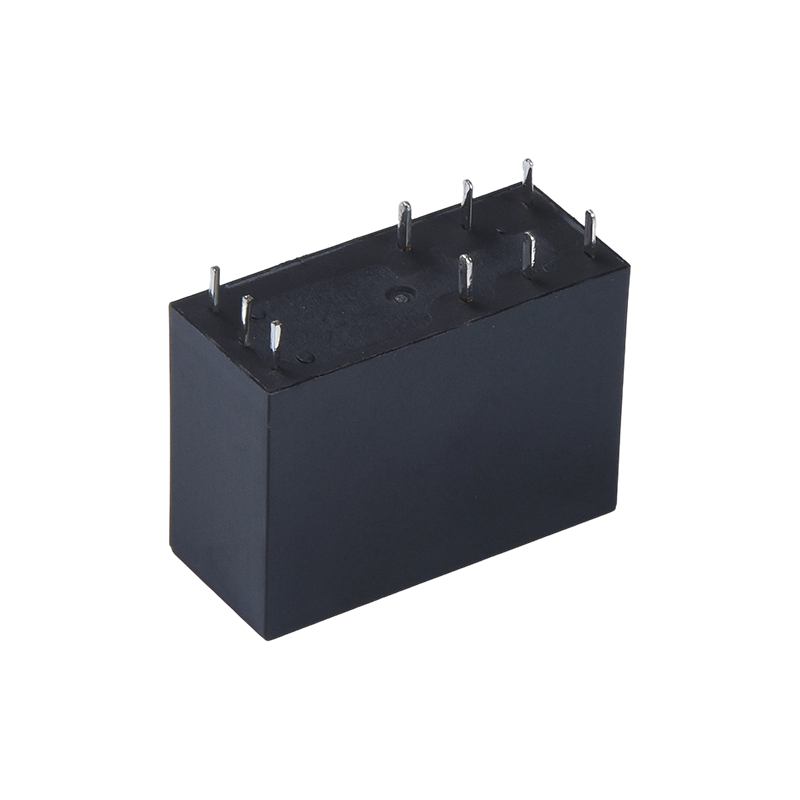

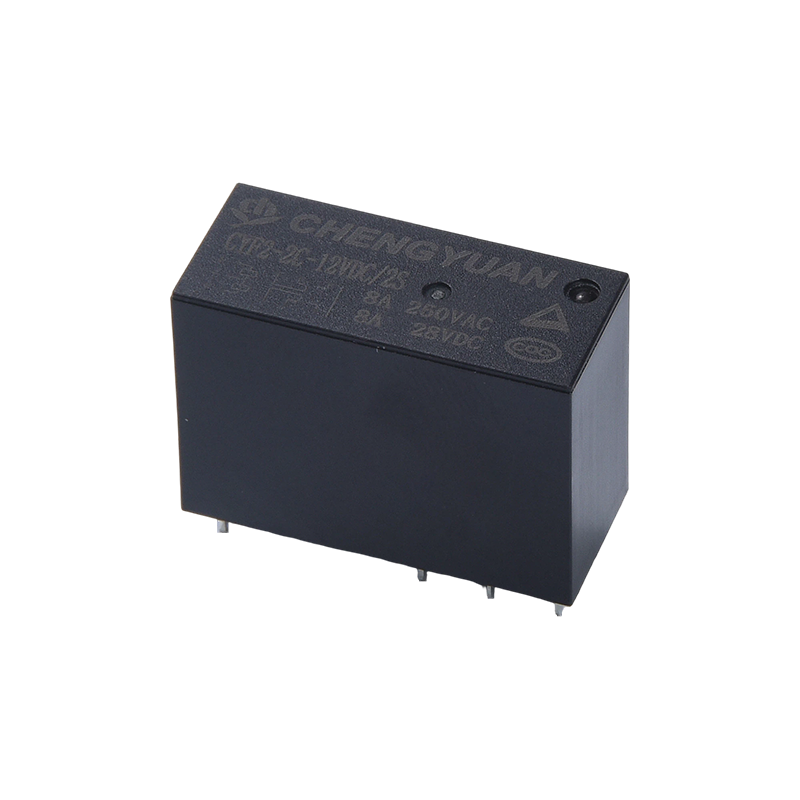

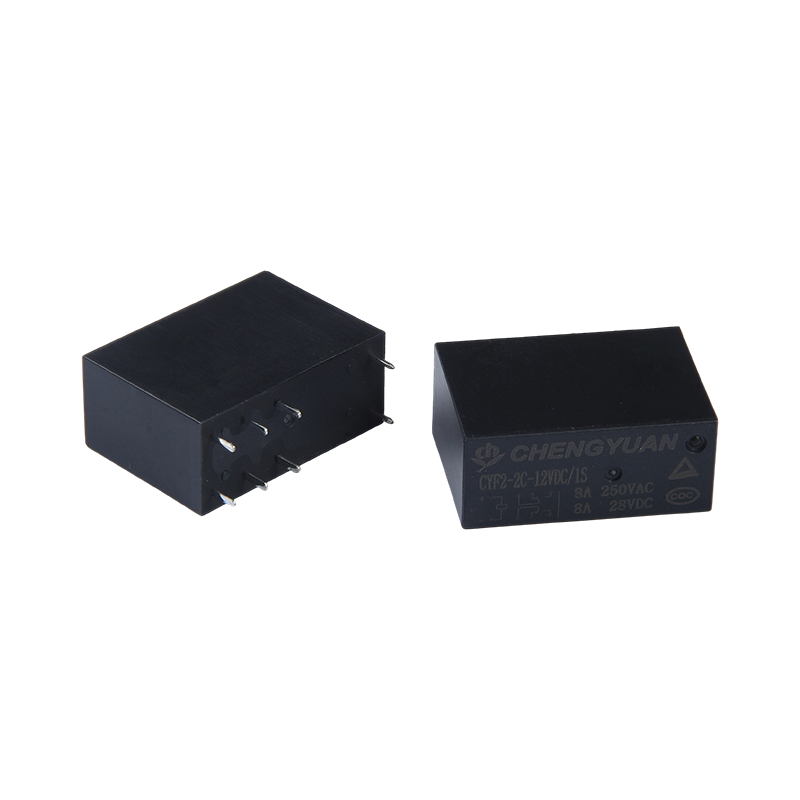

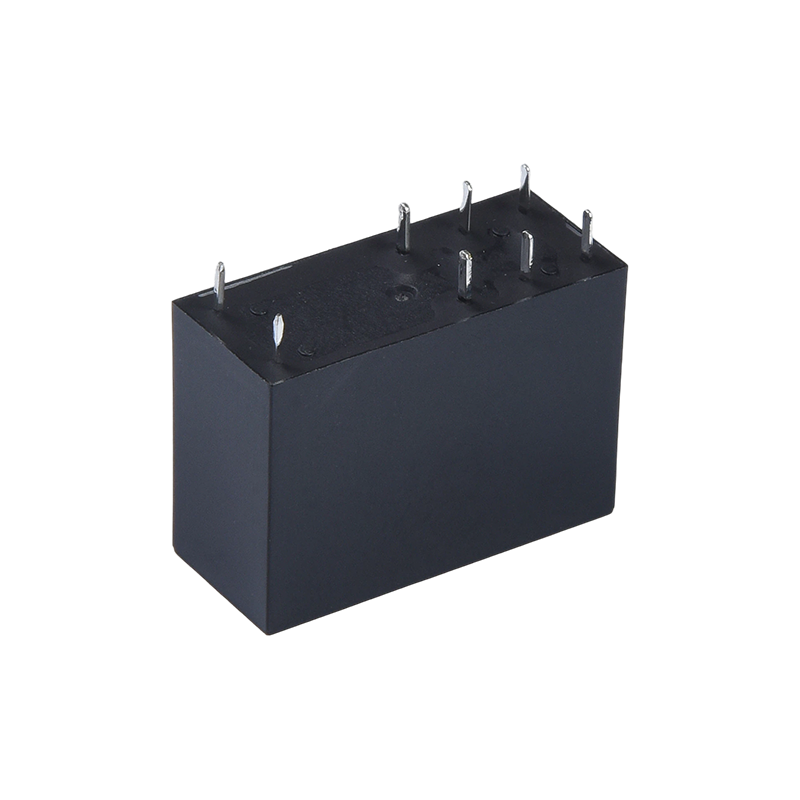

特点:
1。磁锁功能:采用脉冲激励；线圈仅在开关时刻消耗功率,断电后接触状态自锁,显著降低系统能耗。
2。高负载开关:触点支持8A电流开关,满足空调、微波炉等家用电器的高功率控制需求。
3。高耐压隔离:线圈与触点之间的耐压达到5000V,提供优异的电气隔离性能,确保控制电路的安全。
4。紧凑设计:体积小,结构紧凑,非常适合在 PCB 板上高密度安装。
5。宽电压线圈范围:提供从 3VDC 到 48VDC 的各种线圈规格,适应不同的控制电压。
6。安全认证:TUV和CQC认证,符合国际安全标准。
典型应用:
1。通信设备:用于通信基站和交换设备,用于低功耗电路交换和信号路由。
2。家用电器:适用于空调、微波炉等设备作为节能电源控制开关。
3。安全设备:用于安全报警系统和门禁控制,以确保即使在停电的情况下也能保持原始的锁定或报警状态。
4。办公设备:应用于复印机和打印机等办公自动化设备,以减少待机功耗。
联系数据
|
类型
|
CYF2
|
|
接触材料
|
银合金
|
|
接触电阻
|
最大 100mΩ(1A 16VDC）
|
|
额定负载（电阻负载）
|
5A/8A 250VAC
|
|
最大开关电流
|
8A
|
|
最大开关电压
|
277VAC
|
|
最大开关功率
|
2216VA
|
|
最小开关负载
|
6V 1A
|
|
特征
|
|
运行时间（额定线圈电压）
|
最大 15 毫秒。( 无二极管）
|
|
发布时间
|
最大 5 毫秒。( 无二极管）
|
|
绝缘电阻
|
最小 1000MΩ(500VDC）
|
|
介电强度
|
断开触点之间:1000VAC,50/60Hz,持续1分钟
|
|
线圈与触点之间:5000VAC,50/60Hz,持续1分钟
|
|
抗震性
|
破坏性的
|
10-55Hz,双振幅1。5毫米
|
|
功能
|
10-55Hz,双振幅1。5毫米
|
|
抗冲击性
|
功能
|
最小 10G
|
|
破坏性的
|
最小 10G
|
|
耐力
|
机械耐久性 （10800ops./h）
|
10000000 次操作（室温）
|
|
电气耐久性(360ops。/h）
|
100000 次操作（室温）
|
|
环境温度
|
-40℃~+85℃（无冷凝）
|
|
重量
|
约14克
|
线圈数据(20℃)
|
名义上的
电压
（直流电）
|
名义上的
操作
当前的
±10%（mA）
|
线圈电阻
±10%（Ω）
|
名义经营
力量
|
工作电压
（最大限度）
|
释放电压
（分钟）
|
最大允许电压
|
|
3
|
240
|
12。5
|
约0。72W
|
名义的75%
电压
|
名义的5%
电压
|
标称电压的130%
|
|
5
|
144
|
35
|
|
6
|
120
|
50
|
|
9
|
80
|
113
|
|
12
|
60
|
200
|
|
18
|
40
|
450
|
|
24
|
30
|
800
|
|
48
|
15
|
3200
|
|
3
|
180
|
17
|
约0。54W
|
|
5
|
108
|
46
|
|
6
|
90
|
67
|
|
9
|
60
|
150
|
|
12
|
45
|
270
|
|
18
|
30
|
600
|
|
24
|
22。5
|
1067
|
|
48
|
11。25
|
4267
|
上面显示的数据是初始值。请勿在线圈上施加最大允许电压超过 10 分钟,以避免线圈过热。

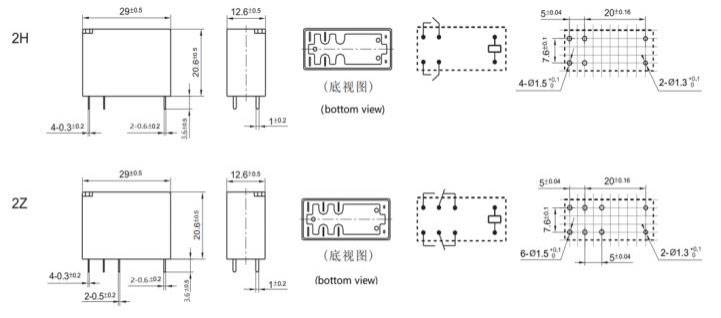

轮廓尺寸、接线图、PCB 布局（单位:mm）

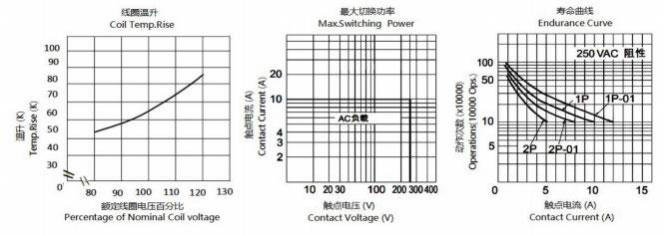

特征曲线
订购信息
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1:类型:CYF2
2:他的 8A 零 -5A
3:杆数:2-2杆
4:接触安排:C Fom C; H 来自 A; B 来自 B
5:标称电压:3、5、6、9、12、18、24、48VDC
6:外壳颜色:T -透明,;H-黑色,L-蓝色
7:线圈功率:D-0。72W L-0。54W
8:防护结构:防S-Flux,
SH-密封型可清洗
9:特殊参数:零标准类型
字母或数字-特殊要求
防磁继电器不能在含有H2S、SO2、NO2、灰尘等污染物的环境中使用。
在 PCB 上组装防磁通继电器后,不建议进行水清洁或表面处理。
免责声明:本说明书仅供参考。规格如有更改,恕不另行通知。
我们无法评估每个可能应用程序的所有性能和所有参数。因此,用户应该处于正确的选择位置
适合自己应用的产品。对于密封继电器,安装和清洁后,请在使用前打开外壳上的通风孔。如有任何疑问,请联系成源寻求技术服务。然而,用户有责任确定应该使用哪种产品。
