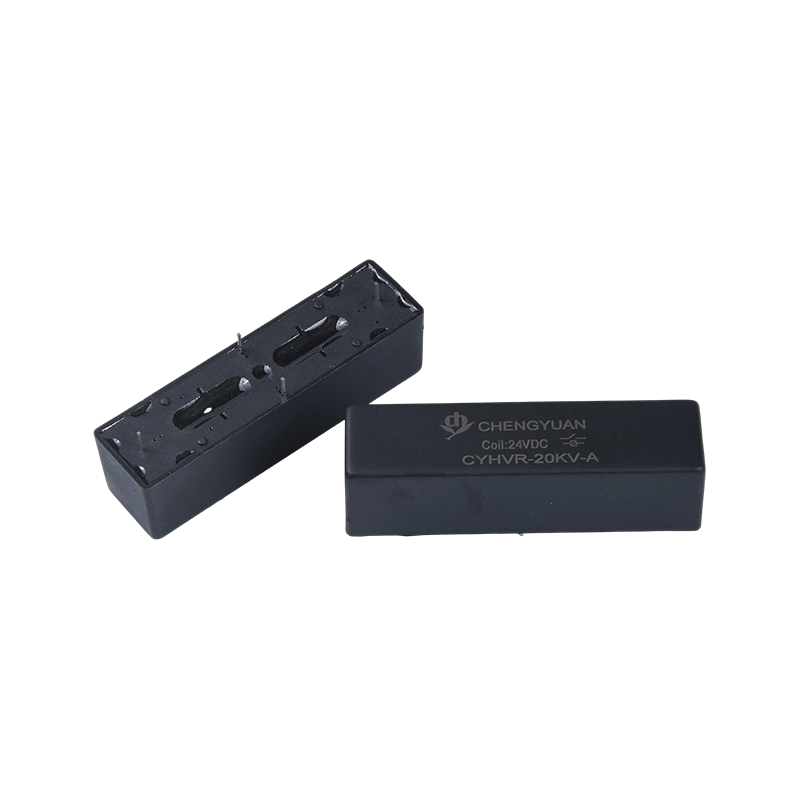

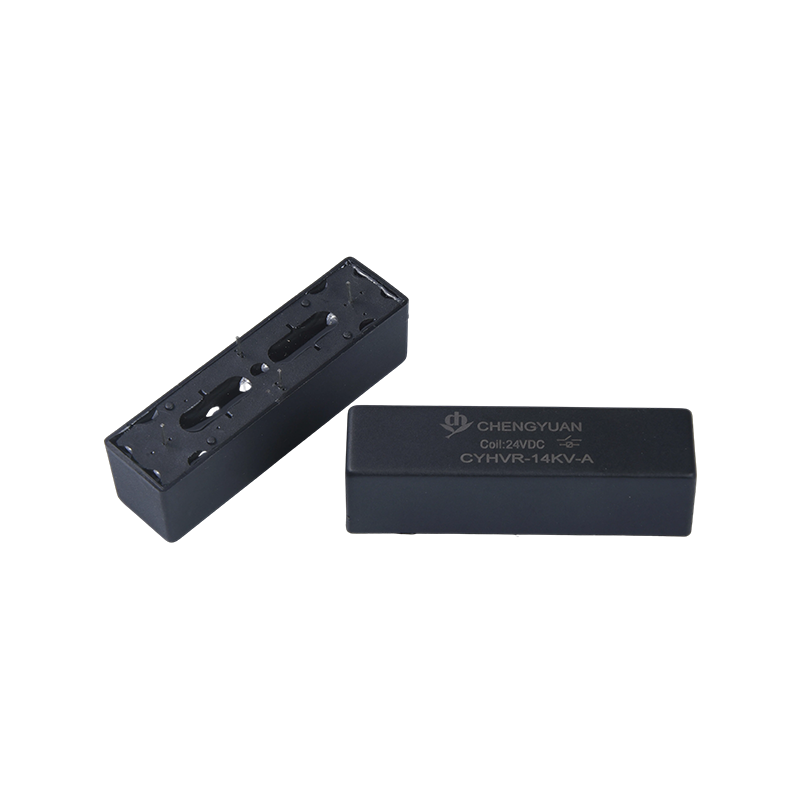

产品特点：
大电流切换： 在高压环境下仍保持3A的负载能力，支持高电压与大电流并存的切换需求。
可靠的隔离性能： 采用干簧管技术，提供较佳的信号隔离效果，确保控制系统安全。

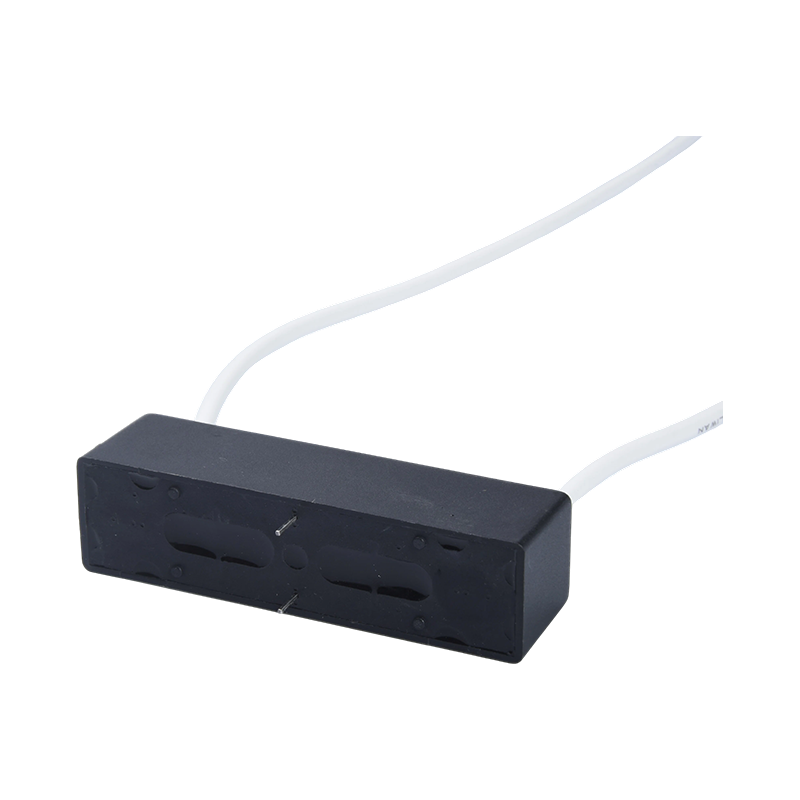

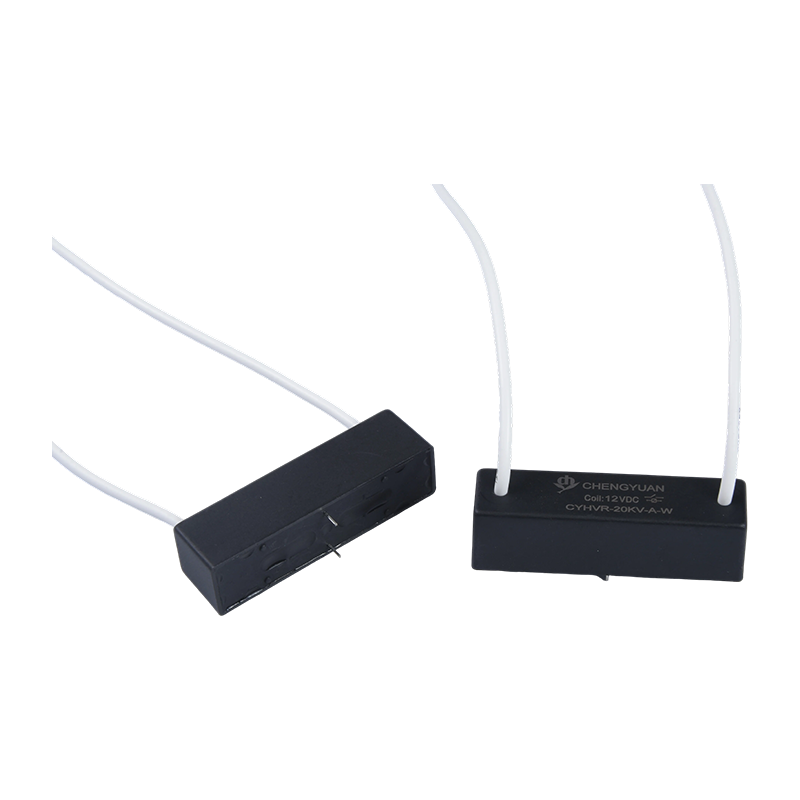

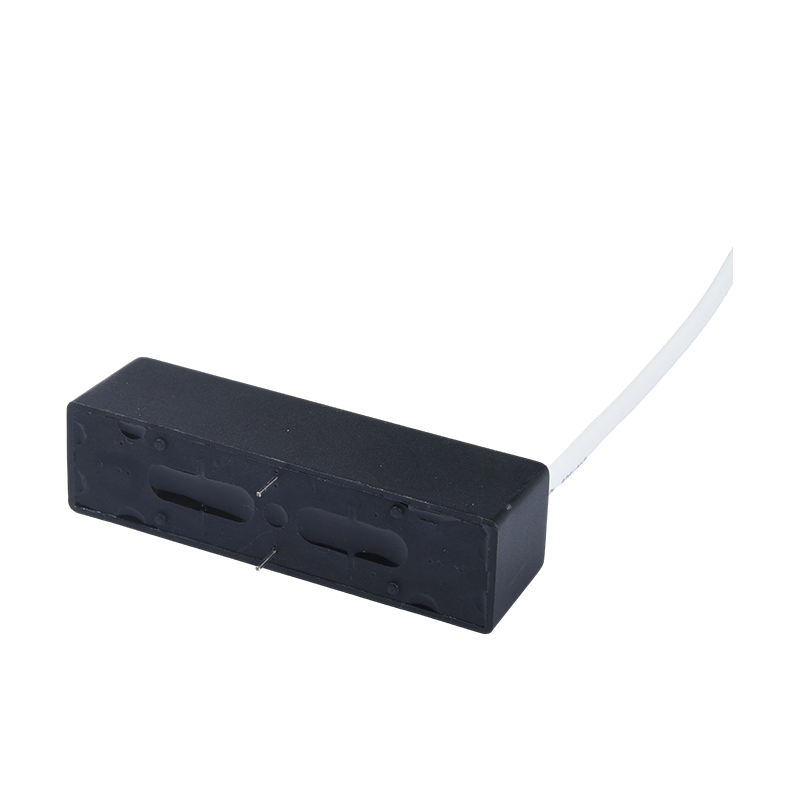

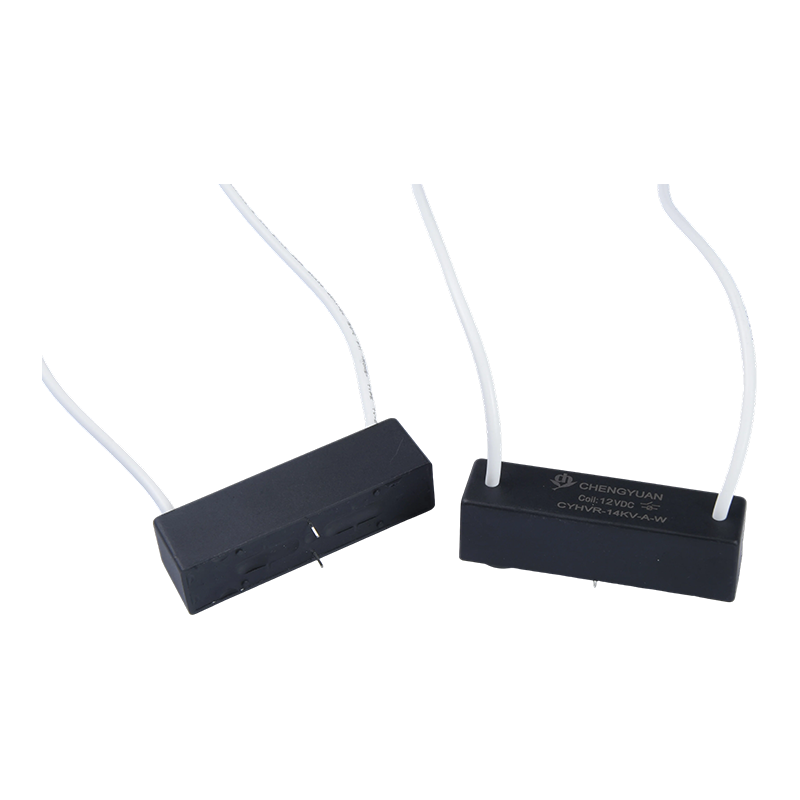

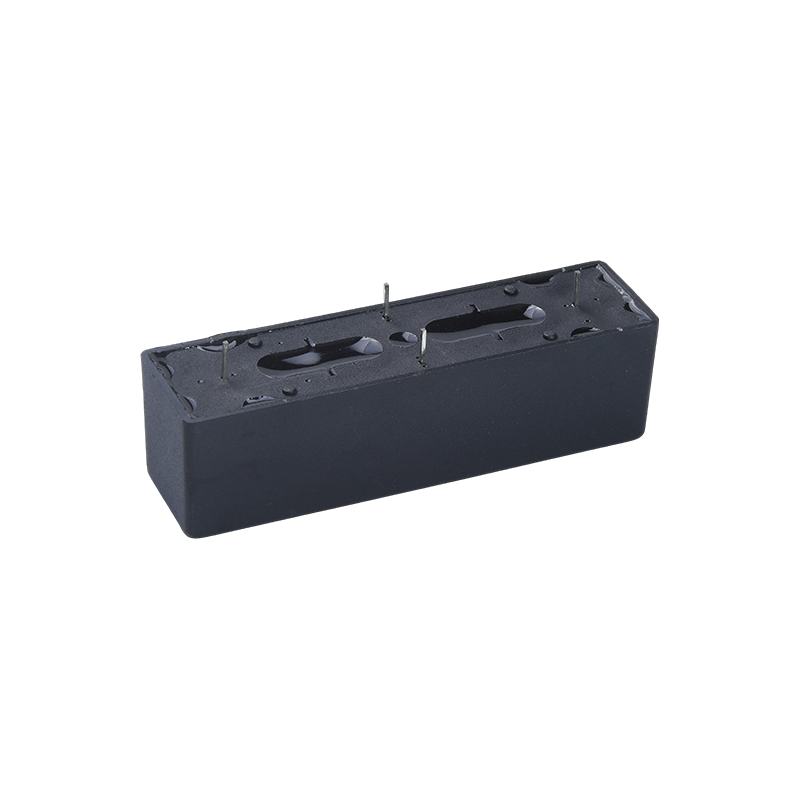

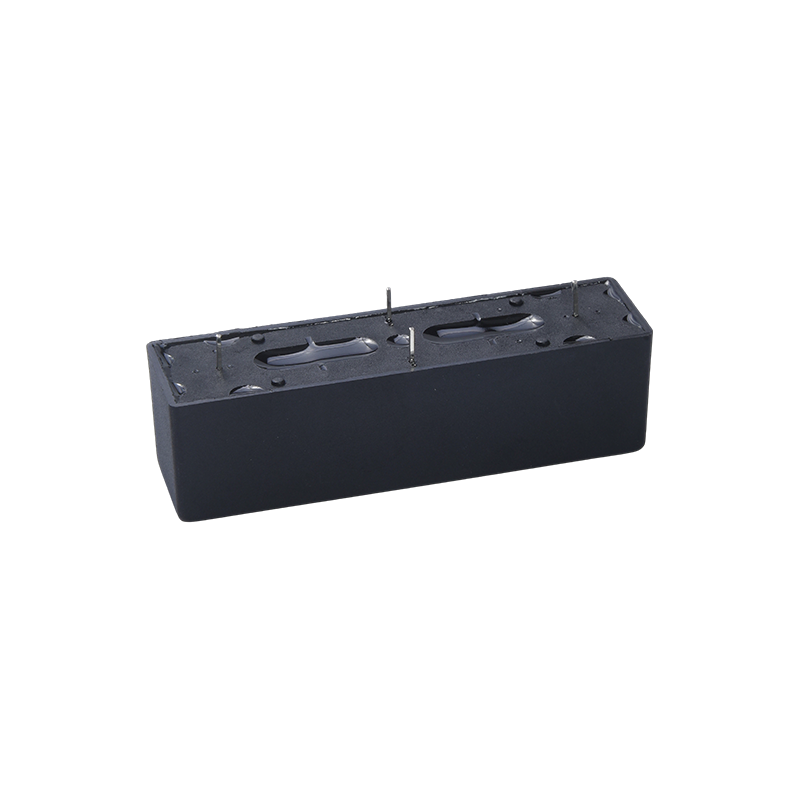

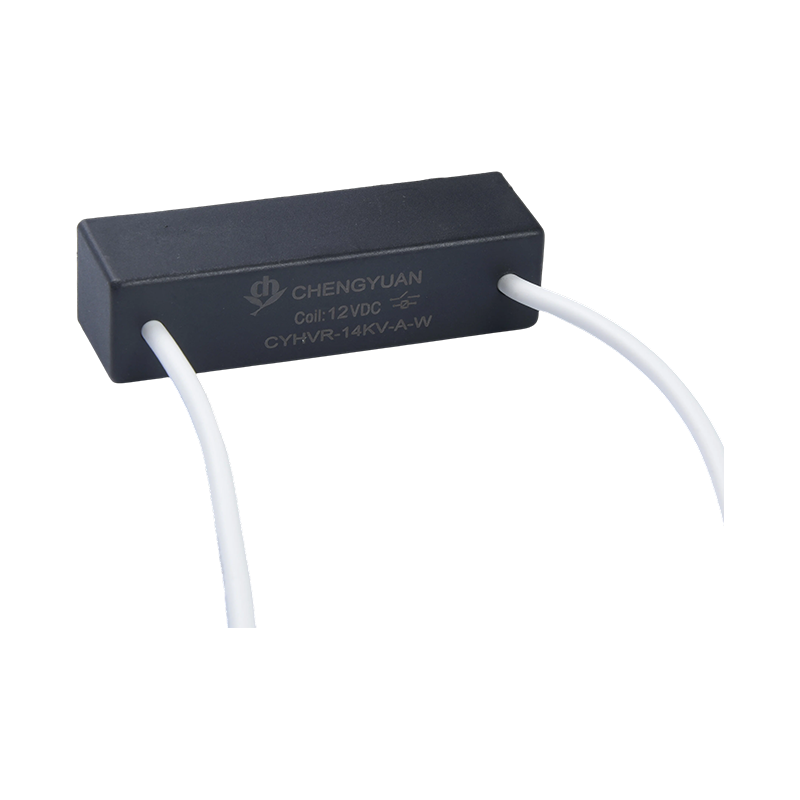

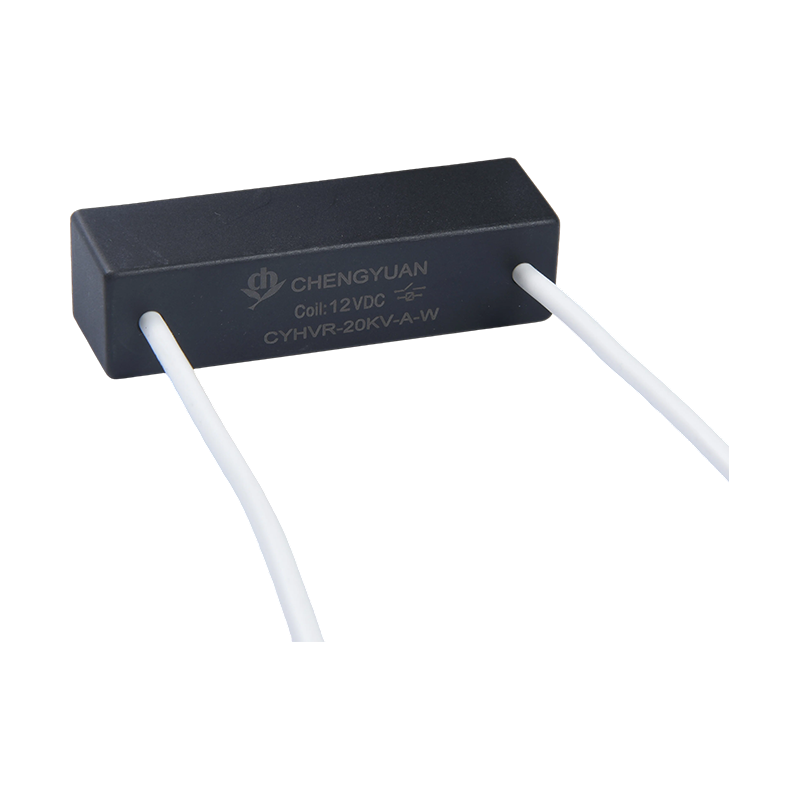

灵活的安装方式： 提供PCB型和PCB加线材型两种结构，适应不同的电路板布局及高压爬电距离要求。
宽线圈电压范围： 线圈电压涵盖5VDC至24VDC，便于与标准控制电路匹配。
典型用途：
新能源系统： 用于光伏（PV）逆变器及储能系统，实现高压直流母线的切换与充放电控制。
高压测试设备： 作为高压测试仪中的核心开关元件，用于耐压测试及绝缘检测。
电力电子： 在高压电源变换器中实现电路的自动保护与控制。
航空航天： 适用于航空电子设备中的高压控制电路，满足严苛的安全标准。
工业高压控制： 用于工业自动化中的高压设备保护与电路通断控制。
|
触点数据
|
|
触点形式
|
1 常开（1A 型）；1 常闭（1B 型）
|
|
触点额定负载
|
50W
|
|
最大切换电压（直流或交流峰值）
|
DC.7.5KV,
|
|
最小击穿电压
|
DC.10KV
|
|
最大切换电流
|
2.0A
|
|
最大承载电流
|
3.0A
|
|
寿命
|
电气
|
DC.10000V-1mA 0.5X106 MIN 动作次数(R.L.)
|
|
机械
|
1*108 MIN 动作次数(R.L.)
|
|
线圈参数 (23℃)
|
|
线圈电压(VDC)
|
线圈
阻力
Ω±10%
|
正常电流(mA)
|
释放电压VDC(Min)
（额定电压的 10%）
|
吸合电压 VDC（最大）
（额定电压的 80%）
|
|
额定
|
最大
|
|
5
|
6.5
|
50
|
100.0
|
0.5
|
4.0
|
|
12
|
15.6
|
200
|
60.0
|
1.2
|
9.6
|
|
24
|
31.2
|
720
|
33.3
|
2.4
|
19.2
|
注意：1、使用任何低于额定线圈电压的线圈电压都会影响继电器的工作。
2. 吸合和释放电压仅用于测试目的，不能用作设计标准。
|
技术特性
|
|
接触电阻
|
150mΩ
|
|
崩溃电压
|
断开触点间
|
DC10KV
|
|
触点与线圈间
|
DC20KV
|
|
绝缘电阻
|
断开触点间
|
常开触点 1X109ΩMIN.(DC.100V)
|
|
触点与线圈间
|
常闭触点 1X109ΩMIN.(DC.100V)
|
|
电动电容
|
2.0pF最大
|
|
动作时间
|
4.0mS
|
|
释放时间
|
2.0mS
|
|
抗振性
|
20G(0~55Hz.1.5mm)
|
|
耐冲击
|
30G(11mS,1/2Sin Wave)
|
|
工作温度
|
-20℃-+70℃
|
|
储存温度
|
-35℃-+90℃
|
|
焊接温度
|
5 sec. max 260℃
|

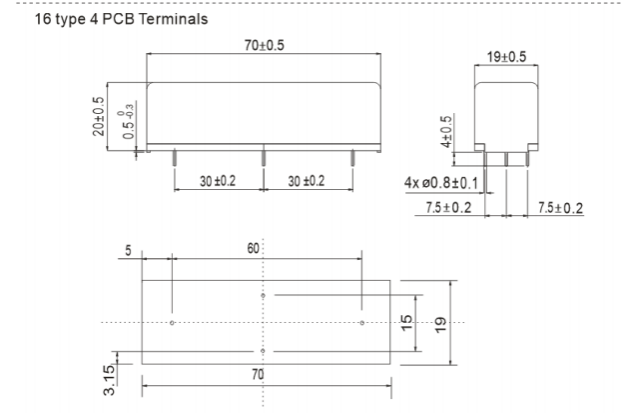

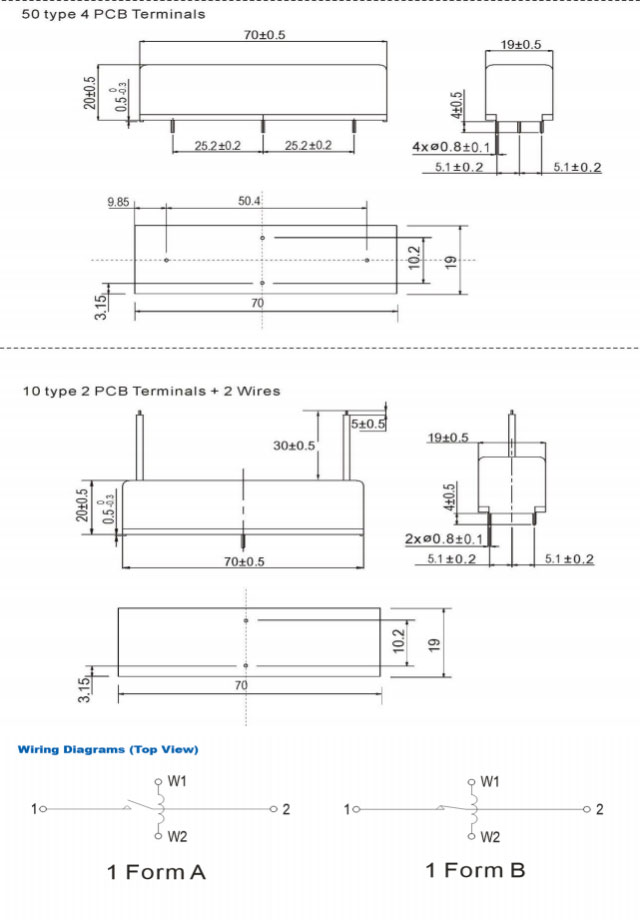

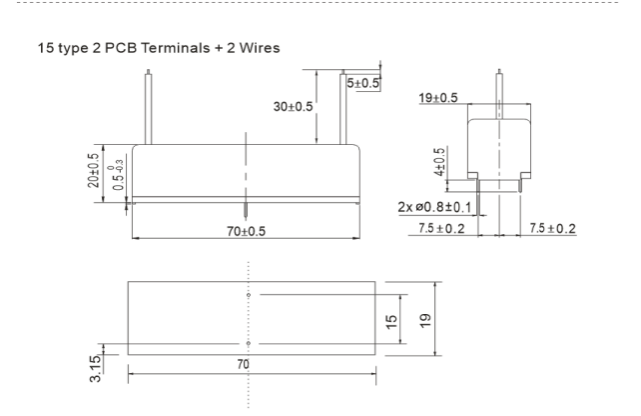

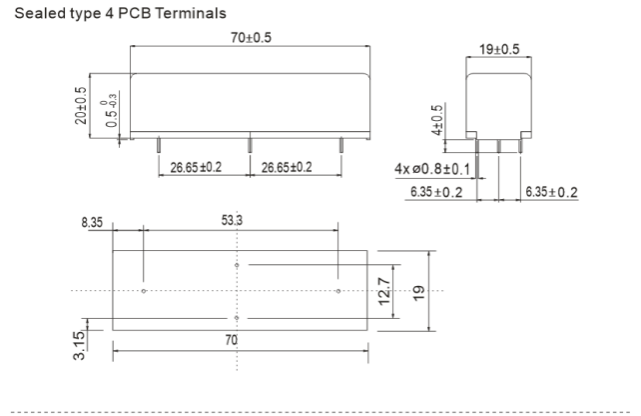

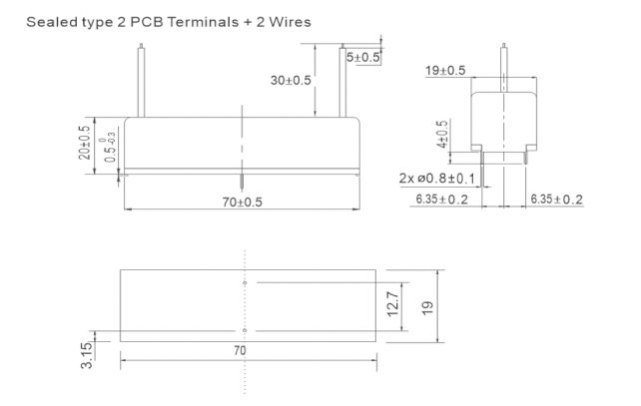

尺寸（毫米/英寸）
|
订购信息
|
|
CYHVR-12-A-14K-W-15
1 2 3 4 5 6
|
|
1，编号：CYHVR
2、线圈额定电压(V)：DC:12,24
3、触点形式：A：常开，B：常闭
4、击穿电压最小值：DC：10 KV
5、端子类型：NIL：PCB类型，W：PCB线
6.端子距离：NIL：密封型，15：15型，16：16型，10：10型，50：50型
|
1.击穿电压为DC.15KV
2、PCB类型、PCB线材类型
|
联系评级
|
|
联络安排
|
1 表格 A 1 表格 B
|
|
联系评级
|
50W
|
|
最大开关电压（直流或交流峰值）
|
直流10KV，
|
|
最小击穿电压
|
直流。 15KV
|
|
最大开关电流
|
2.0A
|
|
最大。承载电流
|
3.0A
|
|
使用寿命
|
电气
|
DC.10000V-1mA 0.5X106 最小操作（右、左）
|
|
机械
|
1*108 分钟操作（右后）
|
