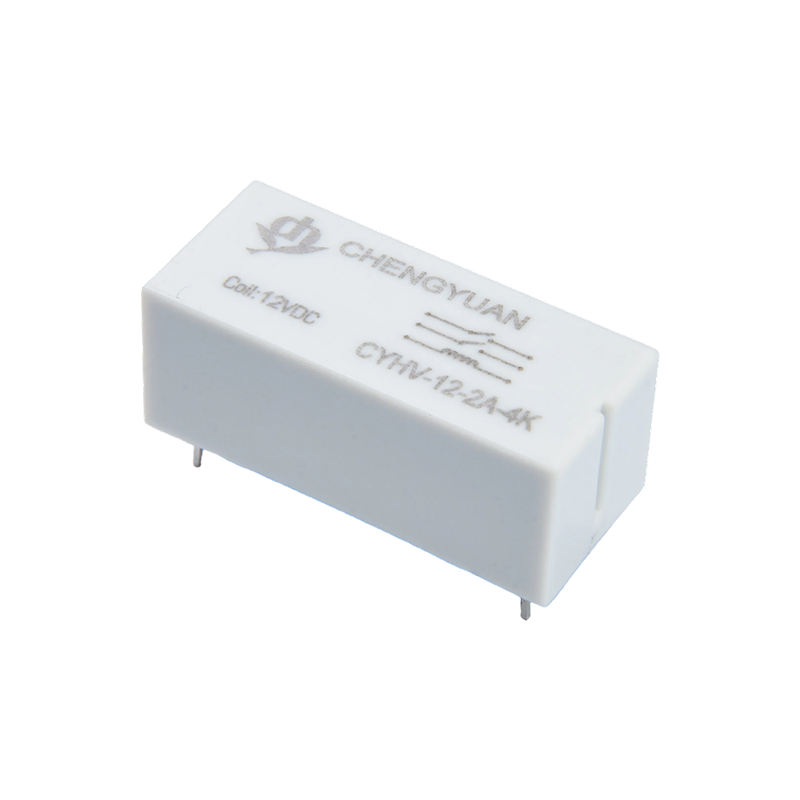

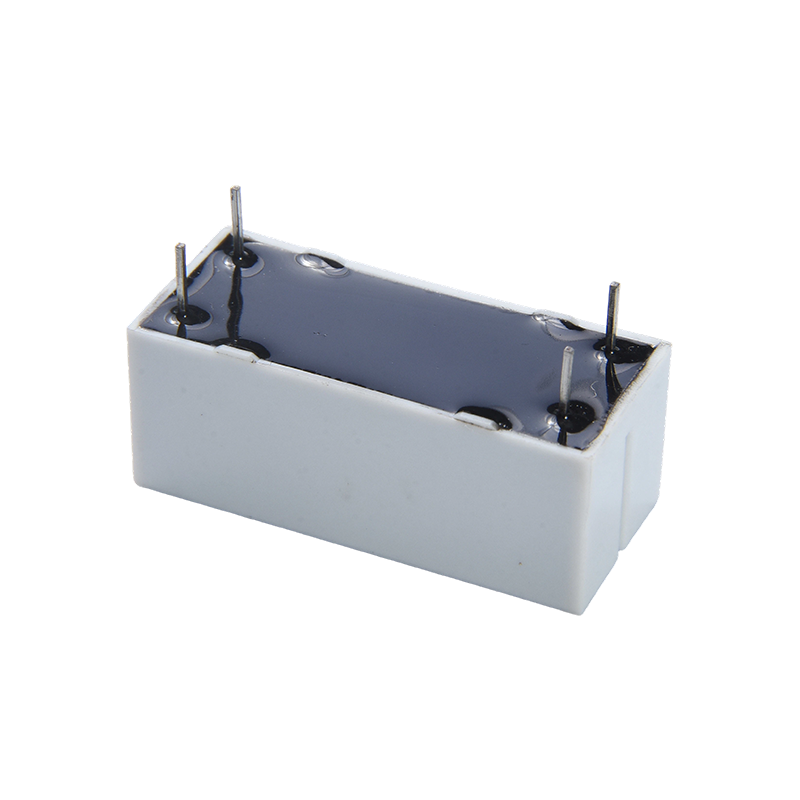

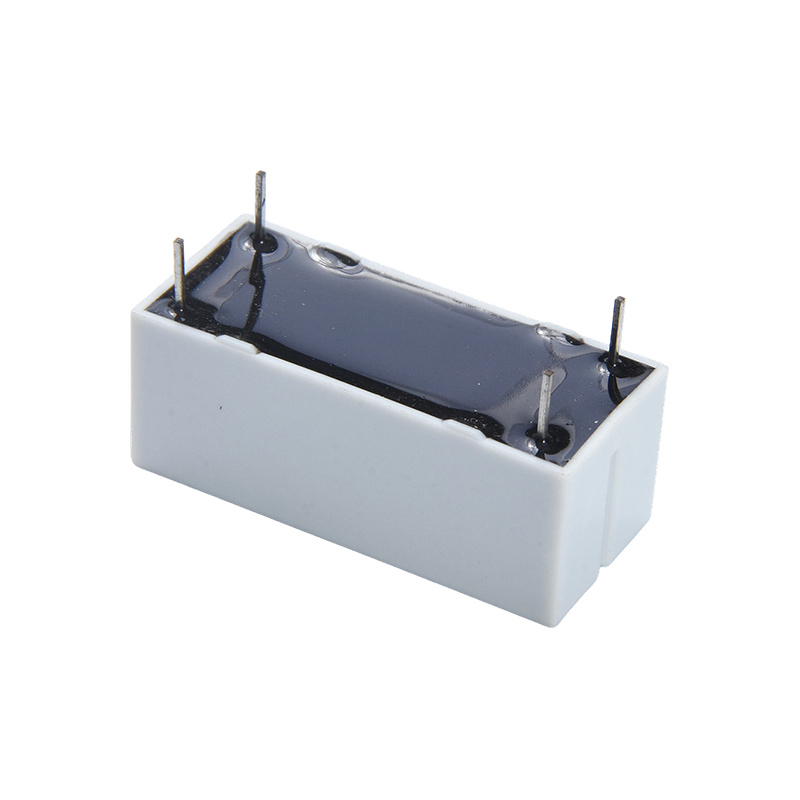

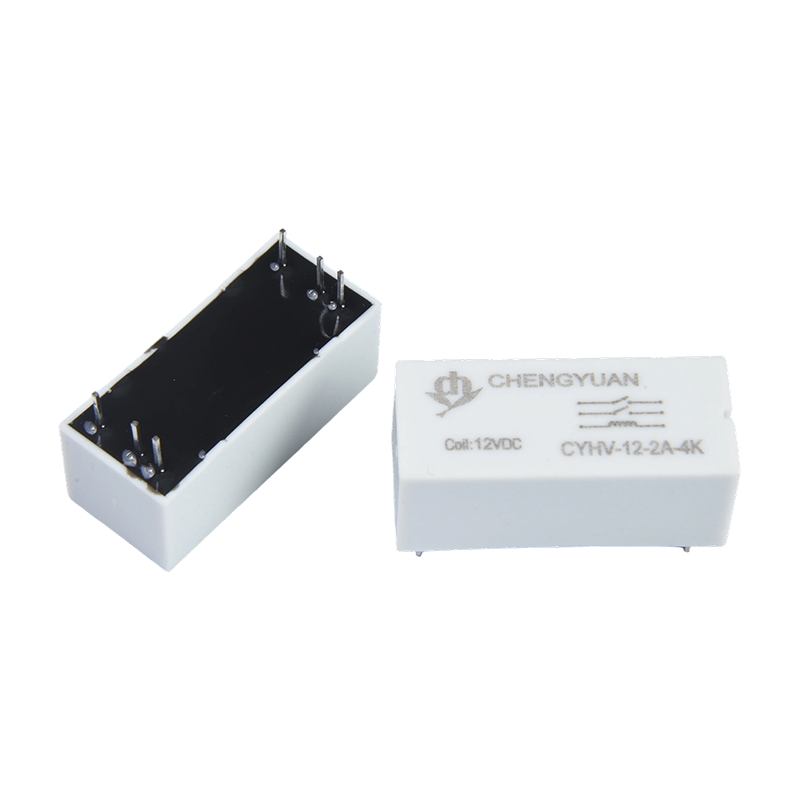

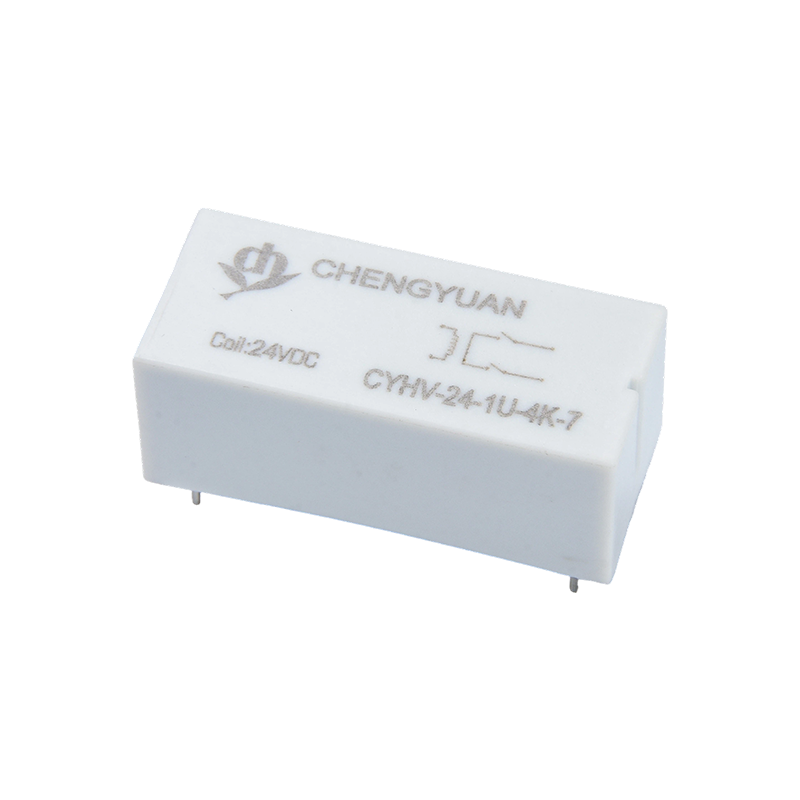

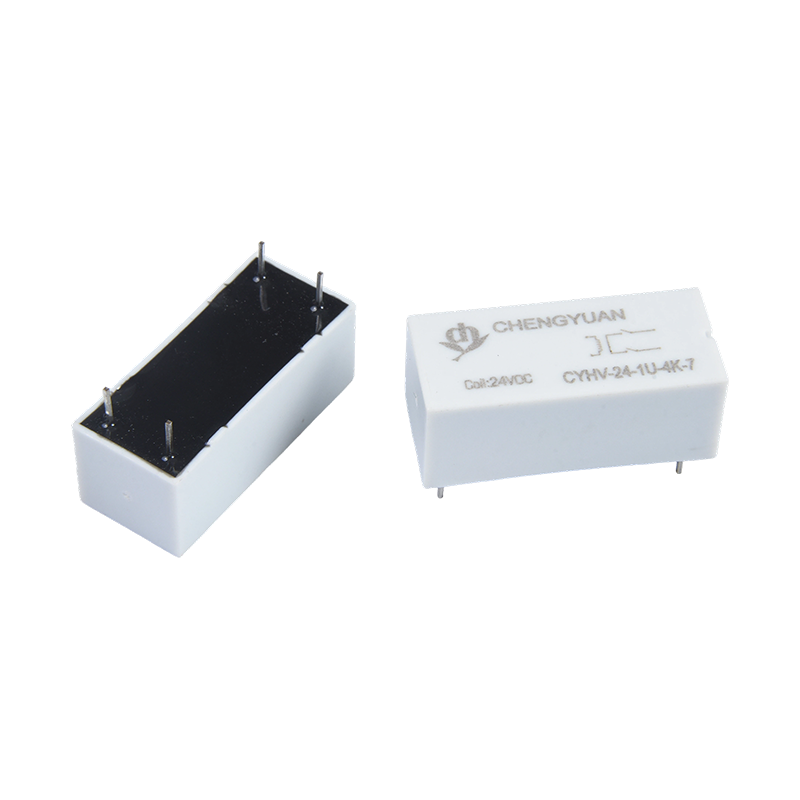

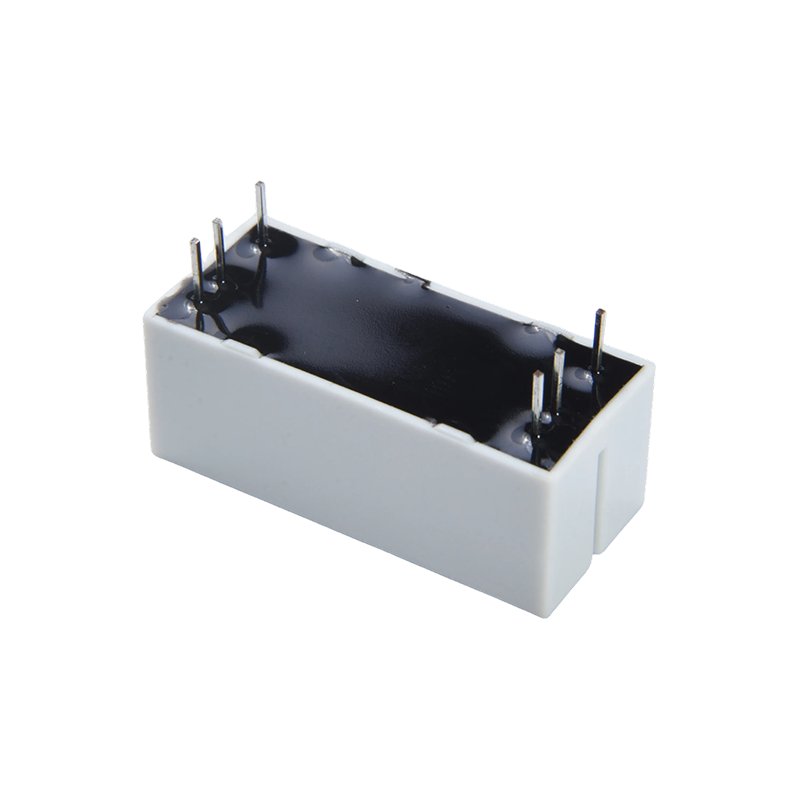

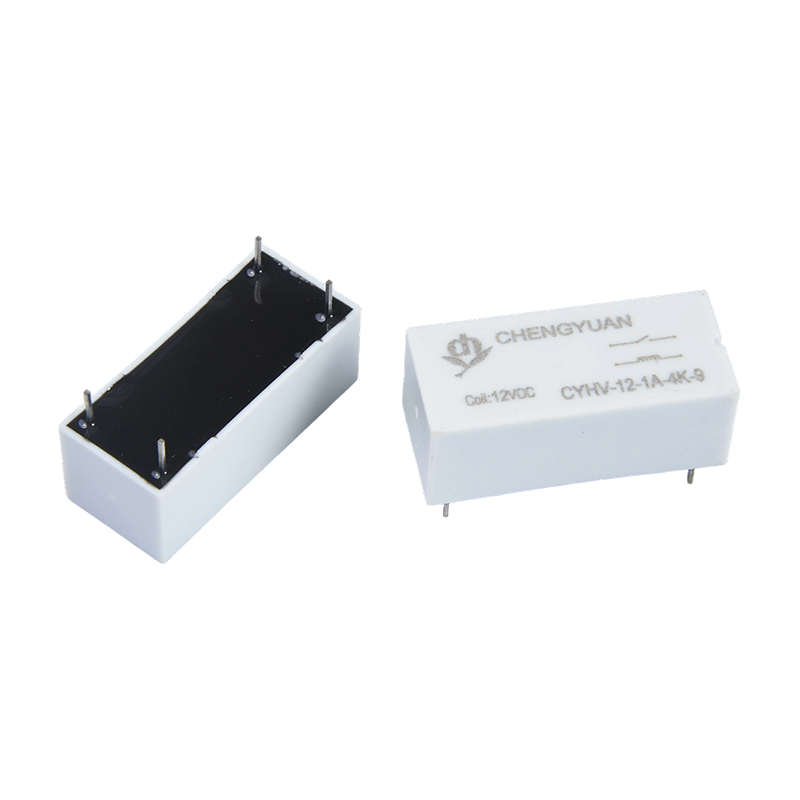

产品优势:
超高压隔离:触点间电压高达6000V,为PCB级继电器提供优异的高压隔离能力,有效阻断高压干扰。
高压低电流开关:针对高压下弱电流（例如,10mA @ 1500VDC）或低压下常规电流（例如,1A @ 30VDC）的开关进行了优化,具有明确的应用范围。
密封长寿命结构:簧片开关密封在惰性气体中,没有移动磨损部件,因此机械寿命极长,并且不受环境灰尘和湿气的影响。
主要特点:
多级负载规格:支持各种负载条件:10mA/1500VDC、15mA/1000VDC、1A/30VDC,同时适应高压微电流和低压常规电流场景。
高灵敏度线圈:线圈驱动功耗低,兼容3-24VDC低压控制信号,易于由集成电路直接驱动。
紧凑型PCB安装:微型封装设计,直接焊接到PCB上,节省空间,适用于高密度仪器内部布局。
快速响应:簧片开关动作快、开关时间短,满足仪器信号采样的定时要求。
主要应用:
安全监控设备:用于绝缘监测器、耐压测试仪、故障电弧检测器的高压信号采样或测试电路切换。
精密仪器:集成到高精度电源、仪表和医学成像设备（如X射线高压发生器控制）中,提供高压隔离和信号切换。
通信和工业控制:用作需要高电位隔离的通信接口和PLC高压输入模块中可靠的隔离和开关组件。
新能源系统:应用于光伏逆变器和电池管理系统（BMS）的电压采样隔离电路。
|
联系数据
|
|
类型
|
西永
|
|
接触材料
|
电镀 Ir Rh
|
|
联系安排
|
1A；2A；1U
|
|
接触电阻
|
1A/2A:最大 150mΩ(1A 16VDC 时）1U:150mΩ*2 最大(1A 16VDC 时）
|
|
额定负载（电阻负载）
|
100瓦
|
|
最大开关电流
|
1A
|
|
最大开关电压
|
1000VDC
|
|
最大限度。载流
|
2。5A
|
|
特征
|
|
运行时间（额定线圈电压）
|
最大 1 毫秒。( 无二极管）
|
|
发布时间
|
最大 0。3 毫秒。( 无二极管）
|
|
绝缘电阻
|
最小 100MΩ(100VDC）
|
|
介电强度
|
断开触点之间:(1A/2A）4000VAC、(1U）6000VDC
|
|
线圈与触点之间:(1A/2A）4000VAC,(1U）6000VDC
|
|
抗震性
|
破坏性的
|
10-55Hz,双振幅1。5毫米
|
|
功能
|
10-55Hz,双振幅1。5毫米
|
|
抗冲击性
|
功能
|
最小 10G
|
|
破坏性的
|
最小 10G
|
|
耐力
|
机械耐久性 （10800ops./h）
|
100000000 次操作（室温）
|
|
电气耐久性(360ops。/h）
|
1000000 次操作（室温）
|
|
环境温度
|
-10℃~+65℃（无冷凝）
|
|
重量
|
约10克
|
|
线圈数据(20℃)
|
|
名义上的
电压
（直流电）
|
名义上的
操作
当前的
±10%（mA）
|
线圈电阻
±10%（Ω）
|
名义经营
力量
|
工作电压
（最大限度）
|
释放电压
（分钟）
|
最大允许电压
|
|
5
|
33。3
|
150
|
0。166
|
名义的75%
电压
|
名义的5%
电压
|
标称电压的130%
|
|
12
|
24
|
500
|
0。288
|
|
24
|
15
|
1600
|
0。36
|
上面显示的数据是初始值。请勿在线圈上施加最大允许电压超过 10 分钟,以避免线圈过热。

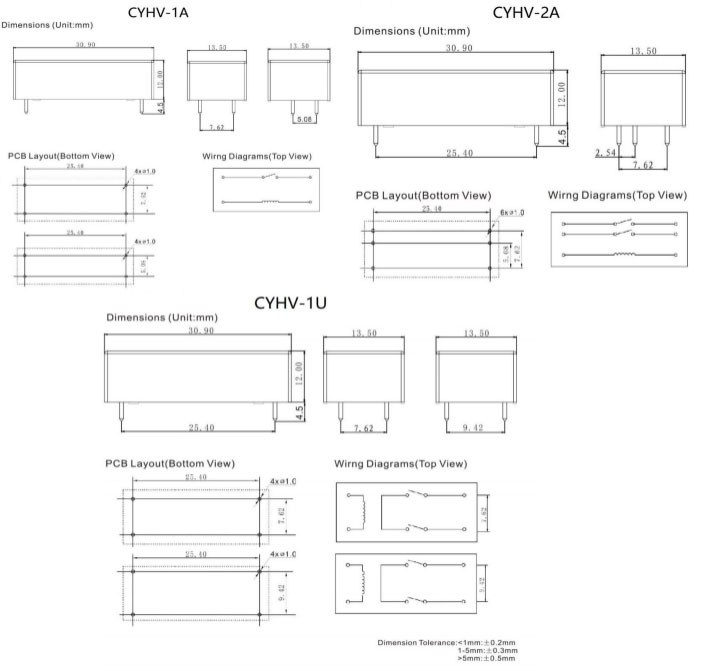

轮廓尺寸、接线图、PCB 布局（单位:mm）
订购信息
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1:类型:CYHV
2:杆数:1-1杆
3:联系安排:A 来自 A；U 来自 U
4:标称电压:5,12,24VDC
5:脚距离:5-5。08; 7- 7。62; 9 - 9。42
6:特殊参数:零标准类型
字母或数字-特殊要求
免责声明:本说明书仅供参考。规格如有更改,恕不另行通知。
我们无法评估每个可能应用程序的所有性能和所有参数。因此,用户应该处于正确的选择位置
适合自己应用的产品。对于密封继电器,安装和清洁后,请在使用前打开外壳上的通风孔。如有任何疑问,请联系成源寻求技术服务。然而,用户有责任确定应该使用哪种产品。
