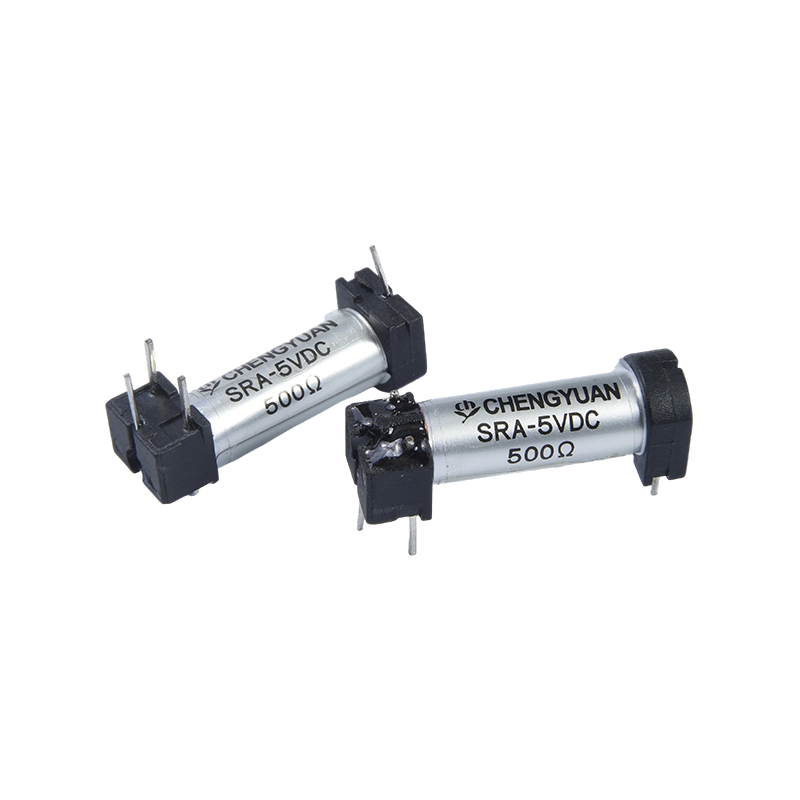

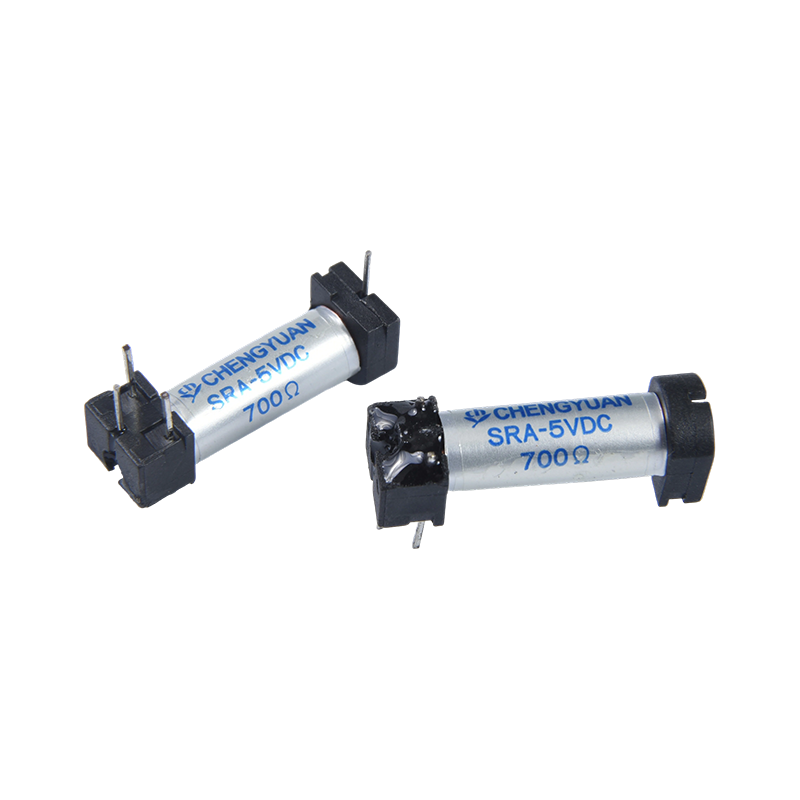

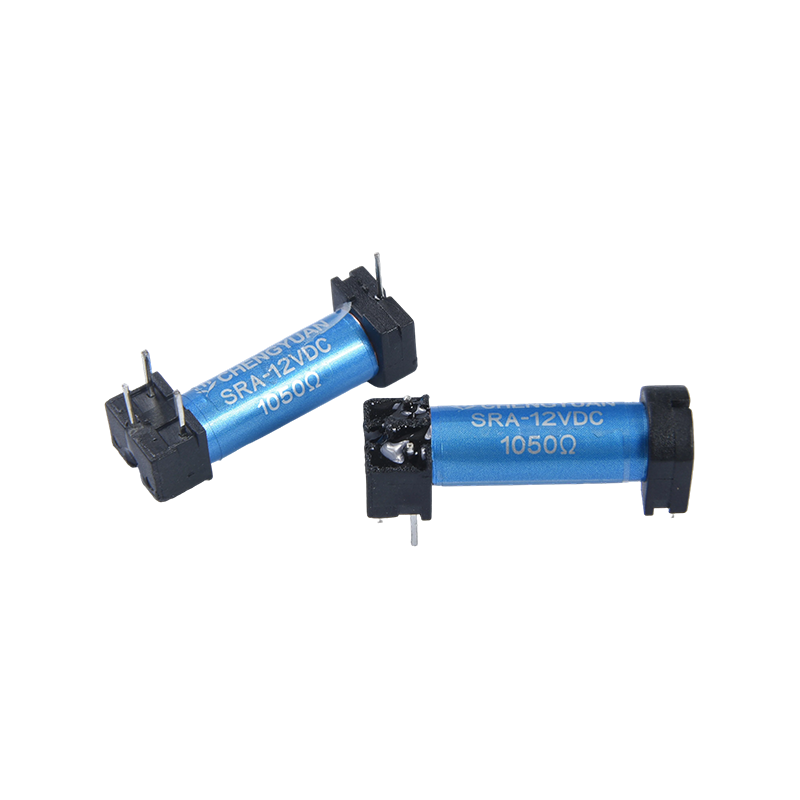

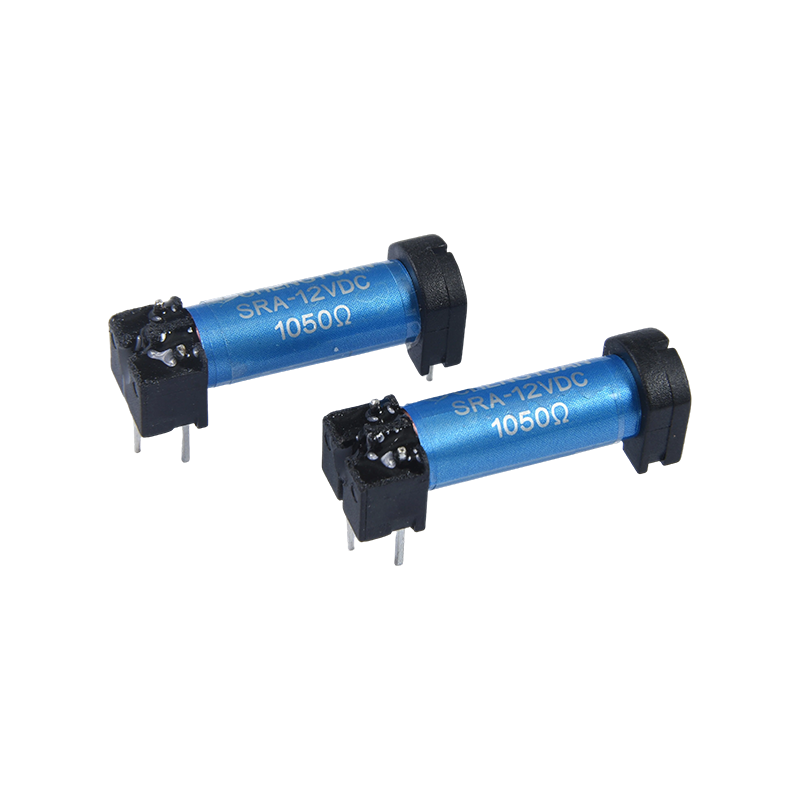

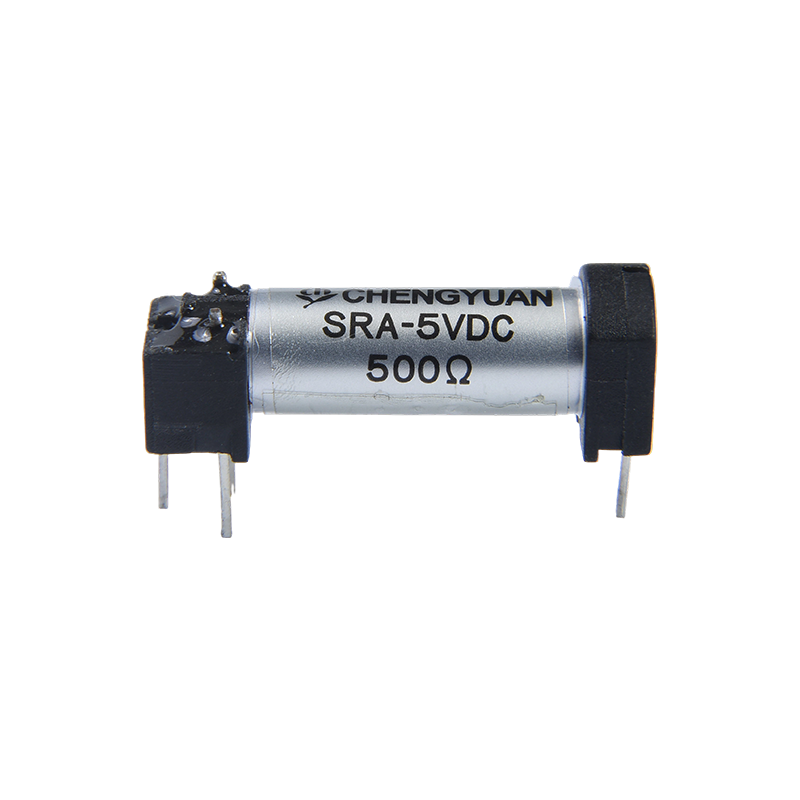

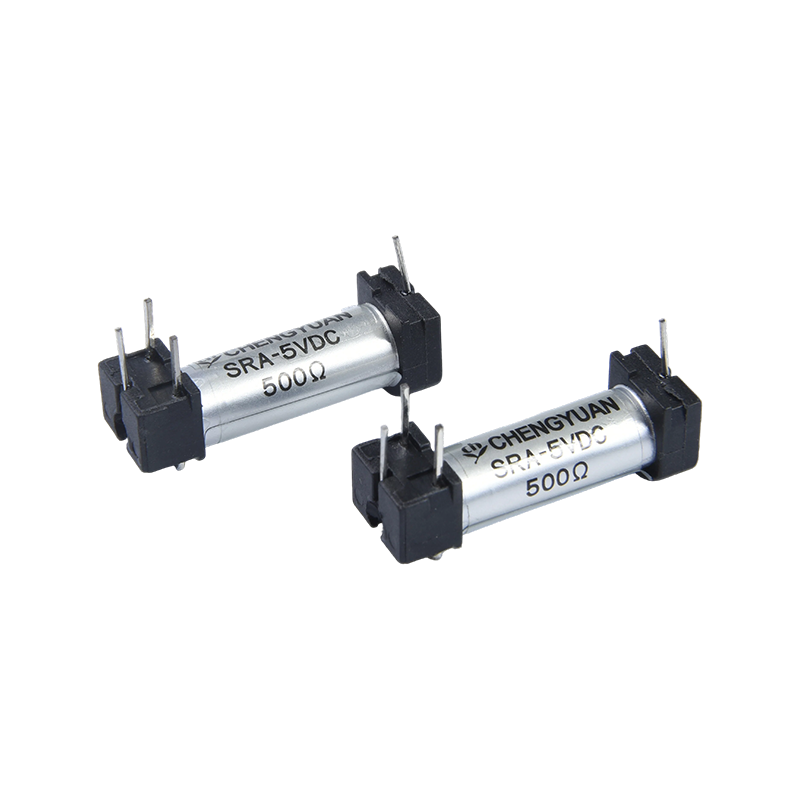

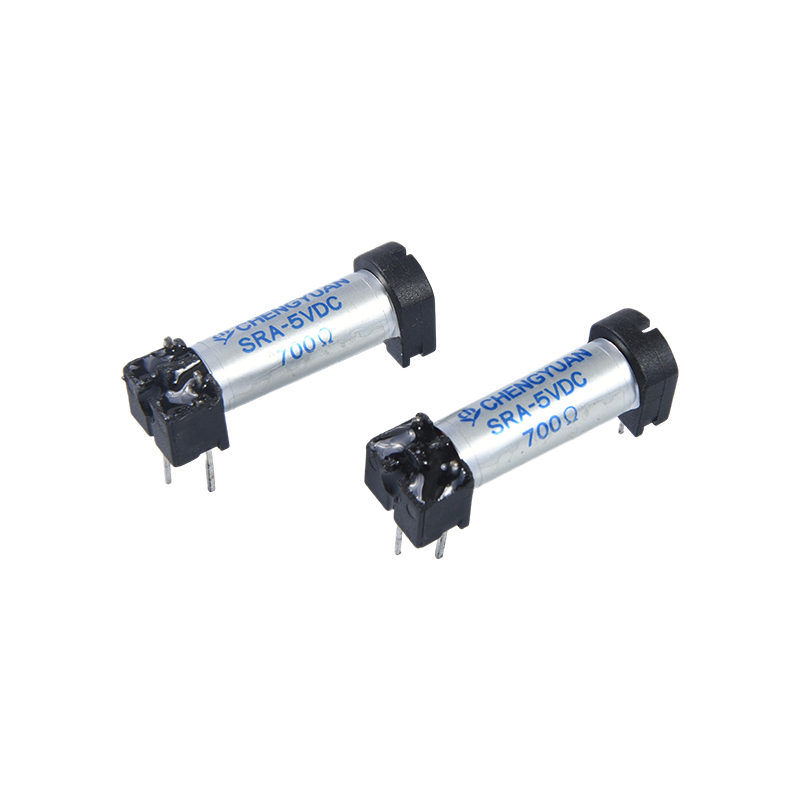

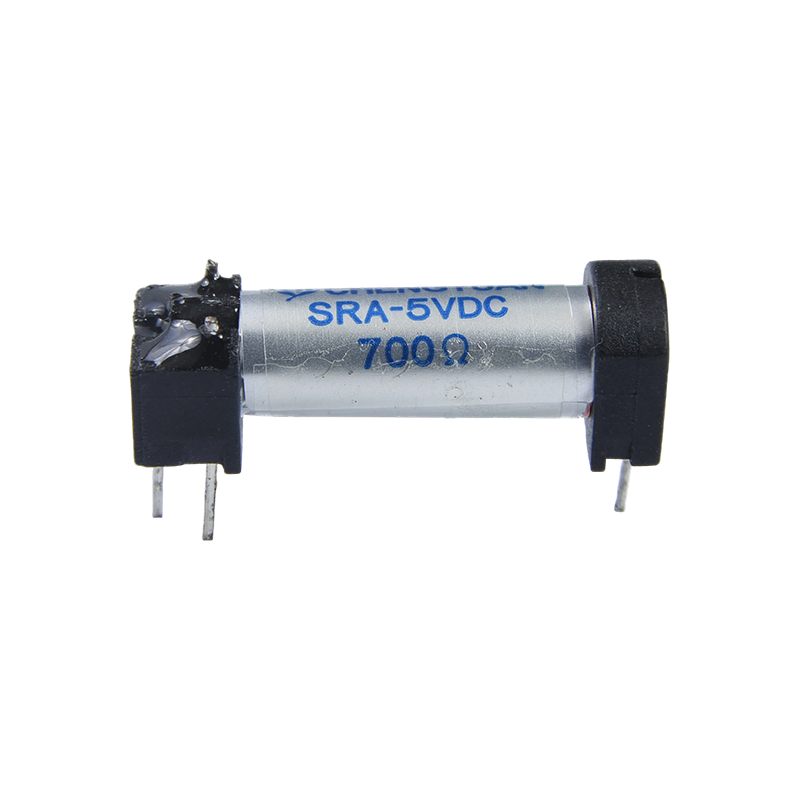

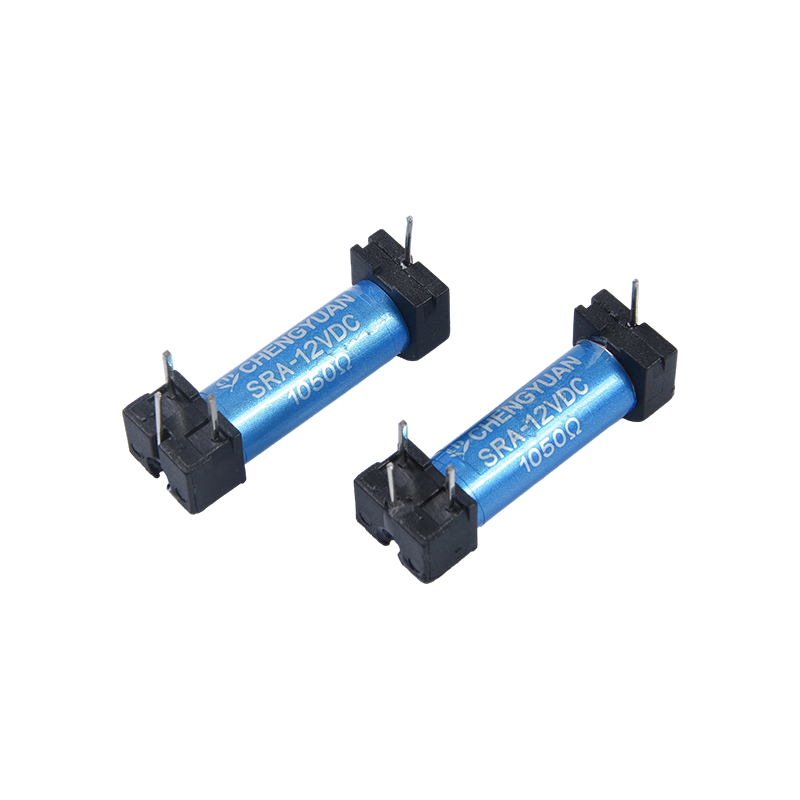

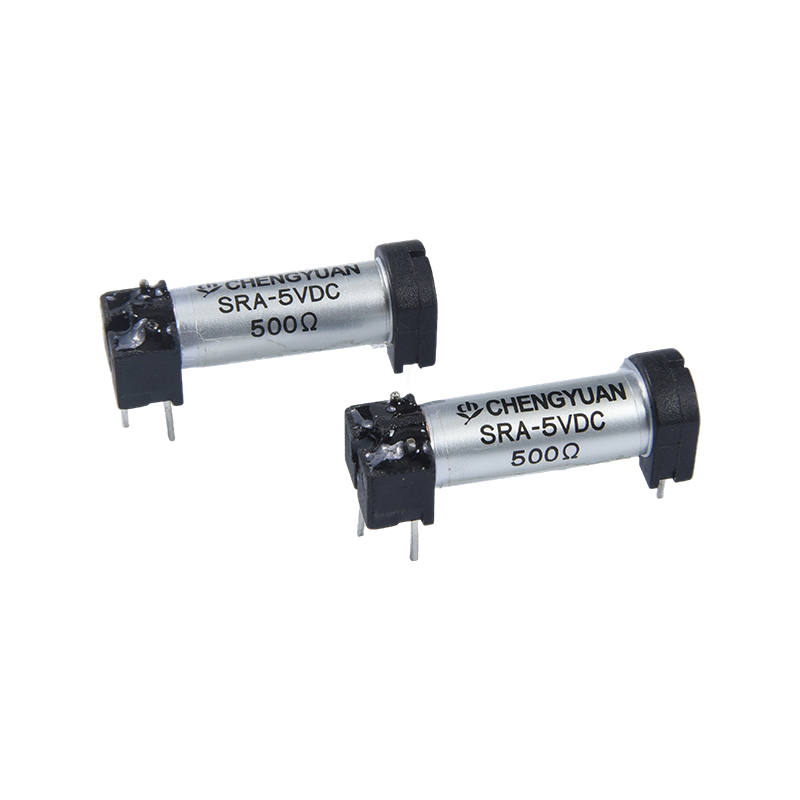

一、产品特点
1. 小型化设计：体积小、重量轻，可有效节省PCB板安装空间，适配高密度安装场景；
2. 安装便捷：支持直接焊接在印刷线路板中，适配自动化焊接流程，提升组装效率；
3. 结构可靠性：采用干簧结构，抗冲击及抗震性强，可适应多环境下的稳定运行。
二、优势
1. 高灵敏度优势：高灵敏度设计，可快速响应微弱控制信号，提升控制精准度；
2. 低功耗适配：线圈功耗低，适配电池供电或低功耗要求的电子设备；
3. 环境适应性强：抗冲击及抗震性不错，使用寿命长，降低设备维护与更换成本；
4. 安装与选型灵活：支持PCB直接焊接，多种线圈阻抗规格可选，适配不同电路与安装需求。
三、SR于簧继电器，其核心组件干簧管密封在惰性气体中，通过磁场磁化簧片通断电路，超小型体积、低功耗、高灵敏度和长寿命为优势，适用于对空间和可靠性要求高的场景。
典型应用包括:
通信设备:用于拔号器，视频电话系统等，实现信号切换或电路保护。
安防系统: 集成于门禁控制器、报警装置和监控摄像头。
工业自动化和各类芯片测试仪器、汽车测试仪等。
医疗与测量设备:因发热低和高稳定性，适用于精密仪表或测试系统中的敏感信号切换。
| 触点参数 |
| 参数名称 |
参数值 |
| 型号 |
SR |
| 触点材料 |
Ru/Rh |
| 接触电阻 |
≤100mΩ Max.(at 1A 16VDC) |
| 额定负载（阻性） |
0.1A 125VAC / 0.5A 24VDC |
| 最大切换电流 |
0.5A |
| 最大切换电压 |
200VAC |
| 最大切换功率 |
10VA(AC)/10W(DC) |
| 性能参数 |
| 吸合时间（额定电压） |
0.55ms Max. |
| 释放时间 |
0.2ms Max. |
| 绝缘电阻 |
Min 100MΩ (at 500VDC) |
| 介质耐压 |
触点与触点间:200VAC, 50/60Hz for 1min |
| 介质耐压 |
触点与线圈间:1400VAC, 50/60Hz for 1min |
| 抗振动（耐久） |
10-55Hz,双振幅1.5mm |
| 抗振动（误动作） |
10-55Hz,双振幅1.5mm |
| 抗冲击（误动作） |
20G Min |
| 抗冲击（耐久） |
100G Min |
| 机械寿命 |
100000000次 |
| 电气寿命 |
10000000次 |
| 环境温度 |
-40℃~+85℃(不冷凝) |
| 重量 |
约3g |
| 线圈参数 ( 20℃) |
| 额定电压(VDC) |
额定电流±10%(mA) |
线圈电阻±10%(Ω) |
额定功率 |
吸合电压(Max.) |
释放电压(Min.) |
最大连续外加电压 |
| 3 |
0.012 |
250 |
约0.036W |
额定电压的75% |
额定电压的10% |
额定电压的130% |
| 5 |
0.01 |
500 |
约0.05W |
| 12 |
0.012 |
1000 |
约0.144W |
| 24 |
0.012 |
2000 |
约0.288W |
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

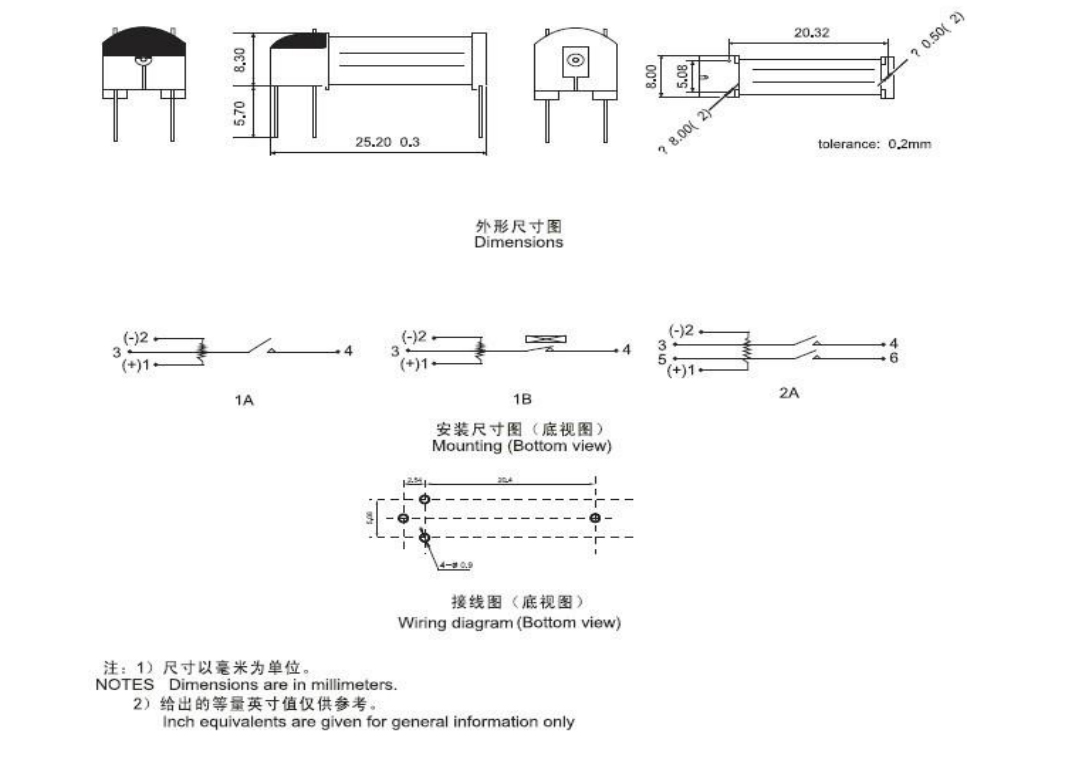

外形尺寸图、接线图、安装孔位图 （单位：mm)
订货标记
SR - 1 - A - 05
1 2 3 4
1：型号：SIP
2: 触点组数: 1-1极
3: 触点形式: C 基准 C；H 基准 A；B 基准 B
4: 额定电压: 3,5,12,24VDC
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求，因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电
器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
