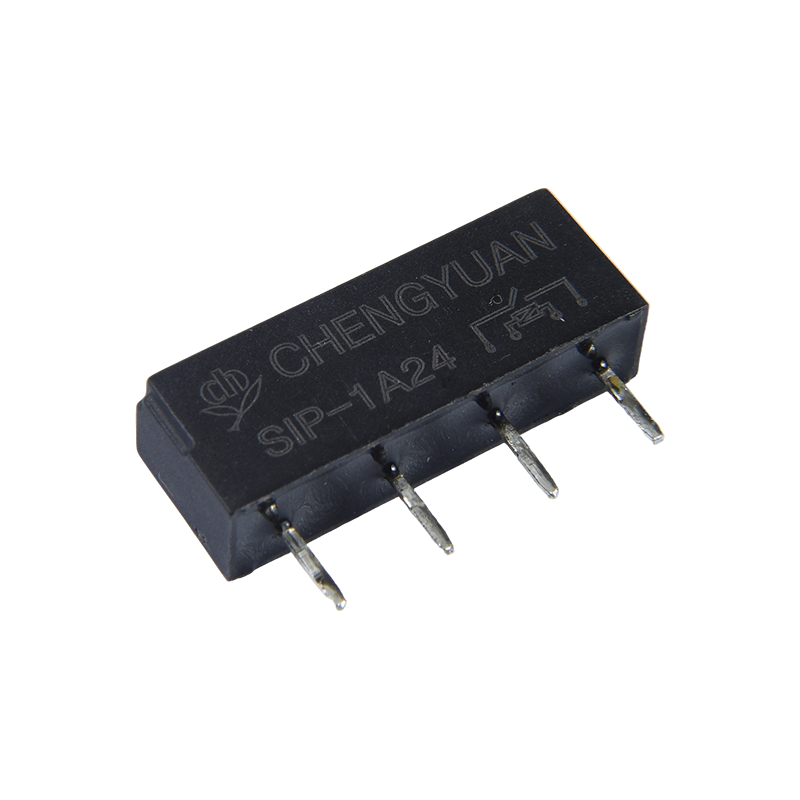

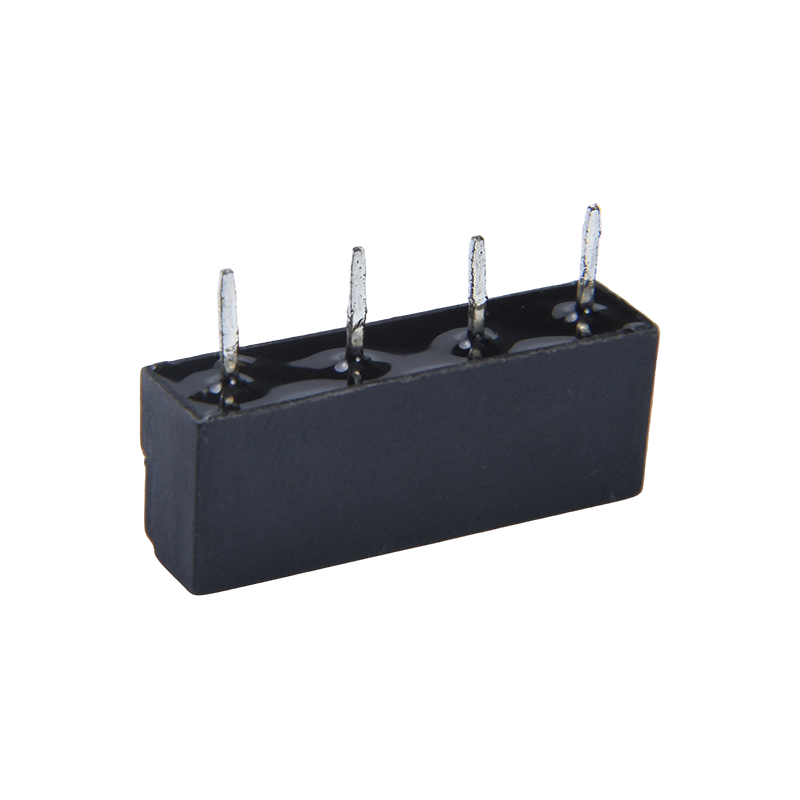

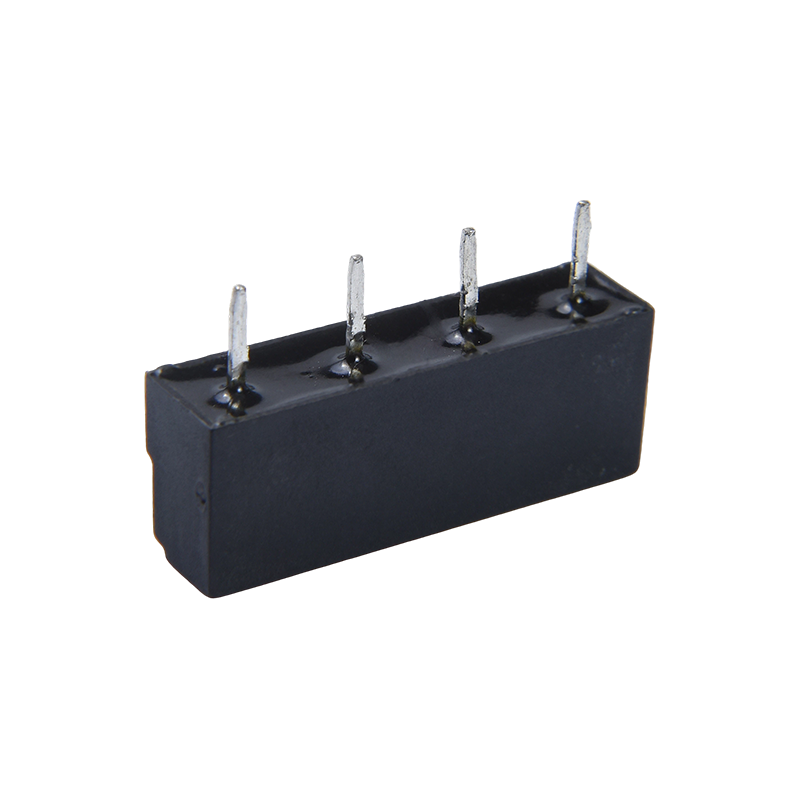

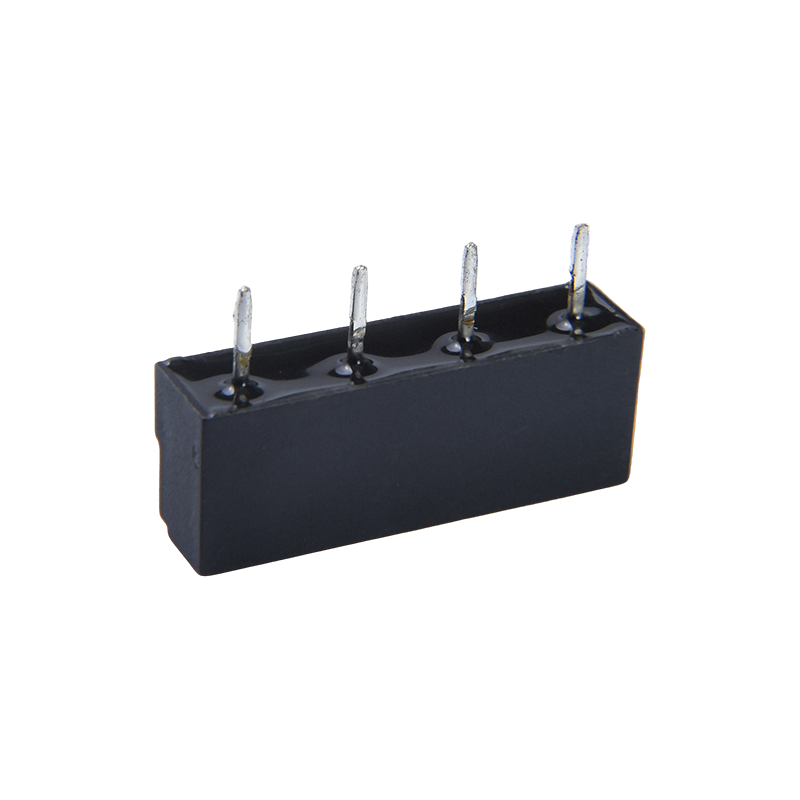

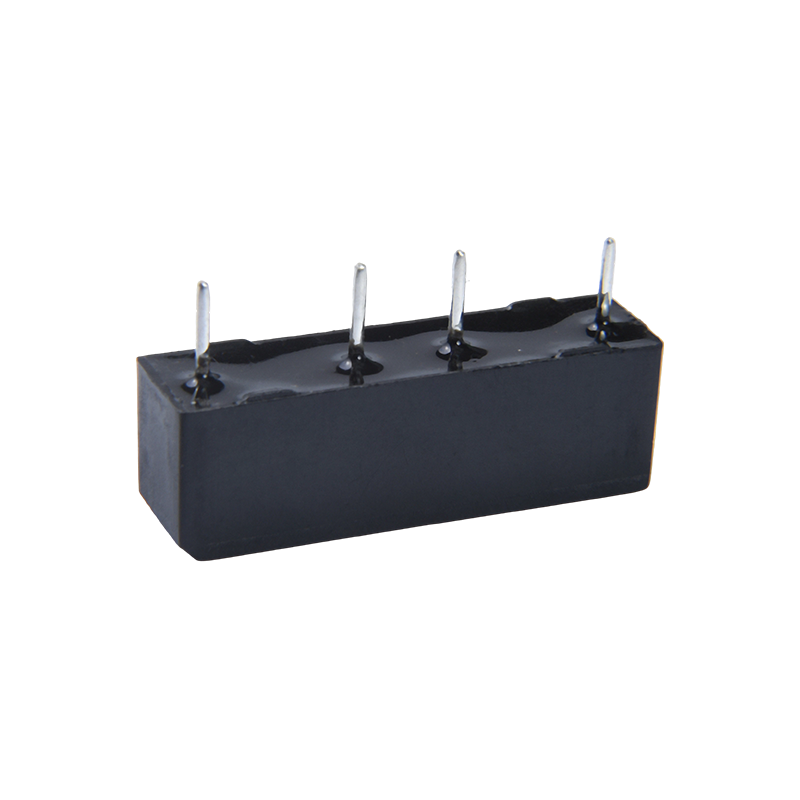

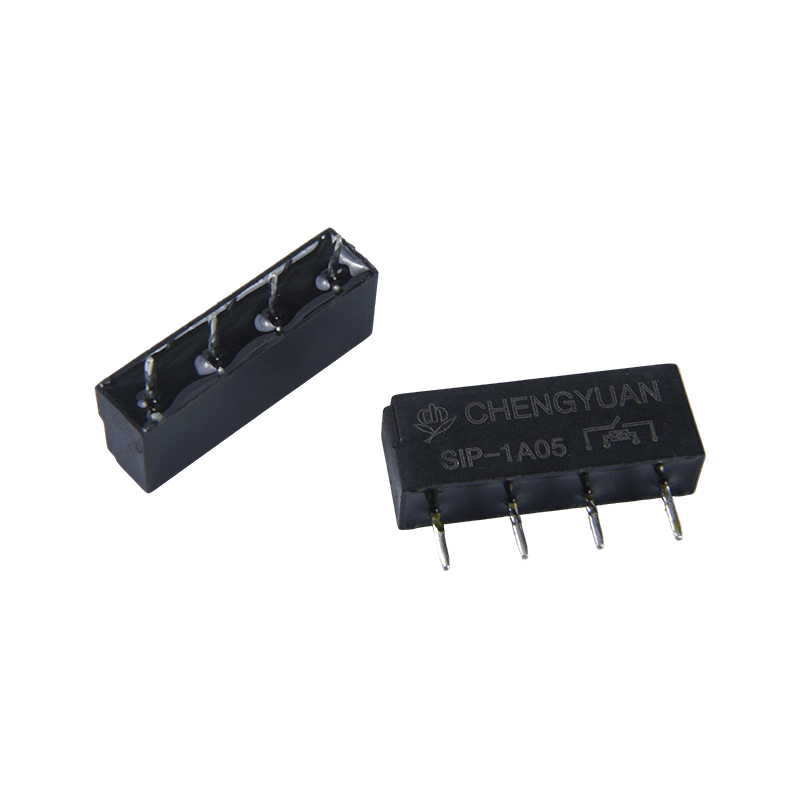

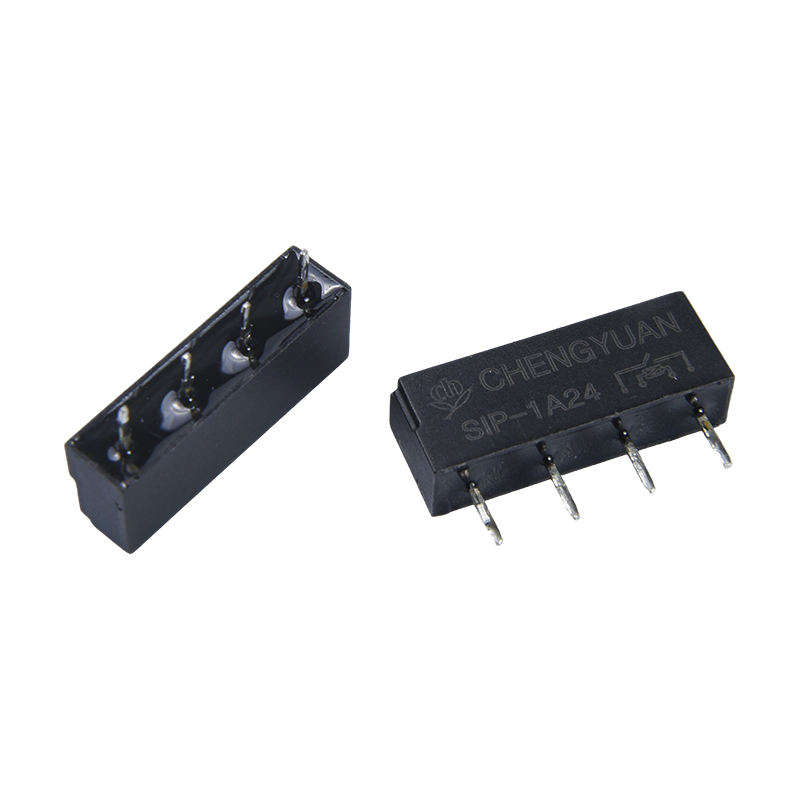

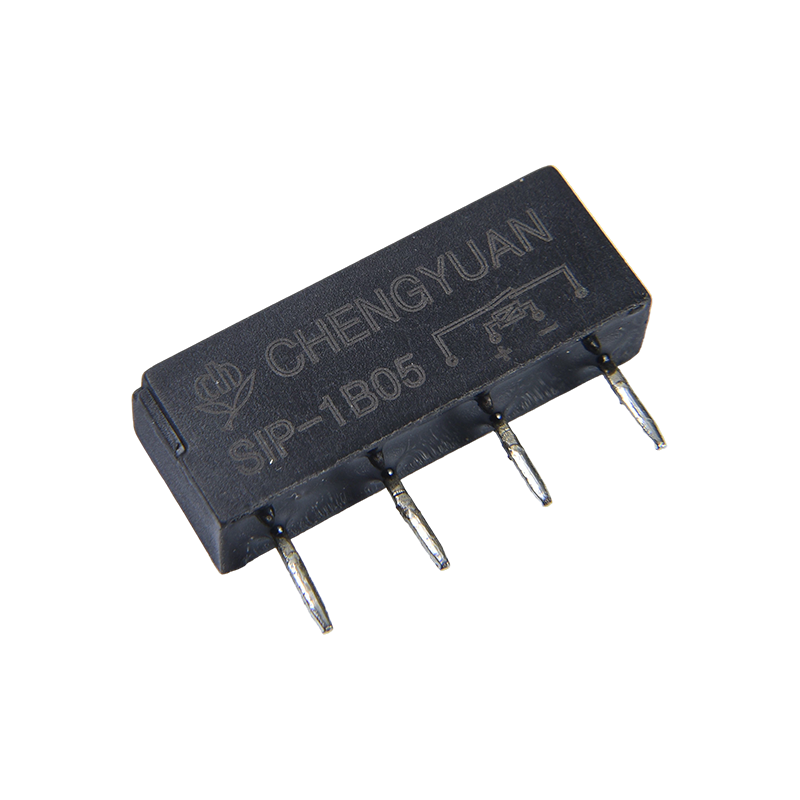

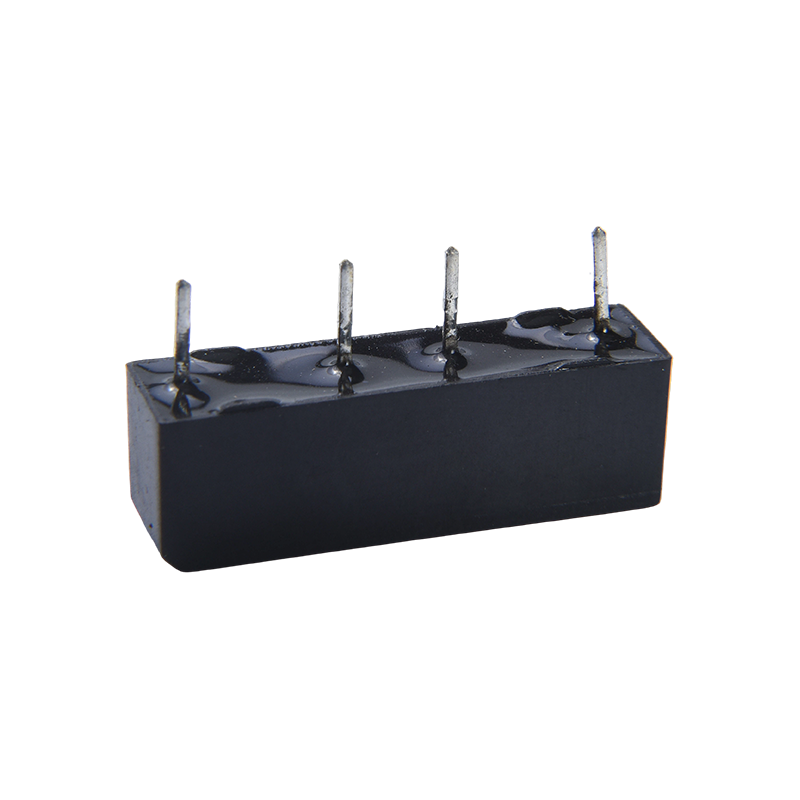

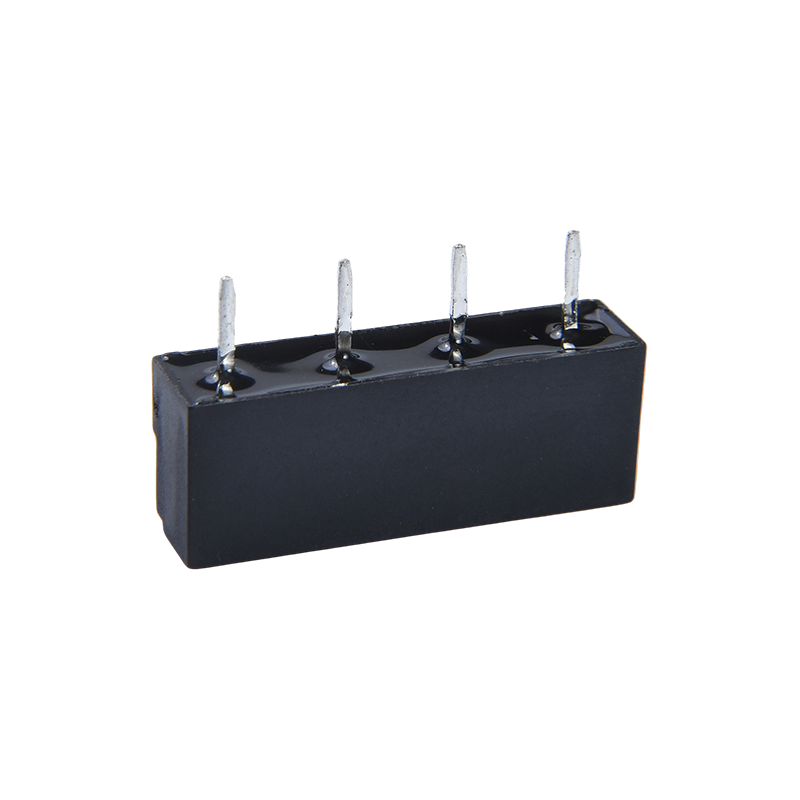

1。优点
完全密封触点:簧片开关密封在惰性气体中,保护触点免受灰尘和氧化,提供长期稳定的接触电阻和极高的可靠性。
高速开关性能:簧片开关的小质量允许快速操作（开关时间通常以毫秒为单位）,适用于需要快速信号采样或开关的应用。
低功耗、高隔离:线圈驱动功耗低,绝缘电阻高,触点和线圈之间耐压,实现优异的信号隔离和抗干扰能力。
2。主要特点
接触容量:0。5A @ 125VAC / 24VDC,专为切换低电平信号、传感器信号或小电流负载而设计。
紧凑封装:SIP（单列封装）引脚设计,具有标准引脚间距,节省 PCB 空间并方便自动组装或插入。
宽驱动电压:线圈支持3至24VDC电压,兼容通用逻辑电平和控制电压。
使用寿命长:由于密封保护,额定负载下的机械和电气寿命明显高于相同尺寸的开放式电磁继电器。
3。主要应用
测试和测量设备:用于高精度万用表、数据采集卡以及用于信号路径切换和复用的自动测试设备（ATE）。
通信和安全:集成到可编程交换机、安全报警系统和访问控制系统中,用于信号隔离和接口交换电路。
医疗电子:用于医疗监测设备,切换生物电信号等低电平模拟信号,需要高隔离度和低噪声。
工业控制信号隔离:在PLC模拟输入模块和传感器接口中,提供场信号和控制系统之间的电隔离和保护。
联系数据
|
类型
|
啜泣
|
|
接触材料
|
鲁/Rh
|
|
接触电阻
|
≤ 最大 100mΩ(1A 16VDC 时）
|
|
额定负载（电阻负载）
|
0。1A125VAC/0。5A 24VDC
|
|
最大开关电流
|
0。5A
|
|
最大开关电压
|
200VAC
|
|
最大开关功率
|
10VA（交流电）/10W（直流电）
|
|
特征
|
|
运行时间（额定线圈电压）
|
最大 0。55 毫秒。
|
|
发布时间
|
最大 0。2 毫秒。
|
|
绝缘电阻
|
最小 100MΩ(500VDC）
|
|
介电强度
|
断开触点之间:200VAC,50/60Hz,持续1分钟
|
|
线圈和触点之间:1400VAC,50/60Hz,持续1分钟
|
|
抗震性
|
破坏性的
|
10-55Hz,双振幅1。5毫米
|
|
功能
|
10-55Hz,双振幅1。5毫米
|
|
抗冲击性
|
功能
|
最小20克
|
|
破坏性的
|
最小100克
|
|
耐力
|
机械耐久性 （10800ops./h）
|
100000000 次操作（室温）
|
|
电气耐久性(360ops。/h）
|
10000000 次操作（室温）
|
|
环境温度
|
-40℃~+85℃（无冷凝）
|
|
重量
|
约1。6克
|
|
名义上的
电压
（直流电）
|
名义上的
操作
当前的
±10%（mA）
|
线圈电阻
±10%（Ω）
|
名义经营
力量
|
工作电压
（最大限度）
|
释放电压
（分钟）
|
最大允许电压
|
|
3
|
0。012
|
250
|
约0。036W
|
名义的75%
电压
|
名义的10%
电压
|
标称电压的130%
|
|
5
|
0。01
|
500
|
约0。05瓦
|
|
12
|
0。012
|
1000
|
约0。144W
|
|
24
|
0。012
|
2000
|
约0。288W
|
上面显示的数据是初始值。请勿在线圈上施加最大允许电压超过 10 分钟,以避免线圈过热。

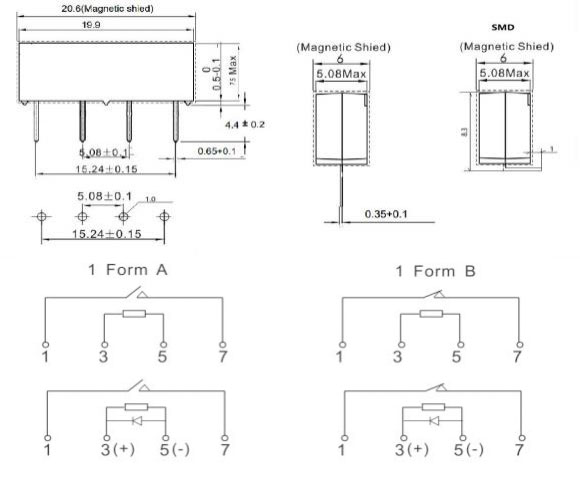

轮廓尺寸、接线图、PCB 布局（单位:mm）
订购信息
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1:类型:SIP
2:杆数:1-1杆

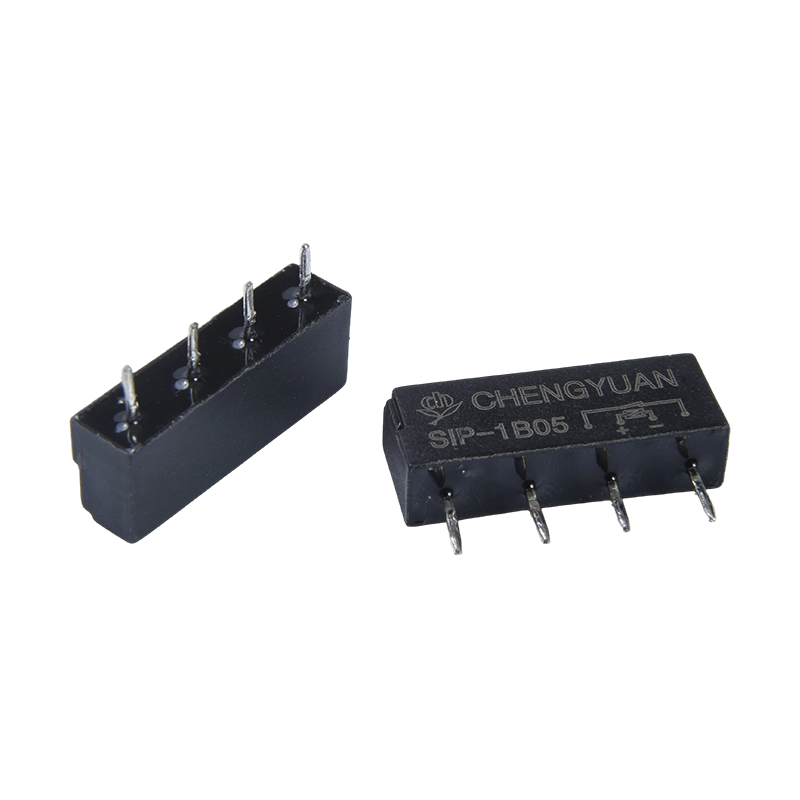

3:接触安排:C 来自 C；H 来自 A；B 来自 B
4:标称电压:3。5、12、24VDC

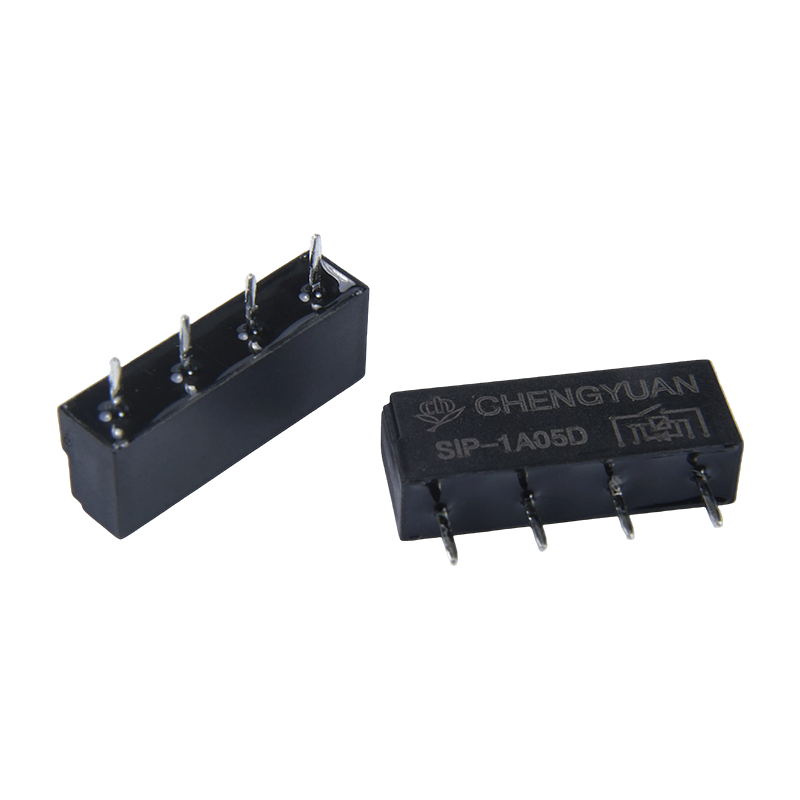

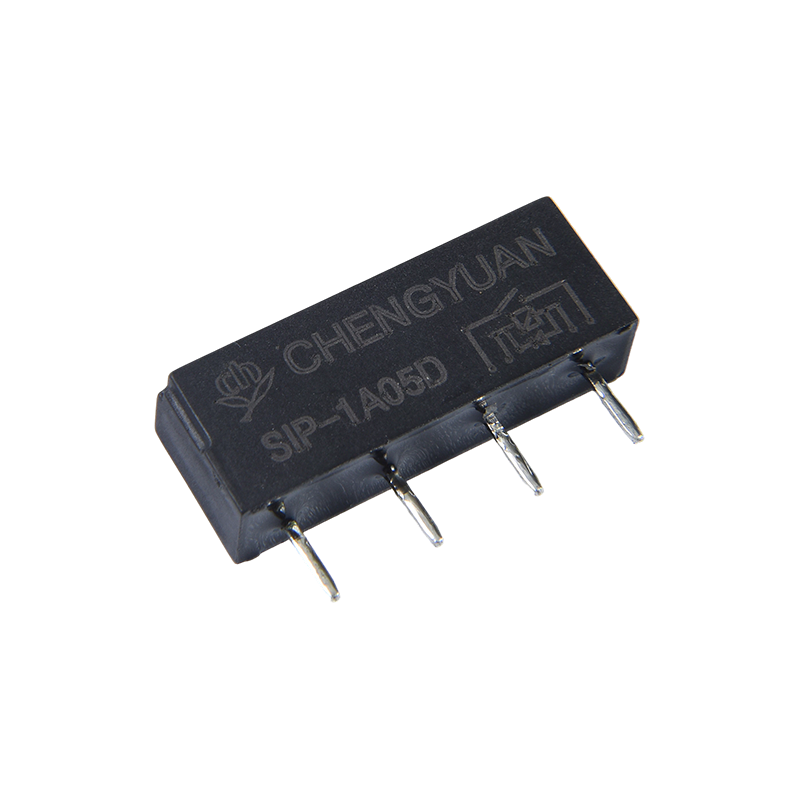

5:线圈瞬态抑制:D带二极管；NIL:标准

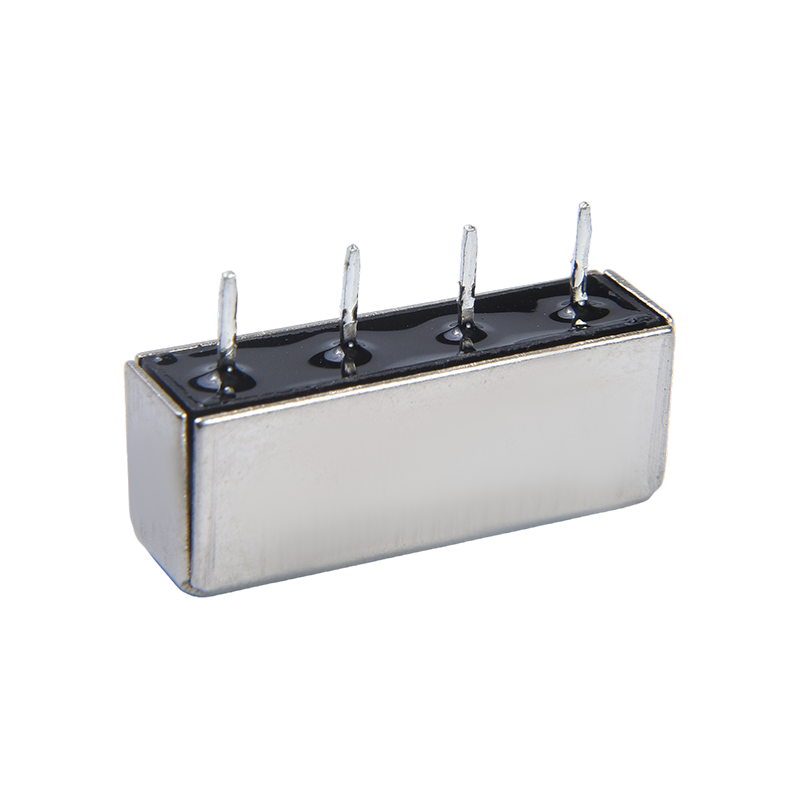

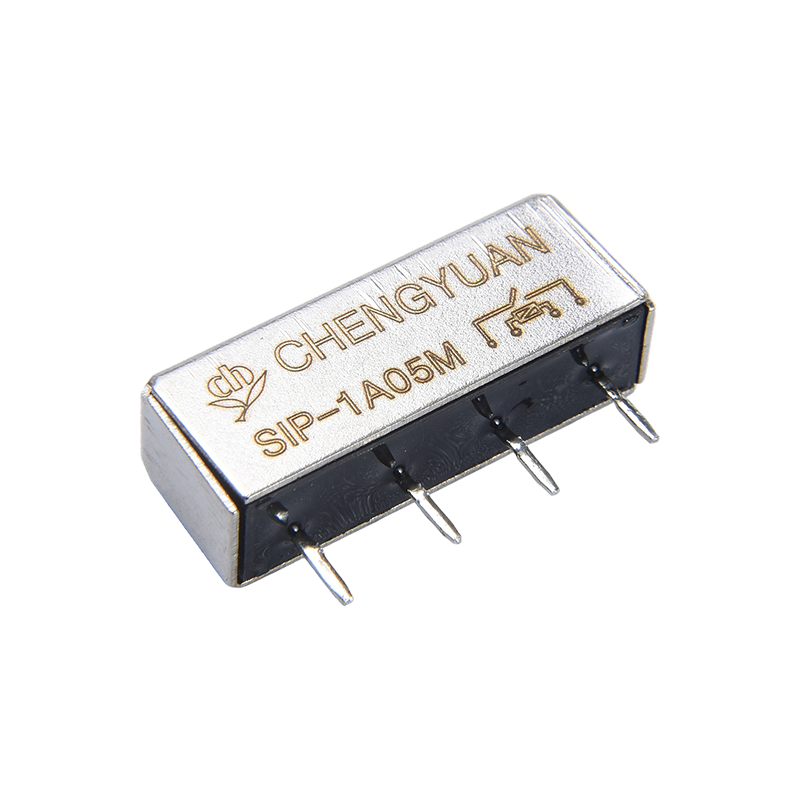

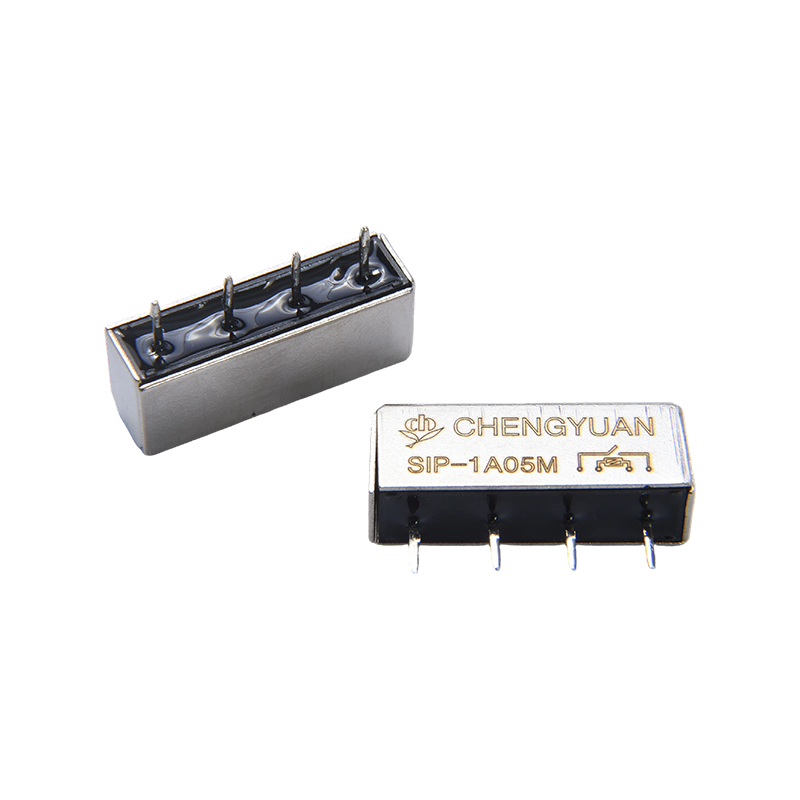

6:带屏蔽盖:M,NIL 标准
7:SMD,NIL标准
免责声明:本说明书仅供参考。规格如有更改,恕不另行通知。
我们无法评估每个可能应用程序的所有性能和所有参数。因此,用户应该处于正确的选择位置
适合其自身应用的产品。对于密封继电器,安装和清洁后,请在使用前打开外壳上的通风孔。如有任何疑问,请联系成源寻求技术服务。然而,用户有责任确定应该使用哪种产品。
