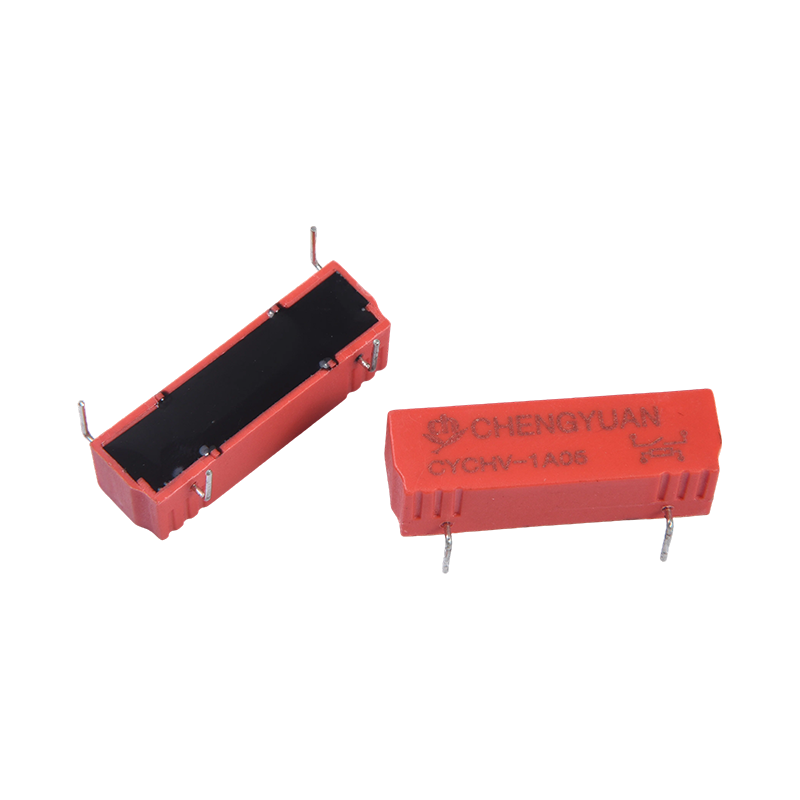

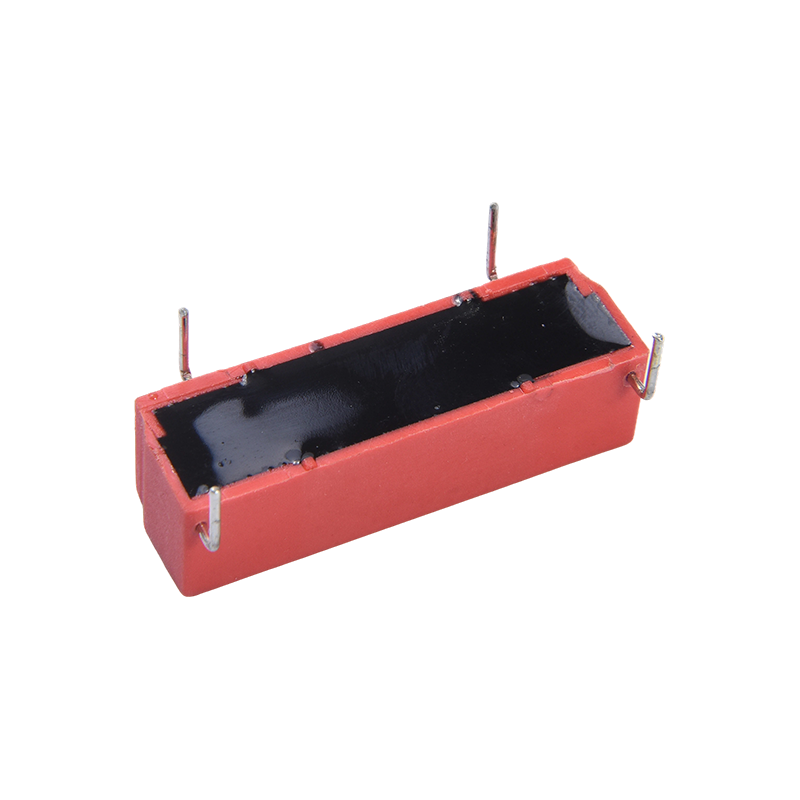

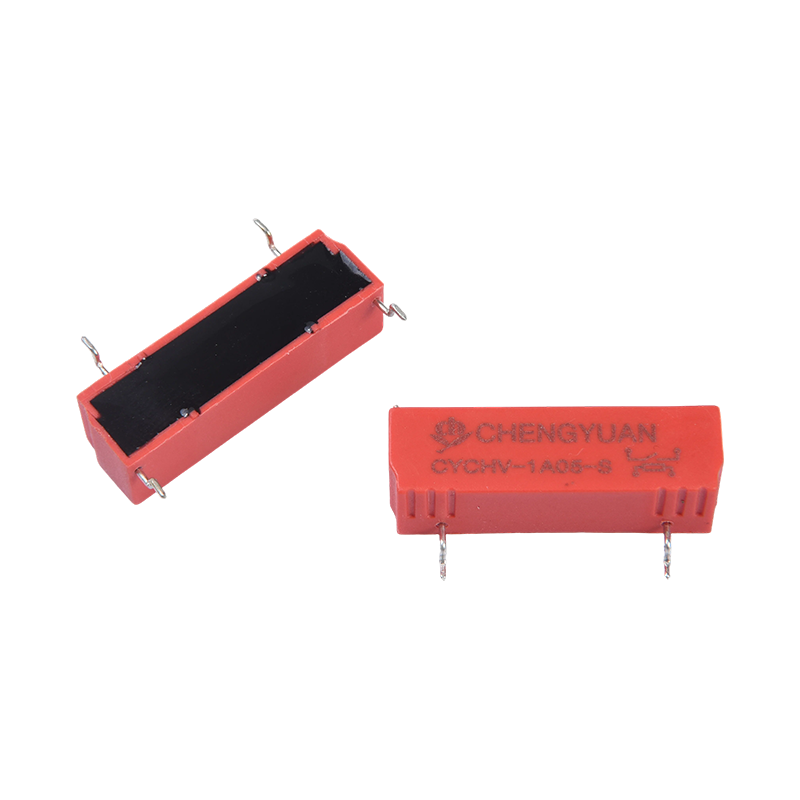

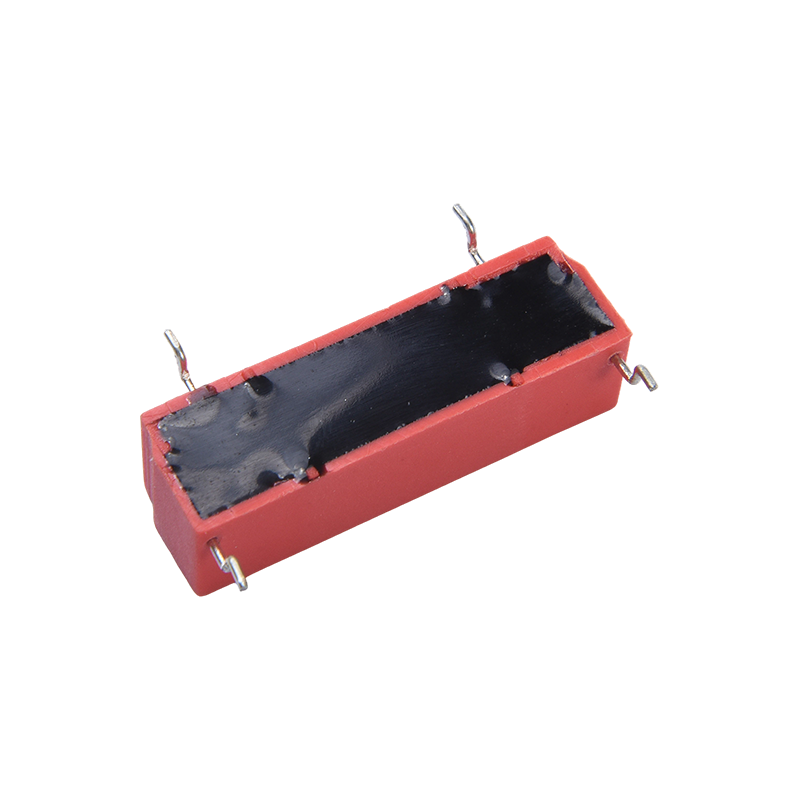

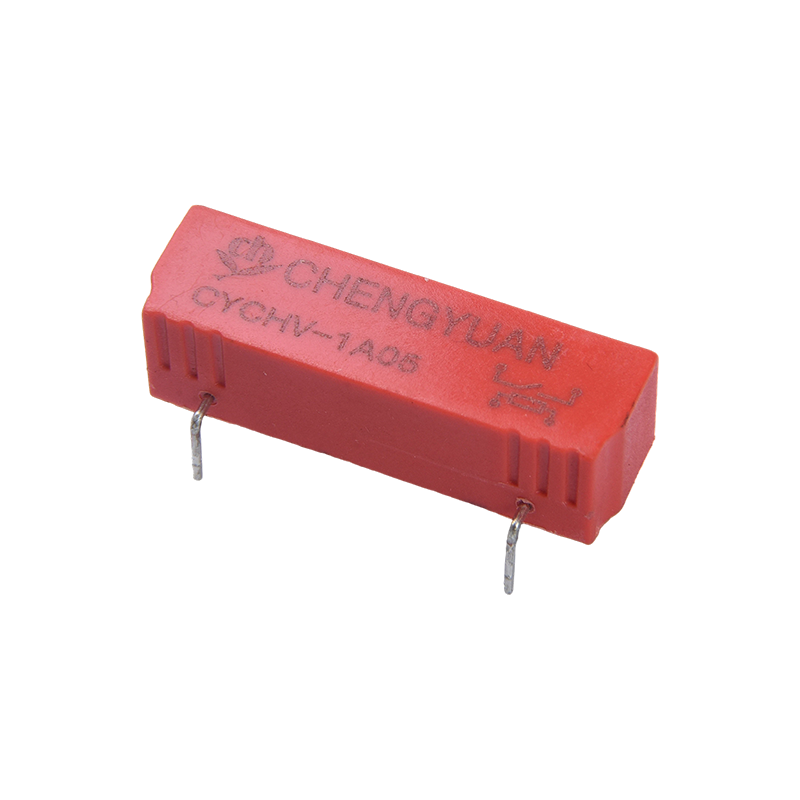

一、产品结构与安装特点
1. 核心结构：采用密闭玻璃管磁性簧片结构，利用磁场控制簧片动作，实现高低压电路的有效隔离；
2. 小型化设计：体积小巧，适配PCB安装需求，可节省设备内部安装空间，便于高密度布局；
3. 性能稳定性：具备高灵敏度特性，机械寿命长，抗环境干扰能力强，可适应复杂工况下的稳定运行。
二、核心功能与适用场景
1. 核心功能：实现高压电路的隔离、切换与控制，同时具备信号检测、低功耗控制、高可靠性开关功能，可适配防爆/防潮应用场景；
2. 新能源领域：适用于电动汽车、充电桩、逆变器、储能等设备的绝缘检测，以及电流管理系统；
3. 测试与仪器领域：用于仪器仪表、高压电源等测试领域的高压隔离应用；
4. 其他高压场景：适配自动测试设备（ATE）、医疗器械、光伏、基站等需要高压隔离与可靠切换的场合。
四、使用核心优势
1. 超高耐压优势：高绝缘特性，触点与线圈间耐压表现不错，保障高压场景下的使用安全；
2. 小型化高压兼容：在小型化尺寸基础上实现高压转换能力，满足设备小型化与高压控制双重需求；
3. 场景适配广泛：覆盖新能源、测试仪器、医疗、通讯等多个高压应用领域，通用性强；
4. 长寿命高可靠：机械寿命长，灵敏度高，配合权威认证，降低设备维护成本与故障风险。
|
触点参数
|
|
型号
|
CYCHV
|
|
触点材料
|
铑合金
|
|
触点型式
|
1A
|
|
接触电阻
|
≤ 150mΩ 最大(at 1A 16VDC)
|
|
额定负载（阻性）
|
10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC
|
|
最大切换电流
|
1A
|
|
最大切换电压
|
1500VAC/1000VDC
|
|
最大载流
|
2.5A
|
|
性能参数
|
|
吸合时间（额定电压）
|
≤ 1.5ms 最大
|
|
释放时间
|
≤ 0.5ms 最大
|
|
绝缘电阻
|
最小 10000MΩ ( 100VDC,RH<45%)
|
|
介质耐压 (1min)
|
触点与触点间 :标准型 3000VDC 高压型 3500VDC
|
|
触点与线圈间 :7000VDC
|
|
抗振动
|
10-55Hz,20g
|
|
抗冲击
|
1/2半正弦波，11ms, 3轴向，30G、半正弦波，脉冲时长 11 ms，三轴各向，30G
|
|
寿命
|
机械寿命（每小时10800次，室温）
|
100000000次
|
|
电气寿命（每小时360次，室温）)
|
100000次
|
|
环境温度
|
-40℃~+105℃
|
|
重量
|
约4.5g
|
|
线圈参数 (20℃)
|
|
额定电压（VDC)
|
额定电流±10%(mA)
|
线圈电阻±10%(Ω)
|
额定功率
|
吸合电压(最大)
|
释放电压 (最小)
|
最大连续外加电压
|
|
5
|
40
|
120
|
0.2
|
额定电压的75%
|
额定电压的5%
|
额定电压的130%
|
|
12
|
24
|
500
|
0.288
|
|
24
|
12
|
2000
|
0.288
|
上述值为初始值，请勿在产品上连续施加最大电压>10min, 以免线圈过度发热。

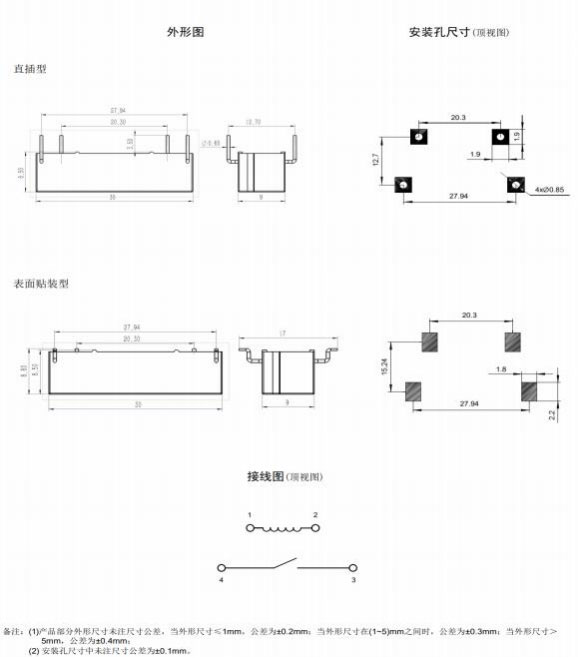

外形尺寸图、接线图、安装孔位图 （单位：mm)
订购信息
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1：型号：CYCHV
2: 触点组数: 1-1极
3: 触点形式: ; A 尺寸以 A 为基准
4: 额定电压: 5,12,24VDC
5： 安装形式：无 ：直插型（THT) ; S 表面贴装型（ SMT）
6: 特殊参数:无-标准型
字母或数字-特殊要求
声明：本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。
对盛元而言，不可能评定继电器在每个具体应用领域的所有性能参数要求， 因而客户应该根据具体的使用条件选择与之相匹配的产品。对于密封继电器在安装清洗后，使用前请打开外壳上的透气孔。若有疑问，请与盛元联系获得更多的技术支持。但产品选型责任仅由客户负责。
