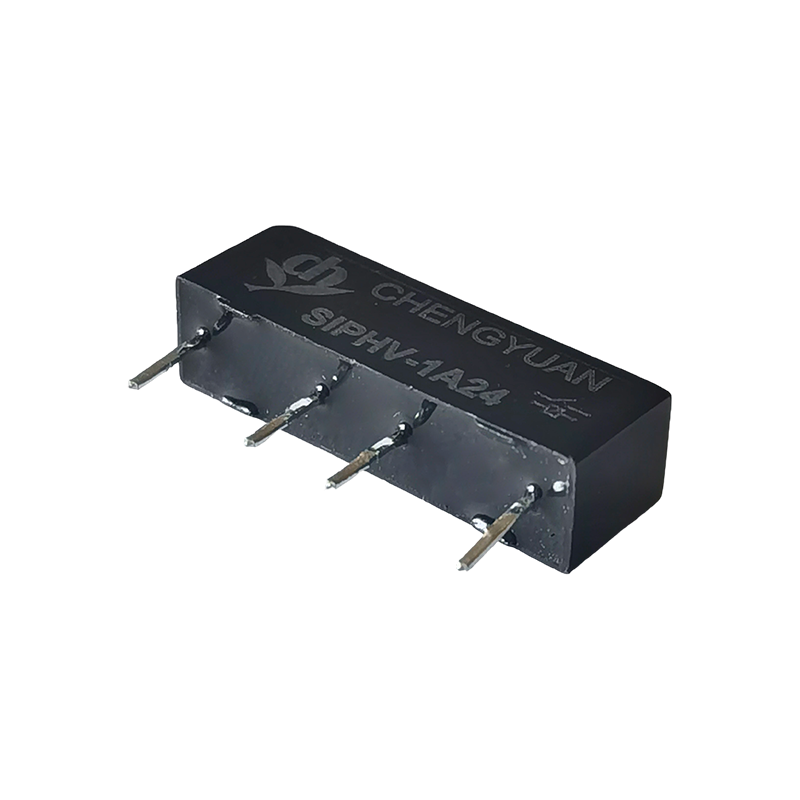

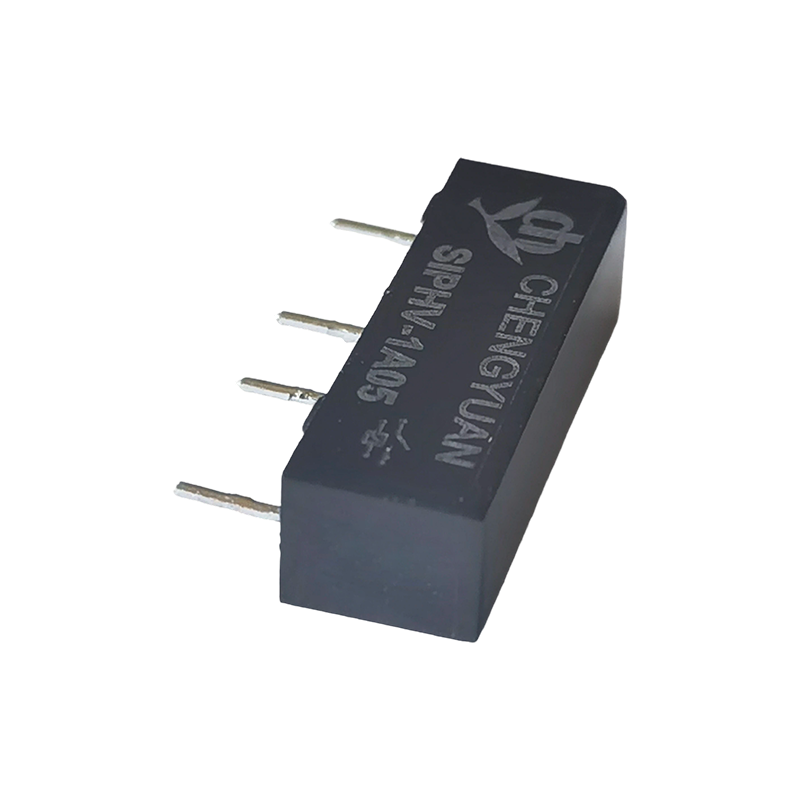

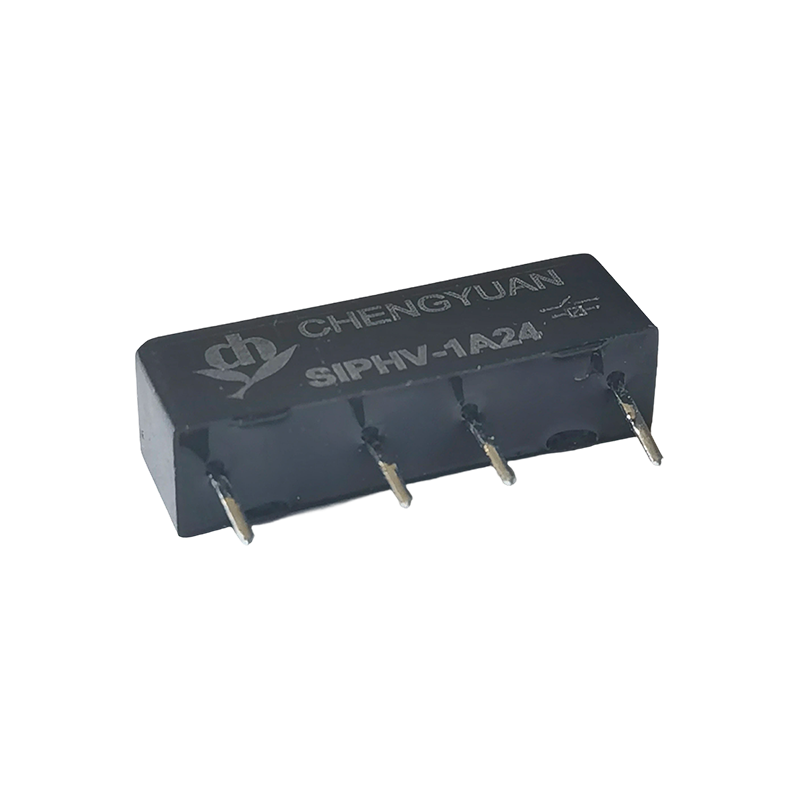

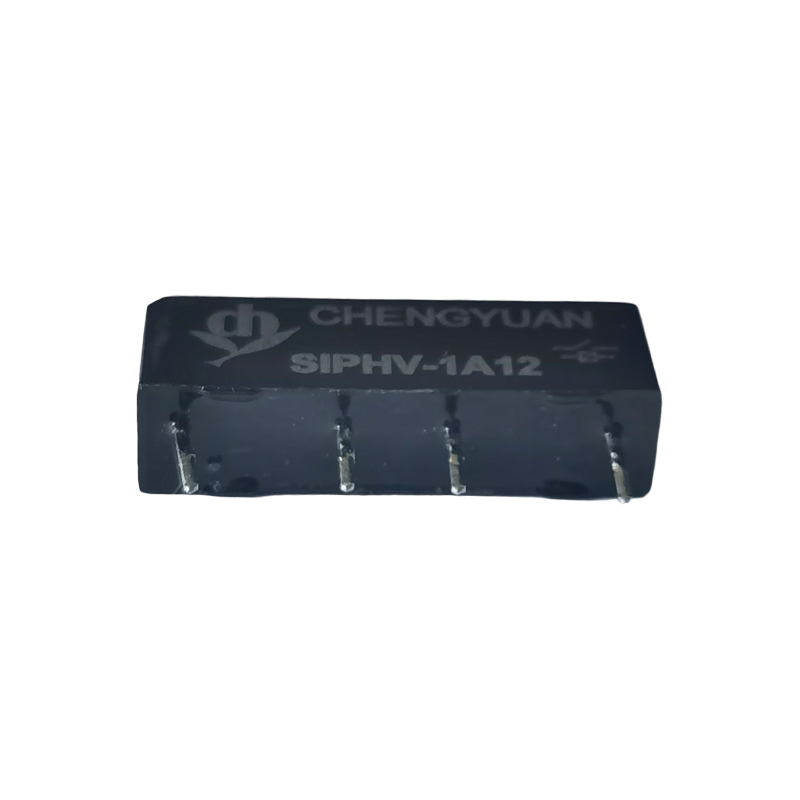

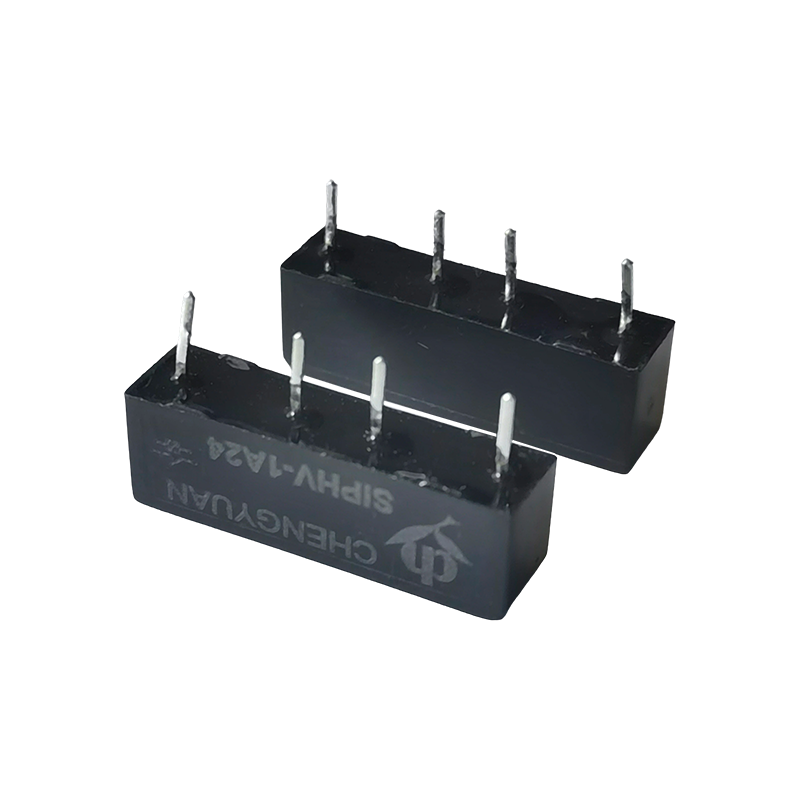

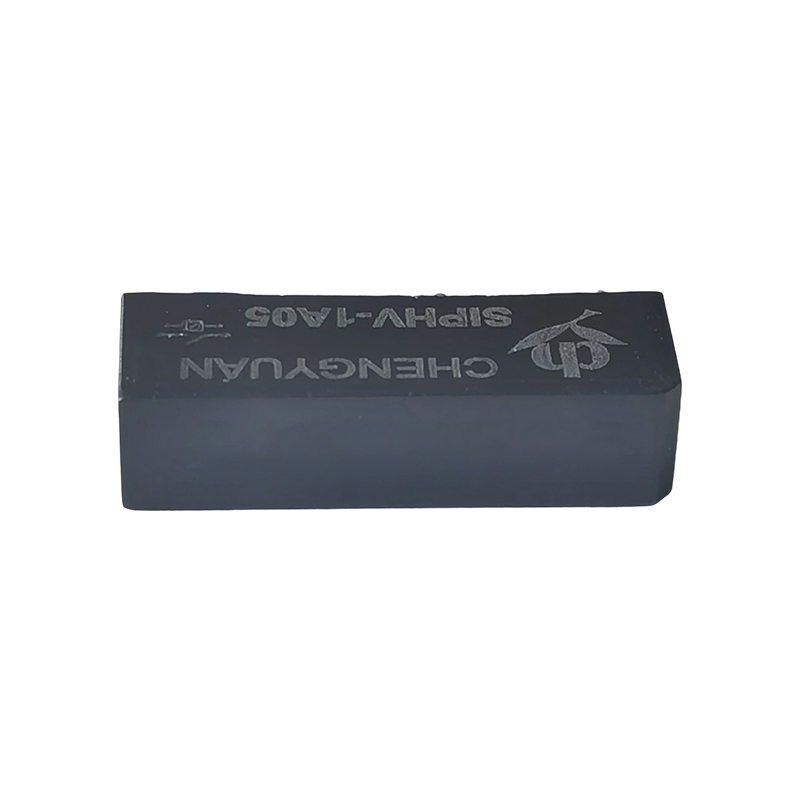

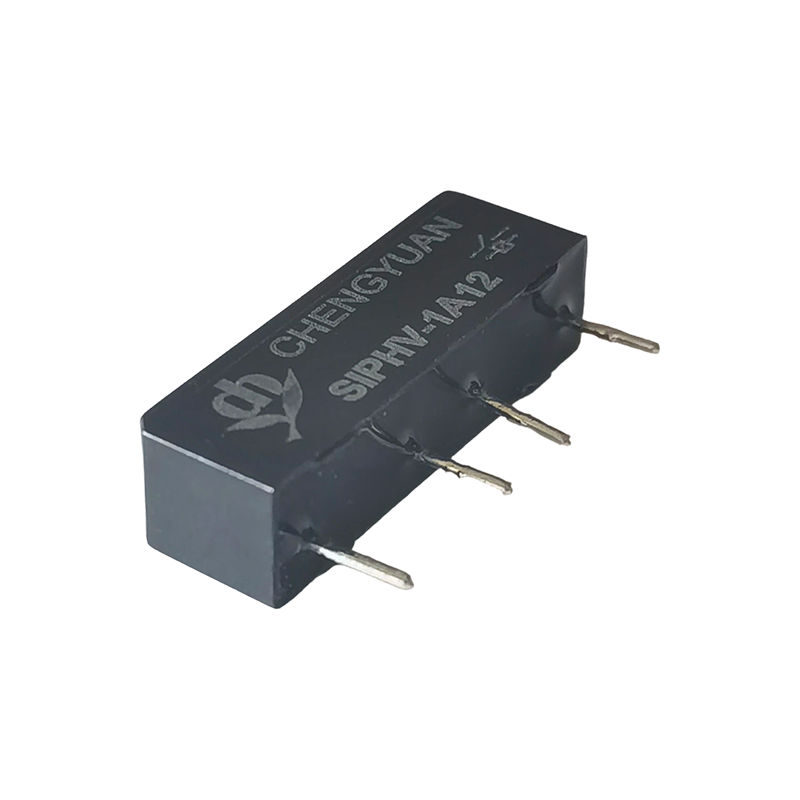

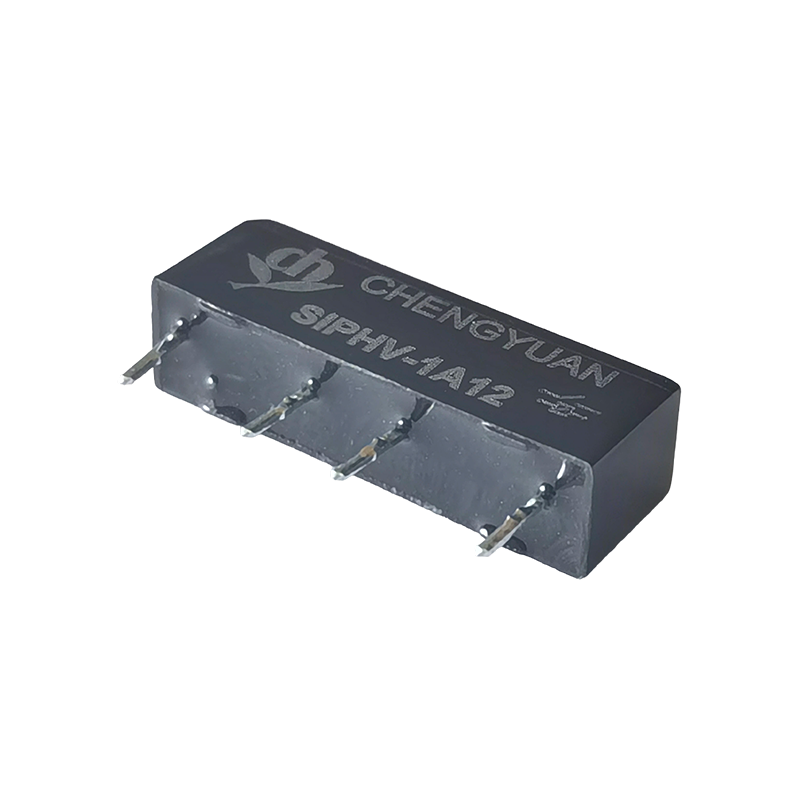

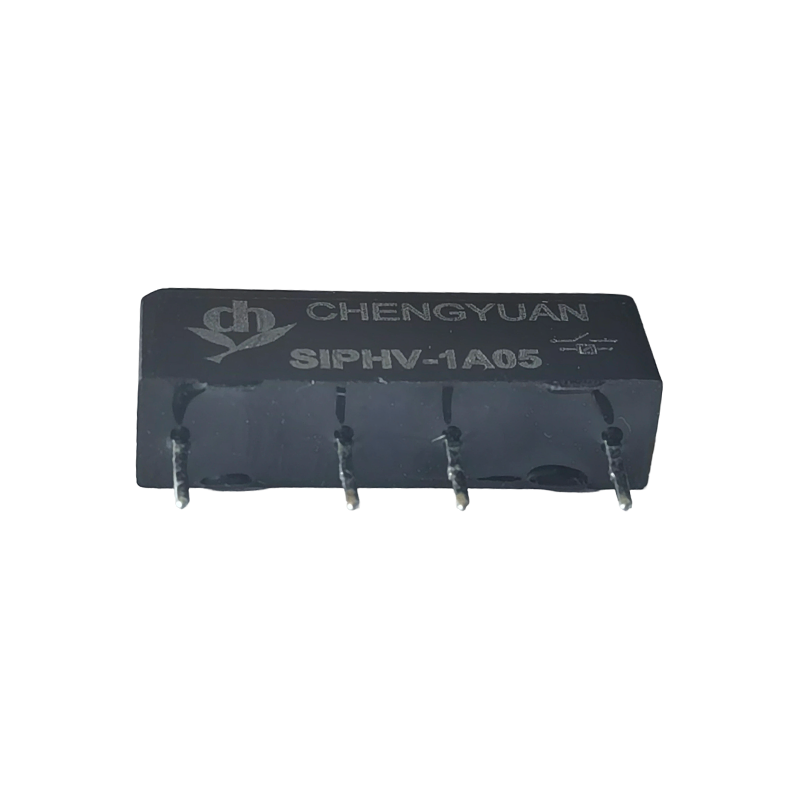

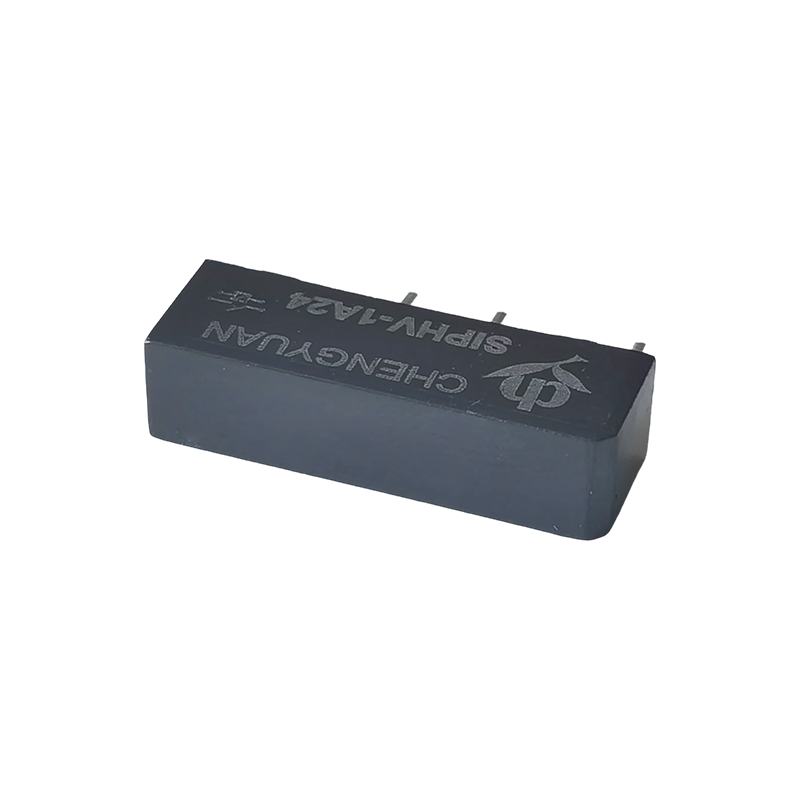

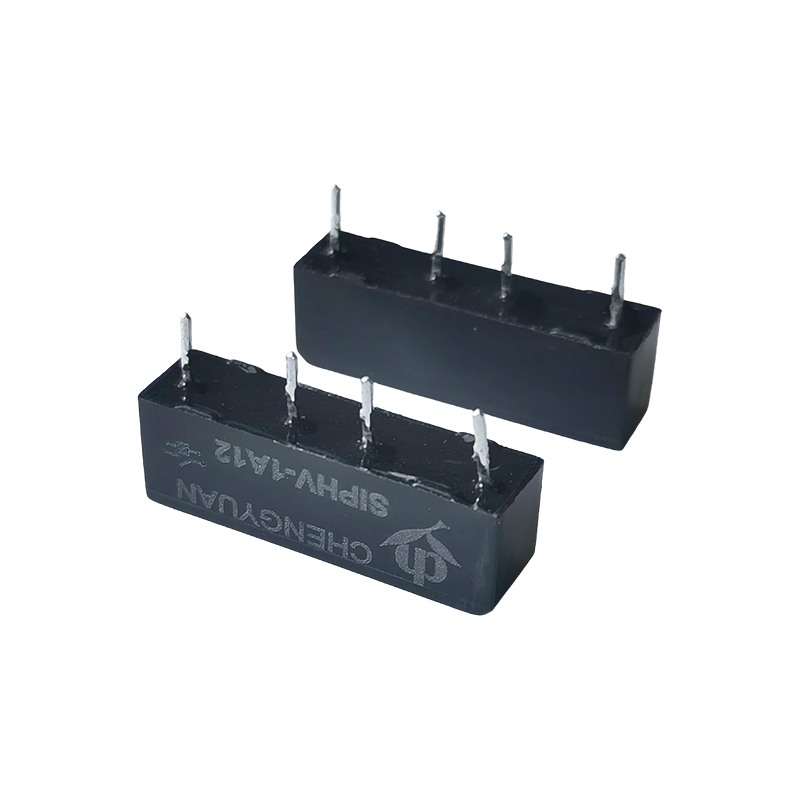

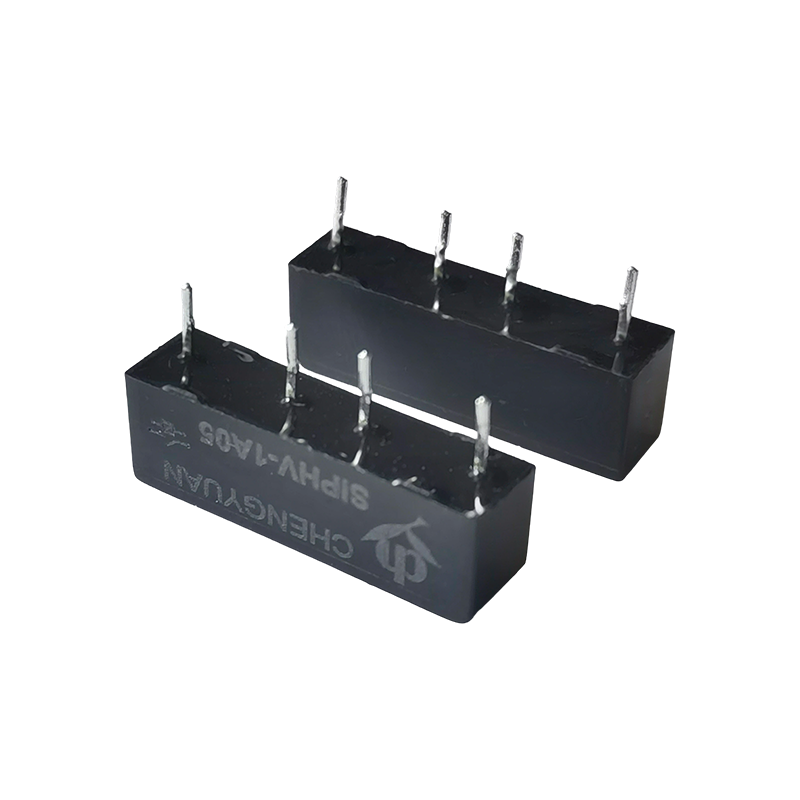

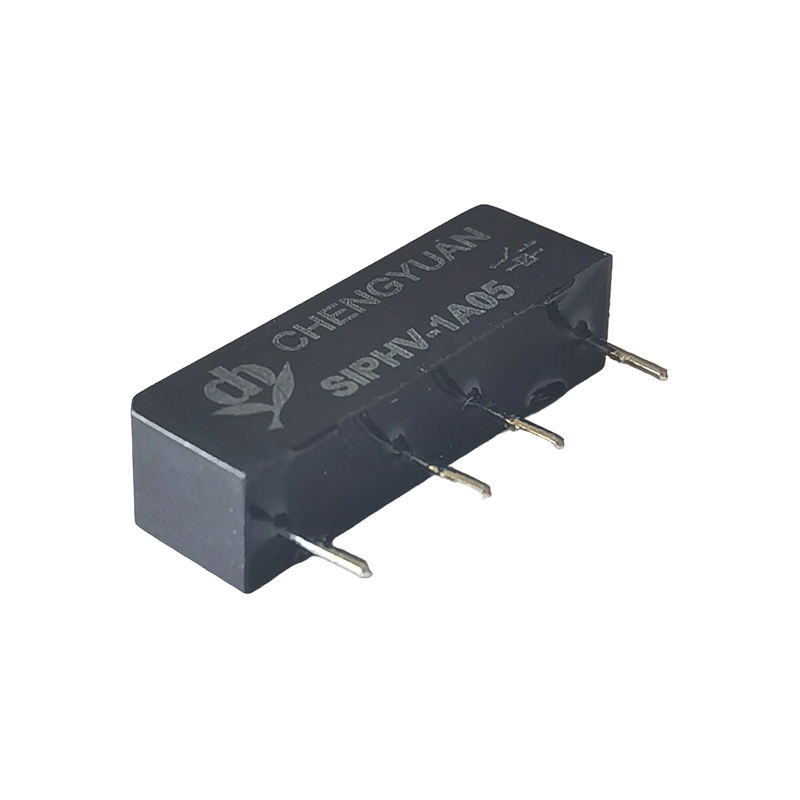

SIPHV继电器、小高压簧片继电器、4KVDC、PCB安装簧片继电器.-Ningbo Chengyuan Chuangke Electronics Co., Ltd.

产品产品产品产品产品产品产品产品产品产品产品产品产品产品产品产品

簧片继电器

首页 / 产品 / 簧片继电器 / SIPHV继电器、小高压簧片继电器、4KVDC、PCB安装簧片继电器.

产品详情
常见问题解答

产品特点:
超高压电阻:最大额定电压高达4KVDC,能够承受1000VAC峰值/VDC的负载,远远超过典型继电器的电压电阻水平。
簧片开关技术:采用簧片开关作为核心开关元件,开关速度快,寿命长,接触电阻低。
微型封装:紧凑型SIP（单列封装）设计显著节省了电路板空间,方便高密度安装。
直接 PCB 安装:专为 PCB 板设计,确保安全焊接并适合自动化生产。
低功耗:线圈电压范围为3VDC至24VDC,可轻松集成到各种低压控制电路中。

典型应用:
高压测试设备:用于耐压测试仪、绝缘测试仪等测试仪器,切换和隔离高压信号。
医疗电子:适用于医疗设备中的高压控制部分,确保安全隔离。
通信设备:用于通信系统中需要高压隔离或开关的电路模块。
精密测量仪器是高精度测量系统中高压信号切换的关键部件。
工业自动化:用于高压控制电路中的信号传输和保护。

联系评级
联系安排	1A；
联系评级	100W（最大开关电压350VDC,300VAC）
最大开关电压	1000VAC峰值/VDC
最大开关电流	1。0A
最大进位电流	2。5A
预期寿命	5VDC 10mA 5X108 操作 1KVDC 1mA 1X105 操作

线圈参数
线圈电压（VDC）		线圈电阻 Ω± 10%	常电流（mA）	释放电压VDC（最小）（额定电压的8%)	拾取电压 VDC（最大）（额定电压的75%)
评分	马克斯	线圈电阻 Ω± 10%	常电流（mA）	释放电压VDC（最小）（额定电压的8%)	拾取电压 VDC（最大）（额定电压的75%)
5	6。50	120	41。7	0。5	3。8
12	15。6	500	24。0	1。2	9。0
24	31。2	2000	12。0	2。4	16。8

注意:1、使用任何小于额定线圈电压的线圈电压都会影响继电器的运行。

2、拾取和释放电压仅用于测试目的,不用作设计标准。

操作条件
接触电阻		150mΩ
分解电压	线圈与触点	4000VDC
	跨界接触	4000VDC
绝缘电阻		打开触点 1X1011Ω MIN。与线圈的接触 1X1011Ω MIN。
电容	通过开放的接触	1。0pF
	打开线圈触点	2。0pF
操作时间		1。0毫秒
发布时间		0。25毫秒
工作温度		-40℃-+85℃
储存温度		-40℃-+105℃
焊接温度		5秒。最多 260℃

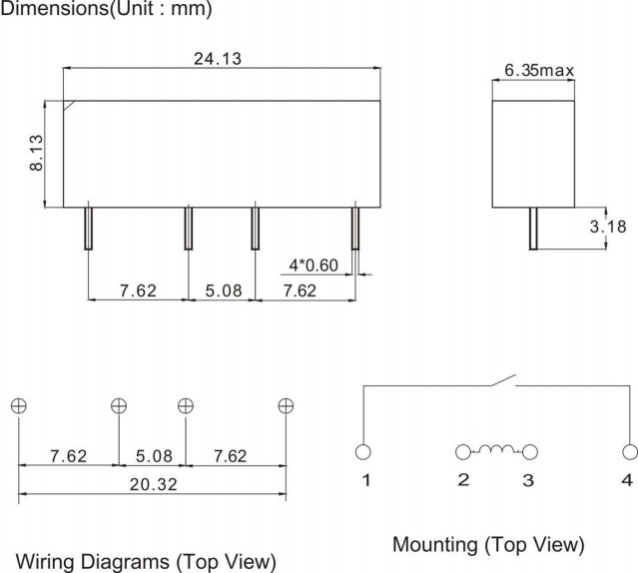

尺寸（毫米）

订购信息

SIPHV - 1A 12 1 2 3

1。零件编号:SIPHV

2。联系表:1A

3。线圈额定电压（VDC）:DC:5,12,24
